Lysmikroskopi MENA 3100 OBK 24 01 14 Tegner
Lysmikroskopi MENA 3100, OBK, 24. 01. 14
Tegner bare de ”viktigste”
Én linse Tynn linse Projeksjon
Gjennom sentrum avbøyes ikke Parallelt optisk akse går gjennom bakre fokalpunkt (brennpunktet) (Gjennom brennpunkt før linsen blir parallell optisk akse) f Optisk akse f Men OBS! Avbildningen av blyanten har selvfølgelig ingen utstrekning i retningen parallelt den optiske aksen! Projisert på skjerm Én til to fokallengders avstand
s (= v) s’ f f M = s’ s f f M= v− f Optisk akse
s (= v) s’ f 2 f > s > f Forstørret, reelt bilde f f
s (= v) s’ f s > 2 f Forminsket, reelt bilde f f
s (= v) s’ f s<f Forstørret, virtuelt bilde f Lupe f
s (= v) s’ f f Lupe f

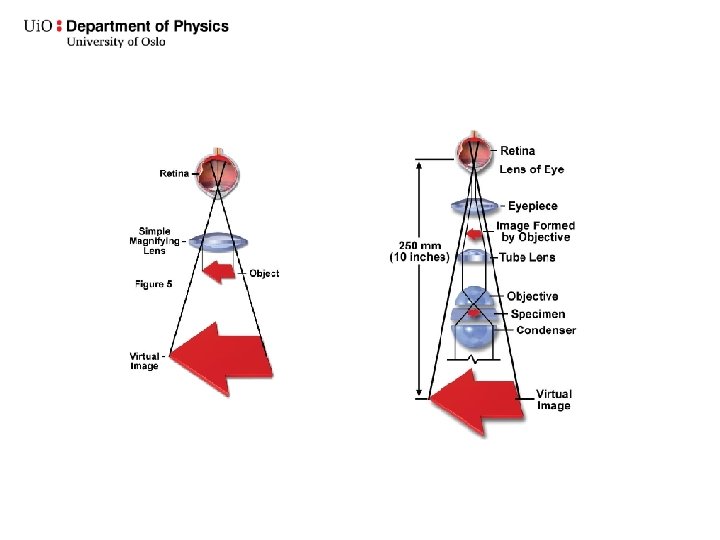

Reelt bilde på netthinnen Det sammensatte mikroskop Compound microscope Okular Eyepiece Reelt bilde (Primært bilde) Objektiv Objekt Nå som regel korrigert til ”uendelig” tubus Virtuelt bilde
Her samles alle som spres i samme retning Bildeplanet Diffraksjonsplanet Fourierplanet Her samles alle som spres fra samme punkt
Fourier-transformasjon Johan Taftø: Fouriertransformasjon Lagt ut under ”Undervisningsinformasjon”
Optisk mikroskop Lysmikroskop Forstørrelse (Magnification) Vi ønsker å se flere detaljer Oppløsningsevne (Resolution) Contrast
Simple microscope Lupe, forstørrelsesglass Virtuelt bilde
Lupen Antony van Leeuwenhoek (1632− 1723)
Det sammensatte mikroskop The compound microscope ca. 1595 Hans Janssen Robert Hooke (1635− 1703) Micrographia, 1664
Stereomikroskop
Mikroskop for gjennomfallende lys Compound microscope for transmitted light

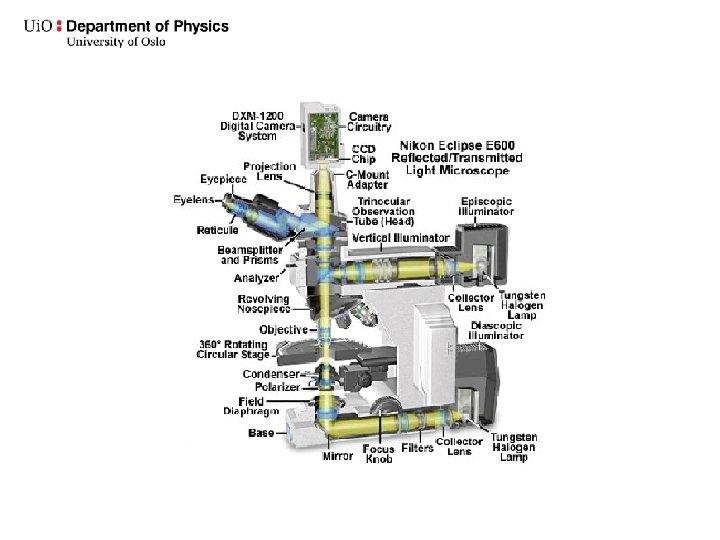

Mikroskop for reflektert lys
s (= v) s’ f f f
www. microscopy-analysis. com/files/ jwiley_microscopy/2006_Sept_Hammond. pdf
Illuminating system Prøve Kondensorlinse Aperturblender Aperture diaphragm Feltblender Field diaphragm Filament
Belysningssystemet Prøve Kondensorlinse Aperturblender August Köhler 1866─1948 Köhler-belysning Jevn belysning av prøven Feltblenderen Bestemmer det belyste området Feltblender Filament Aperturblenderen Bestemmer vinkelen på lyskjeglen som treffer prøven
Avbildningssystemet Eyepiece Okular ”Tube lens” Objektiv Prøve
Primært bilde
Refraksjon ─ lysbrytning 1 2 Snells lov: Sin 1 Sin 2 = n 2 n 1 = v 1 v 2
Kromatisk aberation
Sfærisk aberasjon + astigmatisme, koma, fortegning. . .
Korreksjoner Objektive Acromate: Kromatisk for rødt og blått, sfærisk for grønt Semi-acromate (fluorite) Apochromate: Kromatisk for rødt, grønt, blått og mørkeblått, sfærisk for grønt og blått
Trenger mer enn bare objektivet Kondensorsystem Okular (ocular) Eyepice

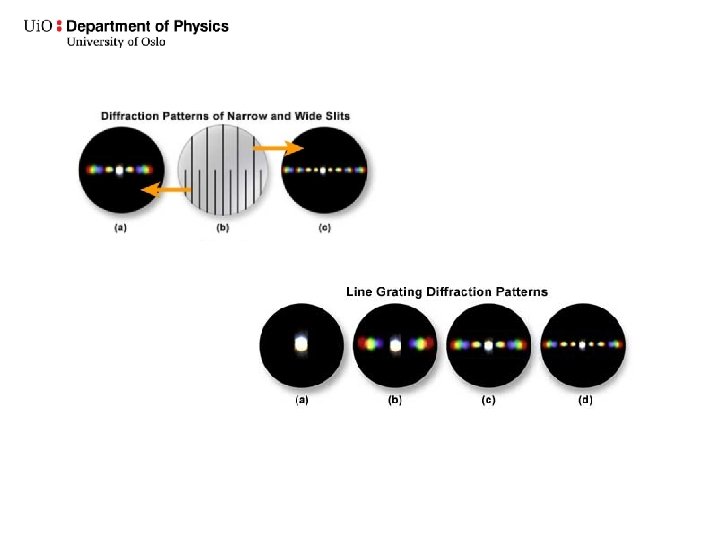

Den begrensende faktor: Diffraksjon Oppløsning (Resolution) R = 0, 61 l/NA Rayleigh criterion

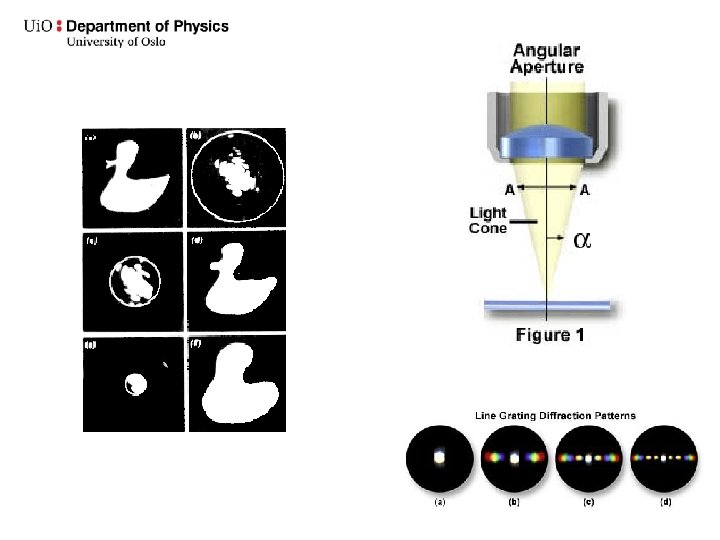

Abbe: ”Mikroskopbildet er interferenseffekten av et diffraksjonsfenomen”
Numerisk apertur (NA) NA = nsina Oppløsning R = 0, 61 l/NA
Oljeimmersjonsobjektiver

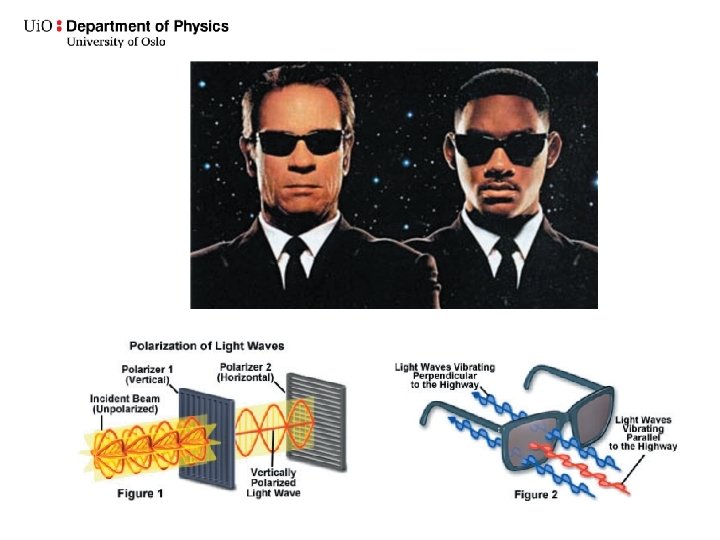

Optical anisotropy Calcite
Optically active crystals in the microscope
Optically active crystals in the microscope
Remember that geologists often call their book on microscopy on thin sections for optical crystallography, and microscopy with reflected light is ore microscopy (malmmikroskopi). Some web sites: http: //www. olympusmicro. com/primer/ http: //www. microscopyu. com/ http: //www. micro. magnet. fsu. edu/primer/pdfs/basicsandbeyond. pdf maintenance: http: //www. zeiss. de/C 1256 D 18002 CC 306/0/1205 E 8 CBD 68054 EAC 125701500404705/$file/50 -1 -0011_e. pdf
