Lyce dAltitude 05100 Brianon Projet Horloges dAltitude Rapport
Lycée d’Altitude 05100 Briançon Projet « Horloges d’Altitude » Rapport de réduction Précession des équinoxes F
© Sébastien Beaucourt Trajectoire et rotation de la terre en sens direct F
F
F
F
F
F
F
F
§ Animation ü La précession des équinoxes découverte par Hipparque de Nicée (-180 , -125) F
O et O’ : pôles de l’écliptique I et I’ : pôles célestes Avec le maillage on distingue bien les deux pôles : écliptique et céleste. Retenir l’ordre des étoiles polaires : Polaire, Cygne, Véga, Thuban. Perso le 07/12/2013 I’ Étoile de la Grande Ourse Polaris Thuban O’ d Cygne O d Cygne Véga I Évolution des étoiles polaires dans les hémisphères nord et sud F
Mécanisme de la précession des équinoxes O Armature liée aux colures I Fig. 1: Les flèches sont justes, sens direct de l'axe d'entraînement du globe et des colures. Mais ne pas oublier que les sens sont inversés vus du haut du globe (hémisphère boréal). Jean-Pierre Rieb le 13/09/2013 Tringle motrice : 1 tour par jour sidéral (23 h 56’ 04’’) F
128 126 115 O 12 12 81 Armature liée aux colures 108 I 12 36 12 I 12 12 12 dents 84 96 94 dents Tringle motrice : 1 tour par jour sidéral (23 h 56’ 04’’) F
128 126 115 O 12 12 81 Armature liée aux colures 108 I 12 36 12 I 12 12 12 dents 84 96 94 dents Tringle motrice : 1 tour par jour sidéral (23 h 56’ 04’’) F
D'une façon générale, dans la description d'engrenages, je ne parle pas de sens direct ou rétrograde. En effet, ce sens change selon que l'on regarde par dessus ou par dessous ! Il suffit de mettre sur les schémas des flèches comme vous avez fait, sans leur donner de nom de sens qui prête à confusion. Dans notre ouvrage sur les horloges astronomiques de Strasbourg, je n'ai utilisé ces termes que lorsqu'ils sont réellement nécessaires. A savoir les schémas d'astronomie et le globe avec ses deux mouvements en sens contraire. Ces sens direct et rétrograde sont décrits vus depuis le pôle boréal. Jean-Pierre Rieb le 13/09/2013 F

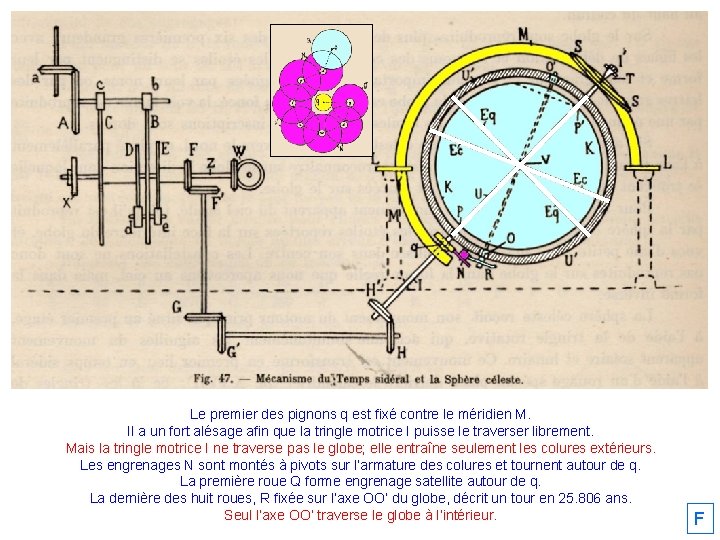

Le premier des pignons q est fixé contre le méridien M. Il a un fort alésage afin que la tringle motrice I puisse le traverser librement. Mais la tringle motrice I ne traverse pas le globe; elle entraîne seulement les colures extérieurs. Les engrenages N sont montés à pivots sur l’armature des colures et tournent autour de q. La première roue Q forme engrenage satellite autour de q. La dernière des huit roues, R fixée sur l’axe OO’ du globe, décrit un tour en 25. 806 ans. Seul l’axe OO’ traverse le globe à l’intérieur. F
Véga Aiguille qui tourne autour de I-I’ avec les colures, l’équateur, l’écliptique et le globe céleste en 1 tour par jour sidéral (23 h 56’ 04’’) Thuban Cygne O’ I’ Étoile polaire Globe céleste qui tourne autour de O-O’ dans les colures en 1 tour par 258 siècles Cercles colures Éléments fixes : Cadran « sidéral » Méridien de Strasbourg Horizon de Strasbourg Écliptique Équateur Point vernal F
Question : Vérifier le calcul ? Chercher l’erreur ! Voir ü F
30/12/2014 Un peu de rélativité F
