Lyce dAltitude 05100 Brianon Projet Horloges dAltitude Progression

Lycée d’Altitude 05100 Briançon Projet « Horloges d’Altitude » Progression Rénovation 2014 V 01 F

08/01/2014 Fin des essais et étude de la cloche 4 F

13/01/2014 Bernard Bachelet, Adrien et Benjamin BTS 2 travaillent sur le projet SAAS. F

20/01/2014 Clovis Joffroy BTS 2 travaille sur le projet SAAS. F

12/02/2014 Peinture de nos pièces avec Abassa Dembele et Necati Dovanci F

Pièces pour Vigneaux, Greci et Lycée. 17/02/2014 F

17/02/2014 Stéphane Plazy BTS 2 prépare les servomoteurs et l’armoire de commande. F

25/02/2014 Présentation et installation de la masselotte de Bernard Bachelet F

25/02/2014 Montant à refixer Vis à bois f 8 ici Montant à refixer par deux vis à bois f 8 F

12/03/2014 Arrêt de l’horloge F

17/03/2014 C’est fait ! F

21/03/2014 Début d’une exposition ! Nouvelle masselotte Un peu d’huile Petites interventions F

24/03/2014 Support arrière Support avant Le support arrière de la grande détente était brisé. F

24/03/2014 Grande détente suspendue Passage du support brisé État des lieux F

29/03/2014 A astiquer ! (§ Sylvie) Francis Pons et Stéphane posent le support ressoudé par Bernard. F

01/04/2014 Rapport de l’Apave utile à nos projets électriques F

09/04/2014 Graissage des 12 doigts et recherche du bruit avec Bernard et Cyrille F

10/04/2014 Un peu de théorie © Bernard Bachelet F

12/04/2014 Outils fabriqués par les BTS ERO F

Douilles pour l’horloge des Vigneaux F

Les élèves de BTS ERO 1° année F

Préparation du brut Notre brut était proche de la dimension à obtenir. Il a été rectifié afin d’atteindre la position visée, puis nous avons percé les six trous d’enfilage nécessaires à la fabrication des trois douilles. En effet, pour chaque douille, il faut un trou à l’intérieur et un trou à l’extérieur pour passer les fils d’électro-érosion. F

Préparation du travail au fil Programmation à l’aide du module « Fast 4 axes » du logiciel « Catia » F

Montage du brut sur la machine à électro-érosion à fil « AGIE » F

Usinage par électro-érosion à fil Mode opératoire : 1 / Usinage du profil intérieur 2 / Fixation de la chute intérieure 3 / Coupe de l’attache 4 / Retrait de la chute intérieure 5 / Finition du profil intérieur 6 / Usinage du profil extérieur 7 / Finition du profil extérieur 8 / Fixation de la pièce 9 / Découpe de l’attache 10 / Récupération de la pièce Ici la chute intérieure est retirée et le profil extérieur est usiné. F

Usinage par électro-érosion à fil Mode opératoire : 1 / Usinage du profil intérieur 2 / Fixation de la chute intérieure 3 / Coupe de l’attache 4 / Retrait de la chute intérieure 5 / Finition du profil intérieur 6 / Usinage du profil extérieur 7 / Finition du profil extérieur 8 / Fixation de la pièce 9 / Découpe de l’attache 10 / Récupération de la pièce Ici l’attache est découpée et la pièce va être récupérée en glissant vers le bas. F

chanfrein Tournage Nous avons fait les chanfreins sur le tour conventionnel. F

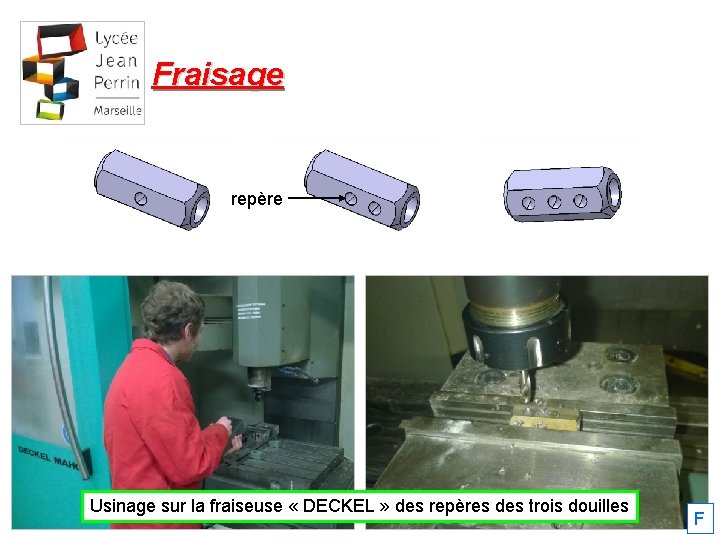

Fraisage repère Usinage sur la fraiseuse « DECKEL » des repères des trois douilles F

Contrôle des douilles Contrôle des différentes cotes en fonction dessins de définition F

CCF U 61 b du BTS MI 2014 14/04/2014 Mickaël Chauvet BTS 2 câble et teste la commande du projet SAAS 2. F

22/04/2014 Salle de l’horloge Sacristie Philippe Lepetit prépare le chantier électrique. F

22/04/2014 Servomoteur n° 2 Servomoteurs n° 2 et n° 1 Installations et mesures pour la suite… F

1 Niveau 1 : « bas du clocher » 22/04/2014 1 Emplacement du hublot n° 1 Commande par inter temporisé A A suivre… Projet d’éclairage de la montée du clocher F

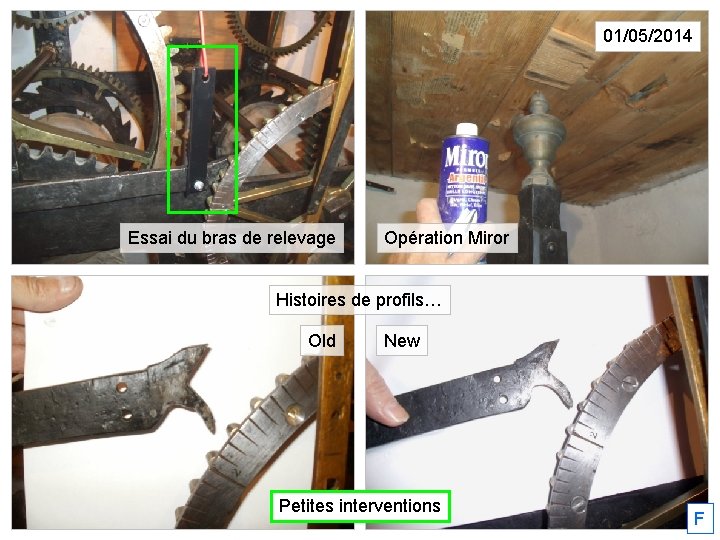

01/05/2014 Essai du bras de relevage Opération Miror Histoires de profils… Old New Petites interventions F

09/05/2014 Un peu de matériels… F

09/05/2014 Philippe Lepetit câble le projet SAAS 2. F

CCF U 61 b du BTS MI 2014 12/05/2014 Matthéo et Stéphane BTS 2 câblent d’autres servomoteurs de secours ! F

Le Dauphiné 14/05/2014 F

Notice pour gérer les sonneries Six boutons : « 1 Réarmement » « 2 Manu » « 3 Son Marche » « 4 Son Arrêt » « Menu OK » « Éclairage afficheur » 1 2 3 4 Menu/Ok Éclairage Une impulsion sur « 1 Réarmement » Le mode AUTO (automatique) est validé Programmes du mode AUTO : Programme LONG (sonneries de 10 h à 20 h) du 14 juillet au 15 août, du 6 décembre au 6 janvier et en mode MANIF Programme COURT (sonneries à 12 h et à 19 h) le reste de l’année Programme 12 coups de minuit le 24 décembre et le 31 décembre Une impulsion sur « 2 Manu » Le mode MANU (manuel) est validé pendant 5 h puis retour en AUTO On peut alors choisir « 3 Son Marche » (sonnerie possible) ou « 4 Son Arrêt » (sonnerie impossible) Un maintien pendant 5 s sur « 2 Manu » ET sur « 4 Son Arrêt » Le mode MANU est forcé « Ad vitam aeternam » On peut alors choisir « 3 Son Marche » ou « 4 Son Arrêt » pendant 5 h Un maintien pendant 10 s sur « 2 Manu » Le mode MANIF (manifestation) est forcé « Ad vitam aeternam » Le système fonctionne alors avec le programme LONG (sonneries de 10 h à 20 h) On peut aussi choisir « 3 Son Marche » ou « 4 Son Arrêt » pendant 5 h F

20/06/2014 Livraison des trois douilles au Lycée Jean Perrin d’Yvan Deydier F

20/06/2014 Les trois douilles photographiées à côté d’un rapport de thème F

05/07/2014 Une douille en place et la clé de 17 pour la manoeuvrer F

05/07/2014 Mise au point de l’automatisme avec Vincent Degasquet F

Le Dauphiné 29/07/2014 F

Le Dauphiné 12/09/2014 F

12/09/2014 Aux Vigneaux A Vallouise Présentation de l’horloge aux membres de l’UTL F

Le Dauphiné 12/09/2014 F

24/10/2014 Le contrepoids de la petite détente s’est dévissé complètement. La petite détente n’accroche plus la crémaillère et la cloche sonne sans arrêt, de plus en plus vite. Denis Olivero et Guillaume Disdier interviennent avec succès ! Cause : contrepoids tombé par terre. Dépannage : contrepoids revissé et scotché. Un travail pour Bernard Bachelet : fabriquer un contre-écrou f 8, 75 ou f 9 au pas de ~ 1, 5. A midi la cloche sonne sans arrêt comme le tocsin ! F

24/10/2014 Roue d’arrêt Montant Lien 1 : arrêter le mouvement en serrant l’axe du haut. 2 : attacher un lien entre la roue d’arrêt et le montant. Prévention : avec 2 sonneries par jour (12 h et 19 h) remonter le poids à mi-hauteur seulement. Procédure d’arrêt d’urgence de la sonnerie F

1 : bloquer la tige de l’ancre (en retenant la roue à cheville). Le mieux pour passer à l'heure d'hiver, sans risque de tout détraquer, c'est d'arrêter l'horloge et de la faire repartir une heure après, ou d'avancer l'horloge de 11 heures en empêchant les déclenchements de sonnerie (relever la grande détente). © Daniel Fonlupt 24/10/2014 4: vérifier le recul de la roue des heure (~ 1 h 30’). 2 : tenir la grande détente levée en permanence. 3 : faire tourner la roue à cheville en arrière. 5 : reposer la grande détente. 6 : régler l’heure. Autre procédure pour passer à l’heure d’hiver… F

26/10/2014 Les temps changent… F

26/10/2014 4 3 1 2 Merci à Denis Olivero et à Didier Malo F

Alpes et Midi 20/11/2014 F

20/11/2014 Une clé de secours est disponible. F

Le Dauphiné 04/12/2014 F

06/12/2014 Saint Nicolas est déjà bien présent à la Collégiale de Briançon. F

06/12/2014 Sylvie Damagnez défend l’horloge des Vigneaux. F

19/12/2014 A surveiller car il y a beaucoup de jeu dans les parties filetées. Nous mettrons un écrou Nylstop. Bernard Bachelet découvre qu’un contre-écrou standard M 10 convient ! F
