Lycée d’Altitude 05100 Briançon Projet « Horloges d’Altitude » L’horloge décimale de la Révolution Française Projet STI 2 D ITEC : Minuterie décimale F
Le temps décimal fut adopté par décret en 1793. La journée est divisée en 10 heures de 100 minutes de 100 secondes. Logique et pratique ! A 10 h, il est minuit, et à 5 h, il est midi. Des horloges et des montres furent même construites dans ce nouveau système. Mais elles sont aujourd'hui très rares. Et pour cause. Malgré l’opposition de Robespierre, le temps décimal fut abandonné officiellement un an et demi plus tard. Maximilien Robespierre 1758 -1794 Jean Lannes 1769 -1809 Le Maréchal Lannes est bien accueilli à Chivasso pendant les guerres de la Révolution. Ces événements sont à l’origine de l’horloge décimale sur la caserne devenue Palazzo… F
12/07/2013 Le Palazzo Luigi Einaudi à Chivasso F
12/07/2013 Quelle heure est-il ? F

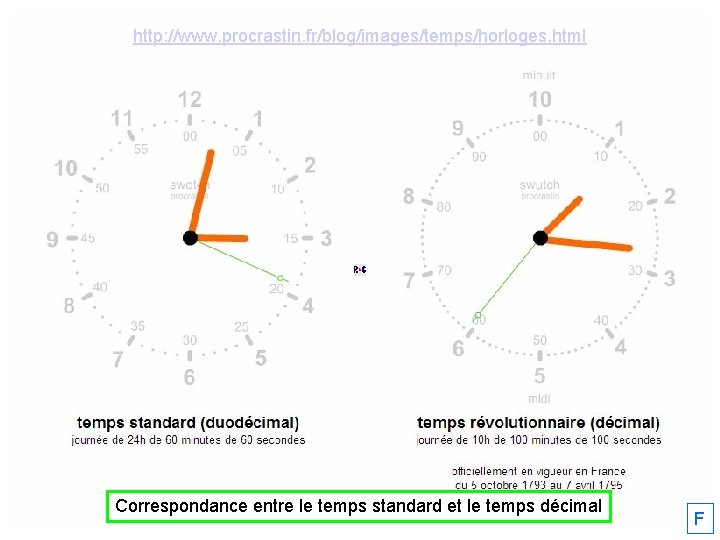

http: //www. procrastin. fr/blog/images/temps/horloges. html Correspondance entre le temps standard et le temps décimal F
Horloge mécanique 1 tour par heure 2010 Horloge Terraillon Odobey de Font-Christianne Imaginer des projets ! F
Minuterie Bodet 1 tour par heure 2012 Gabriel Garau et Boris Langelez BTS 2 Imaginer des projets ! F
07/10/2013 Daniel Guétat de la CGR connaît bien les engrenages. . . F
Comprendre l’Histoire ! F
Comprendre l’Histoire ! F

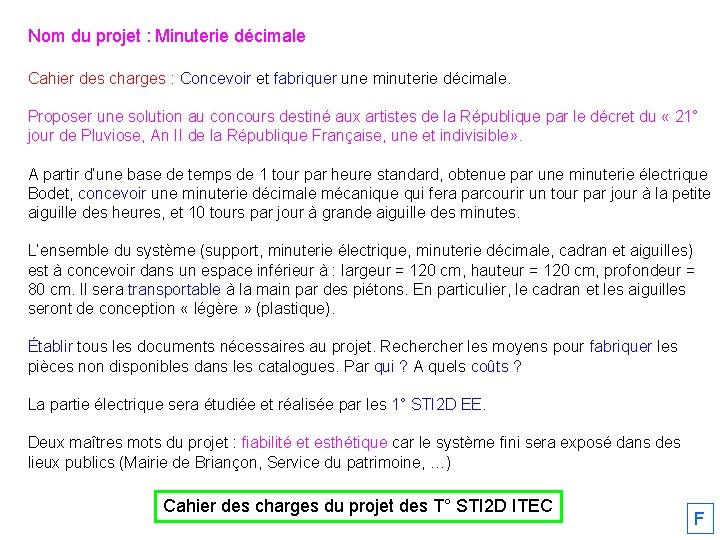

Nom du projet : Minuterie décimale Cahier des charges : Concevoir et fabriquer une minuterie décimale. Proposer une solution au concours destiné aux artistes de la République par le décret du « 21° jour de Pluviose, An II de la République Française, une et indivisible» . A partir d’une base de temps de 1 tour par heure standard, obtenue par une minuterie électrique Bodet, concevoir une minuterie décimale mécanique qui fera parcourir un tour par jour à la petite aiguille des heures, et 10 tours par jour à grande aiguille des minutes. L’ensemble du système (support, minuterie électrique, minuterie décimale, cadran et aiguilles) est à concevoir dans un espace inférieur à : largeur = 120 cm, hauteur = 120 cm, profondeur = 80 cm. Il sera transportable à la main par des piétons. En particulier, le cadran et les aiguilles seront de conception « légère » (plastique). Établir tous les documents nécessaires au projet. Recher les moyens pour fabriquer les pièces non disponibles dans les catalogues. Par qui ? A quels coûts ? La partie électrique sera étudiée et réalisée par les 1° STI 2 D EE. Deux maîtres mots du projet : fiabilité et esthétique car le système fini sera exposé dans des lieux publics (Mairie de Briançon, Service du patrimoine, …) Cahier des charges du projet des T° STI 2 D ITEC F
17/04/2014 Présentation du projet et futur cadran… F
Présentation du projet et futur cadran… F
Matthieu, Noé et Timothée. Conception d’un prototype 17/04/2014 F
15/05/2014 Noé, Timothée et Matthieu à trois semaines du bac F
15/05/2014 Le cadran de Matthieu ! F
Le Dauphiné 22/05/2014 F
22/05/2014 Avec ou sans condensateurs ? Rôle dans les circuits ? Arthur Bachelot 1° STI 2 D EE teste trois horloges BTE 2 pour le projet DEC. F
22/05/2014 Timothée, Noé, et Matthieu près du but. F
29/05/2014 Première mise à l’heure automatique réussie avec le BTE 2 F
12/06/2014 Les 2° SI de Bernard Bachelet préparent le BTE 2 dédié au cadran décimal. F
Entrée : minuterie Bodet 1 tour / heure = 24 tour / jour Sortie 1 : petite aiguille 1 tour / jour Sortie 2 : grande aiguille 10 tours / jour Modélisation Solid. Works n° 1 F
Entrée : minuterie Bodet 1 tour / heure = 24 tour / jour Sortie 1 : petite aiguille 1 tour / jour Sortie 2 : grande aiguille 10 tours / jour Entrée Sortie 2 Sortie 1 Sortie 2 Modélisation Solid. Works n° 2 F
Entrée : minuterie Bodet 1 tour / heure = 24 tour / jour Sortie 1 : petite aiguille 1 tour / jour Sortie 2 : grande aiguille 10 tours / jour Z 1=20 Z 2=20 Z 3=48 21/06/2014 03/10/2014 Z 4=96 Entrée Sortie 2 Sortie 1 Z 6=100 Z 5=20 Vue plongeante sur les rouages… Et ça fonctionne ! F
21/06/2014 03/10/2014 F
25/06/2014 Exposition d’une horloge révolutionnaire au lycée F

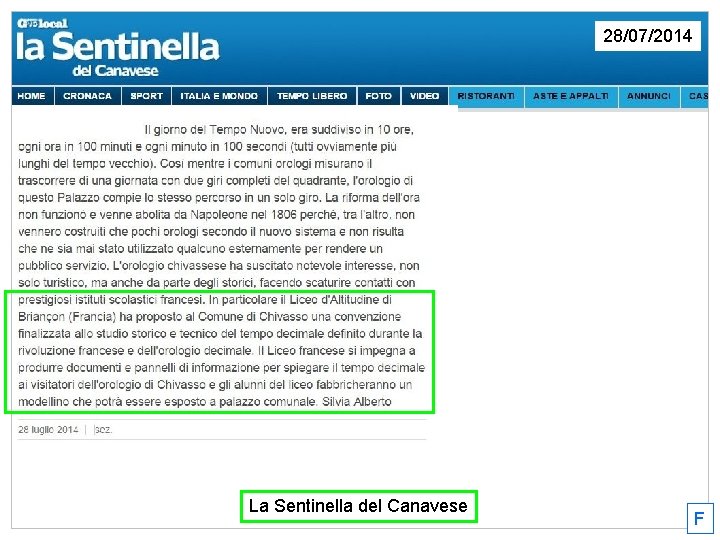

28/07/2014 La Sentinella del Canavese F
28/07/2014 La Sentinella del Canavese F
05/01/2015 Maxime, Christophe, Noé et Adrien BTS 2 déplacent l’horloge à la cave. F
Axes à refaire Entretoise à refaire Bords à couper Baguette de finition à poser 4 vis CHc M 8 -25 à changer Transport chez Bernard Bachelet pour grande révision 15/01/2015 F
Convention Chivasso 06/02/2015 F
Février 2015 1 2 3 4 Tous les axes sont refaits par Bernard Bachelet. F
Février 2015 Vous voyez la différence ? F
11/02/2015 Quand horloge décimale et horloge binaire se rencontrent. F
Essai de réglage F
Essai de réglage F
01/03/2015 Préparation pour Chivasso F
F
