Lycée d’Altitude 05100 Briançon Projet « Horloges d’Altitude » Les moufles F

Les moufles F

Sainte-Catherine Le Bez F

Schémas de Daniel Fonlupt F

28/10/2013 Préparation peinture F

Lycée d’Altitude 05100 Briançon Projet « Horloges d’Altitude » Les moufles par Maryne Bas F

Les moufles Maryne Bas 2° SI Définition du mouflage : Système permettant de rendre la durée de marche d’un mécanisme à poids indépendant de la hauteur à laquelle il est placé. Traditionnellement le poids est accroché à l’extrémité de la corde et sa course en descente détermine l’intervalle entre deux remontages ; ceci expliquant en partie la hauteur des horloges de parquet. Dans un système mouflé, l’extrémité de la corde est accrochée à un point haut, et le poids, monté sur poulie, pend dans la boucle ainsi formée par la corde. L’inconvénient du mouflage réside dans le fait qu’il multiplie la masse des poids et augmente donc l’ovalisation vers le bas du pivotement des axes de barillets. Maryne Bas 2° SI, 2010 -2011 F

Maryne Bas 2° SI Images mouflage : Les poids entraînent les « cordes » par l'intermédiaire de poulies de mouflage. F

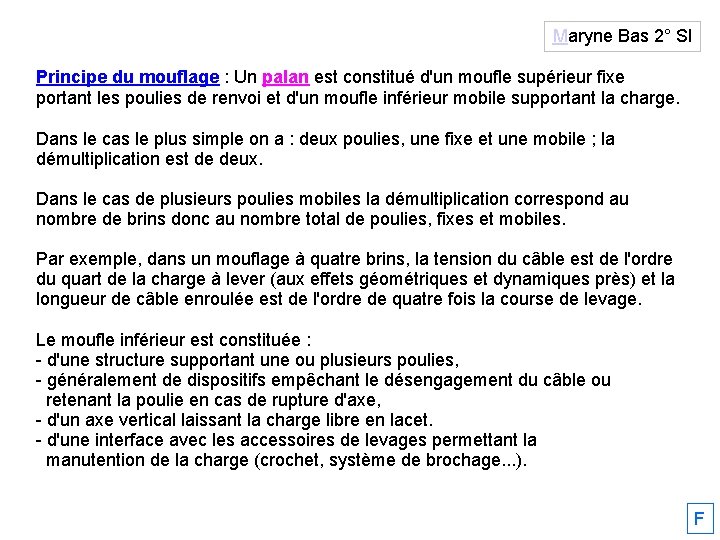

Maryne Bas 2° SI Principe du mouflage : Un palan est constitué d'un moufle supérieur fixe portant les poulies de renvoi et d'un moufle inférieur mobile supportant la charge. Dans le cas le plus simple on a : deux poulies, une fixe et une mobile ; la démultiplication est de deux. Dans le cas de plusieurs poulies mobiles la démultiplication correspond au nombre de brins donc au nombre total de poulies, fixes et mobiles. Par exemple, dans un mouflage à quatre brins, la tension du câble est de l'ordre du quart de la charge à lever (aux effets géométriques et dynamiques près) et la longueur de câble enroulée est de l'ordre de quatre fois la course de levage. Le moufle inférieur est constituée : - d'une structure supportant une ou plusieurs poulies, - généralement de dispositifs empêchant le désengagement du câble ou retenant la poulie en cas de rupture d'axe, - d'un axe vertical laissant la charge libre en lacet. - d'une interface avec les accessoires de levages permettant la manutention de la charge (crochet, système de brochage. . . ). F

Maryne Bas 2° SI F

Lycée d’Altitude 05100 Briançon Projet « Horloges d’Altitude » Les moufles par Yvan Mercier F

Les moufles Yvan Mercier 2° SI Définition : Une moufle est un dispositif mécanique qui permet le levage d'une charge par plusieurs brins de câble afin de démultiplier l'effort de traction. Yvan Mercier 2° SI, 2010 -2011 F

Yvan Mercier 2° SI Un palan est constitué d'une moufle supérieure fixe portant les poulies de renvoi et d'une moufle inférieure mobile supportant la charge. F

Yvan Mercier 2° SI Les moufles servent dans les voiliers, dans l'alpinisme et dans… l'horlogerie. F

Yvan Mercier 2° SI Cette photo illustre bien ce qu'est un mouflage avec le poids qui est démultiplié. F

Yvan Mercier 2° SI Le mouflage peut être fait a partir de poulies comme dans les bateaux et dans l'horlogerie. Le mouflage en alpinisme peut être constitué de mousquetons qui remplacent les poulies. F

Yvan Mercier 2° SI On utilise plusieurs types de poulies : Poulies triples Poulie simple Poulie double F

Mouflage simple Yvan Mercier 2° SI Mouflage double Tous les types de mouflage exploitent le même principe physique : la démultiplication d'une force par un système d'allers-retours qui permet d'appliquer plusieurs fois la même force à un point donné. F

Yvan Mercier 2° SI En résumé le mouflage permet de démultiplier la force. Ces utilisations sont fréquentes en nautisme en escalage et aussi en horlogerie. F
