Lycée d’Altitude 05100 Briançon Projet « Horloges d’Altitude » Dépose de la cloche Paccard 275 F
A suivre. . . F
10/11/2005 L’ancienne chapelle vue depuis le sentier vers Saint-Chaffrey F
28/06/2010 La fondation Edith Seltzer offre au Lycée d’Altitude sa cloche Paccard 275 qui sonnera les heures dans la Cour de l’Horloge. F
10/11/2005 Paccard 275 è ç Paccard 274 Paccard : fondeurs de cloches depuis 1796 F
2010 Mais que font-ils là ? F
Paccard 275 05/07/2010 F
Paccard 274 05/07/2010 F
Paccard 275 11/08/2010 H : 14, 5 cm Paliers HT : 70 cm Déport contrepoids : 27 cm Clé 21 Paliers entraxe : 66, 5 cm Clé 21 plate Diamètre : 19 cm Clé 26 Clé 18 Clé battant : 18 Hauteur : 36 cm Diamètre : 37 cm ç Rayon Roue : 55 cm Poids de la cloche seule : 37 kg (30/11/2010) Espace libre : ~ 21 cm F
Paccard 274 11/08/2010 H : 14, 5 cm Entre paliers : 70 cm Clé 18 Clé 22 Diamètre : 22 cm Clé battant : 18 Hauteur : 40 cm Diamètre : 42 cm Dia. Roue : 114 cm è Espace libre : 19 cm F
08/09/2010 Étude de la dépose de la cloche Paccard 275 avec les BTS 1 F
La campana 20/09/2010 Pour extraire la cloche : Tout d'abord maintenir la cloche avec une sangle puis glisser dessous un support en bois (hauteur ~ 20 cm) Déposer les 4 boulons avec deux clés de 21. Desserrer doucement la sangle pour Déposer la cloche sur le support en bois. Translater le support et la cloche en l’assurant par la sangle et par trois personnes (derrière et côtés). Déposer la cloche dans la caisse en bois. Extrait de la gamme de démontage des BTS 1 groupe 1 F
Gamme de démontage : 20/09/2010 Étapes Opérations Outils 1 Dépose du battant (2 boulons) 2 clés de 18 2 Dépose du contrepoids (1 écrou) 2 clés de 27 3 Dépose du cercle de volée (2 écrous) 2 clés de 27 4 Mise en place d’une sangle entre le mouton et cloche Sangle 5 Mise en place d’un support en bois sous la cloche Formes et dimensions du support à définir Support en bois 6 Dépose de la cloche en sécurité (4 boulons) 2 clés de 21 7 Mise en place de la cloche dans une caisse Caisse 8 Dépose des deux paliers et du mouton en sécurité (2 boulons par palier) 2 clés de 18 Outils : clés de 18 (2), 21 (2) et 27 (2), plates, à cliquet et à pipe, maillet. Matériels : support en bois, sangles, chiffons, caisse et papier bulle. Sécurité : chaussures de sécurité, gants de manutention, baudrier, corde. Extrait de la gamme de démontage des BTS 1 groupe 2 F
20/09/2010 Étape 6 : Dépose des deux paliers et du mouton Outils nécessaires : - Clé à fourche de 18 - Clé à pipe de 18 Opérations : Maintenir les écrous 1 avec la clé à fourche. Dévisser les vis 2 avec la clé à pipe. 1 è ç 2 Déposer les deux paliers et le mouton en sécurité. 1 è ç 2 Extrait de la gamme de démontage des BTS 1 groupe 3 F

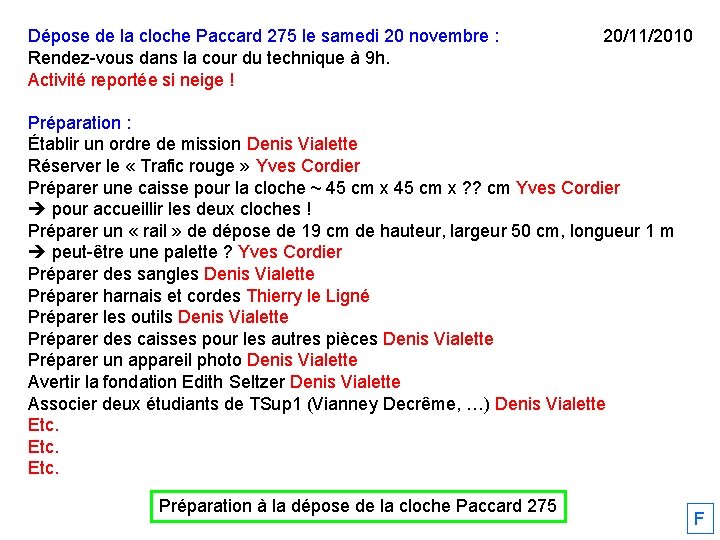

Dépose de la cloche Paccard 275 le samedi 20 novembre : Rendez-vous dans la cour du technique à 9 h. Activité reportée si neige ! 20/11/2010 Préparation : Établir un ordre de mission Denis Vialette Réserver le « Trafic rouge » Yves Cordier Préparer une caisse pour la cloche ~ 45 cm x ? ? cm Yves Cordier è pour accueillir les deux cloches ! Préparer un « rail » de dépose de 19 cm de hauteur, largeur 50 cm, longueur 1 m è peut-être une palette ? Yves Cordier Préparer des sangles Denis Vialette Préparer harnais et cordes Thierry le Ligné Préparer les outils Denis Vialette Préparer des caisses pour les autres pièces Denis Vialette Préparer un appareil photo Denis Vialette Avertir la fondation Edith Seltzer Denis Vialette Associer deux étudiants de TSup 1 (Vianney Decrême, …) Denis Vialette Etc. Préparation à la dépose de la cloche Paccard 275 F
20/11/2010 Dépose de la cloche Paccard 275 avec Vianney Decrême BTS 1 F
20/11/2010 Dépose de la cloche Paccard 275 avec Yves et Franck F
Dépose de la cloche Paccard 275 le samedi 20 novembre : Avec Vianney Decrême (BTS 1), Yves, Franck et Denis. Météo : temps gris et faiblement neigeux. Temps total : 2 heures. 20/11/2010 Mode opératoire : Dépose du battant. Dépose de la cloche : deux personnes lèvent la palette, une personne dévisse. Dépose du contrepoids. Dépose du cercle de volée. Dépose du mouton sans démonter complètement les paliers (rainures !) Bonnes idées : On avait pulvérisé du dégrippant W 40 pendant l’été. Transport de la cloche sanglée sur la palette. Remarques : Attention à ne pas perdre de pièce… La belle caisse en bois fabriquée sur mesure semble inutile… Bilan de la dépose de la cloche Paccard 275 F
