TECPLOT – WHAT’S A BIG DEAL?

TECPLOT – WHAT’S A BIG DEAL?

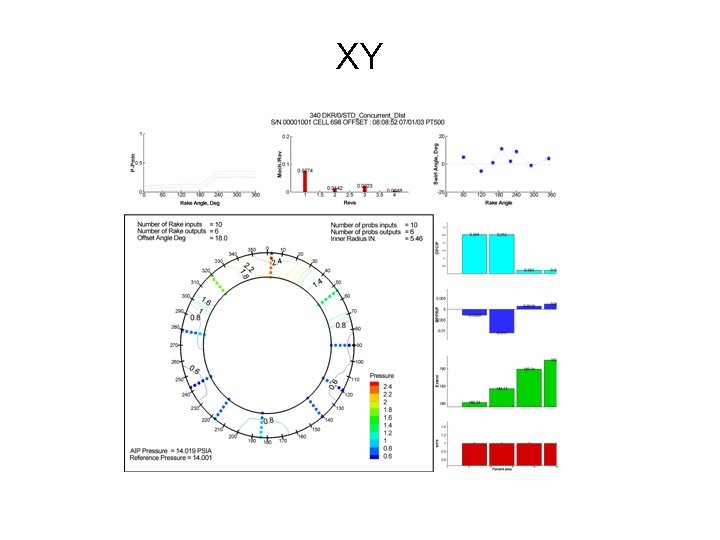

XY

XY

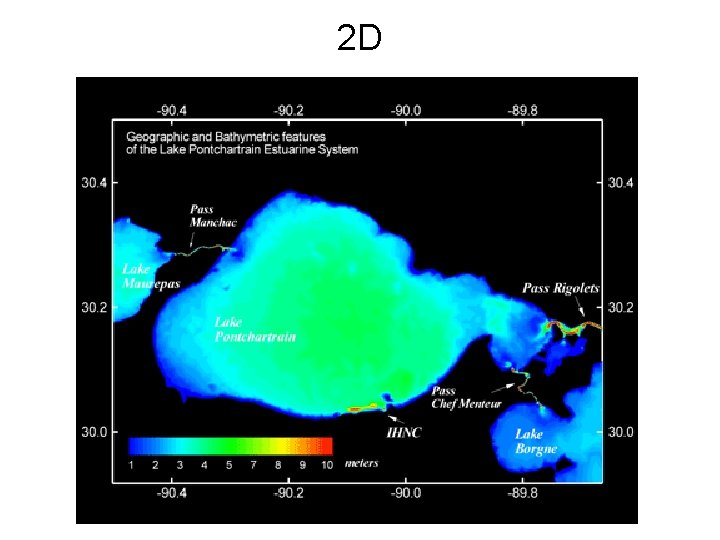

2 D

2 D

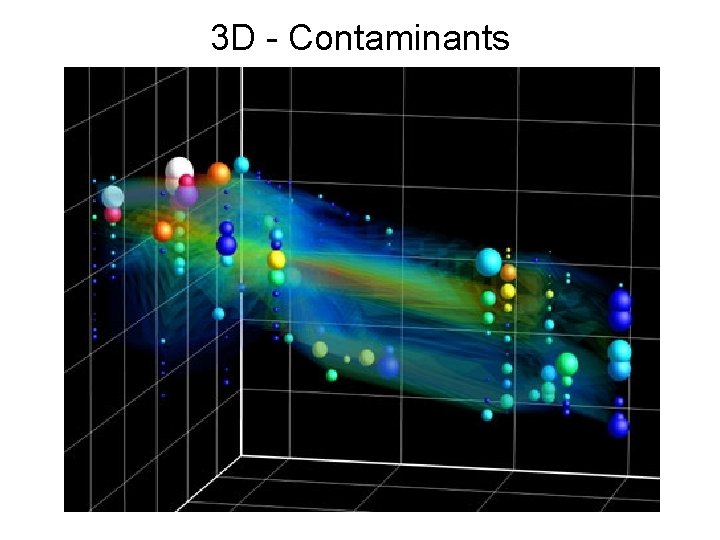

3 D - Contaminants

3 D - Contaminants

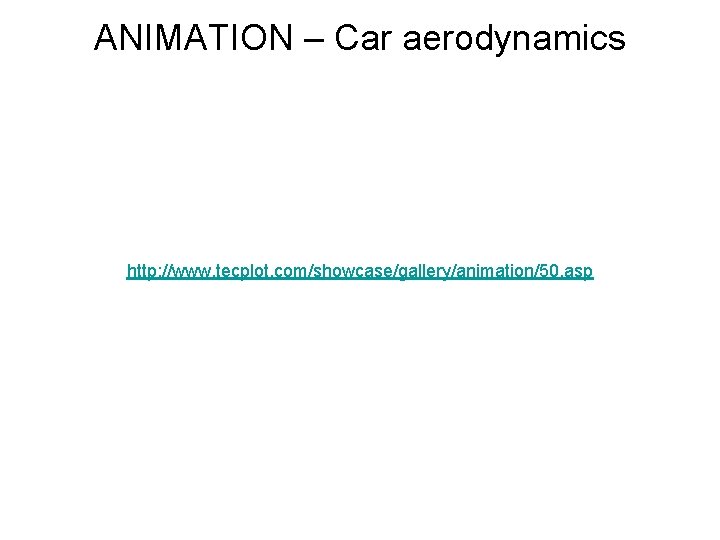

ANIMATION – Car aerodynamics http: //www. tecplot. com/showcase/gallery/animation/50. asp

ANIMATION – Car aerodynamics http: //www. tecplot. com/showcase/gallery/animation/50. asp

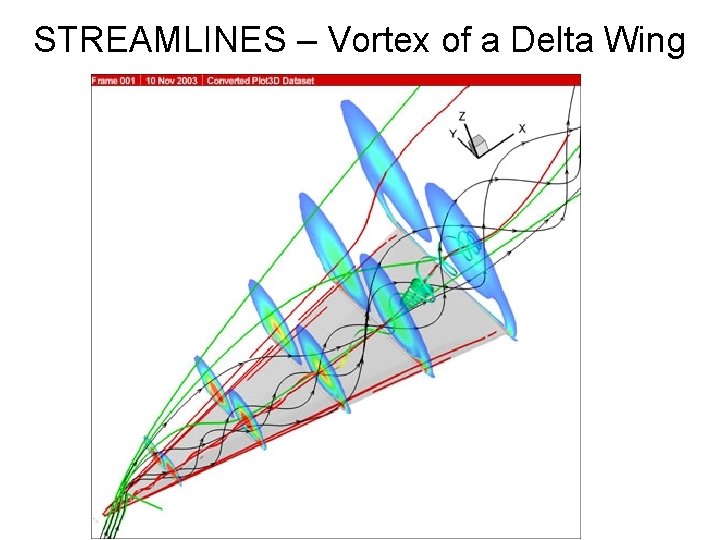

STREAMLINES – Vortex of a Delta Wing

STREAMLINES – Vortex of a Delta Wing

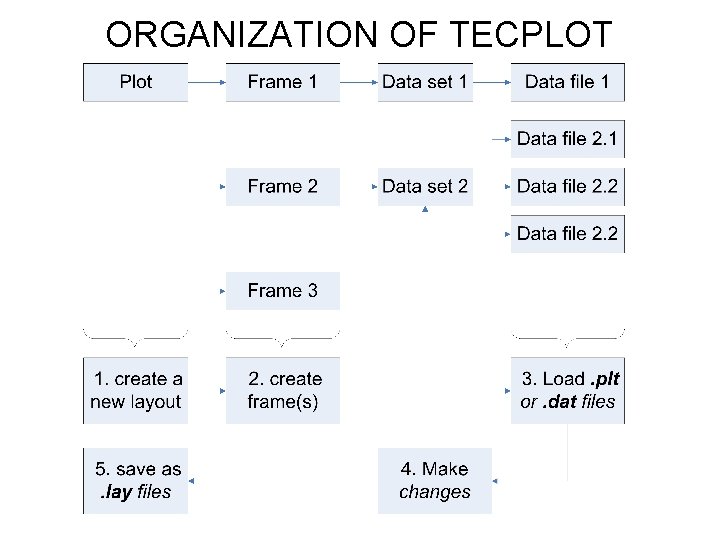

ORGANIZATION OF TECPLOT

ORGANIZATION OF TECPLOT

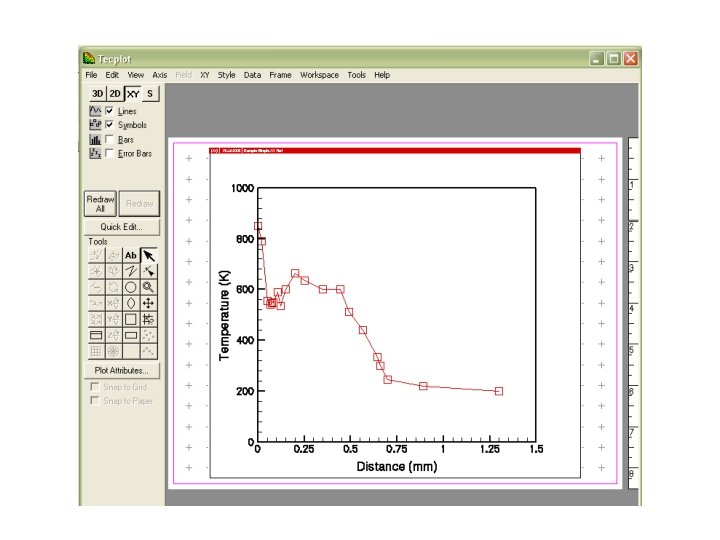

EXAMPLE CREATE A PLOT FROM A- Y

EXAMPLE CREATE A PLOT FROM A- Y

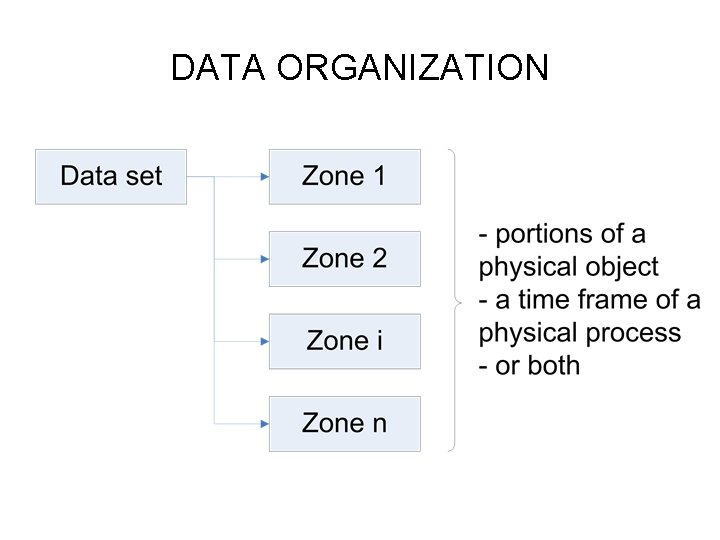

DATA ORGANIZATION

DATA ORGANIZATION

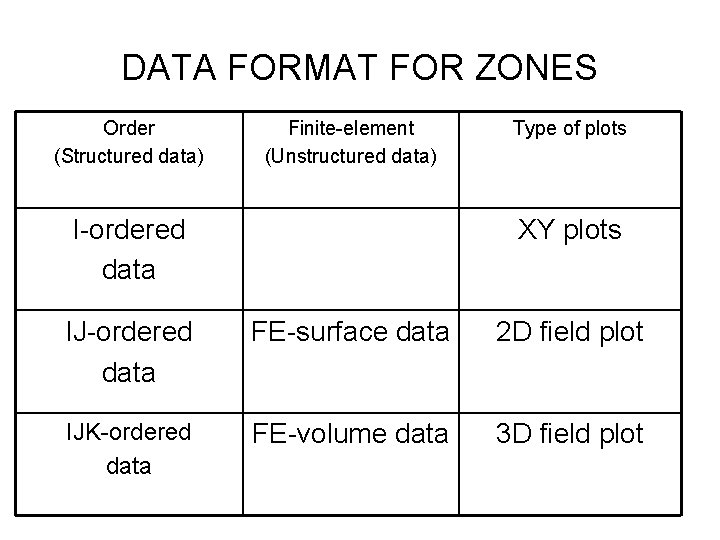

DATA FORMAT FOR ZONES Order (Structured data) Finite-element (Unstructured data) I-ordered data Type of

DATA FORMAT FOR ZONES Order (Structured data) Finite-element (Unstructured data) I-ordered data Type of plots XY plots IJ-ordered data FE-surface data 2 D field plot IJK-ordered data FE-volume data 3 D field plot

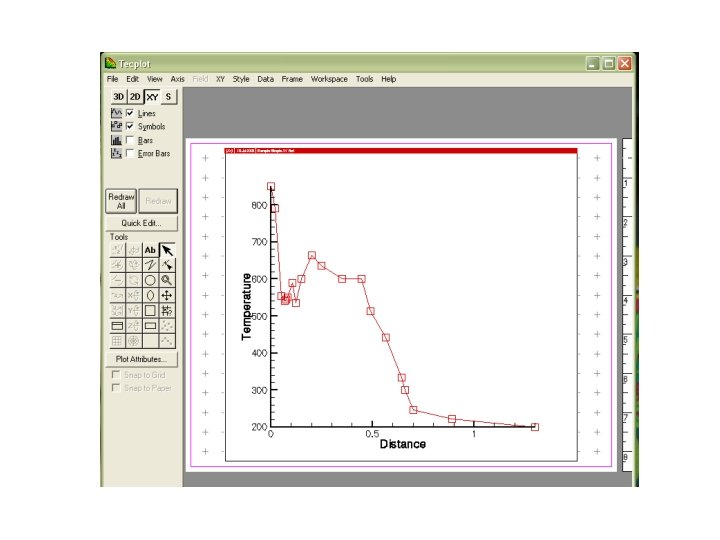

XY plots – A, B, C Few steps to go

XY plots – A, B, C Few steps to go

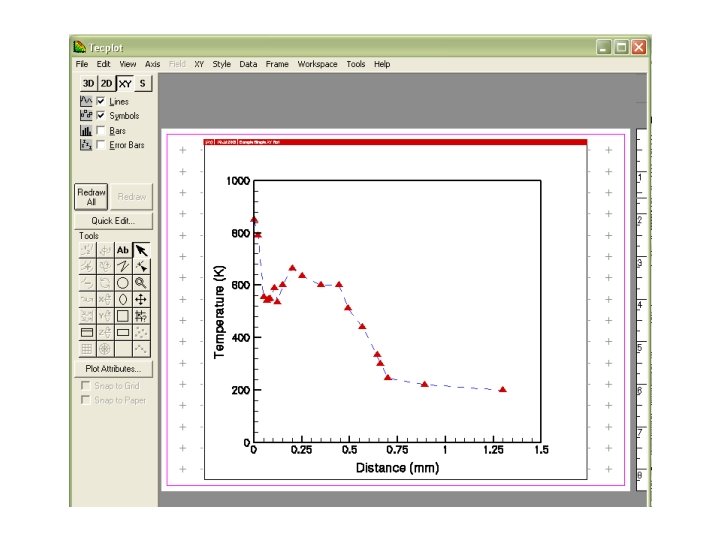

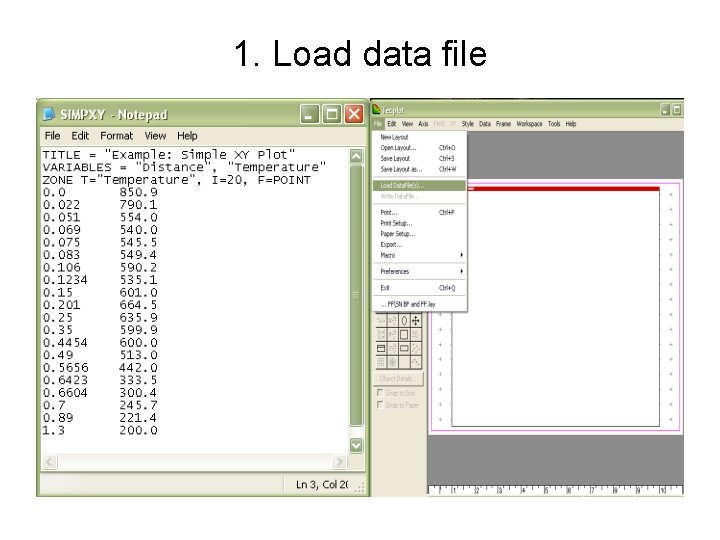

1. Load data file

1. Load data file

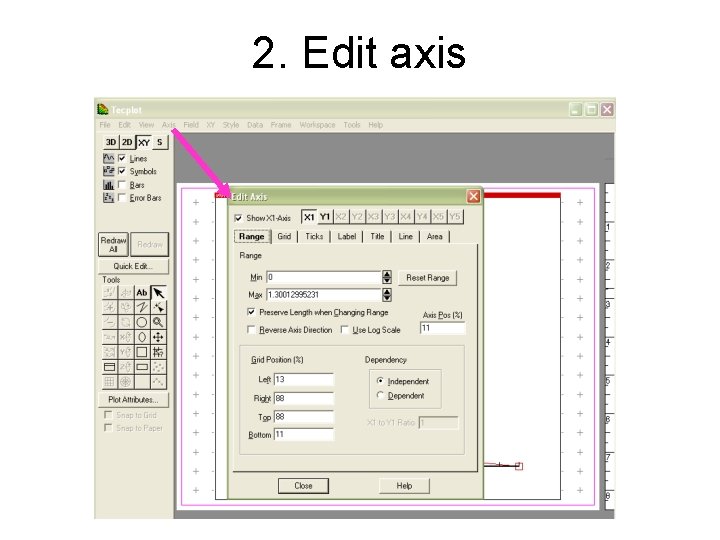

2. Edit axis

2. Edit axis

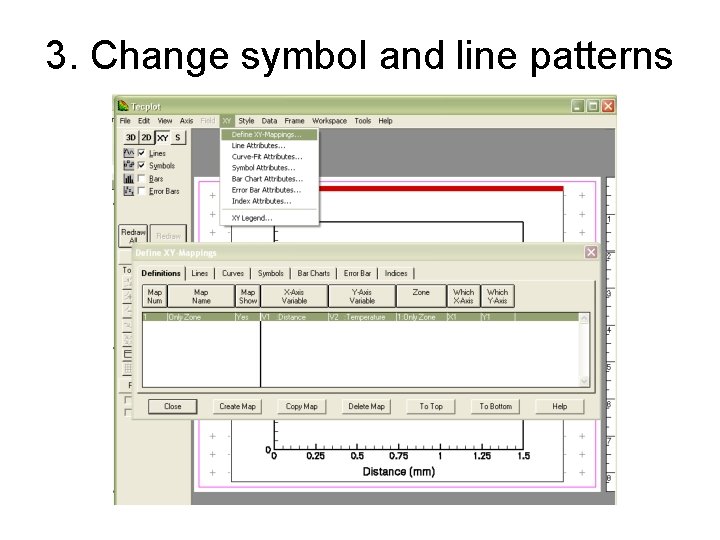

3. Change symbol and line patterns

3. Change symbol and line patterns

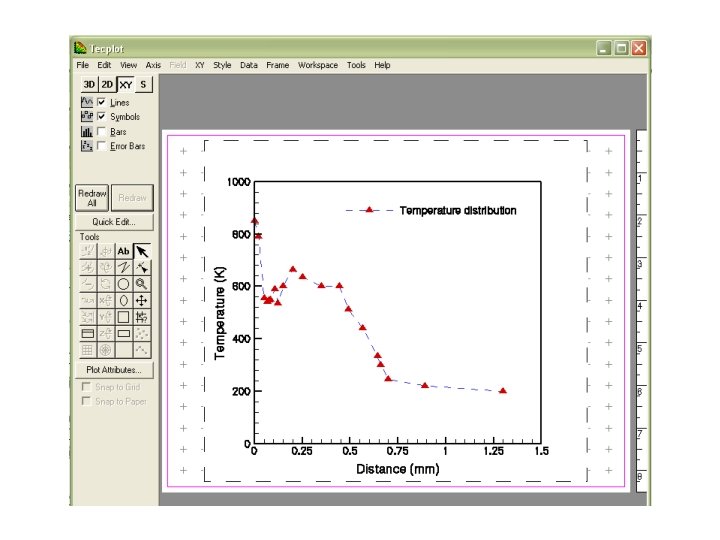

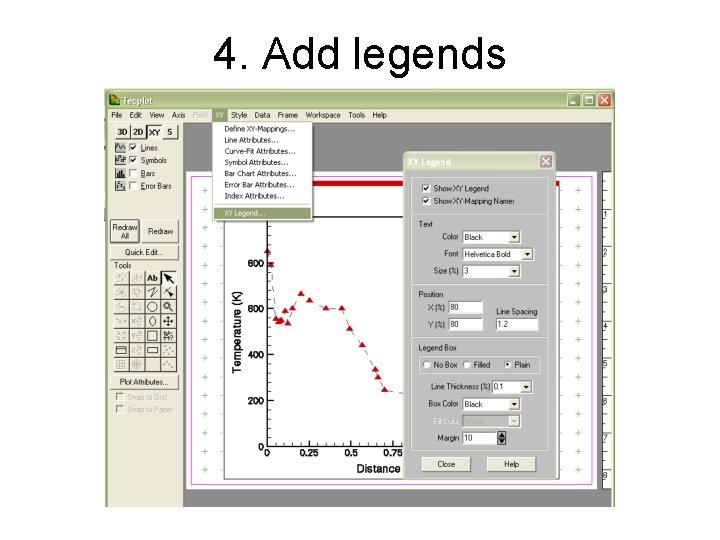

4. Add legends

4. Add legends

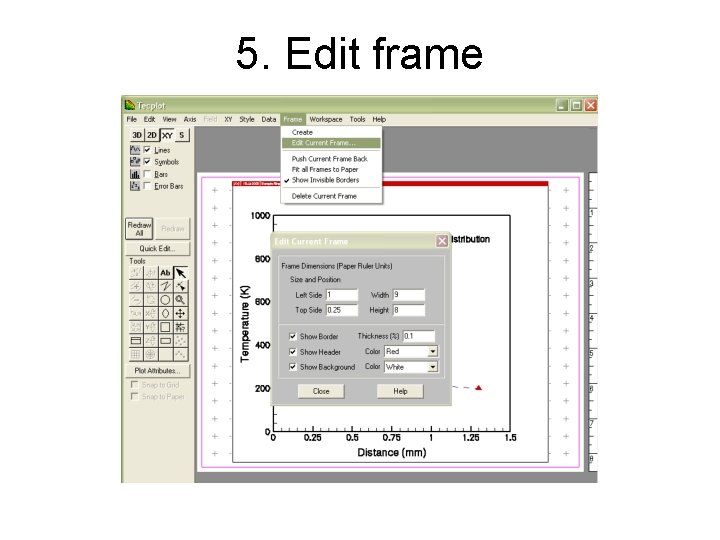

5. Edit frame

5. Edit frame

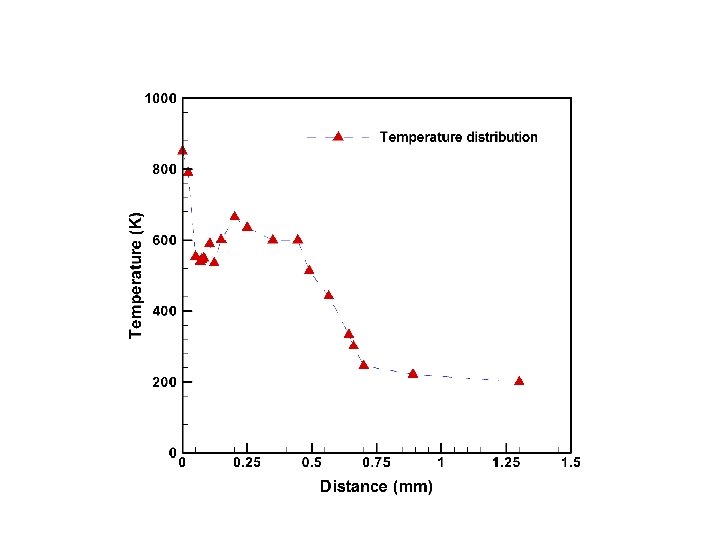

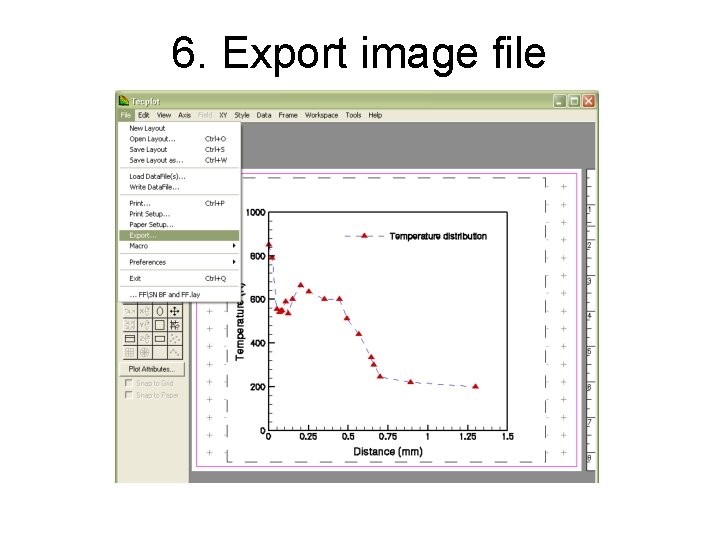

6. Export image file

6. Export image file

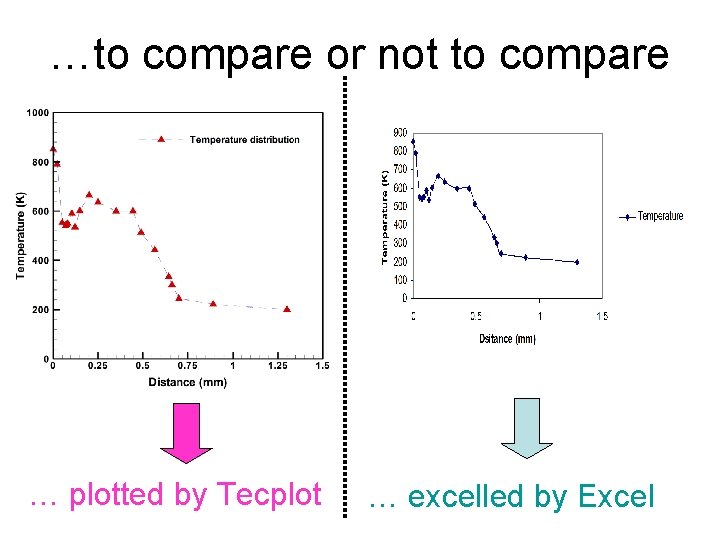

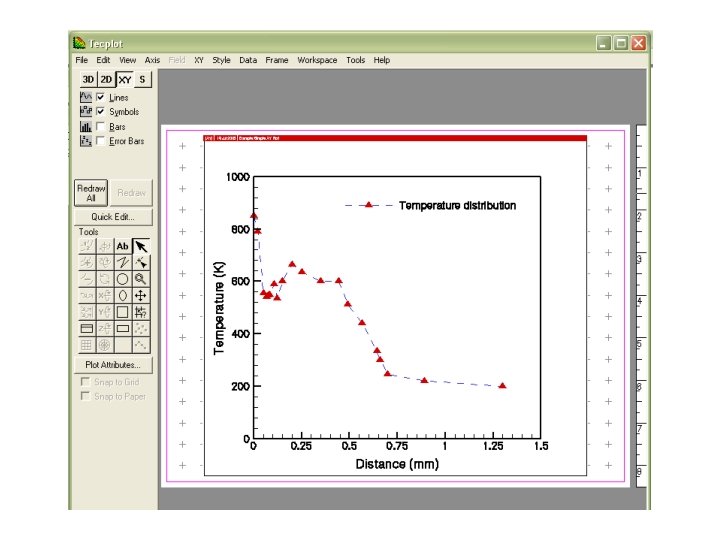

…to compare or not to compare … plotted by Tecplot … excelled by Excel

…to compare or not to compare … plotted by Tecplot … excelled by Excel

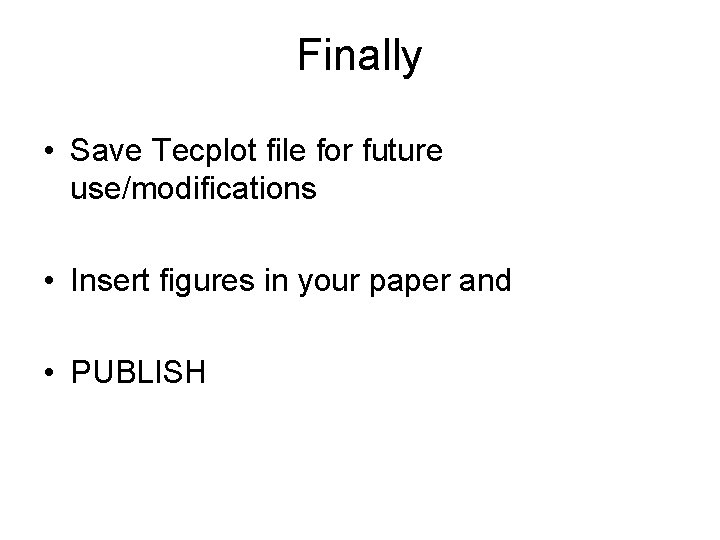

Finally • Save Tecplot file for future use/modifications • Insert figures in your paper

Finally • Save Tecplot file for future use/modifications • Insert figures in your paper and • PUBLISH

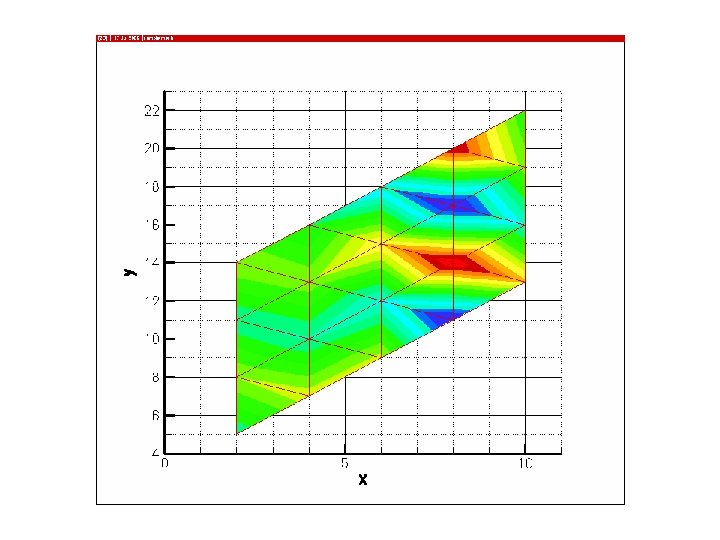

2 D CONTOUR EXAMPLE

2 D CONTOUR EXAMPLE

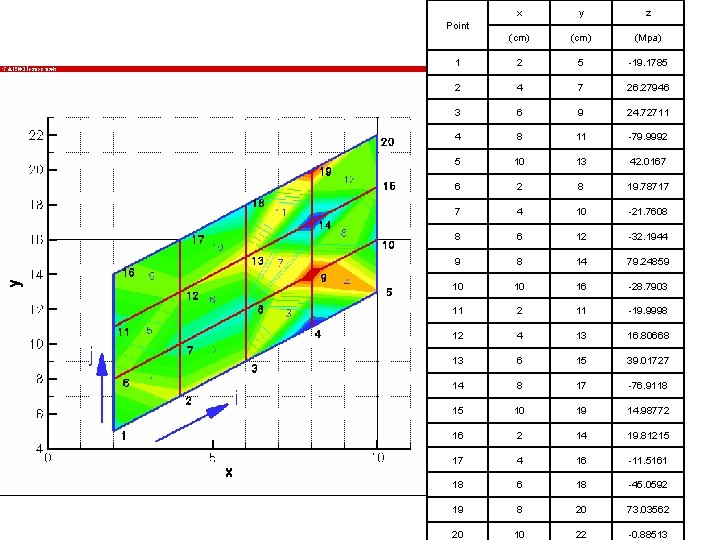

x y z (cm) (Mpa) 1 2 5 -19. 1785 2 4 7 26.

x y z (cm) (Mpa) 1 2 5 -19. 1785 2 4 7 26. 27946 3 6 9 24. 72711 4 8 11 -79. 9992 5 10 13 42. 0167 6 2 8 19. 78717 7 4 10 -21. 7608 8 6 12 -32. 1944 9 8 14 79. 24859 10 10 16 -28. 7903 11 2 11 -19. 9998 12 4 13 16. 80668 13 6 15 39. 01727 14 8 17 -76. 9118 15 10 19 14. 98772 16 2 14 19. 81215 17 4 16 -11. 5161 18 6 18 -45. 0592 19 8 20 73. 03562 20 10 22 -0. 88513 Point

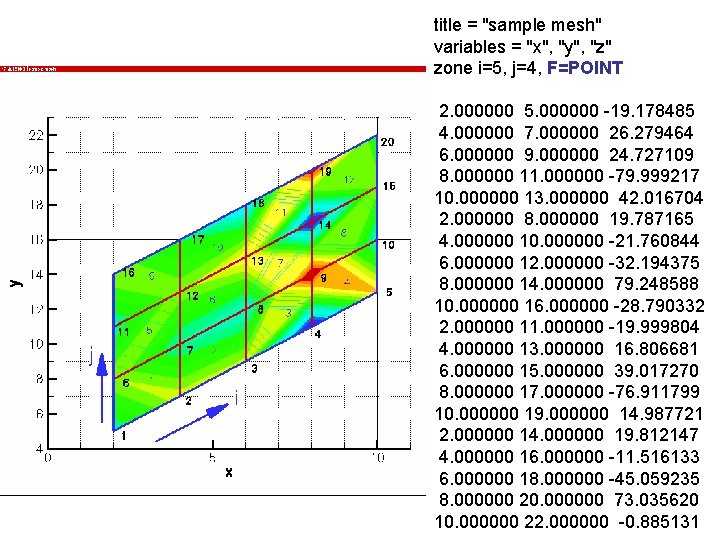

title = "sample mesh" variables = "x", "y", "z" zone i=5, j=4, F=POINT 2.

title = "sample mesh" variables = "x", "y", "z" zone i=5, j=4, F=POINT 2. 000000 5. 000000 -19. 178485 4. 000000 7. 000000 26. 279464 6. 000000 9. 000000 24. 727109 8. 000000 11. 000000 -79. 999217 10. 000000 13. 000000 42. 016704 2. 000000 8. 000000 19. 787165 4. 000000 10. 000000 -21. 760844 6. 000000 12. 000000 -32. 194375 8. 000000 14. 000000 79. 248588 10. 000000 16. 000000 -28. 790332 2. 000000 11. 000000 -19. 999804 4. 000000 13. 000000 16. 806681 6. 000000 15. 000000 39. 017270 8. 000000 17. 000000 -76. 911799 10. 000000 19. 000000 14. 987721 2. 000000 14. 000000 19. 812147 4. 000000 16. 000000 -11. 516133 6. 000000 18. 000000 -45. 059235 8. 000000 20. 000000 73. 035620 10. 000000 22. 000000 -0. 885131

DO IT IN TECPLOT!

DO IT IN TECPLOT!

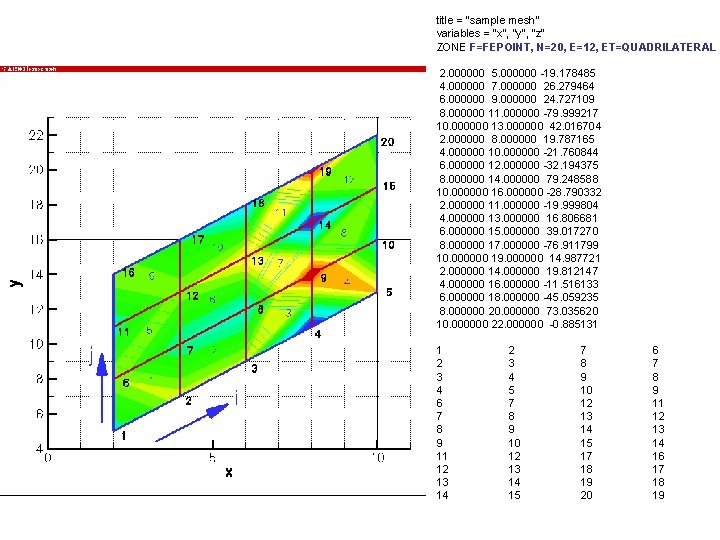

title = "sample mesh" variables = "x", "y", "z" ZONE F=FEPOINT, N=20, E=12, ET=QUADRILATERAL

title = "sample mesh" variables = "x", "y", "z" ZONE F=FEPOINT, N=20, E=12, ET=QUADRILATERAL 2. 000000 5. 000000 -19. 178485 4. 000000 7. 000000 26. 279464 6. 000000 9. 000000 24. 727109 8. 000000 11. 000000 -79. 999217 10. 000000 13. 000000 42. 016704 2. 000000 8. 000000 19. 787165 4. 000000 10. 000000 -21. 760844 6. 000000 12. 000000 -32. 194375 8. 000000 14. 000000 79. 248588 10. 000000 16. 000000 -28. 790332 2. 000000 11. 000000 -19. 999804 4. 000000 13. 000000 16. 806681 6. 000000 15. 000000 39. 017270 8. 000000 17. 000000 -76. 911799 10. 000000 19. 000000 14. 987721 2. 000000 14. 000000 19. 812147 4. 000000 16. 000000 -11. 516133 6. 000000 18. 000000 -45. 059235 8. 000000 20. 000000 73. 035620 10. 000000 22. 000000 -0. 885131 1 2 3 4 6 7 8 9 11 12 13 14 2 3 4 5 7 8 9 10 12 13 14 15 17 18 19 20 6 7 8 9 11 12 13 14 16 17 18 19

title = "sample mesh" variables = "x", "y", "z" ZONE F=FEPOINT, N=20, E=12, ET=QUADRILATERAL

title = "sample mesh" variables = "x", "y", "z" ZONE F=FEPOINT, N=20, E=12, ET=QUADRILATERAL 2. 000000 5. 000000 -19. 178485 4. 000000 7. 000000 26. 279464 6. 000000 9. 000000 24. 727109 8. 000000 11. 000000 -79. 999217 10. 000000 13. 000000 42. 016704 2. 000000 8. 000000 19. 787165 4. 000000 10. 000000 -21. 760844 6. 000000 12. 000000 -32. 194375 8. 000000 14. 000000 79. 248588 10. 000000 16. 000000 -28. 790332 2. 000000 11. 000000 -19. 999804 4. 000000 13. 000000 16. 806681 6. 000000 15. 000000 39. 017270 8. 000000 17. 000000 -76. 911799 10. 000000 19. 000000 14. 987721 2. 000000 14. 000000 19. 812147 4. 000000 16. 000000 -11. 516133 6. 000000 18. 000000 -45. 059235 8. 000000 20. 000000 73. 035620 10. 000000 22. 000000 -0. 885131 1 2 3 4 6 7 8 9 11 12 13 14 2 3 4 5 7 8 9 10 12 13 14 15 17 18 19 20 6 7 8 9 11 12 13 14 16 17 18 19

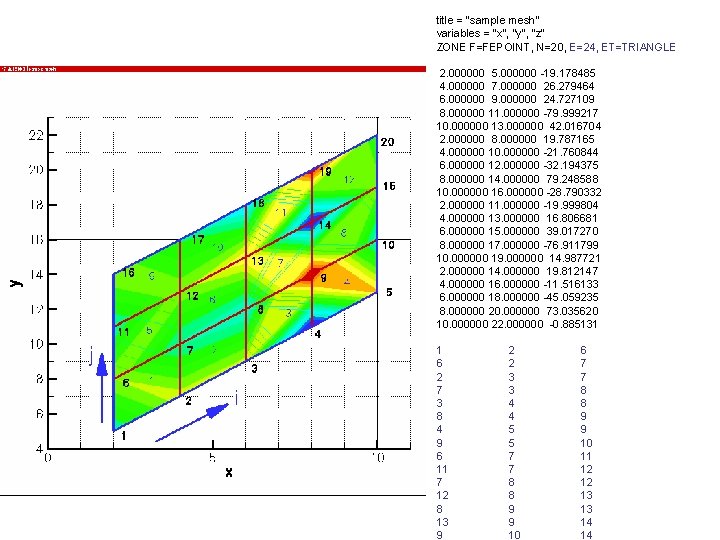

title = "sample mesh" variables = "x", "y", "z" ZONE F=FEPOINT, N=20, E=24, ET=TRIANGLE

title = "sample mesh" variables = "x", "y", "z" ZONE F=FEPOINT, N=20, E=24, ET=TRIANGLE 2. 000000 5. 000000 -19. 178485 4. 000000 7. 000000 26. 279464 6. 000000 9. 000000 24. 727109 8. 000000 11. 000000 -79. 999217 10. 000000 13. 000000 42. 016704 2. 000000 8. 000000 19. 787165 4. 000000 10. 000000 -21. 760844 6. 000000 12. 000000 -32. 194375 8. 000000 14. 000000 79. 248588 10. 000000 16. 000000 -28. 790332 2. 000000 11. 000000 -19. 999804 4. 000000 13. 000000 16. 806681 6. 000000 15. 000000 39. 017270 8. 000000 17. 000000 -76. 911799 10. 000000 19. 000000 14. 987721 2. 000000 14. 000000 19. 812147 4. 000000 16. 000000 -11. 516133 6. 000000 18. 000000 -45. 059235 8. 000000 20. 000000 73. 035620 10. 000000 22. 000000 -0. 885131 1 6 2 7 3 8 4 9 6 11 7 12 8 13 9 2 2 3 3 4 4 5 5 7 7 8 8 9 9 10 6 7 7 8 8 9 9 10 11 12 12 13 13 14 14
