LUMEN HAUS the power of the light Maximizar

LUMEN HAUS “the power of the light” § Maximizar exposição à luz natural através de painéis de vidro Conceitos da Bauhaus House Home Casa sem deixar de ser LAR Farnsworth – Mies Van Der Rohe Conforto - Tecnologia para simplificar/otimizar a relação do morador com a casa. Interação interno externo Simplicidade interna da casa incentiva a apropriação Arquitetura responsável – ENERGIA ZERO

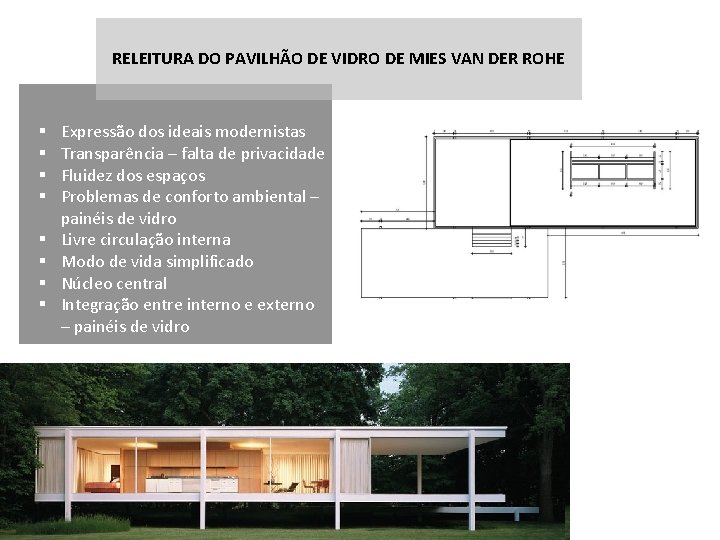

RELEITURA DO PAVILHÃO DE VIDRO DE MIES VAN DER ROHE § § § § Expressão dos ideais modernistas Transparência – falta de privacidade Fluidez dos espaços Problemas de conforto ambiental – painéis de vidro Livre circulação interna Modo de vida simplificado Núcleo central Integração entre interno e externo – painéis de vidro

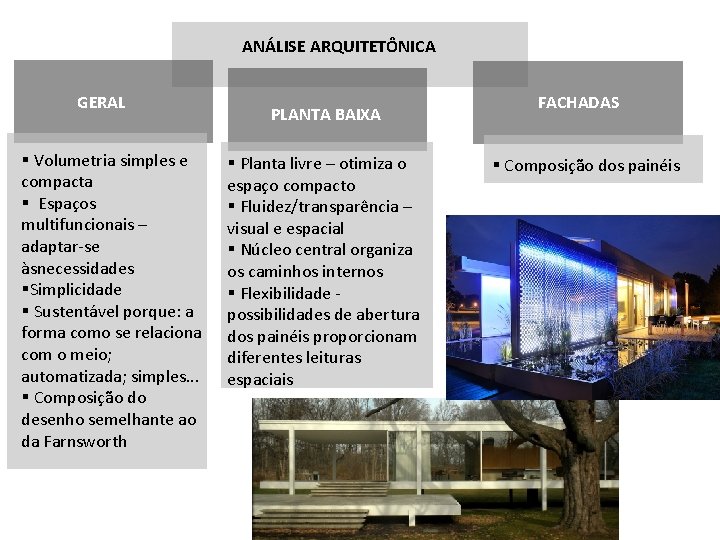

ANÁLISE ARQUITETÔNICA GERAL § Volumetria simples e compacta § Espaços multifuncionais – adaptar-se àsnecessidades §Simplicidade § Sustentável porque: a forma como se relaciona com o meio; automatizada; simples. . . § Composição do desenho semelhante ao da Farnsworth PLANTA BAIXA § Planta livre – otimiza o espaço compacto § Fluidez/transparência – visual e espacial § Núcleo central organiza os caminhos internos § Flexibilidade possibilidades de abertura dos painéis proporcionam diferentes leituras espaciais FACHADAS § Composição dos painéis

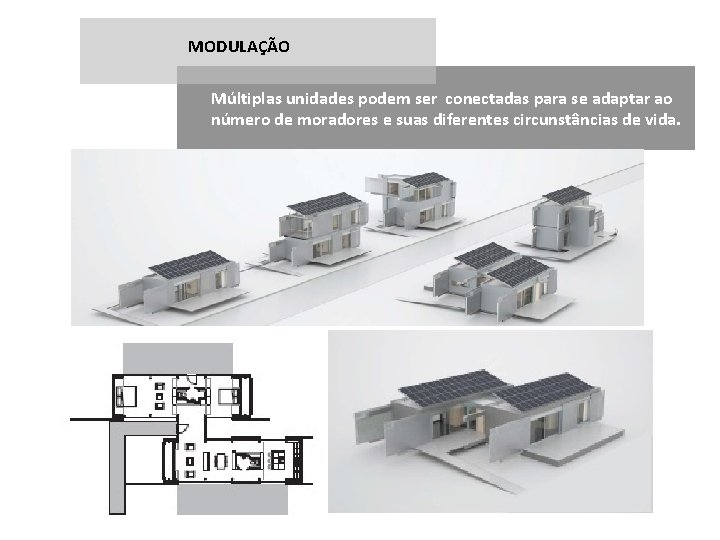

MODULAÇÃO Múltiplas unidades podem ser conectadas para se adaptar ao número de moradores e suas diferentes circunstâncias de vida.

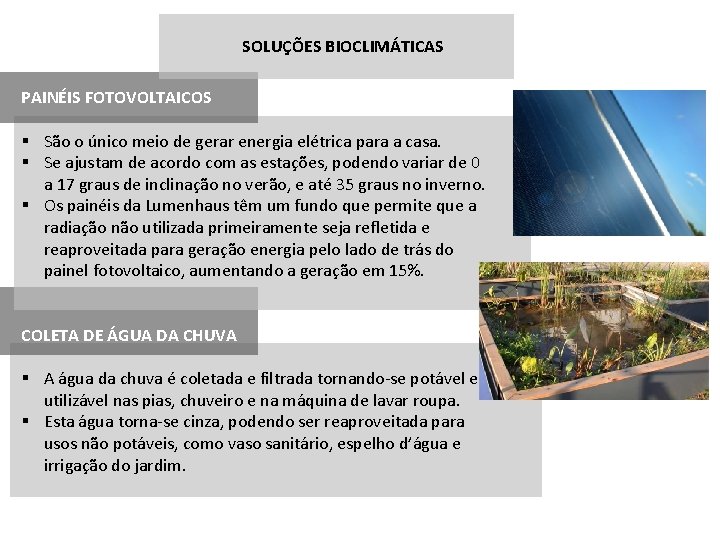

SOLUÇÕES BIOCLIMÁTICAS PAINÉIS FOTOVOLTAICOS § São o único meio de gerar energia elétrica para a casa. § Se ajustam de acordo com as estações, podendo variar de 0 a 17 graus de inclinação no verão, e até 35 graus no inverno. § Os painéis da Lumenhaus têm um fundo que permite que a radiação não utilizada primeiramente seja refletida e reaproveitada para geração energia pelo lado de trás do painel fotovoltaico, aumentando a geração em 15%. COLETA DE ÁGUA DA CHUVA § A água da chuva é coletada e filtrada tornando-se potável e utilizável nas pias, chuveiro e na máquina de lavar roupa. § Esta água torna-se cinza, podendo ser reaproveitada para usos não potáveis, como vaso sanitário, espelho d’água e irrigação do jardim.

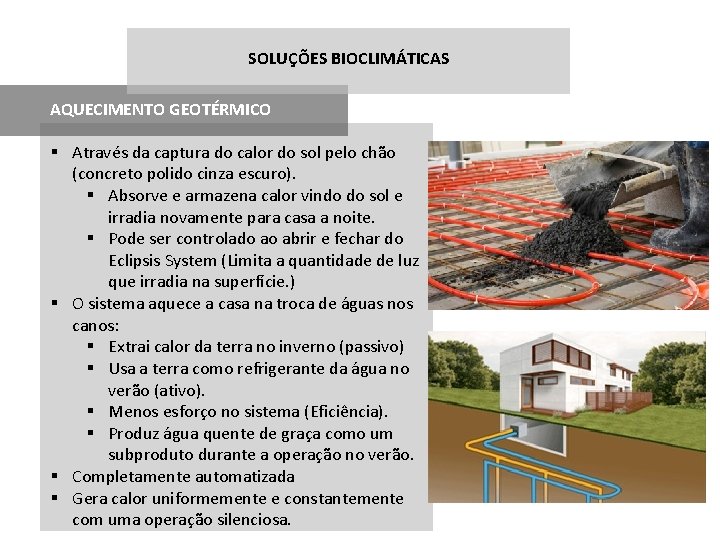

SOLUÇÕES BIOCLIMÁTICAS AQUECIMENTO GEOTÉRMICO § Através da captura do calor do sol pelo chão (concreto polido cinza escuro). § Absorve e armazena calor vindo do sol e irradia novamente para casa a noite. § Pode ser controlado ao abrir e fechar do Eclipsis System (Limita a quantidade de luz que irradia na superfície. ) § O sistema aquece a casa na troca de águas nos canos: § Extrai calor da terra no inverno (passivo) § Usa a terra como refrigerante da água no verão (ativo). § Menos esforço no sistema (Eficiência). § Produz água quente de graça como um subproduto durante a operação no verão. § Completamente automatizada § Gera calor uniformemente e constantemente com uma operação silenciosa.

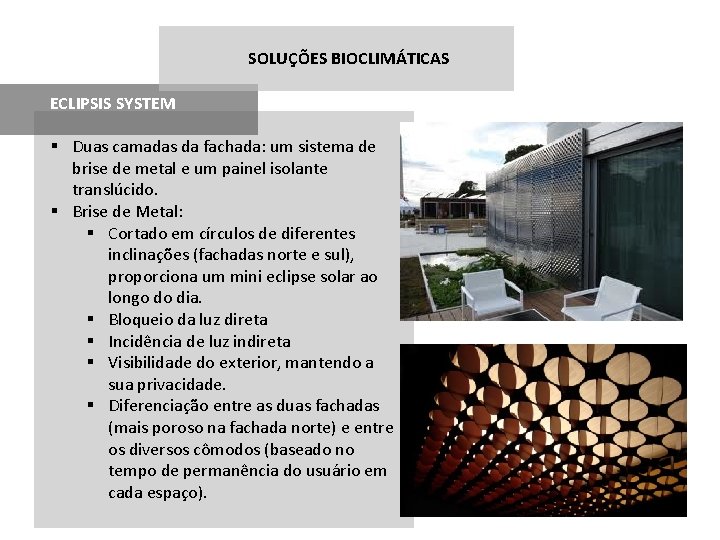

SOLUÇÕES BIOCLIMÁTICAS ECLIPSIS SYSTEM § Duas camadas da fachada: um sistema de brise de metal e um painel isolante translúcido. § Brise de Metal: § Cortado em círculos de diferentes inclinações (fachadas norte e sul), proporciona um mini eclipse solar ao longo do dia. § Bloqueio da luz direta § Incidência de luz indireta § Visibilidade do exterior, mantendo a sua privacidade. § Diferenciação entre as duas fachadas (mais poroso na fachada norte) e entre os diversos cômodos (baseado no tempo de permanência do usuário em cada espaço).

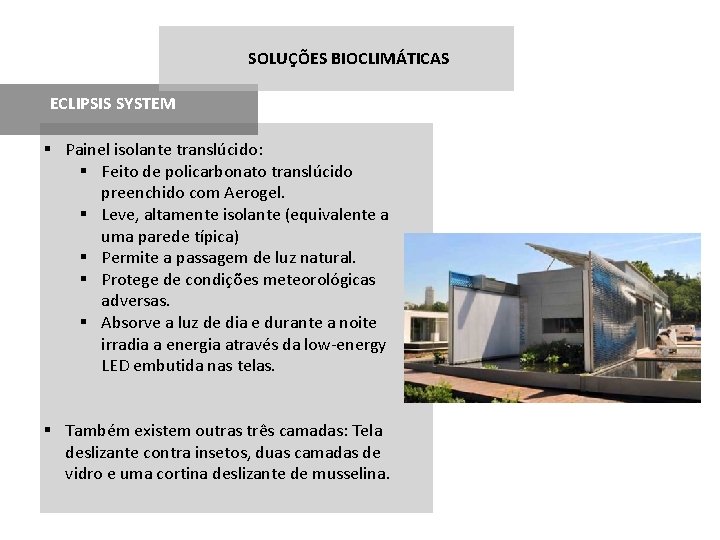

SOLUÇÕES BIOCLIMÁTICAS ECLIPSIS SYSTEM § Painel isolante translúcido: § Feito de policarbonato translúcido preenchido com Aerogel. § Leve, altamente isolante (equivalente a uma parede típica) § Permite a passagem de luz natural. § Protege de condições meteorológicas adversas. § Absorve a luz de dia e durante a noite irradia a energia através da low-energy LED embutida nas telas. § Também existem outras três camadas: Tela deslizante contra insetos, duas camadas de vidro e uma cortina deslizante de musselina.

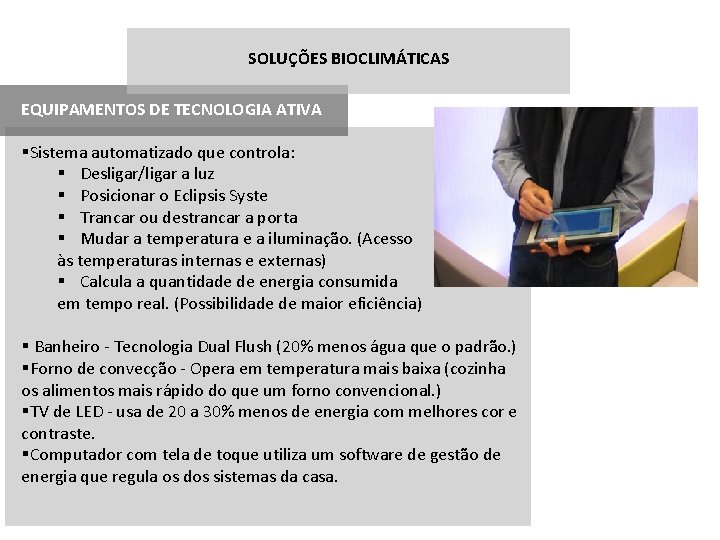

SOLUÇÕES BIOCLIMÁTICAS EQUIPAMENTOS DE TECNOLOGIA ATIVA §Sistema automatizado que controla: § Desligar/ligar a luz § Posicionar o Eclipsis Syste § Trancar ou destrancar a porta § Mudar a temperatura e a iluminação. (Acesso às temperaturas internas e externas) § Calcula a quantidade de energia consumida em tempo real. (Possibilidade de maior eficiência) § Banheiro - Tecnologia Dual Flush (20% menos água que o padrão. ) §Forno de convecção - Opera em temperatura mais baixa (cozinha os alimentos mais rápido do que um forno convencional. ) §TV de LED - usa de 20 a 30% menos de energia com melhores cor e contraste. §Computador com tela de toque utiliza um software de gestão de energia que regula os dos sistemas da casa.

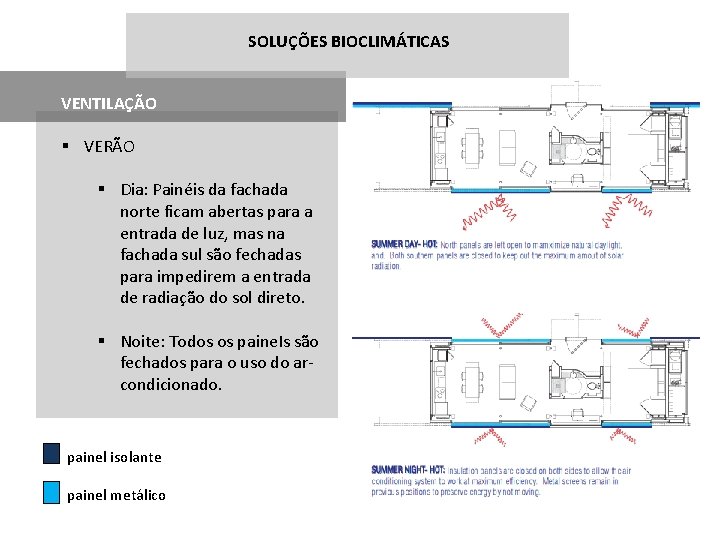

SOLUÇÕES BIOCLIMÁTICAS VENTILAÇÃO § VERÃO § Dia: Painéis da fachada norte ficam abertas para a entrada de luz, mas na fachada sul são fechadas para impedirem a entrada de radiação do sol direto. § Noite: Todos os paine. Is são fechados para o uso do arcondicionado. painel isolante painel metálico

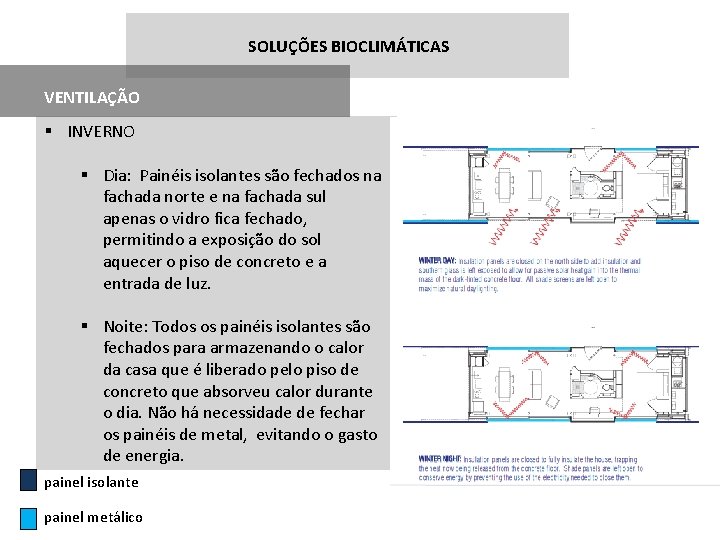

SOLUÇÕES BIOCLIMÁTICAS VENTILAÇÃO § INVERNO § Dia: Painéis isolantes são fechados na fachada norte e na fachada sul apenas o vidro fica fechado, permitindo a exposição do sol aquecer o piso de concreto e a entrada de luz. § Noite: Todos os painéis isolantes são fechados para armazenando o calor da casa que é liberado pelo piso de concreto que absorveu calor durante o dia. Não há necessidade de fechar os painéis de metal, evitando o gasto de energia. painel isolante painel metálico

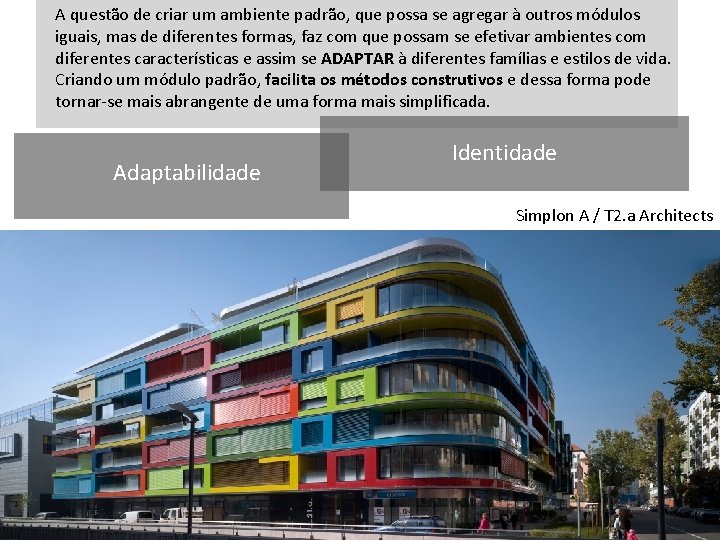

A questão de criar um ambiente padrão, que possa se agregar à outros módulos iguais, mas de diferentes formas, faz com que possam se efetivar ambientes com diferentes características e assim se ADAPTAR à diferentes famílias e estilos de vida. Criando um módulo padrão, facilita os métodos construtivos e dessa forma pode tornar-se mais abrangente de uma forma mais simplificada. Adaptabilidade Planta baixa livre, fluidez Identidade Simplon A / T 2. a Architects

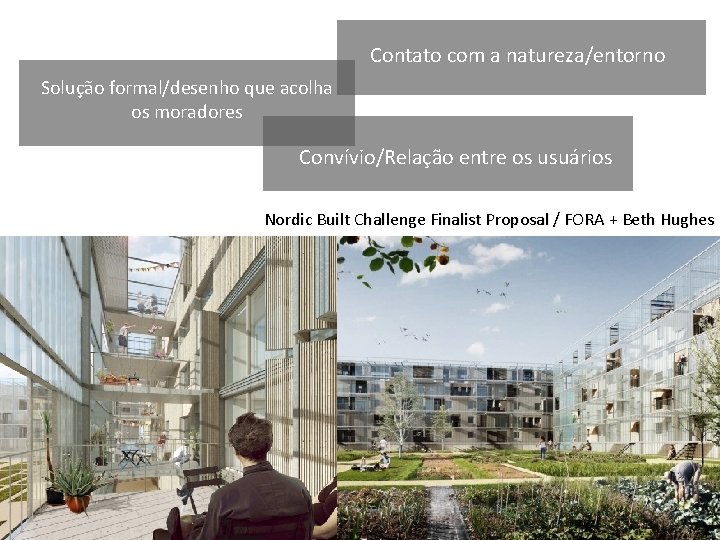

Contato com a natureza/entorno Solução formal/desenho que acolha os moradores Planta baixa livre, fluidez Convívio/Relação entre os usuários Nordic Built Challenge Finalist Proposal / FORA + Beth Hughes

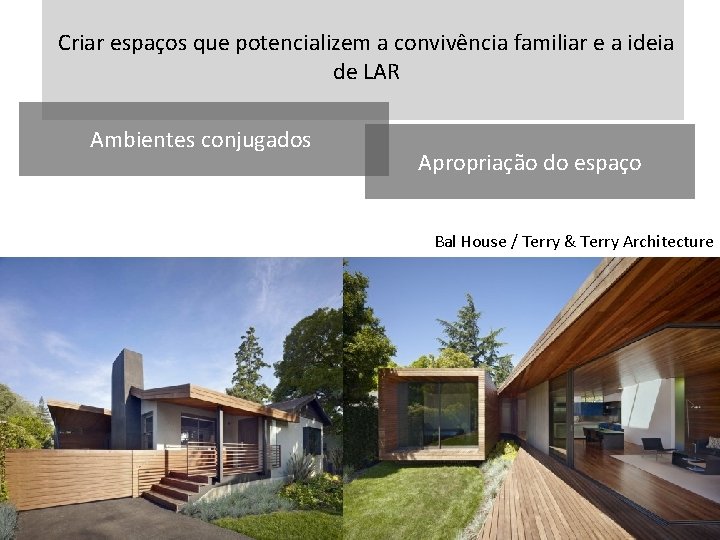

Criar espaços que potencializem a convivência familiar e a ideia de LAR Ambientes conjugados Apropriação do espaço Bal House / Terry & Terry Architecture

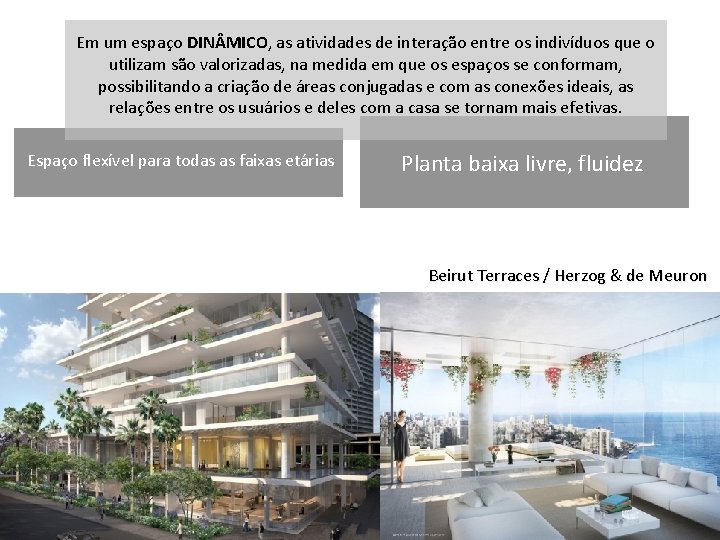

Em um espaço DIN MICO, as atividades de interação entre os indivíduos que o utilizam são valorizadas, na medida em que os espaços se conformam, possibilitando a criação de áreas conjugadas e com as conexões ideais, as relações entre os usuários e deles com a casa se tornam mais efetivas. Espaço flexível para todas as faixas etárias Planta baixa livre, fluidez Beirut Terraces / Herzog & de Meuron

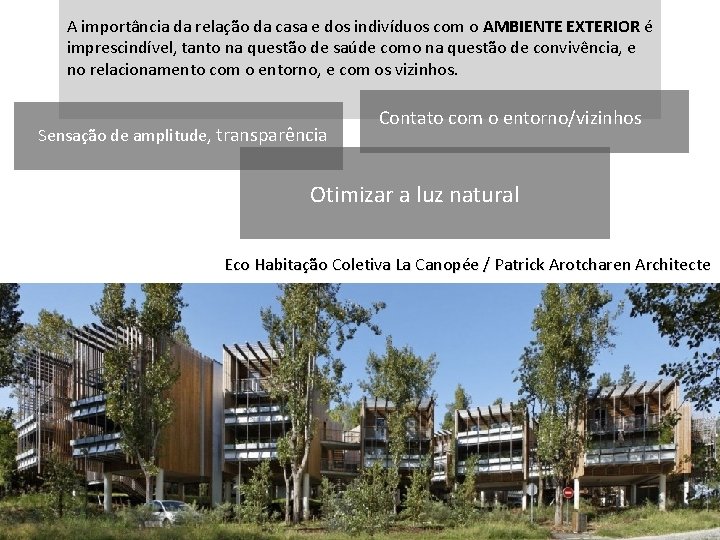

A importância da relação da casa e dos indivíduos com o AMBIENTE EXTERIOR é imprescindível, tanto na questão de saúde como na questão de convivência, e no relacionamento com o entorno, e com os vizinhos. Sensação de amplitude, transparência Contato com o entorno/vizinhos Otimizar a luz natural Eco Habitação Coletiva La Canopée / Patrick Arotcharen Architecte
