LUBRIFICATION DES MCANISMES Ncessit F 21 S 1

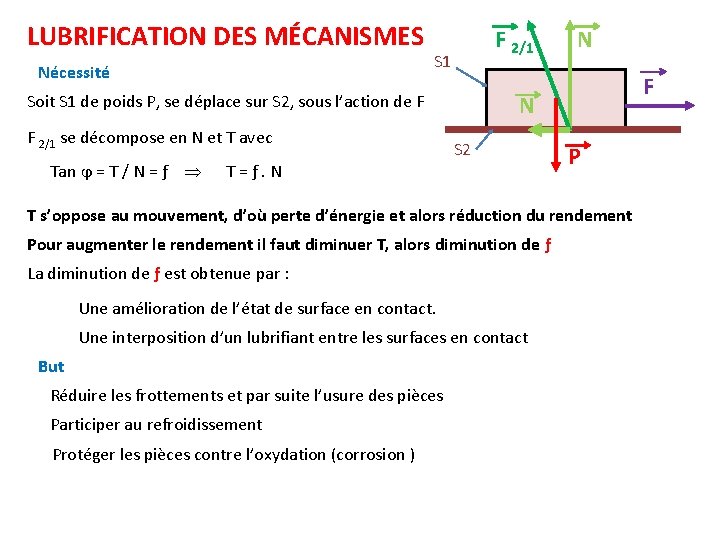

LUBRIFICATION DES MÉCANISMES Nécessité F 2/1 S 1 Soit S 1 de poids P, se déplace sur S 2, sous l’action de F F 2/1 se décompose en N et T avec N F N S 2 Tan ϕ = T / N = ƒ T = ƒ. N P T s’oppose au mouvement, d’où perte d’énergie et alors réduction du rendement Pour augmenter le rendement il faut diminuer T, alors diminution de ƒ La diminution de ƒ est obtenue par : Une amélioration de l’état de surface en contact. Une interposition d’un lubrifiant entre les surfaces en contact But Réduire les frottements et par suite l’usure des pièces Participer au refroidissement Protéger les pièces contre l’oxydation (corrosion )

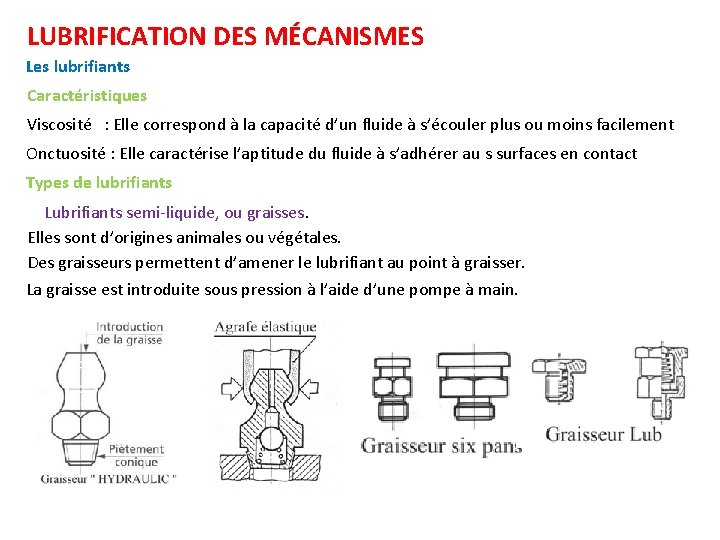

LUBRIFICATION DES MÉCANISMES Les lubrifiants Caractéristiques Viscosité : Elle correspond à la capacité d’un fluide à s’écouler plus ou moins facilement Onctuosité : Elle caractérise l’aptitude du fluide à s’adhérer au s surfaces en contact Types de lubrifiants Lubrifiants semi-liquide, ou graisses. Elles sont d’origines animales ou végétales. Des graisseurs permettent d’amener le lubrifiant au point à graisser. La graisse est introduite sous pression à l’aide d’une pompe à main.

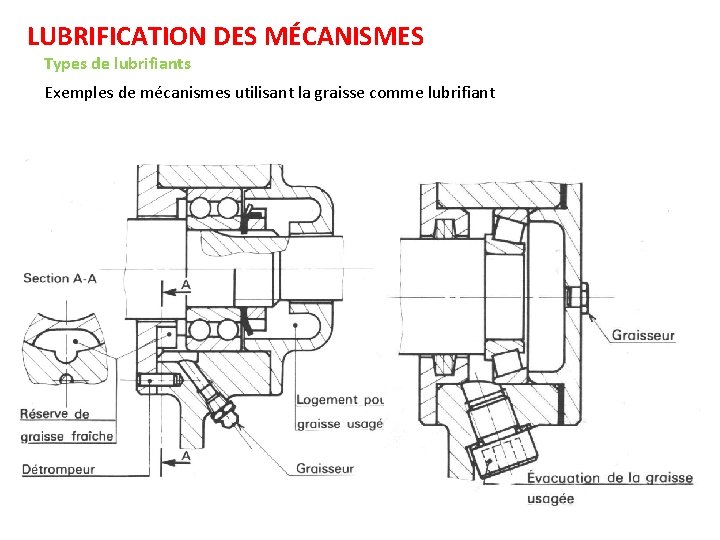

LUBRIFICATION DES MÉCANISMES Types de lubrifiants Exemples de mécanismes utilisant la graisse comme lubrifiant

LUBRIFICATION DES MÉCANISMES Types de lubrifiants Lubrifiants liquide, ou huiles. Les plus utiliser sont les huiles minérales extraites du pétrole brut. Un mécanisme lubrifier à l’huile doit comporter : Un dispositif de remplissage : bouchon de grand diamètre (Graisseur). Un dispositif de vidange : bouchon avec joint d’étanchéité. Un dispositif de contrôle du niveau d’huile : voyant avec surface transparente.

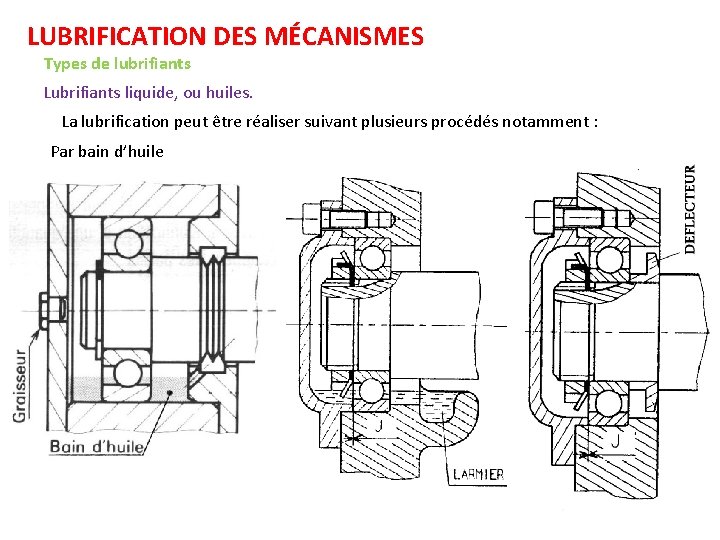

LUBRIFICATION DES MÉCANISMES Types de lubrifiants Lubrifiants liquide, ou huiles. La lubrification peut être réaliser suivant plusieurs procédés notamment : Par bain d’huile

LUBRIFICATION DES MÉCANISMES Types de lubrifiants Lubrifiants liquide, ou huiles. La lubrification peut être réaliser suivant plusieurs procédés notamment : Par circulation forcée.

LUBRIFICATION DES MÉCANISMES Types de lubrifiants Lubrifiants solides. Ils sont utilisés comme additifs dans les grasses et les huiles afin d’améliorer leurs propriétés. Les plus utilisés sont le graphite et le soufre.
