lubricantes para n Rodamientos La lubricacin incorrecta representa
…lubricantes para n Rodamientos
La lubricación incorrecta representa hasta un 50% de los fallos de rodamientos. Las aplicaciones de rodamientos tienen grandes variaciones de carga, velocidad, temperatura ambiente, y una lubricación correcta exige una equiparación exacta de la grasa a la aplicación de rodamiento.
Un lubricante adecuado deberá satisfacer los siguientes requerimientos: * Formar una película entre los elementos de rodamiento y las superficies de rodadura y separadores. 2. *Proteger los componentes del rodamiento contra la corrosión. * Eliminar el calor generado por el rodamiento cuando está en operación. *Prevenir la infiltración de basura y/u otra materia extra que pudiera entrar al
Propieda des Grasas lubricantes (designaciones) LGMT 2 LGMT 3 LGEP 2 LGWM 1 LGMB 2 LGHB 2 LGEM 2 LGEV 2 LGLT 2 LGLC 2 LGHQ 3 LGWA 2 LGFC 2 Espesant e Jabón de litio Jabón de litio/ calcio Comple jo calcio sulfona to Jabón de litio/ calcio Jabón de litio Jabón de calcio complej a Jabón de litio complej o Jabón de calcio Aceite base Aceite mineral Aceit e miner al Aceite mineral Aceite minera l Aceite de diéster Aceite de éster/ mineral Aceite vegetal Tempera tura º C 30/+12 0 20/+1 10 30/+11 0 20/+1 20 20/+15 0 20/+1 20 55/+11 0 40/+12 0 20/+15 0 30/+14 0 20/+80 Descripc ión Grasa multius o industri al y para automo ción Grasa extre ma presi ón Extrem a presión, grasa para baja temper atura Grasa extre ma presió n, altam ente visco sa Grasa altamen te viscosa para alta temper atura y extrem a presión Grasa altame nte viscos a con aditivo s lubrica ntes sólidos Grasa baja temper atura para funcion ar a altas velocid ades Grasa alta temper atura Grasa para extensa gama de temper atura Grasa adecua da para usar equipo s de elabora ción de aliment os
Lubricante Temperatura admisible funcionamiento Aceites minerales Aceites sin aditivos EP Por ejemplo, aceites para máquinas, aceites hidráulicos Aceites EP Por ejemplo, aceites industriales y para cajas de cambio de automóviles Aceites EP Por ejemplo, aceites para engranajes diferenciales (automóviles), aceites para engranajes hipoides 120 º C 110 º C 100 º C 120 º C Aceites sintéticos Poliglicoles, poli-α – olefinas Diésteres, siliconas Grasa De base lítica, pliurea, bentonita, complejas de calcio 110 º C 120 º C de
LUBRICACIÓN POR GRASA G = 0. 005 D B Donde : G = cantidad de grasa (g) D= diámetro exterior del rodamiento (mm) B= anchura o altura total del rodamiento (mm) Grupo Tipo de grasa Rango de temperaturas (F) I II IV V De uso general Para alta temperatura Para temperatura media Para baja temperatura Para temperatura en extremo alta -40 – 250 0 -300 32 -200 -67 -225 hasta 450
LUBRICACIÓN POR ACEITE Cuando se monten rodamientos que deban ser lubricados con aceite se deberá aceitar los caminos de rodadura y los elementos rodantes. También hay que asegurarse de que después del montaje, los rodamientos no giren a velocidad, y sobre todo que no giren bajo carga, antes de suministrarse el aceite. La frecuencia con la que debe de cambiarse el aceite depende principalmente de las condiciones de funcionamiento y de la cantidad de aceite. Generalmente, el fabricante de la máquina especificará los intervalos adecuados.
…Deterioros y picaduras
En la mayoría de los casos sucede a consecuencia de deteriorarse las superficies de trabajo de sus piezas : desgaste abrasivo; deformaciones plásticas y picaduras. Además, tienen lugar las roturas de los elementos
Picaduras sobre la pista
Picaduras y oxidación en bolillas

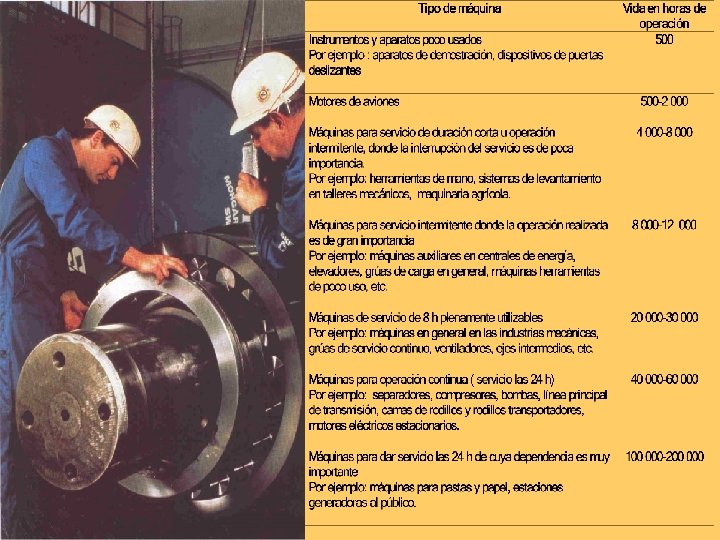

VIDA UTIL Y CARGA Todos los cojinetes tienen vida útil limitada y en algún momento presentaran falla por fatiga, debida a la tensión por contacto a la que se somete. La relación entre carga P y vida útil L, para cojinetes de contacto giratorio es: Donde K es igual a 3 para cojinetes de bolas y 10/3 para rodillos. Además las unidades de P están en lb o N, y L en revoluciones
CONSIDERACIONES PARA SELECCIONAR UN RODAMIENTO • Magnitud y dirección de carga • Carácter de carga • Longevidad requerida • Particulares características del medio ambiente • Exigencias particulares de la construcc. de toda la máquina • Precio de costo admisible
DETERMINACION DEL TAMAÑO Y DEL TIPO CONSTRUCCIÓN -CAPACIDAD DE CARGA DINAMICA( C) Se usa para seleccionar rodamientos que deben girar sometidos a carga. Se define como la carga constante sobre el rodamiento bajo la cual se obtendrá una vida del rodamiento de un millón de revoluciones. - CAPACIDAD DE CARGA ESTATICA ( C 0) Se usa para asegurar que un rodamiento no esté sobrecargado cuando funcione a velocidades muy bajas, cuando esté sometidos a movimientos de oscilaciones lentos
- CARGA DINAMICA EQUIVALENTE la carga radial o axial, constante en magnitud y dirección, que tendría la misma influencia en la duración del rodamiento que las cargas reales - DURACION experimentadas por éste.
Aplicaciones…
Cilindros secadores en Máquinas papeleras
Guías en coladas continuas
Rodamientos de apoyo para un eje de hélice de buque
Ejes de rotor en ventiladores
Eje de rotor en máquinas eléctricas
Astilladoras de madera
Rodamientos de ruedas de automóviles
Eje de salida de Caja de Cambios de Atomóviles
Ruedas, palier, alternados, eje volante, cigueñal, piñón de ataque
…otras aplicaciones
