LTE VBOX on Line LTE 5 LTE VBOX

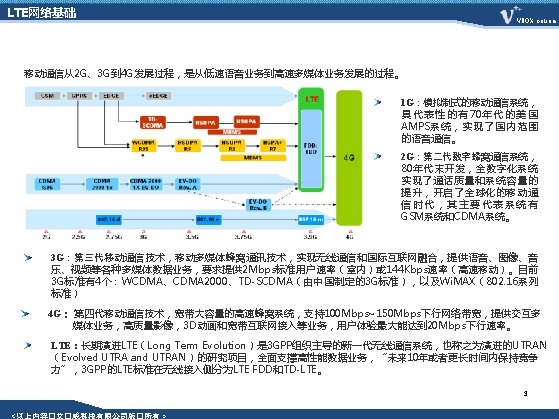

LTE网络基础 VBOX on. Line LTE频段划分 5

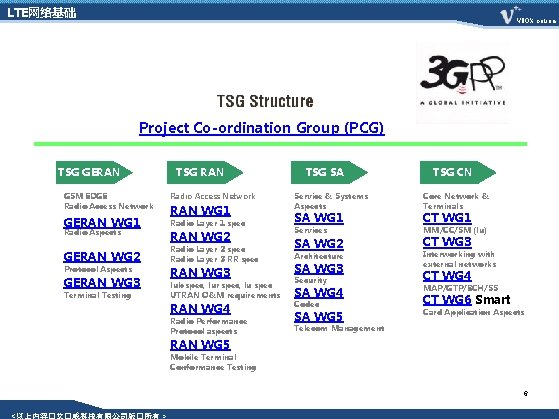

LTE网络基础 VBOX on. Line 3 GPP组织架构 Project Co-ordination Group (PCG) TSG GERAN TSG RAN GSM EDGE Radio Access Network GERAN WG 1 Radio Layer 1 spec Radio Aspects GERAN WG 2 Protocol Aspects GERAN WG 3 Terminal Testing RAN WG 1 RAN WG 2 Radio Layer 2 spec Radio Layer 3 RR spec RAN WG 3 lub spec, lur spec, lu spec UTRAN O&M requirements RAN WG 4 Radio Performance Protocol aspects TSG SA TSG CN Service & Systems Aspects Core Network & Terminals Services MM/CC/SM (lu) SA WG 1 SA WG 2 Architecture SA WG 3 CT WG 1 CT WG 3 Interworking with external networks Security CT WG 4 Codec CT WG 6 Smart SA WG 4 MAP/GTP/BCH/SS SA WG 5 Card Application Aspects Telecom Management RAN WG 5 Mobile Terminal Conformance Testing 6

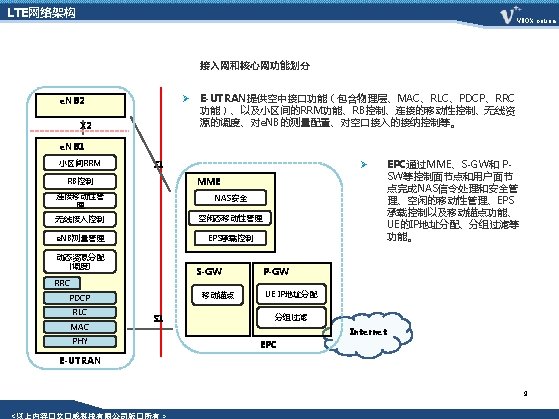

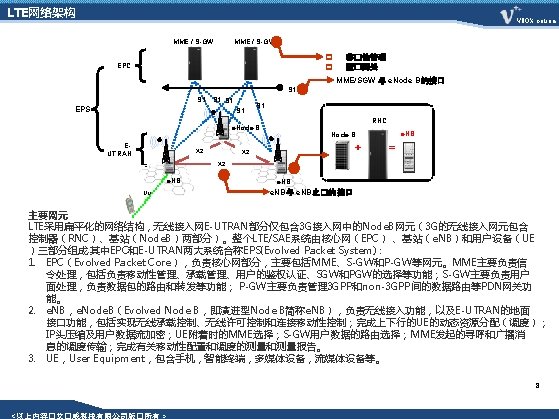

LTE网络架构 VBOX on. Line LTE EPC网架构 控制面消息 SAE-GW: SGW+PGW 运营商业务 用�面数据 Rx SGi S 6 d PCRF HSS Gx S 6 a S 4 S 2 a/c e. PDG S 10 x SGW S 5 (GTP) S 11 SGSN 非 3 GPP 接入网络 S 2 b PGW S 3 S 10 x MME EPC S 10 S 1 -MME 切� RNC BSC 2 G无�网 BTS S 1 -U Node. B 3 G 无� 网 e. Node. B 3 GPP CS 核心网 4 G无�网 Ø EPC系统能够支持多种接入技术,即能和现有3 GPP 2/3 G系统进行互通,也能支持Non-3 GPP 网络(例如WLAN、CDMA、Wimax)的接入。 13

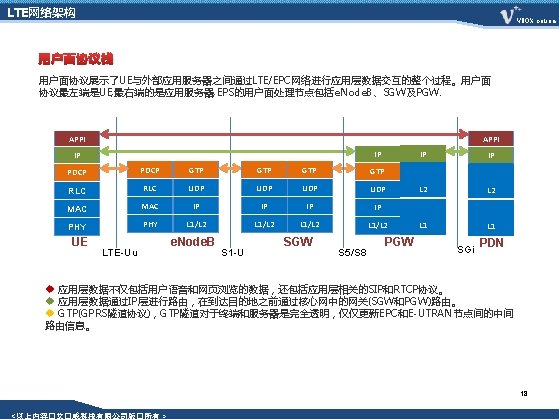

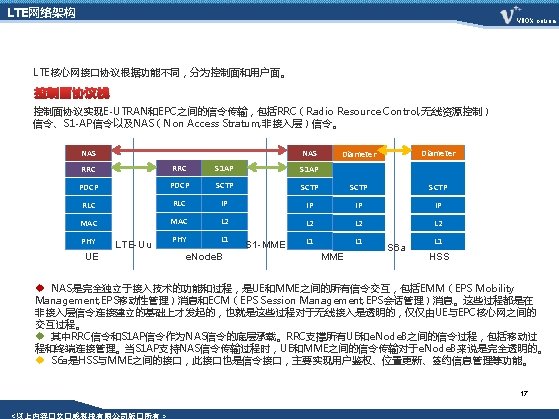

LTE网络架构 VBOX on. Line 根据接口功能的不同,LTE系统接口可以分为两类,信令接口和数据接口。纯LTE接入情景下,网络架构及相应接口协议如下: NAS S 1 MME 信令接口 S 6 a MME S 1 AP Diameter SCTP/TC P IP 数据接口 HSS RCPF IP L 1/L 2 Sig 信令流 L 1/L 2 GTP-C 数据流 UDP Diameter S 11 SCTP/TC P IP L 1/L 2 NAS RRC UDP RLC MAC PHY e. NB IP L 1/L 2 S 1 -U Sig GTP-U/GTPC GTP-U PDCP UE Data IP L 1/L 2 S 5/S 8 Data IP UDP SGW Gx PGW L 1/L 2 SGi PDN
LTE网络架构 VBOX on. Line GTP��介� Ø GTP(GPRS Tunnel Protocl, GPRS隧道协议)的基本 功能是提供网络节点之间的隧道建立,分为GTP-C和 GTP-U两类。 ØGTP-C(GTP-控制面)负责传送路径管理、 隧道管理、移动性管理和位置管理等相关信令 消息,用于对传送用户数据的隧道进行控制。 ØGTP-U(GTP-用户面)用于对所有用户数据 进行封装并进行隧道传输; Ø 在EPC网络中,GTP-C使用GTPV 2版本,GTP-U使 用GTPV 1版本。 Ø 在EPC网络中使用GTP-C的接口包括S 11、S 3、S 4、 S 10以及S 5/S 8。使用GTP-U的接口包括S 1 -U和S 12。 消息�型� 路径管理消 息 消息�例 GTPC/GTP-U UDP IP IP L 2 L 1 S 11/S 3/S 4/S 1 U/S 12 消息方向 Echo Request Echo Response 隧道管理消 息 Create Bearer Request Create Bearer Response 移�性管理 消息 PGW SGW, SGW MME/S 4 -SGSN SGW, SGW PGW Modify Bearer Request MME/S 4 -SGSN SGW, SGW PGW Modify Bearer Response PGW SGW, SGW MME/S 4 -SGSN Delete Bearer Request PGW SGW, SGW MME/S 4 -SGSN Delete Bearer Response MME/S 4 -SGSN SGW, SGW PGW Identification Request 新MME/SGSN 老MME/SGSN Identification Response 老MME/SGSN 新MME/SGSN

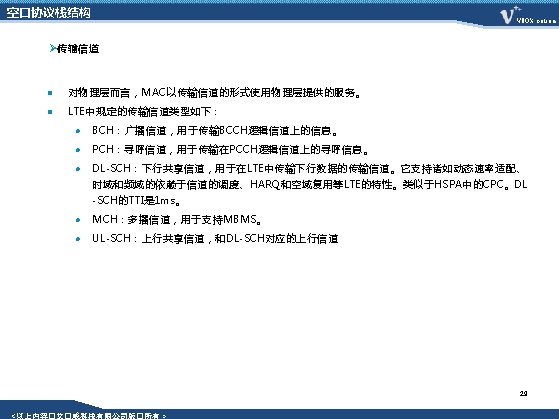

空口协议栈结构 VBOX on. Line LTE 上行/下行信道 BCCH PCCH CCCH DTCH MCCH MTCH ��信道 BCH DL-SCH PCH MCH 物理信道 PBCH PDCCH PDSCH PMCH 上行信道 CCCH DTCH ��信道 RACH UL-SCH 物理信道 PRACH PUCCH PUSCH 27
