ÁLTALÁNOS INFORMÁCIÓK A FÉLÉVRŐL Tervfajták, dokumentáció részek, Dokumentáció azonosítás, tervfelépítés BME: 2014. ELŐADÁSSOROZAT 01. Veszely Károly Mobil: + 36 30 688 0171; + 36 20 283 6430 E-mail: kveszely@t-online. hu; veszelyk@mvmpaks 2. hu

ÁLTALÁNOS INFORMÁCIÓK A FÉLÉVRŐL, Előadási program 1. 2. 3. 4. 5. Tervfajták, dokumentáció részek, Dokumentáció azonosítás, tervfelépítés; Rendszer, berendezés és készülék azonosítás KKS/RDS, Rendszerjelölések>szabályok>funkciójelölések>Ké szülékjelölések>szabályok; Szakági kapcsolatok (gépészet, villamos, irányítástechnika, építészet, környezetvédelem, társadalmi kapcsolatok. ); Megvalósíthatósági tanulmányok; Műszaki, kiviteli, megvalósulási tervek, kezelési és karbantartási utasítások; BME; 2014; ELŐADÁS 01 Veszely Károly 2

ÁLTALÁNOS INFORMÁCIÓK A FÉLÉVRŐL, Előadási program 6. 7. Specifikációs lapok listák; Lefutó vezérlések, szabályozások, csoportlogikák (pl. szivattyú csoportlogika); 8. Blokkindítás, üzemvitel, környezetvédelem; 9. Fő rendszerek; 10. Kisegítő rendszerek; 11. Villamos adatszolgáltatás, Irányítástechnikai adatszolgáltatás; 12. Elrendezési tervek, építészeti adatszolgáltatás; BME; 2014; ELŐADÁS 01 Veszely Károly 3

ÁLTALÁNOS INFORMÁCIÓK A FÉLÉVRŐL, Előadási program 13. Karbantarthatóság, megközelíthetőség (szempontok, elrendezése, ütemezés); 14. Ajánlati felhívás, műszaki specifikáció (cél, felépítés, tartalom) BME; 2014; ELŐADÁS 01 Veszely Károly 4

ÁLTALÁNOS INFORMÁCIÓK A FÉLÉVRŐL, Gyakorlat A tantermi gyakorlatok és a házi feladat elvégzése során egy erőművi blokk tervezést végezzük el fő vonalaiban. A képzésben részvevők négy csoportot alkotnak. Úgy mint, HRSG+póttüzelés és tüzelőanyag ellátás, gázturbina, gőzturbina és tápház; hőszolgáltatás. A blokk szintű kezelési utasítást a három csoport együtt készíti el. BME; 2014; ELŐADÁS 01 Veszely Károly 5

ÁLTALÁNOS INFORMÁCIÓK A FÉLÉVRŐL, Gyakorlat Az elkészített tervcsomagokat a félév végén a csoportok előadás formájában ismertetik oly módon, hogy mindkét csoport a másik témakörét adja elő elsősorban a vonatkozó tervcsomag alapján, valamint a témafelelős csoport felkészítési segítségével. BME; 2014; ELŐADÁS 01 Veszely Károly 6

ÁLTALÁNOS INFORMÁCIÓK A FÉLÉVRŐL, Gyakorlat A kezelési utasítás ismertetés szintén előadás formájában történik, oly módon, hogy a csoport minden tagja felkészül a kezelési utasítás egy-egy részéből, és azt ismerteti a többiek előtt. BME; 2014; ELŐADÁS 01 Veszely Károly 7

Mottó I. A tervkészítő célja, hogy mindazt, amit elképzelt az adott létesítményről tervek, listák, leírások formájában úgy jelenítsen meg, hogy az mások számára is magától érthető módon megismerhető, megérthető, megépíthető, üzemeltethető, karbantartható és végül leszerelhető legyen, mindez környezetbarát módon. BME; 2014; ELŐADÁS 01 Veszely Károly 8

Mottó II. A tervezői szabadság nem egyenlő a tervezés utáni szabadsággal! BME; 2014; ELŐADÁS 01 Veszely Károly 9

Mottó III. A tervezés a feladat megértésével kezdődik! BME; 2014; ELŐADÁS 01 Veszely Károly 10

Mottó IV. A tervekre a legnagyobb csapást a megvalósítás szokta mérni! BME; 2014; ELŐADÁS 01 Veszely Károly 11

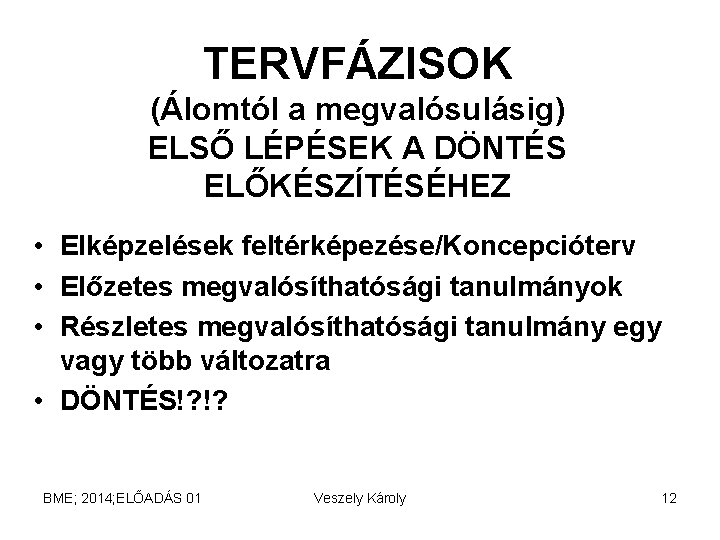

TERVFÁZISOK (Álomtól a megvalósulásig) ELSŐ LÉPÉSEK A DÖNTÉS ELŐKÉSZÍTÉSÉHEZ • Elképzelések feltérképezése/Koncepcióterv • Előzetes megvalósíthatósági tanulmányok • Részletes megvalósíthatósági tanulmány egy vagy több változatra • DÖNTÉS!? !? BME; 2014; ELŐADÁS 01 Veszely Károly 12

TERVFÁZISOK (Álomtól a megvalósulásig) ELSŐ LÉPÉSEK A DÖNTÉS ELŐKÉSZÍTÉSÉHEZ Döntés alapján ajánlati felhívás készítése, vagy helyből tervezés BME; 2014; ELŐADÁS 01 Veszely Károly 13

TERVFÁZISOK (Álomtól a megvalósulásig) • Műszaki terv / Basic design • Kiviteli terv / Detailed Design • Üzembehelyezési dokumentáció / Commissioning plan • Garanciális mérési dokumentáció / Guarantee meassurement documentation BME; 2014; ELŐADÁS 01 Veszely Károly 14

TERVFÁZISOK (Álomtól a megvalósulásig) • Oktatási terv / Training plan • Megvalósulási dokumentáció / As built • Előzetes Kezelési és Karbantartási utasítások / Preliminary Operation and Maintenance Procedures BME; 2014; ELŐADÁS 01 Veszely Károly 15

Szakági tervezés (Fő csoportok) • • Gépészet, technológia Építészet Villamos technológia Irányítástechnika BME; 2014; ELŐADÁS 01 Veszely Károly 16

CÉLSZERŰ TARTALOMJEGYZÉK Koncepcióterv és Megvalósíthatósági tanulmányok Elsősorban a technológia szempontjából! (Mindig célszerű a feladatra szabni!) ELŐZMÉNYEK, BERUHÁZÓI CÉLKITŰZÉS 1. A MEGLÉVŐ KÖRNYEZET ISMERTETÉSE 2. AZ ERŐMŰ LÉTESÍTÉSÉNEK INDOKLÁSA 3. A VÁLASZTOTT MEGOLDÁS INDOKLÁSA 4. A TERVEZETT ERŐMŰ 5. AZ ÚJ LÉTESÍTMÉNY KAPCSOLÓDÁSA A KÖRNYEZETHEZ 6. A KÖRNYEZETI HATÁSVIZSGÁLAT ADATAI 7. ENERGETIKAI ÉS ÜZEMELTETÉSI ALAPADATOK 8. MEGVALÓSÍTHATÓSÁGI ÜTEMTERV 9. BERUHÁZÁSI ÉS ÜZEMELTETÉSI KÖLTSÉGEK 10. BERENDEZÉSEK BESZERZÉSÉNEK KONCEPCIÓJA 11. A BERUHÁZÁS ÉS ÜZEMELTETÉS SZERVEZÉSE 12. MINŐSÉGBIZTOSÍTÁS 13. AZ ENGEDÉLYEZÉS HELYZETE ÖSSZEFOGLALÁS BME; 2014; ELŐADÁS 01 Veszely Károly 17

CÉLSZERŰ TARTALOMJEGYZÉK Koncepcióterv és Megvalósíthatósági tanulmányok (Mindig célszerű a feladatra szabni!) A vizsgálatok végzése során törekedni kell a szakágak (gépész; villamos; irányítástechnika; építészet; környezetvédelem) közötti kiegyensúlyozottságra! A cél az, hogy a szakágak egymás előnyeit kihasználva kiegyensúlyozott műszaki megoldást eredményezzen! BME; 2014; ELŐADÁS 01 Veszely Károly 18

Tervtartalom 00_00 Bokk 1. Gépész szakterület 1_01_P&I 1_02_Műszaki leírás 1_03_Mérőhely lista 1_04_Beállítási és paraméter lista 1_05_Szerelvény lista 1_06_Csővezeték lista 1_07_Készülékek, berendezések listája 1_08_Berendezések műszaki adatai 1_09_Elrendezési tervek 1_10_Határpont lista 1_11_Csőizometriák 1_12_Csőlista 1_13_Csőtartók 1_14_Szilárdsági számítások 1_15_Hegesztési terv 1_16_Szállítói tárolás és szerelési előírások 1_17_Tisztítási terv BME; 2014; ELŐADÁS 01 1_18_Nyomáspróba terv 1_19_Felületvédelmi terv 1_20_Hőszigetelési terv 1_21_Minőségvizsgálati és ellenőrzési terv 1_22_Kezelési utasítás 1_23_Karbantartási utasítás 1_24_Berendezések gépkönyvei 1_25_Berendezések, készülékek rajzai 1_26_Üzembehelyezési és próbaüzemi terv 1_27_Garanciális mérési terv 1_28_Munkavédelmi terv 1_29_Oktatási terv 1_30_Tűzvédelmi terv 1_31_Nyomástartó edények 1_50_Tartálypódiumok tervei 1_60_Műszerlevegő ellátás 1_70_Labor Veszely Károly 19

TERVFÁZIS TARTALOM (Csak részlet) Teljes anyag: SZAKAGI_tervfazisok: „Célszerű tervtartalmak szakáganként tervezési fázis szerinti bontásban”) 00_00 1. Bokk Műszaki terv Kiviteli terv Üzembehelye zési terv Átadási dokumentáció Gépész szakterület 1_01_ P&I X X - X 1_02_ Műszaki leírás X X - X 1_03_ Mérőhely lista X X - X 1_04_ Beállítási és paraméter lista - X 1_05_ Szerelvény lista X X - X 1_06_ Csővezeték lista X X - X BME; 2014; ELŐADÁS 01 Veszely Károly 20

Műszaki leírás Fő tartalma Teljes anyag: MUSZAKI_LEIRAS: XXXX Ellátó rendszer Műszaki Leírás 1 JOGI NYILATKOZATOK, ÁLTALÁNOS JÓTÁLLÁSI FELTÉTELEK 2 RENDSZER ÉS ANNAK HATÁRAI 3 A RENDSZER FOLYAMATAINAK LEÍRÁSA 4 INDÍTÁS ELŐTTI TEVÉKENYSÉGEK 5 INDÍTÁS 6 ÜZEMELÉS NYOMONKÖVETÉSE 7 LEÁLLÍTÁS 8 ÜZEMSZÜNETI TEVÉKENYSÉGEK 9 FOLYAMATIRÁNYÍTÁS 10 BIZTONSÁGI ÉS ÜZEMELÉSI KOCKÁZATOK BME; 2014; ELŐADÁS 01 Veszely Károly 21

Minta csőlistára Drwg. No. : KKS code No. Design Denomination DN PN Cooling and 03 HJL 10 BR 003 ignition air 03 QEB 10 BR 010 Service air 04 HHF 10 BR 010 Fuel oil Rev. : PIPE LIST OF 04 HHG 10 BR 00 1 04 HHM 10 BR 00 2 04 HHM 20 BR 00 1 04 HHM 20 BR 00 2 04 HHR 10 BR 001 04 HHR 20 BR 001 04 HJG 10 BR 002 04 HJG 10 BR 003 04 HJG 11 BR 001 BME; 2014; ELŐADÁS 01 Gas line of burner Atomising steam Burner purge steam line PB gas line of ignition gas PB gs line of ignition gas Press. Temp. [barg] [°C] Mediu m 150 10 7 20 air 50 10 7 20 25 25 12 20 10 1. 5 20 40 25 16 245 steam 25 25 16 245 25 25 16 25 25 15 Modified by: Date: Thick. Welding Dimensio Of ns Materia qualifica insula Comm OD x th. tion l ent [mm x rel. table mm] [mm] No. St 35. 8 I 159 x 4, 5 - air St 35. 8 I Light St 35. 8 I oil Natural St 35. 8 I gas 60, 3 x 2, 9 31, 8 X 2, 6 - 108 x 4 - St 35. 8 I 44, 5 x 2, 6 50 steam St 35. 8 I 31, 8 X 2, 6 50 245 steam St 35. 8 I 31, 8 X 2, 6 50 16 245 steam St 35. 8 I 31, 8 X 2, 6 50 25 16 245 steam St 35. 8 I 21, 3 X 2, 6 40 15 10 1. 5 20 PB gas St 35. 8 I 21, 3 X 2, 6 - 15 16 1. 5 20 PB gas St 35. 8 I 21, 3 X 2, 6 - Veszely Károly 22

Minta szeleplista Drwg. No. : No. Rev. : VALVE LIST OF Denomination (working place of armature) KKS code Design DN PN Connected pipe Press. Temp [barg] [°C] Medium Material Type of conn. Dimensions OD x t [mm x mm] Manufacturer of valve Manufacturer's valve code Comment Drum 50 100 55 300 Sat. Steam St. 35. 8 I 60, 3 x 5 welded Shut off valve Manual 04 HAD 10 AA 509 Drum 15 100 55 300 Sat. Steam St. 35. 8 I 21, 3 x 2, 6 welded Shut off valve Manual 04 HAD 10 AA 510 Drum 15 100 55 300 Sat. Steam St. 35. 8 I 21, 3 x 2, 6 welded Shut off valve Manual 04 HAD 10 AA 521 Drum 50 100 55 300 Sat. Steam St. 35. 8 I 60, 3 x 5 welded Shut off valve Manual 04 HAD 10 AA 601 Drum 65/100 100/25 55 300 Sat. Steam St. 35. 8 III 76, 1 x 6, 3 welded Spring-loaded corn. v. Aut. 04 HAH 30 AA 321 Main steam line 200 100 55 450 Sup. steam 15 Mo 3 219, 1 x 10 welded Gate valve E. motor 04 HAH 30 AA 501 Main steam line 15 100 55 450 Sup. steam 15 Mo 3 21, 3 x 2, 6 welded Shut off valve Manual 04 HAH 30 AA 521 Main steam line 150 100 55 450 Sup. steam 15 Mo 3 168, 3 x 7, 1 welded Shut off valve E. motor 04 HAH 31 AA 601 Main steam line 65/100 160/40 55 450 Sup. steam 15 Mo 3 108 x 4 welded Spring-loaded corn. v. Aut. 04 HAH 35 AA 021 Start up line 65 100 55 450 Sup. steam 15 Mo 3 76, 1 x 6, 3 welded Throttle valve E. motor 04 HAH 35 AA 521 Start up line 100 55 450 Sup. steam 15 Mo 3 108 x 5, 6 welded Shut off valve E. motor 04 HAN 11 AA 501 Drainage before ECO 25 100 55 250 31, 8 x 3, 2 welded Shut off valve Manual 04 HAN 18 AA 521 Emergency blowdown line of drum 04 HNA 20 AA 421 Flue gas duct 04 LAB 51 AA 021 St. 35. 8 I Type of actuator Date: 04 HAD 10 AA 501 Water Type of valve Modified by: Shut off valve 100 65 55 300 Water Flue gas St. 35. 8 III 76, 1 x 6, 3 welded flanged Butterfly valve E. motor 1 0. 1 150 Feed water line 50 100 83 160 Feed water St. 35. 8 III 57 x 4, 5 welded Control valve 04 LAB 51 AA 303 Feed water line 125 100 83 160 Feed water St. 35. 8 III 133 x 7, 1 welded Gate valve Manual 04 LAB 51 AA 321 Feed water line 125 100 83 160 Feed water St. 35. 8 III 133 x 7, 1 welded Gate valve E. motor 04 LAB 51 AA 322 Feed water line 125 100 83 160 Feed water St. 35. 8 III 133 x 7, 1 welded Gate valve E. motor BME; 2014; ELŐADÁS 01 E. motor Veszely Károly 23

Minta főberendezés listára MAIN EQUIPMENT OF Drwg. No. : Rev. : Modified by: HLJ AN 001, 002 04 HHA AV 001, 002 04 HLA AN 04 HLA AC SET Reference No. on drawing NUMBER OF SORT EQUIPMEN T UNIT KEY 03 DENOMINATION 2 Cooling air fan 2 Burners 101 1 Fan 001 1 Steam Coil Air Preheater HHD AV 001, 002 2 Burners 05 HLA AN 101 1 Fan 05 HLA AC 001 1 Steam Coil Air Preheater 06 HHD AV 001, 002 2 Burners 06 HLA AN 101 1 Fan 06 HLA AC 001 1 Steam Coil Air Preheater BME; 2014; ELŐADÁS 01 Veszely Károly MAIN TECHNICAL DATA 05 FUNCTION KEY PREFIX NUMBER KKS CODE Date: COMMENT 12, 5 m 3/min; 5930 Pa Gas: 27, 3 MW/burner Oil: 29, 7 MW/burner 63000 Nm 3/h; 4800 Pa Air: -20/+25°C; Steam: 16 bar(g); 245°C; max. 1310 kg/h Gas: 27, 3 MW/burner Oil: 29, 7 MW/burner 63000 Nm 3/h; 4800 Pa Air: -20/+25°C; Steam: 16 bar(g); 245°C; max. 1310 kg/h Gas: 27, 3 MW/burner Oil: 29, 7 MW/burner 63000 Nm 3/h; 4800 Pa Air: -20/+25°C; Steam: 16 bar(g); 245°C; max. 1310 kg/h 24

Elrendezési rajz részlet BME; 2014; ELŐADÁS 01 Veszely Károly 25

Elrendezési rajz részlet BME; 2014; ELŐADÁS 01 Veszely Károly 26

Elrendezési rajz részlet BME; 2014; ELŐADÁS 01 Veszely Károly 27

Tervtartalom szabályozottsága 191/2009 (IX. 15) Kormány rendelet az építőipar kivitelezési tervekről 1. Sz. Melléklet: A kivitelezési tervdokumentáció tartalma BME; 2014; ELŐADÁS 01 Veszely Károly 28

Dokumentáció azonosító A cégek a terveik, dokumentumaik, dokumentációk egyértelmű, összetéveszthetetlen megkülönböztetésére - rendszerint saját maguk - azonosító rendszert dolgoznak ki, amellyel minden dokumentumukat, dokumentációikat ellátják. A dokumentumok és dokumentációk nyilvántartása ennek az azonosítónak a felhasználásával történik. BME; 2014; ELŐADÁS 01 Veszely Károly 29

Dokumentáció azonosító • A dokumentáció azonosítóhoz kiegészítő információt hordozó jelcsoportok is kapcsolódhatnak, amelyek a dokumentum revíziójára, valamint érvényességi/jóváhagyatási fázisbeli állapotáról adnak információt. • Gyakori, hogy a szállítók az egyes projekteket a projektre utaló megkülönböztető azonosítóval látják el. BME; 2014; ELŐADÁS 01 Veszely Károly 30

Dokumentáció azonosító • Rendszerint a projekt végfelhasználója/megrendelője is saját maga részére kifejlesztett azonosító rendszert használ, amelyben az adott projektet/létesítményt kezeli. BME; 2014; ELŐADÁS 01 Veszely Károly 31

Dokumentáció azonosító A dokumentáció azonosító felépítésénél törekedni kell a logikus egymásra épülő hierarchia kialakításra. Az elhatározott szabályokat következetesen be kell tartani. Nem célszerű kivételeket képezni, mert azt mindig fejben kell tartani, és az pl. személycseréknél elfelejtődik, ami minden esetben zavarokat és félreértéseket okoz. BME; 2014; ELŐADÁS 01 Veszely Károly 32

Dokumentáció azonosító A dokumentáció azonosító lehet tiszta numerikus felépítésű vagy vegyes, betű - és számcsoportokból felépülő karaktersorozat. PÉLDÁK: Betű-szám/szám-betü kombinációból álló azonosító: Készülék azonosító: BUW-301; 622 A-061 BME; 2014; ELŐADÁS 01 Veszely Károly 33

Példák Dokumentáció azonosítókra Betű-szám/szám-betű kombinációból álló azonosító: Készülék azonosító: BUW-301; 622 A-061 Projekt, vagy főberendezés/rendszer azonosító: TVK-XX-2 -TE-4 -I-101; PROJEKT 3 -42120456 -001; 30548 -18 C-023; E 03 -98450 BME; 2014; ELŐADÁS 01 Veszely Károly 34

Dokumentáció azonosító • Szám karakterekből álló azonosító: 117 -21267; (és a fantázia szárnyalhat) Valójában a logikusan egymásra épülő, kellő variációs lehetőséget nyújtó rugalmas hierarchikus rendszer a lényeg. BME; 2014; ELŐADÁS 01 Veszely Károly 35

Előírások • MSz EN 61346 -2: Ipari rendszerek, berendezések, készülékek és ipari termékek. Strukturálási alapelvek és referencia jelölések • Országos Atomenergia Hivatal: 2. 3 Sz. ; 5. 2. 3. Sz. ; 6. 2. 3. Sz. útmutató: A dokumentálás szabályozása és a nyilvántartások BME; 2014; ELŐADÁS 01 Veszely Károly 36

Előírások • ISO 7200: Technical product documentation _ Data fields title blocks and document headers BME; 2014; ELŐADÁS 01 Veszely Károly 37

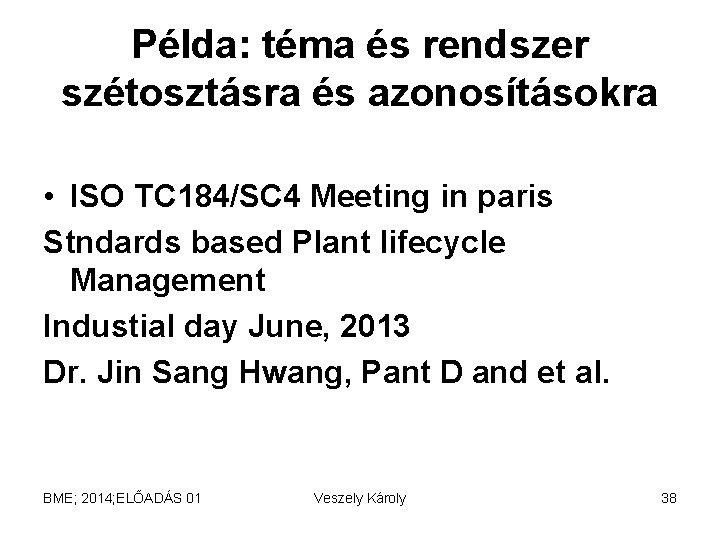

Példa: téma és rendszer szétosztásra és azonosításokra • ISO TC 184/SC 4 Meeting in paris Stndards based Plant lifecycle Management Industial day June, 2013 Dr. Jin Sang Hwang, Pant D and et al. BME; 2014; ELŐADÁS 01 Veszely Károly 38

Feladat kiadás 1. Csoportok kialakítása, csomagok és az azokat felépítő rendszerek kiosztása: • HRSG+póttüzelés+segédrendszerek, • Gázturbina és segédrendszerek, • Gőzturbina és segédrendszerek, • Hőszolgáltatás. BME; 2014; ELŐADÁS 01 Veszely Károly 39

Feladat kiadás 2. Dokumentációk meghatározása, listák kialakítása (szerelvény, csővezeték, mérőhely jegyzék, villamos fogyasztói jegyzék, rajzlista). 3. Dokumentációs rendszer kialakítása. 4. Rendszerekre lebontott ütemterv dokumentációs tartalommal, felelősökkel együtt. BME; 2014; ELŐADÁS 01 Veszely Károly 40
