Általános fűtési rendszerek A fűtési rendszer áll egy energiaátalakítóból(legyen az kazán vagy más hőtermelő), a működéséhez nélkülözhetetlen energiahordozókból(pl. szén, földgáz, nap), a csőrendszerből, mely eljuttatja a kívánt helyiségbe a megtermelt hőt, ill. a fűtőtestből, mely leadja a hőt. Manapság a kazánoknál a légellátás, maga a kazán és az égéstermék elvezetése egy rendszert alkot.

Megfelelő rendszer kiválasztásának szempontjai: l l l Teljesítmény / ár Üzembentartási költségek Fűtendő terület nagysága Épület határoló szerkezetinek nagysága Épület hőtechnikai tulajdonságai

Fűtési rendszerek fajtái l l Falfűtés Padlófűtés Hősugárzás Fűtőtest

Padlófűtés-helyes és helytelen A felfűtés hatására kitágulnak a csövekdilatációs zónák kialakítása szükséges

Energia átalakítók l Kazánok(kondenzációs, zárt-nyitott égésterű kazán) l Megújuló hőtermelők (pl. napkollektor, hőszivattyú)

Kazánok csoportosítása l Energiahordozók szerint : vegyes-, szén-, földgáz-, folyékonygáz tüzelésű; elektromos, megújuló energia felhasználású l Vízhőmérséklet szerint : hagyományos hőm. , alacsony hőm. , kondenzációs l Égőtere szerint : kis és nagyláng szabályzású, lángmodulációs

Megújuló hőtermelők A nagyobb házaknál leginkább alkalmazott alternatív megoldások: l Napenergiával működő(napkollektor) l Abszorpciós elven működő( hőszivattyú)

hőszivattyú l Egy kompresszor a csővezetékben olyan munkaközeget keringet, melynek igen alacsony a forráspontja, csak nagy nyomás alatt cseppfolyósodik. A hideg oldali hőcserélő előtt a folyékony halmazállapotban lévő munkaközeg nyomását egy nyomáscsökkentő szelep leejti kb. 5 bar-ra. Ekkor a munkaközeg hevesen elpárolog, kb. 0 0 C-ra lehűl és a párolgáshoz szükséges hőt a hőcserélő másik oldalán átfolyó környezeti közegből (vízből, levegőből, termálvíz hulladékból. szennyvízből, stb ) vonja el, annak lehűtésével. A kb. 50 C -re felmelegedett munkaközeget a kompresszor elszívja, besűríti 15 25 bar nyomásra, melytől a lecsapódó munkaközeg felmelegszik 40 600 C-ra. A lecsapódásnál felszabadul az a hő, melyet a környezetből elvont, megnövelve a kompresszorba betáplált és hővé átalakult energiával. Mindezt az energiát a másik hőcserélőn áthaladva átadja a fűtési rendszerben keringő fűtőközegnek

Fűtési rendszerek-légkollektor

Alkalmazhatósága: l l épületek kiegészítő fűtésére átszellőztetésére melegvíz előállítására páramentesítésre

Működése A napsugárzás hatására a kollektoron átáramló levegő felmelegszik és ezt a meleg levegőt hasznosítják fűtésre. A napkollektorral ellentétben, ahol a kollektoron átfolyó víz melegszik fel, itt nem áll fent a csőtörés esete ill. kisebb a kollektor abszolút tömege ill. az energiafogyasztása is. A légkollektor előtt található egy szűrő(külön vagy beleintegrálva) mely a szennyeződés- és pollenmentes levegőért felelős. A rendszer része továbbá a ventilátor, mely a levegő áramlását végzi.

Felépítése A hőszigetelt merev keretre üveg vagy polikarbonát lap kerül Az abszorber lemez nyeli el a hőt, mely szelektív matt fekete bevonatú

Típusai: l TOPSOLAR l TWINSOLAR(beépített napelemes)

l TOPSOLAR l TWINSOLAR

Energiatermelés Már kevés szórt fénynél is üzemel (minimális hatásfokkal) Tiszta napos időben akár 70%-os hatásfok elérhető.

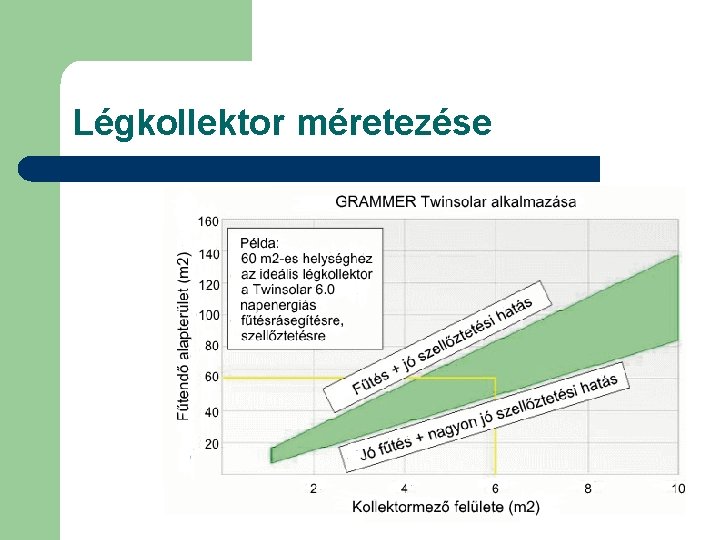

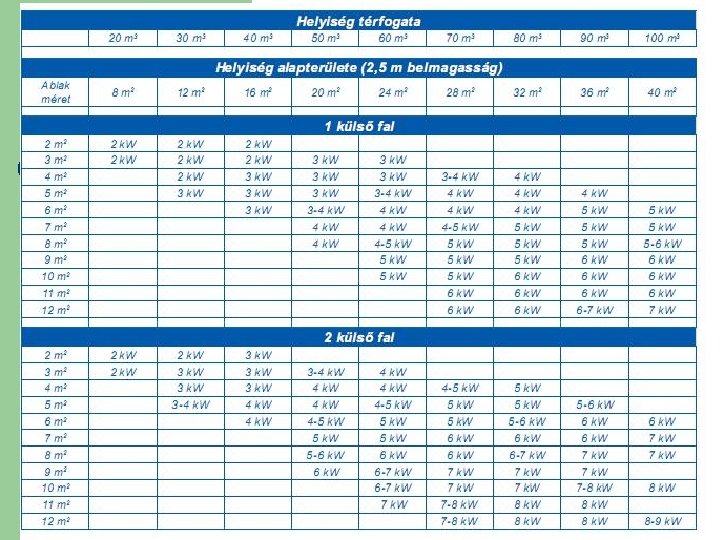

Légkollektor méretezése

Kialakításai: Léghűtés, melegvíz előállítás, szellőztetés Alkalmazása: Családi házak, nyaralók

Légfűtés, melegvíz előállítás, kontrollált szellőztetés hővisszanyeréssel Alkalmazása: Családi házak, nyaralók

Terményszárítás Alkalmazása: mezőgazdaság

Hypocaustum Az épület nagytömegű részeiben (tégla-, kőfal, padló) kialakított zárt légcsatornákban keringő levegőt a légkollektorok felmelegítik, a levegő a hőenergiát az épületrészeknek közvetlenül adja le. A levegővel fűtött épületrészek sugárzó hőleadással (fal-, padlófűtés) fűtik a helyiséget.

Fűtés-hűtés rendszer: Kombinált megoldás: míg a kollektor felmelegíti a szobát, a hőcserélő rendszer hideg levegőt enged a szobába a ventillátorok segítségével

Egy másik megoldás: hőtárolós kályha

Felépítése l l l Nagy hőtároló képességű vastartalmú tömbök(régen samot téglák) Hőszigetelő burkolat Fűtőbetétek Ventillátor(kis méretű társainál nincs ilyen, gravitációs elvű ) Szűrőbetét Hálózati ellátás(1 ill. 3 F)

Működése A fűtőbetétek éjszaka felmelegítik a tömböket, melyek nem hűlnek le a hőszigetelés miatt és a termosztáttal vezérelt ventillátor a beszívott és felmelegített levegőt kijuttatja a szobába. Töltésszabályzóval és időjárás-érzékelővel kombinálva annyi energiát vesz fel, amennyi elegendő a következő napra.

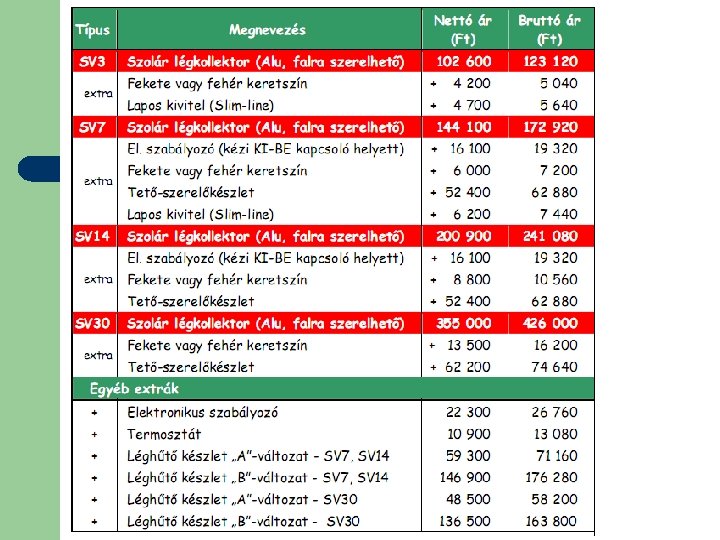

Teljesítmény-ár arány

Bár elég drága az üzemeltetési költség (pl. a hőszivattyúhoz képest) viszont a készülék ára viszonylag olcsó

Összehasonlítás l Légkollektor l Hőtárolós kályha l Egyszeri beruházási költség, fogyasztása gyakorlatilag nulla. Üzemeltetési költsége nincs A hatásfok időjárásfüggő, nem lehet elsődleges fűtésrendszernek használni l Ez lehet alap fűtésrendszer, mellé esetleg kiegészítő fűtésként Minimális meghibásodási lehetőség Közel 100%-os hatásfok Üzemeltetési költsége drága l l l
