Lösungen zur SYST-Klausur Was ist UML ? � Eine vollständige objektorientierte Methode Eine graphische Modellierungssprache Ein Standard der OMG Was versteht man unter einer Instanz ? Ein bestimmtes Objekt einer Klasse Objekt in einer Assoziation � Eine Klasse aus einer Aggregation Was ist ein Netzplan aus Sicht des Projektmanagements? � Darstellung eines Computernetzes mit allen Hardwarekomponenten Graphische Darstellungsmethode in der Kapazitätsplanung � Darstellung der Verantwortlichkeiten in einem Projekt © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke 1

Lösungen zur SYST-Klausur Netzplan Vorgang-Nr. Frühester Anfang Frühestes Ende Dauer Spätester Anfang Spätestes Ende 4 5 8 1 2 6 3 7 9 © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke 10 2

Lösungen zur SYST-Klausur Netzplan Vorgang-Nr. Frühester Anfang Frühestes Ende Dauer Spätester Anfang Spätestes Ende 1. 2. 1. 1 0 8 2. 8 0 8 4 8 13 5 13 18 2 8 12 4 10 14 1. 3 8 14 2. 6 8 14 1. 5 13 28 2. 15 18 33 1. 8 27 33 2. 15 27 33 1. 6 14 27 2. 13 14 27 1. 9 27 32 2. 5 28 33 1. 10 33 41 2. 8 33 41 1. 7 14 16 2. 2 31 33 © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke 3

Lösungen zur SYST-Klausur Kapazitätsbelastungsdiagramm 16 14 12 10 8 6 4 2 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke 4

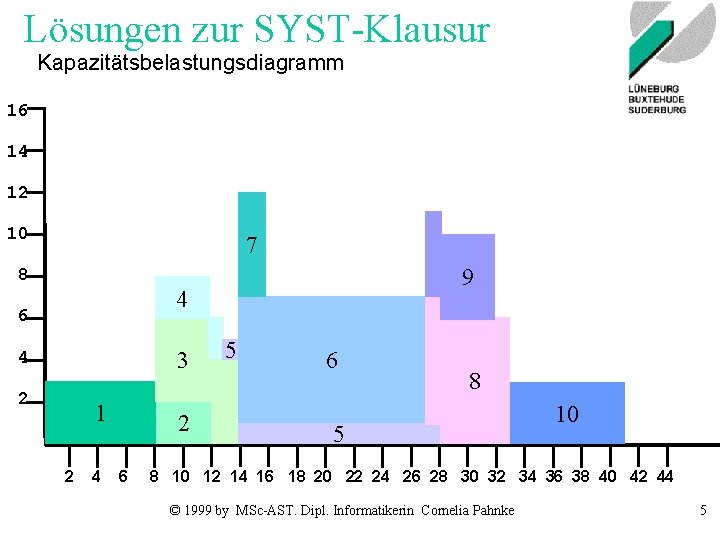

Lösungen zur SYST-Klausur Kapazitätsbelastungsdiagramm 16 14 12 10 7 8 9 4 6 3 4 2 1 2 4 2 6 5 6 8 5 10 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke 5

Lösungen zur SYST-Klausur Kapazitätsbelastungsdiagramm unter Berücksichtigung der Kapazitätsbeschränkung: 16 14 12 10 8 7 4 6 3 4 2 1 2 4 2 6 5 9 10 8 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke 6

Lösungen zur SYST-Klausur SA-Diagramm: Technologie neue Technologie existierende Technologie aktuelles physisches Modelliere neue Systemumgebung 1. Entwerfe interne Ereignissicht 2. Externer/ interner Dialog Systemumgebungsmodell neues physikalisches Implementierungsmodell Konsolidiere Grobdesign 4. essentielle Anforderungen Implementierungsmodell Entwerfe externe Ereignissicht 3. Zugeordnete Ereignisreaktionsmodelle Verhaltensanforderungen Anwender Feindesign © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke 7

Lösungen zur SYST-Klausur ER-Diagramm: Abteilung Lieferant 1 M N Abteilung/ Arbeitnehmer Ware/ Lieferant N potentiell. Lief. /Ware Arbeitnehmer M 1 Lager Ware/ Arbeitnehmer N M Ware/ Manager N N M Inventar N © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke 8

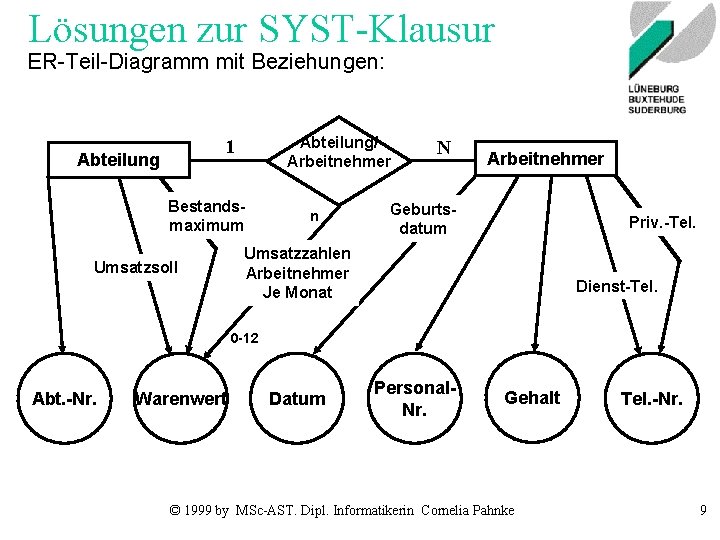

Lösungen zur SYST-Klausur ER-Teil-Diagramm mit Beziehungen: Abteilung/ Arbeitnehmer 1 Abteilung Bestandsmaximum Umsatzsoll n N Arbeitnehmer Geburtsdatum Priv. -Tel. Umsatzzahlen Arbeitnehmer Je Monat Dienst-Tel. 0 -12 Abt. -Nr. Warenwert Datum Personal. Nr. Gehalt © 1999 by MSc-AST. Dipl. Informatikerin Cornelia Pahnke Tel. -Nr. 9
