Láseres Moleculares l Ulises 5/21/2021 Ruiz Corona Ulises Ruiz Corona
Introducción l Este tipo de láseres se basa en los niveles de energía vibracionales de las moléculas en cuestión. 5/21/2021 Ulises Ruiz Corona
1. Niveles de energía vibracional: estan asociados con la oscilación de los átomos en la molécula. 2. Niveles de energía rotacional: estan asociados con la rotación de la molécula. 5/21/2021 Ulises Ruiz Corona
Algunos láseres moleculares Láser de Dióxido de Carbono (CO 2). Ø Ø Láser de Nitrógeno (N 2). Ø Láser de Excímero. 5/21/2021 Ulises Ruiz Corona
Láser de Dióxido de Carbono (CO 2). l La acción láser en una molécula de CO 2 fue descubierta por Patel en 1964. 5/21/2021 Ulises Ruiz Corona
l El CO 2 es el gas en el que se produce la acción láser, pero agregando otros gases en el tubo láser se puede aumentar la eficiencia total del láser. El láser estándar de CO 2 incluye en el medio activo una mezcla de CO 2 con N 2 y He 5/21/2021 Ulises Ruiz Corona
Modos de oscilación 5/21/2021 Ulises Ruiz Corona
Transiciones láser • A la transición al modo de tensión simétrico le corresponde una longitud de onda de 10. 6 m. • A la transición del modo de flexión le corresponde una longitud de onda de 9. 6 m. 5/21/2021 Ulises Ruiz Corona
La presión del gas dentro del tubo del láser de CO 2 es 5 -30 Torr, de los cuales el 10% es gas CO 2, 10% N 2 y el resto es He. 5/21/2021 Ulises Ruiz Corona
Propiedades del láser de CO 2 Elevada potencia de salida. Los láseres de CO 2 producen más de 10, 000 W en continuo. Ø El espectro de salida se sitúa en la región infrarroja (IR). Ø Su rendimiento es alto (por encima del 30%). Ø Pueden operar tanto en forma continua como en pulsada. Ø 5/21/2021 Ulises Ruiz Corona
Ø La potencia de salida media es de 75 W/m para flujo de gas lento, y por encima de unos pocos de cientos de W/m para flujo de gas rápido. Ø Muy fácil de manejar, y los gases no son tóxicos. 5/21/2021 Ulises Ruiz Corona
Láser de Nitrógeno l El láser de nitrógeno fue desarrollado por primera vez en 1963 y se ha vendido como un producto comercial desde 1972. 5/21/2021 Ulises Ruiz Corona

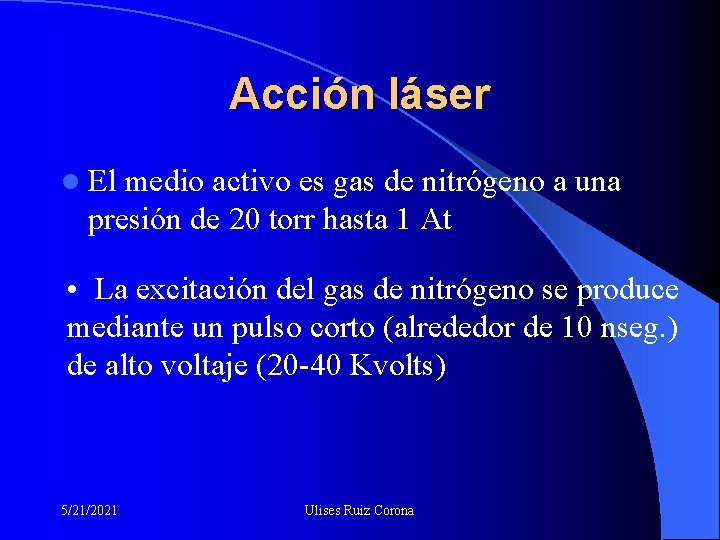

Acción láser l El medio activo es gas de nitrógeno a una presión de 20 torr hasta 1 At • La excitación del gas de nitrógeno se produce mediante un pulso corto (alrededor de 10 nseg. ) de alto voltaje (20 -40 Kvolts) 5/21/2021 Ulises Ruiz Corona
El láser de nitrógeno es un láser pulsado 5/21/2021 Ulises Ruiz Corona
Propiedades del láser de nitrógeno Ø Emiten radiación en la región ultravioleta (UV) del espectro electromagnético a una longitud de onda de 337. 1 nm. Ø Es un láser muy simple y barato. Ø Los pulsos tienen una potencia de pico muy elevada hasta unos cuantos Mega Watts. 5/21/2021 Ulises Ruiz Corona
Ø La frecuencia del pulso por encima de 1, 000 Hz. Está limitada por efectos de calentamiento. Ø La longitud del pulso es del orden de 10 nseg. Ø Ø Energía por pulso es de unos cuantos m. J. Potencia promedio hasta de unos cientos m. W. Ø Rendimiento total alrededor de 0. 1%. 5/21/2021 Ulises Ruiz Corona
Principales aplicaciones del láser de nitrógeno. Ø Bombeo óptico por medio de un láser de colorante Ø Espectroscopía en el espectro ultravioleta. Ø Analísis no destructivos, realizados por calentamiento de la muestra con un pulso de un láser de nitrógeno. Ø Medidas de procesos muy rápidos (fotografiando con pulsos de iluminación muy cortos). 5/21/2021 Ulises Ruiz Corona
Láser de Excímero l El láser de excímero fue inventado en 1971, en la URSS, por un grupo de cientificos: Basov, Danilychev y Popov. 5/21/2021 Ulises Ruiz Corona
l Esta molécula está compuesta por un átomo de gas noble: Argon, Kripton o Xenon y un átomo de halogeno: Flúor, Cloro, Bromo o Yodo. 5/21/2021 Ulises Ruiz Corona
Láser de Excímero Longitudes de onda (nm) Ar. Cl 175 Ar. F 193 Kr. F 248, (275) Xe. F 351, 353, (460) Kr. Cl 222, (240) Xe. Cl 308, 351 Xe. Br 282, (300) 5/21/2021 Ulises Ruiz Corona
5/21/2021 Ulises Ruiz Corona
Debido a los requerimientos de rápido y fuerte bombeo, se suele utilizar descarga transversal (en ángulo recto con el eje del láser) 5/21/2021 Ulises Ruiz Corona
Propiedades de los láseres de excímero Ø Los láseres de excímero emiten el el espectro ultravioleta. Ø La radiación se emite únicamente en pulsos cortos. Ø La longitud de cada pulso es del orden de picosegundos a microsegundos. Ø La presión del láser dentro del tubo es elevada: 1 -5 At. Ø El rendimiento de los láseres de excímero comerciales es un pequeño porcentaje. 5/21/2021 Ulises Ruiz Corona
Aplicaciones del láser de excímero Fotolitografia- procesado de materiales con un alto grado de precisión (hasta fracciones de micras). Ø Corte de tejidos biológicos sin afectar al material circundante. Ø Corrección de defectos de la visión – cortando capas muy delicadas de la superficie externa de la córnea, reestructurándola y evitando así la necesidad de gafas. Ø 5/21/2021 Ulises Ruiz Corona
Ø Marcar productos – Debido a que la corta longitud de onda del láser de excímero es absorbida por cualquier material, con un simple láser es posible marcar todo tipo de materiales, como plásticos, vidrio, metal, etc. 5/21/2021 Ulises Ruiz Corona
Referencias l http: //www. um. es/LEQ/laser/Ch-6/F 6 s 1 t 8 p 3. html 5/21/2021 Ulises Ruiz Corona
