Löschwasserversorgung in der Grundausbildung

Löschwasserversorgung Seite 314 Wo bekommen wir das Löschwasser her ? o Aus dem Leitungsnetz o Aus dem Kühlschrank o Aus offenen Gewässern o Aus Behältern © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 314 Wo bekommen wir das Löschwasser her ? o Aus dem Leitungsnetz o Aus dem Kühlschrank o Aus offenen Gewässern o Aus Behältern © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 314 Wir unterscheiden zwischen rg so ve er s as as Unabhängiger W W un g er tral Zen r ve ser rs or g ung © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 337 Unabhängige Wasserversorgung Natürliche Wasserstellen • Flüsse • Bäche • Seen • Talsperren Künstliche Wasserstellen • Löschwasserbrunnen • Löschwasserteiche • Regenwasserzisternen © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 338 Unabhängige Wasserversorgung Anforderungen an unabhängige Wasserentnahmestellen • Gute und sichere Anfahrt • Gute und sichere Entnahme • Beschilderung © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

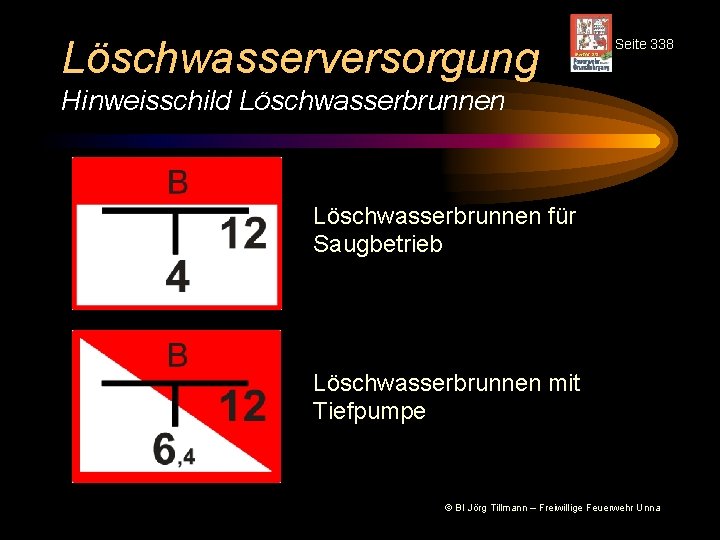

Löschwasserversorgung Seite 338 Hinweisschild Löschwasserbrunnen für Saugbetrieb Löschwasserbrunnen mit Tiefpumpe © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 338 Hinweisschild Löschwasserbehälter Hinweisschild auf eine Entnahme aus einem. Löschwasserbehälter © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 338 Hinweisschild Löschwasserbehälter Hinweisschild auf eine Saugstelle zur Löschwasserentnahme © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

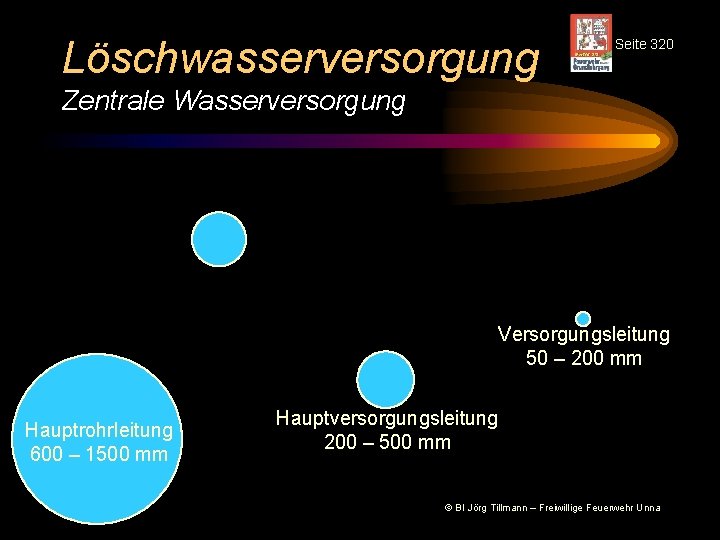

Löschwasserversorgung Seite 320 Zentrale Wasserversorgung Versorgungsleitung 50 – 200 mm Hauptrohrleitung 600 – 1500 mm Hauptversorgungsleitung 200 – 500 mm © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 320 -323 Rohrleitungssysteme Verästelungssystem Ringleitungssystem Vorkommen: In äußeren (ländlichen) Bereichen In inneren (städtischen) Bereichen © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 321 Verästelungssystem Wasserbehälter © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 321 Verästelungssystem Wasserbehälter ROHRBRUCH geschiebert unbrauchbar © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 322 Ringleitungssystem Wasserbehälter © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 322 Ringleitungssystem Wasserbehälter ROHRBRUCH geschiebert © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

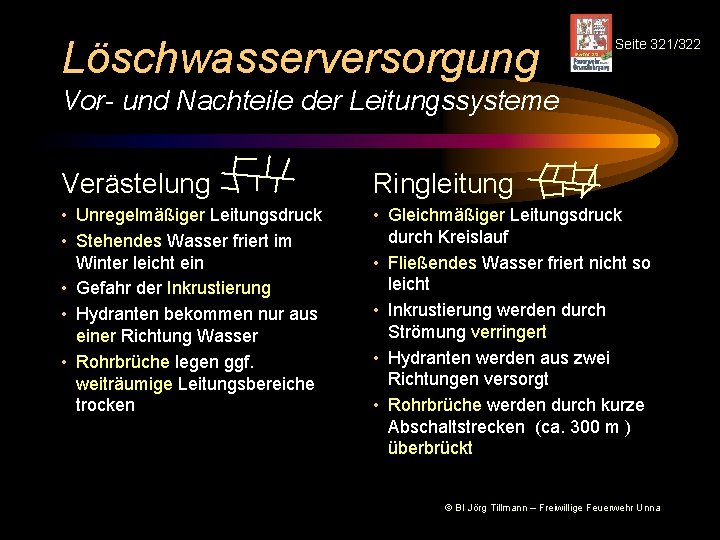

Löschwasserversorgung Seite 321/322 Vor- und Nachteile der Leitungssysteme Verästelung Ringleitung • Unregelmäßiger Leitungsdruck • Stehendes Wasser friert im Winter leicht ein • Gefahr der Inkrustierung • Hydranten bekommen nur aus einer Richtung Wasser • Rohrbrüche legen ggf. weiträumige Leitungsbereiche trocken • Gleichmäßiger Leitungsdruck durch Kreislauf • Fließendes Wasser friert nicht so leicht • Inkrustierung werden durch Strömung verringert • Hydranten werden aus zwei Richtungen versorgt • Rohrbrüche werden durch kurze Abschaltstrecken (ca. 300 m ) überbrückt © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 323 -337 Hydrantenarten Überflurhydrant mit Fallmantel © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Überflurhydrant mit Fallmantel Seite 334 © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Überflurhydrant ohne Fallmantel Seite 333 © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 330 Unterflurhydrant © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 327 Hydrantenschild H 100 2, 0 Nennweite der Rohrleitung in Millimetern Abstände in Metern 6, 0 © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 327 Auffinden eines Unterflurhydranten H 100 5, 0 2 Meter 5 Meter © BI Jörg Tillmann – Freiwillige Feuerwehr Unna

Löschwasserversorgung Seite 323 -337 Handhabung von Hydranten Bei Inbetriebnahme: • Verschmutzungen beseitigen • Hydrant öffnen • Schmutzsicherungen entfernen • Hydrant spülen • Hauptventil grundsätzlich ganz öffnen und ½ Umdrehung zurück Nach Benutzung • Hauptventil ganz schließen (Entwässerung des Hydranten) • Schmutzsicherungen anbringen • Hydrant verschließen © BI Jörg Tillmann – Freiwillige Feuerwehr Unna
