LS 20112012 Mechanika zemin a zakldn staveb 2

LS 2011/2012 Mechanika zemin a zakládání staveb 2. přednáška Podpořeno projektem FRVŠ č. 2883/2011

Velikosti částic (frakce) balvanitá kamenitá štěrkovitá písčitá > 200 mm 60 -200 20 -60 6 -20 2 -6 0. 6 -2 0. 2 -0. 6 0. 06 -0. 2 b (boulders) cb (cobbles) g (gravel) s (sand)

f (fine) - jemnozrnné prachovité (hlinité) 0. 02 -0. 06 m (mould) 0. 006 -0. 02 0. 002 -0. 006 jílovité < 0. 002 mm c (clay)

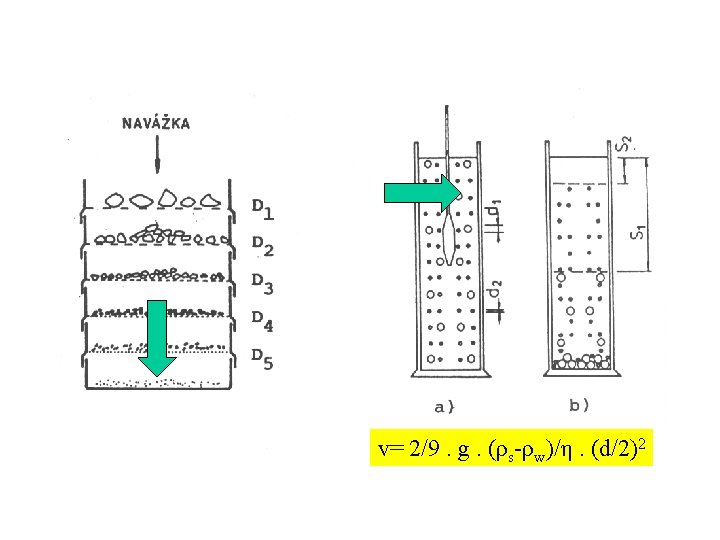

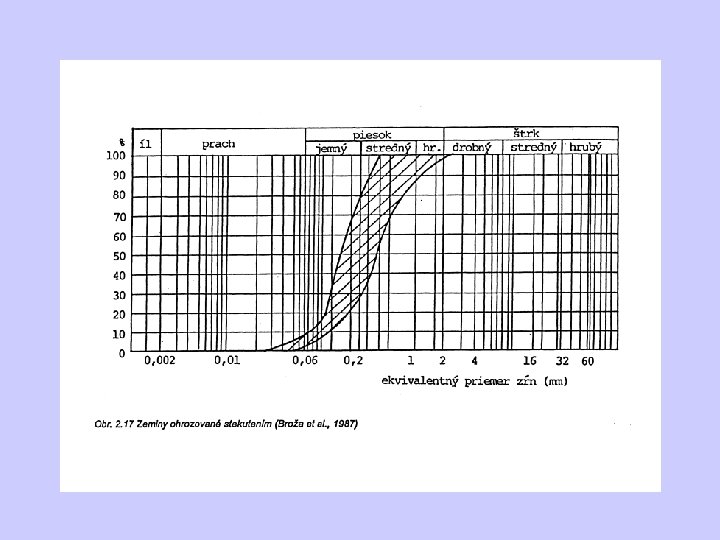

ZRNITOST • Zkouška zrnitosti SÍTOVÁ ZKOUŠKA (nad 0. 06 mm) HUSTOMĚRNÁ ZKOUŠKA Stokesův (usazovací) zákon KŘIVKA ZRNITOSTI

d 10

Vysoce namrzavé

CHARAKTERISTIKY KZ • Číslo nestejnozrnitosti • Cu=d 60/d 10 <5 … stejnozrnná • >15… nestejnozrnná • Číslo křivosti • Cc=d 30 / (d 10. d 60)

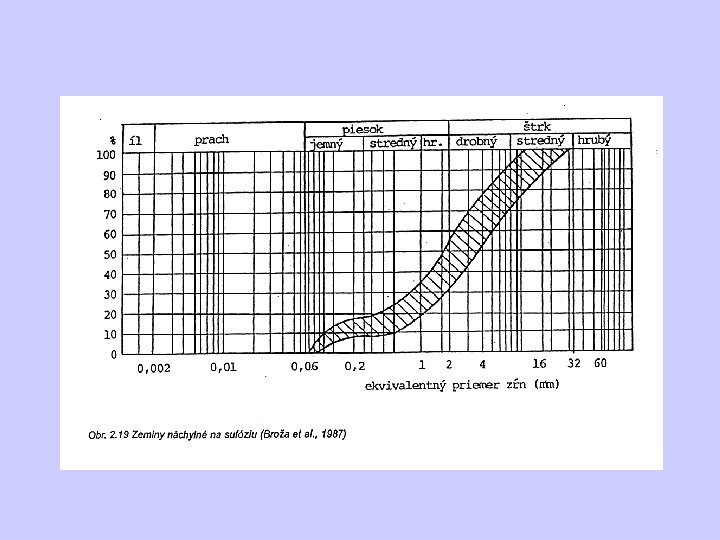

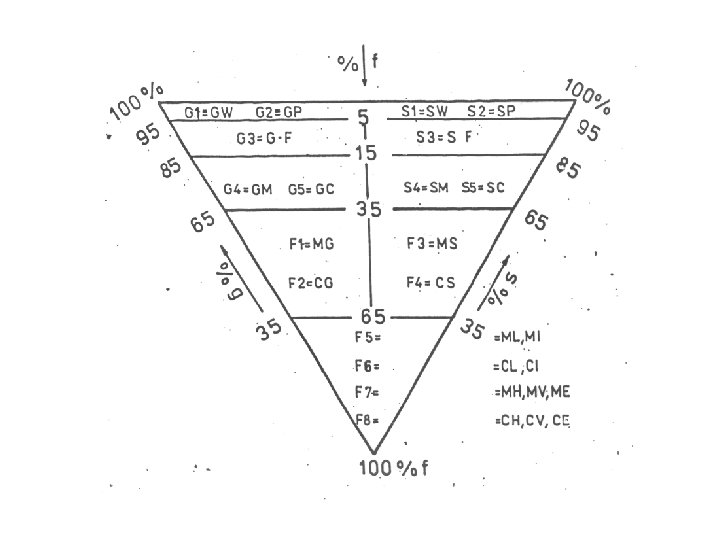

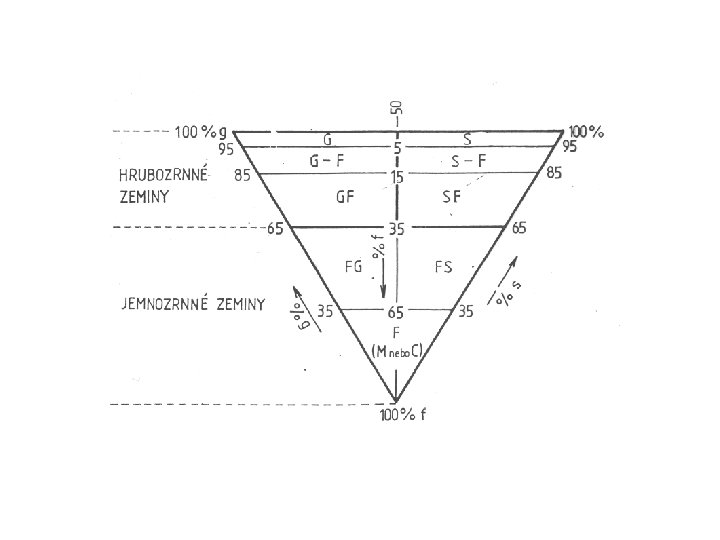

KŘIVKA ZRNITOSTI • Aplikace: obsah částic (%) – pojmenování frakcí klasifikace (pojmenování) zemin namrzavost propustnost vhodnost do betonu …

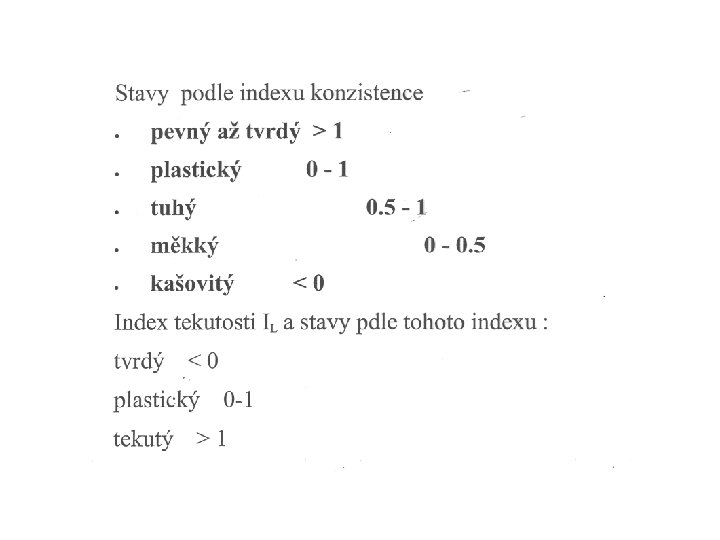

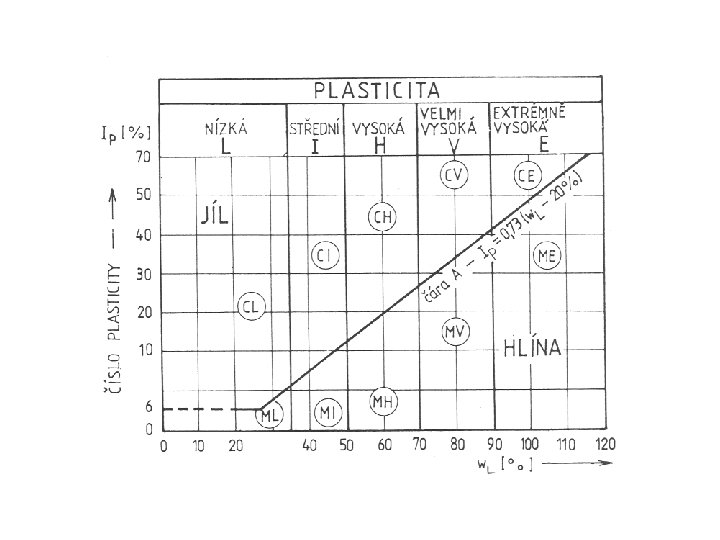

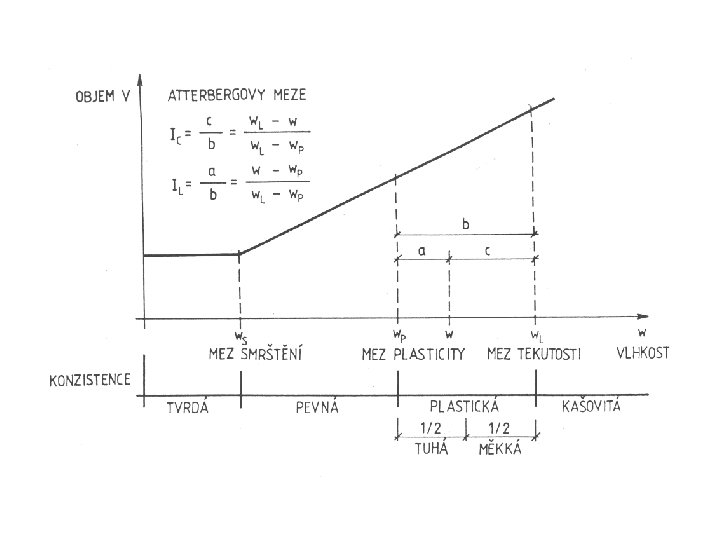

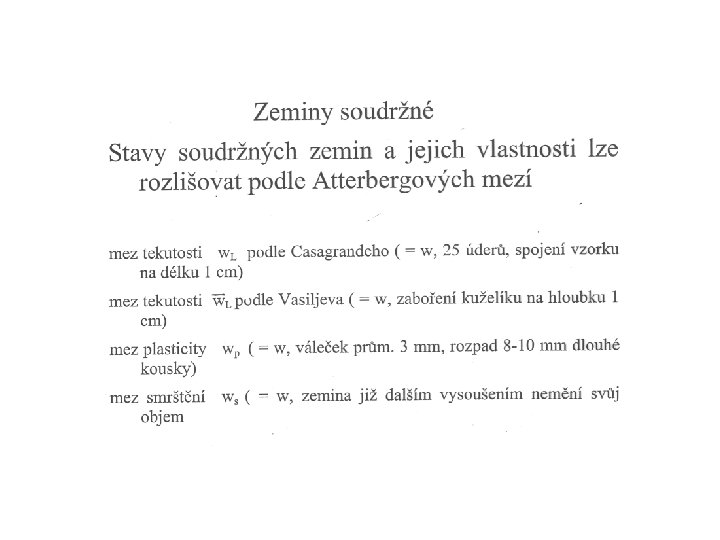

CHARAKTERISTIKY STAVU • Sypké zeminy ulehlost • Soudržné zeminy konzistence plasticita

ID=( emax-e)/(emax-emin) N max = 47, 6 % 6 kontaktů N min = 25, 9 % 12 kontaktů ID < 0, 33 - 0, 67 - 1 >1 kyprý středně ulehlý stmelený

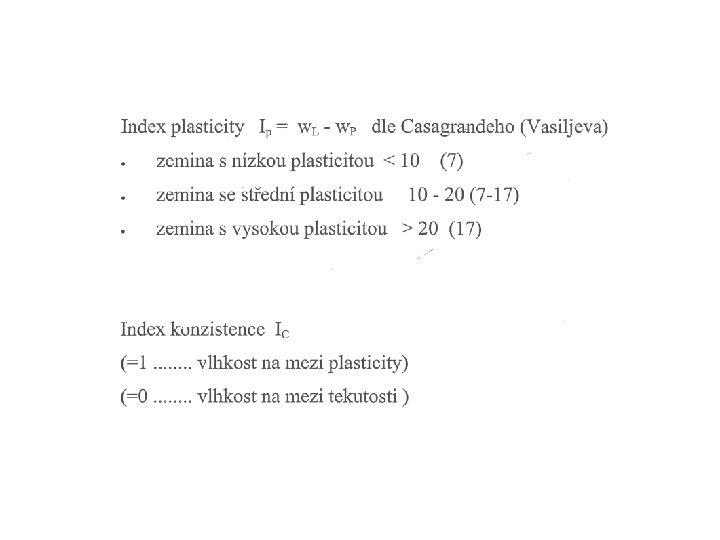

CASAGRANDE - miska H=10 mm, L=10 mm N=25 úderů VASILJEV - kuželík 76 g, 30 o, 10 mm - S, UK

norma zrušena

A příště ? • Voda v zeminách • Napětí v zeminách
