LẮP MẠCH ĐÈN CẦU THANG Tuần 8, tiết PP: 22 -23 -24. Bài hướng dẫn thực hành Giáo viên: Trần Như Thảo Tổ : Điện – Cơ – Tin học
Bài cũ: A • Vẽ sơ đồ nguyên lý mạch điện đèn ống huỳnh quang? O
Tiết 22: Hướng dẫn thực hành lắp mạch đèn cầu thang Mục tiêu tiết học: 1 - Hiểu nguyên lý hoạt động mạch đèn cầu thang. 2 - Vẽ được sơ đồ nguyên lý & sơ đồ lắp ráp mạch điện. 3 - Biết quy trình lắp mạch.
Khi nào người ta cần lắp mạch đèn cầu thang n Để điều khiển 1 đèn chung ở cầu thang, người ta cần lắp mạch đèn cầu thang. n Vậy yêu cầu hoạt động của đèn cầu thang khác đèn thường ở điểm nào n Khi cần điều khiển 1 đèn ở cầu thang, ta cần phải điều khiển ( tắt, đỏ ) ở 2 nơi khác nhau: ở dưới hoặc ở trên cầu thang.
Mạch đèn cầu thang A O CC D 1 K 2
A O C C 1 K 1 C C 2 D 1 K 2 Các em quan sát và nhận xét: Sơ đồ này có đúng không
Nhận xét và trả lời: Như vậy có bao nhiêu phương án vẽ sơ đồ cách lắp mạch đèn cầu thang? ¡ Có 2 phương án lắp mạch đèn cầu thang như các sơ đồ sau đây:

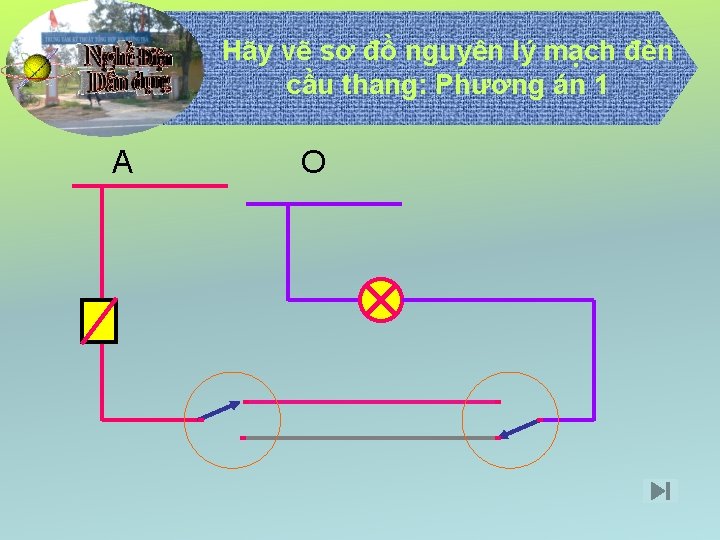

Hãy vẽ sơ đồ nguyên lý mạch đèn cầu thang: Phương án 1 A O
Vẽ sơ đồ nguyên lý mạch đèn cầu thang: Phương án 2 - A O
Hãy vẽ sơ đồ lắp ráp mạch đèn cầu thang: ( p. a. 1) A O Xem sơ đồ nguyên lý 1:
Hãy vẽ sơ đồ lắp ráp mạch đèn cầu thang: ( p. a. 2 ) A O Xem sơ đồ nguyên lý 2:
Quy trình lắp mạch: • Cho biết quy trình lắp mạch nên theo những bước nào? Đo, vạch dấu Vận hành thử Lắp bảng điện Kiểm tra mạch Lắp thiết bị (đèn ) Đi dây theo sơ đồ

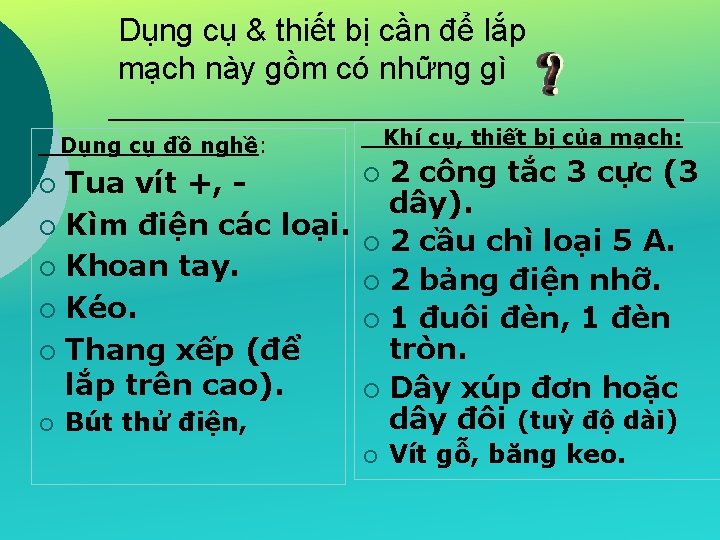

Dụng cụ & thiết bị cần để lắp mạch này gồm có những gì Dụng cụ đồ nghề: Tua vít +, ¡ Kìm điện các loại. ¡ Khoan tay. ¡ Kéo. ¡ Thang xếp (để lắp trên cao). ¡ ¡ Bút thử điện, Khí cụ, thiết bị của mạch: 2 công tắc 3 cực (3 dây). ¡ 2 cầu chì loại 5 A. ¡ 2 bảng điện nhỡ. ¡ 1 đuôi đèn, 1 đèn tròn. ¡ Dây xúp đơn hoặc dây đôi (tuỳ độ dài) ¡ ¡ Vít gỗ, băng keo.
Các nhóm nhận đề kiểm tra và trả lời? Hãy vẽ sơ đồ nguyên lý mạch đèn cầu thang? ¡ Kể tên các loại dụng cụ đồ nghề và các thiết bị, khí cụ cần để thực hành lắp 1 mạch đèn cầu thang? ¡
Lời dặn: l Các em về nhà chuẩn bị dụng cụ đồ nghề và các thiết bị cần thiết để tiết sau chúng ta thực hiện lắp 1 mạch đèn cầu thang.
Chaøo Möøng Ngaøy Nhaø Giaùo Vieät Nam 20 - 11 Chúc các thầy cô về dự giờ sức khoẻ và thành đạt.
Kết thúc công việc. • Nhân ngày Nhà Giáo Việt Nam 20 -11 Chúc các thầy cô về dự gìơ sức khoẻ & hạnh phúc.
