LOS SEMICONDUCTORES MATERIALES SEMICONDUCTORES GERMANIO Y SILICIO Estructura
- Slides: 9

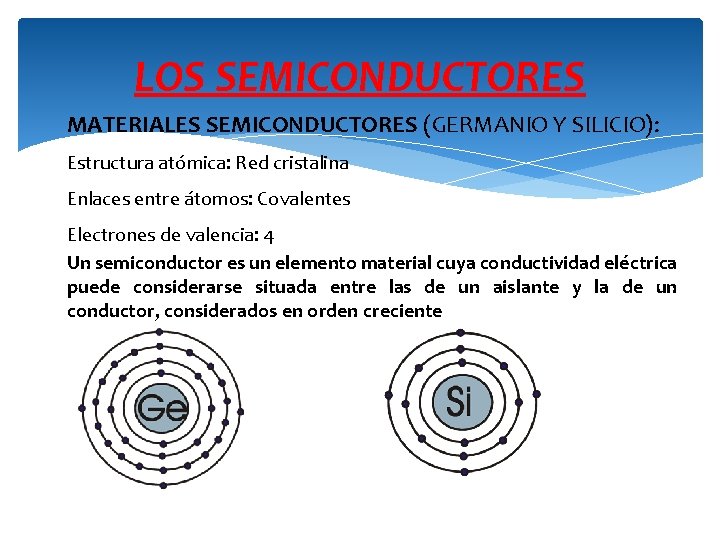

LOS SEMICONDUCTORES MATERIALES SEMICONDUCTORES (GERMANIO Y SILICIO): Estructura atómica: Red cristalina Enlaces entre átomos: Covalentes Electrones de valencia: 4 Un semiconductor es un elemento material cuya conductividad eléctrica puede considerarse situada entre las de un aislante y la de un conductor, considerados en orden creciente
Si Si Si Material Intrinseco Materiales extrínsecos Antimonio Arsénico Fósoforo Si Si 5 Si Si 3 Si Si TIPO n Boro Galio Indio TIPO p
DIODO Es un elementos de dos terminales formado por una unión p-n + Ánodo Cátodo

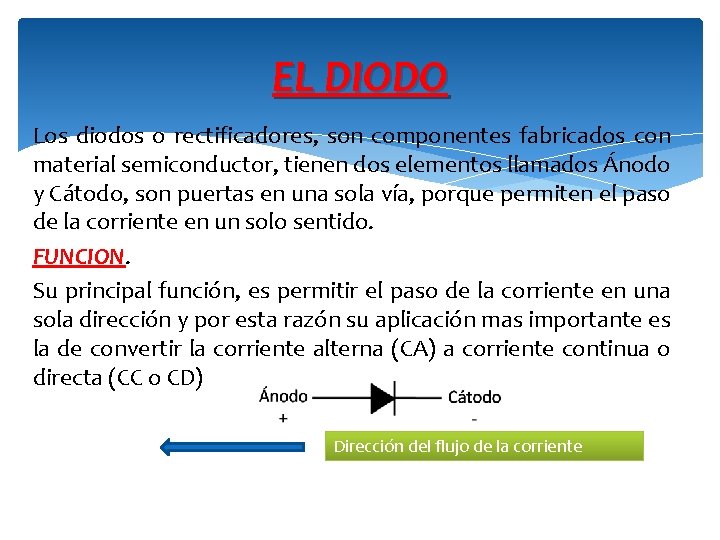

EL DIODO Los diodos o rectificadores, son componentes fabricados con material semiconductor, tienen dos elementos llamados Ánodo y Cátodo, son puertas en una sola vía, porque permiten el paso de la corriente en un solo sentido. FUNCION. Su principal función, es permitir el paso de la corriente en una sola dirección y por esta razón su aplicación mas importante es la de convertir la corriente alterna (CA) a corriente continua o directa (CC o CD) Dirección del flujo de la corriente
TIPOS DE DIODOS Los principales tipos de diodos son: v. DIODO RECTIFICADOR v. DIODO ZENER v. DIODO EMISOR DE LUZ O LED v. EL DIODO SCR(Rectificador controlado de silicio) v. EL FOTODIODO
SIMBOLOS DE LOS DIODOS
IDENTIFICACION DE LOS DIODOS POR UN BANDA GRIS BORDE BISELADO SIMBOLO PINTADO
IDENTIFICACION DE LOS DIODOS La corriente en un diodo se mueve de un polo negativo hacia uno positivo, el lado del símbolo que tiene la flecha, indica el terminal negativo o Cátodo y el otro lado el positivo o Ánodo. Los diodos se clasifican por su capacidad de manejar determinada corriente y voltaje. Un diodo de un amperio y 200 voltios, puede soportar hasta 1 amperio de corriente y 200 voltios de potencia. Si uno de estos factores se aumenta se destruye el diodo y probablemente el circuito que lo usa.
DIODO LED El diodo Emisor de Luz, es un tipo especial de diodo que produce luz cuando circula corriente a través de el, viene en colores, siendo el rojo el mas usado. Al igual que los diodos rectificadores tiene polaridad. El cátodo se indica generalmente por un borde plano o por un terminal mas corto que el otro Borde plano o lado corto (Cátodo)
