Long Reach DSL solution in FEB15 Cur BIC
Long. Reach DSL solution in ………… FEB-15 Cur BIC D 1|13

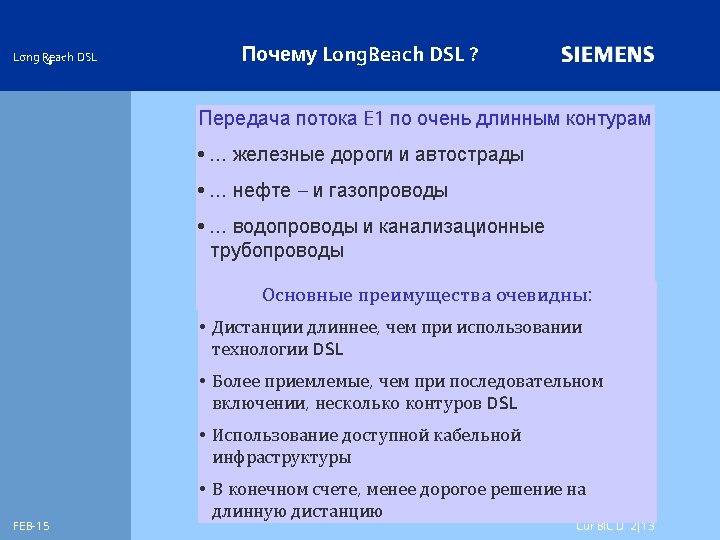

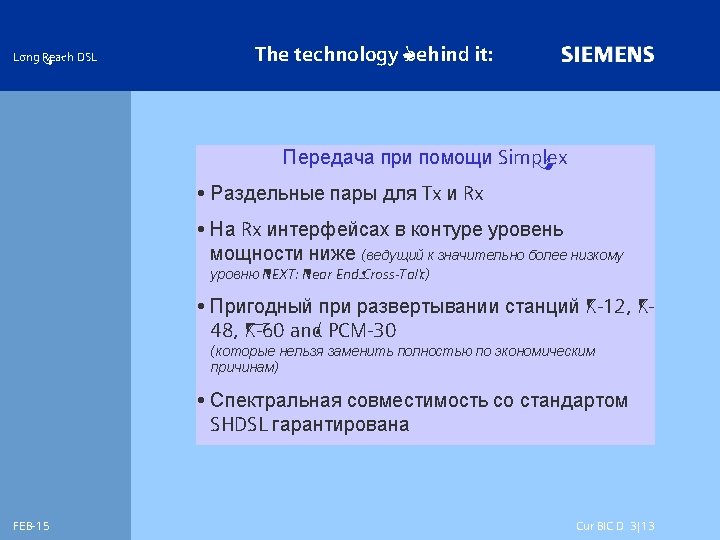

Мощность передачи: Long Reach DSL EITHER 1 x E 1 2 copper pairs RS 232 Service channel 1 x E 1 Long. Reach modem LR-DSTU 2 x E 1 FEB-15 RS 232 Service channel OR 2 x E 1 4 copper pairs RS 232 Service channel 2 x E 1 Long. Reach modem LR-DSTU Cur BIC D 4|13
Добавление данных интрефейса: Long Reach DSL One interface module: V. 35, V. 36, X. 21 Ethernet Bridge/Router E 1 FEB-15 One interface module: V. 35, V. 36, X. 21 Ethernet Bridge/Router Interface Converter GTU RS 232 Service channel E 1 Long. Reach modem LR-DSTU Cur BIC D 5|13
Long Reach DSL Многократная передача данных и разделение потока E 1 One interface module: V. 35, V. 36, X. 21 Ethernet Bridge/Router Fractional E 1 FEB-15 One interface module: V. 35, V. 36, X. 21 Ethernet Bridge/Router Fractional E 1 Interface Converter GTU RS 232 Service channel E 1 Long. Reach modem LR-DSTU Cur BIC D 6|13
Типичное применение на заводах по перегонке нефти и газа Long Reach DSL Использование большего количества регенераторов позволяет увеличить радиус действия до более чем 300 км! alarminterface serviceinterface E 1 RS 232 alarminterface serviceinterface RS 232 Station FEB-15 Station alarminterface Station Pump 20… 25 km LR-DSTU alarminterface E 1 20… 25 km Long Reach modem alarminterface serviceinterface RS 232 Long Reach modem LR-DSTU Station Cur BIC D 7|13
Наибольший радиус действия DSL! Long Reach DSL Rx Tx LR-SRU LR-SRU Tx Rx LR-DSTU with RPS LR-SRU FEB-15 LR-DSTU 8 регенерационных платформ в контуре! SHDSL Regenerator for both directions, with RS 232 port (service channel) / 3 alarminputs with RPS Cur BIC D 8|13
Going beyond: The maximum DSL reach! Long Reach DSL LR-SRU Tx LR-SRU LR-SRU LR-SRU Rx LR-SRU Tx LR-DSTU with RPS 12 регенерационных платформ в контуре! LR-SRU FEB-15 SHDSL Regenerator for both directions, with RS 232 port (service channel) / 3 alarm inputs Cur BIC D 9|13 Rx

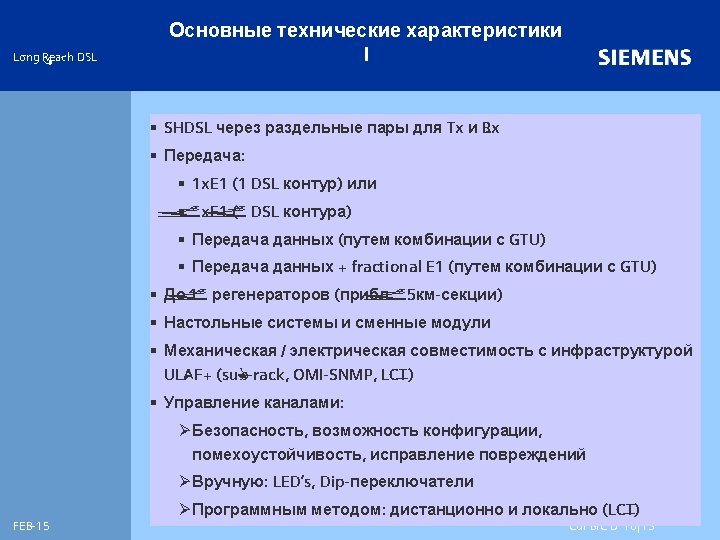

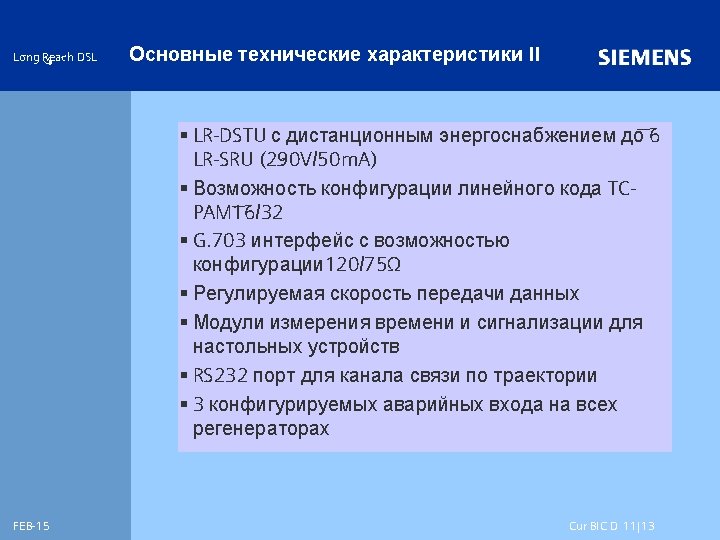

Long Reach DSL Distances for 2048 kbit/s @ 1, 2 mm No regenerator 1 regenerator 2 regenerators … … … 12 regenerators FEB-15 25 km 50 km 75 km … … … 325 km Cur BIC D 12|13
