Lom světla

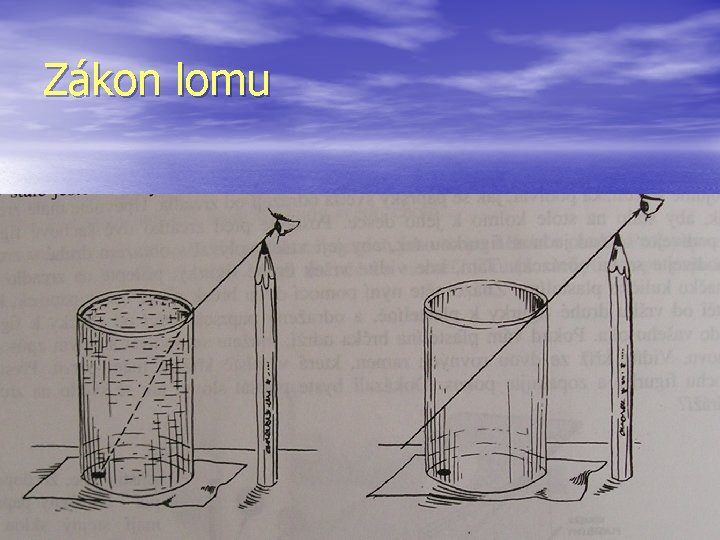

Zákon lomu

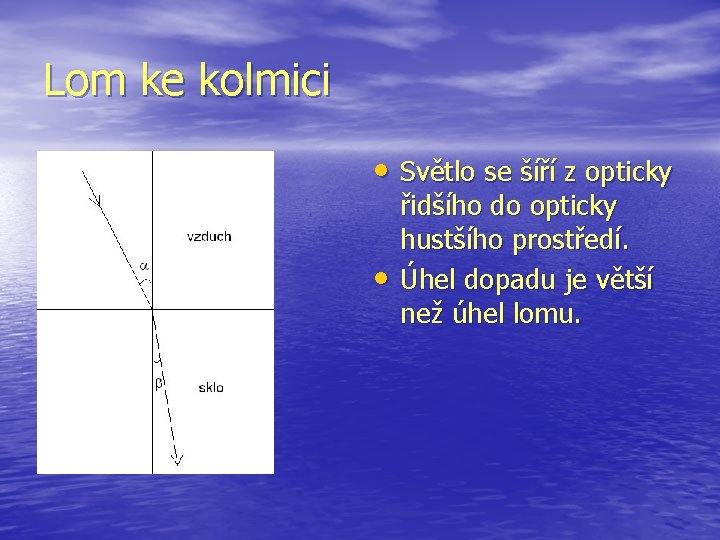

Lom ke kolmici • Světlo se šíří z opticky • řidšího do opticky hustšího prostředí. Úhel dopadu je větší než úhel lomu.

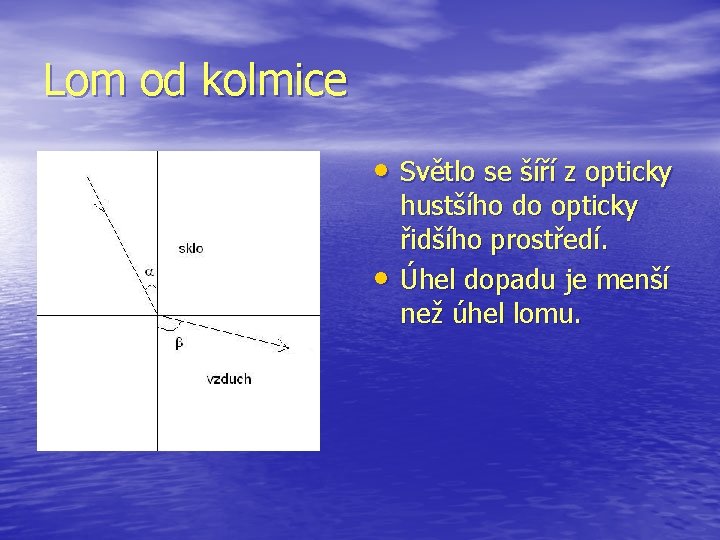

Lom od kolmice • Světlo se šíří z opticky • hustšího do opticky řidšího prostředí. Úhel dopadu je menší než úhel lomu.

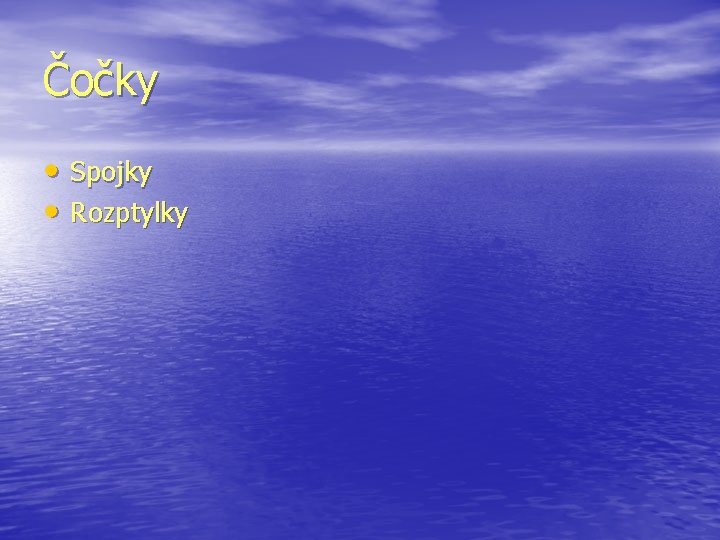

Čočky • Spojky • Rozptylky

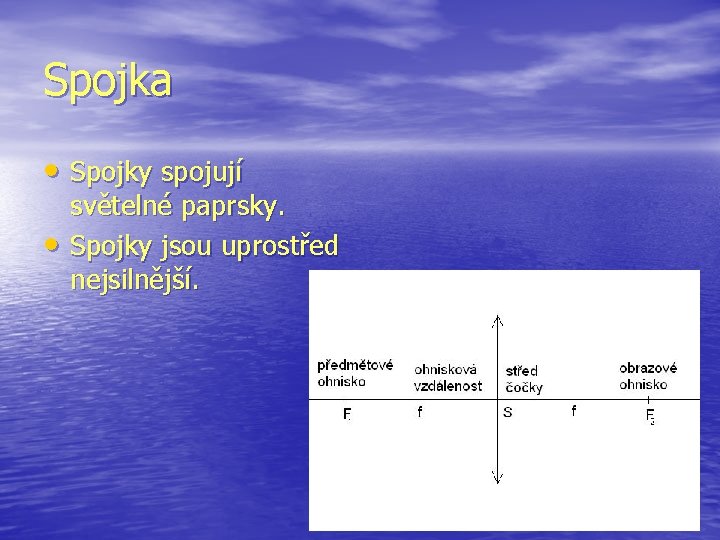

Spojka • Spojky spojují • světelné paprsky. Spojky jsou uprostřed nejsilnější.

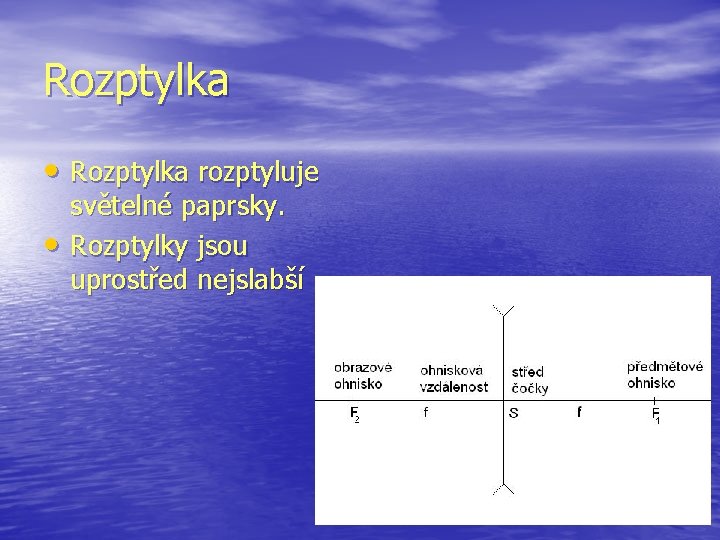

Rozptylka • Rozptylka rozptyluje • světelné paprsky. Rozptylky jsou uprostřed nejslabší

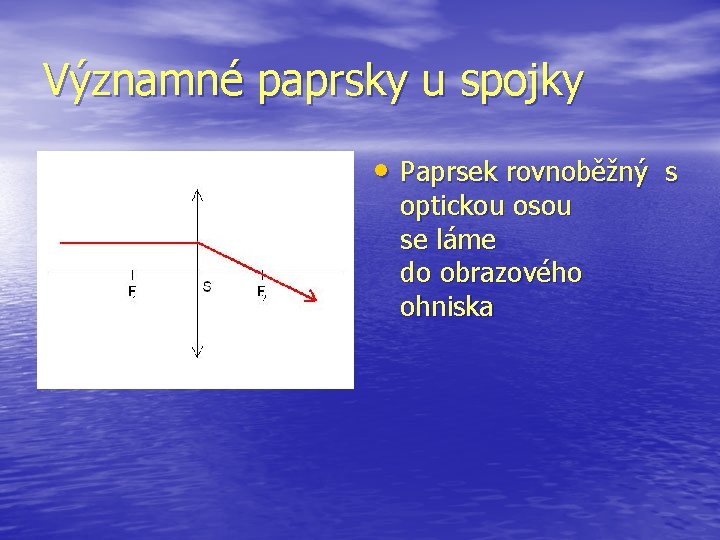

Významné paprsky u spojky • Paprsek rovnoběžný s optickou osou se láme do obrazového ohniska

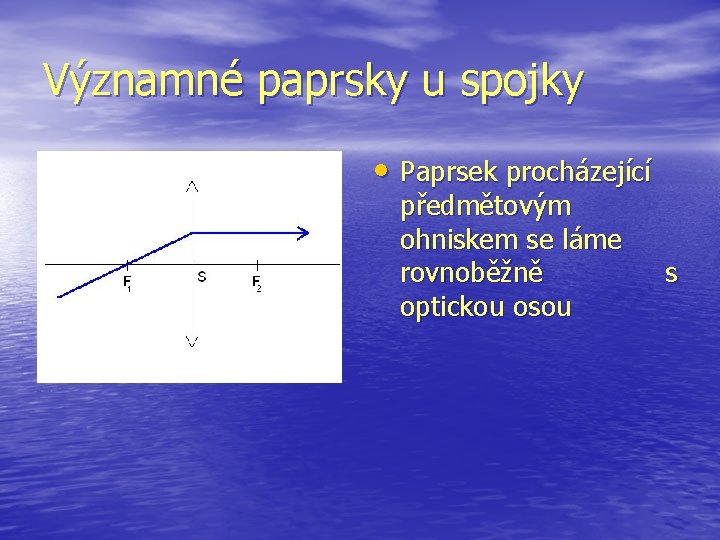

Významné paprsky u spojky • Paprsek procházející předmětovým ohniskem se láme rovnoběžně optickou osou s

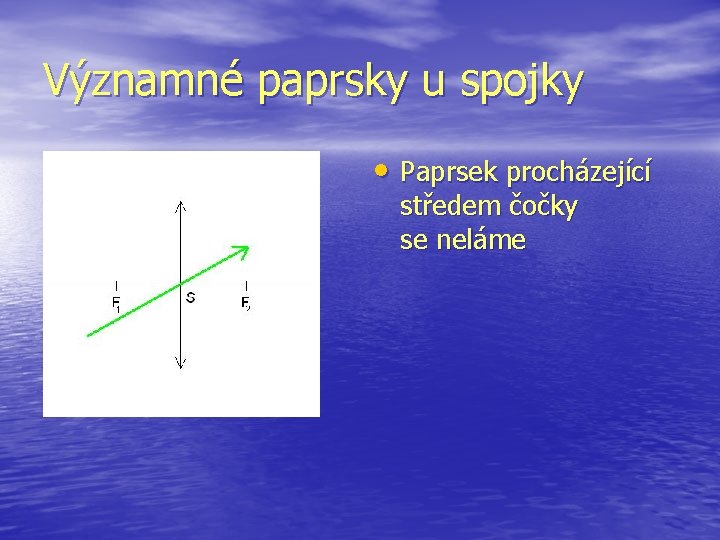

Významné paprsky u spojky • Paprsek procházející středem čočky se neláme

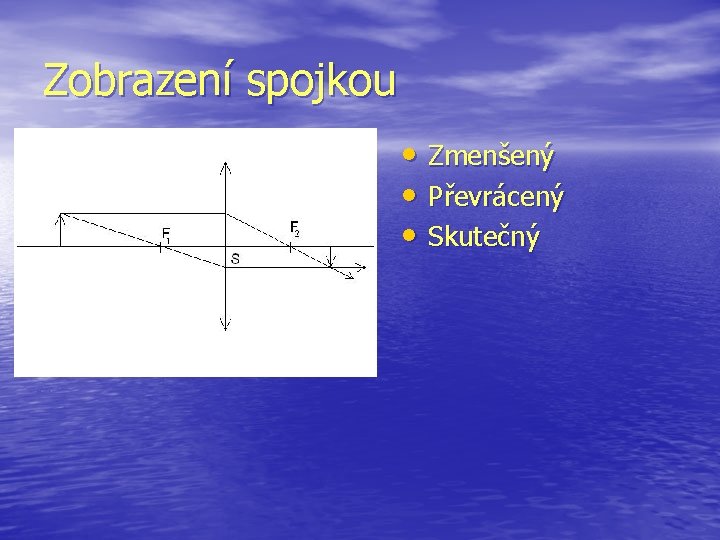

Zobrazení spojkou • Zmenšený • Převrácený • Skutečný

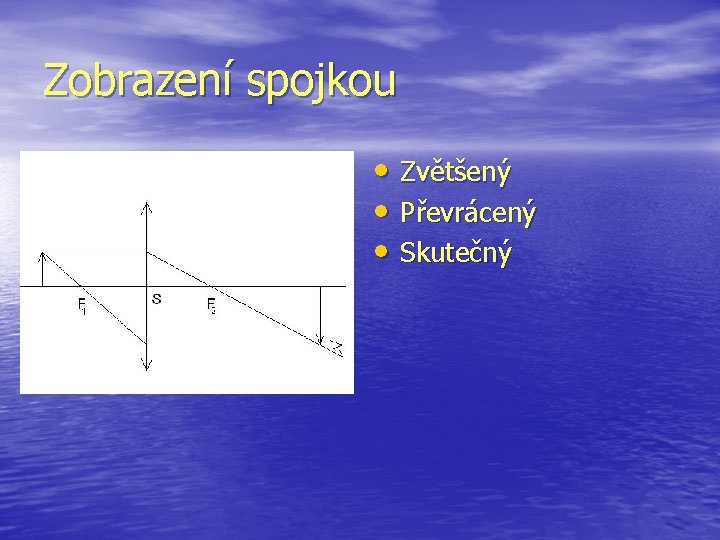

Zobrazení spojkou • Zvětšený • Převrácený • Skutečný

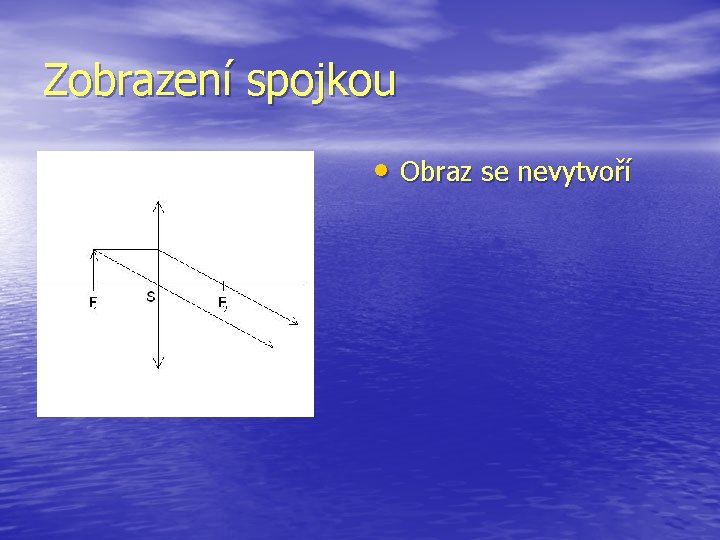

Zobrazení spojkou • Obraz se nevytvoří

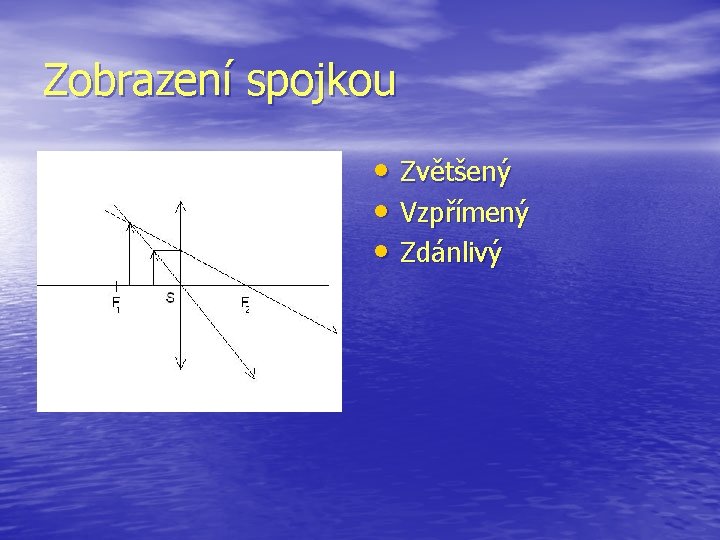

Zobrazení spojkou • Zvětšený • Vzpřímený • Zdánlivý

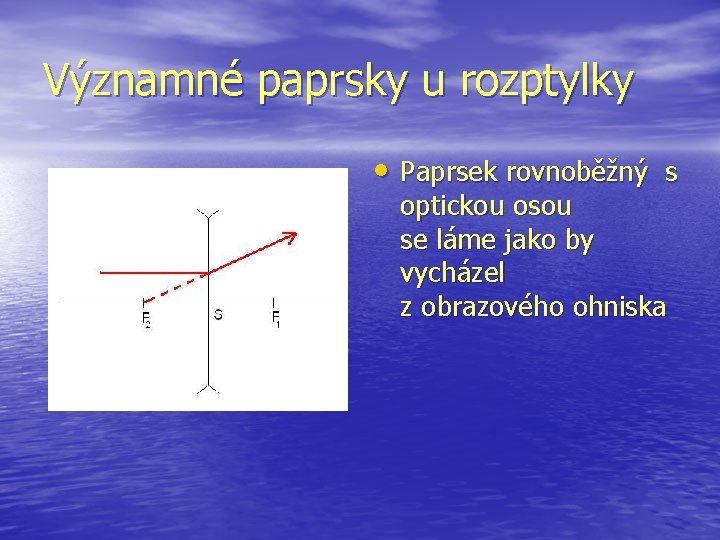

Významné paprsky u rozptylky • Paprsek rovnoběžný s optickou osou se láme jako by vycházel z obrazového ohniska

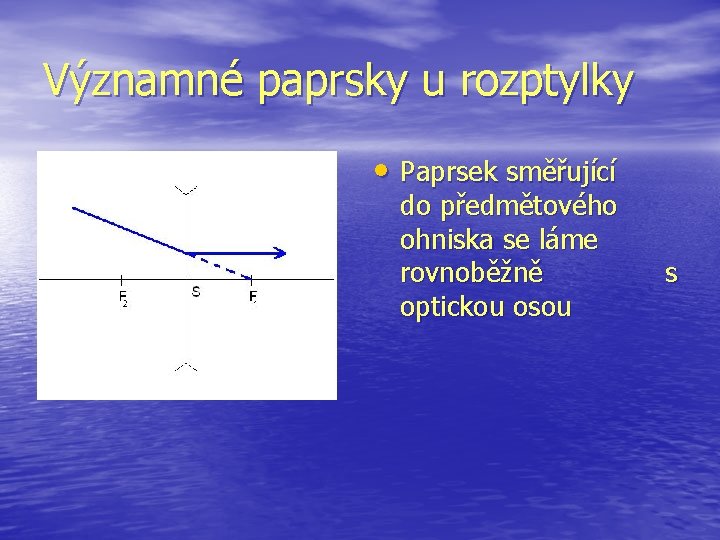

Významné paprsky u rozptylky • Paprsek směřující do předmětového ohniska se láme rovnoběžně optickou osou s

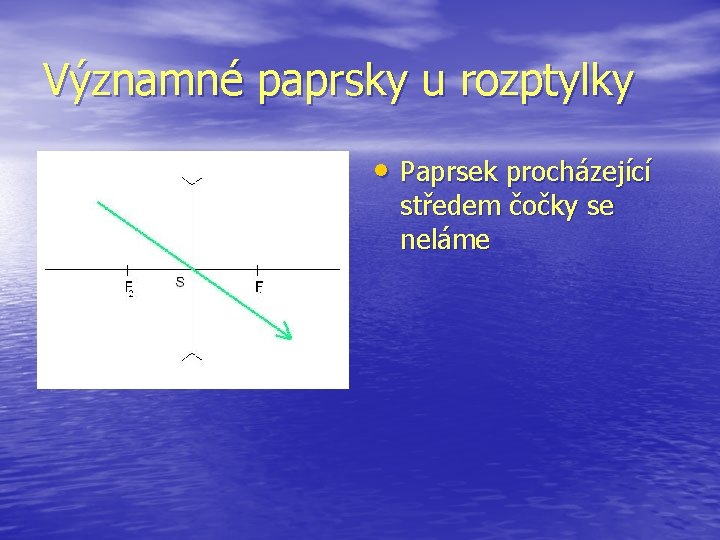

Významné paprsky u rozptylky • Paprsek procházející středem čočky se neláme

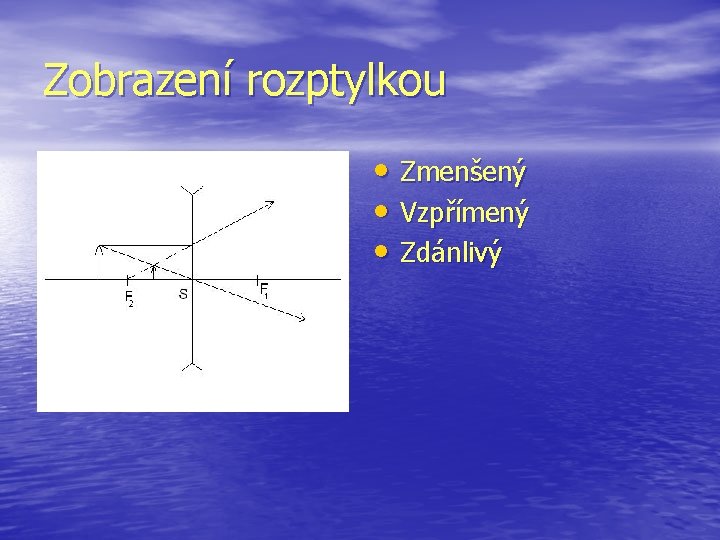

Zobrazení rozptylkou • Zmenšený • Vzpřímený • Zdánlivý
