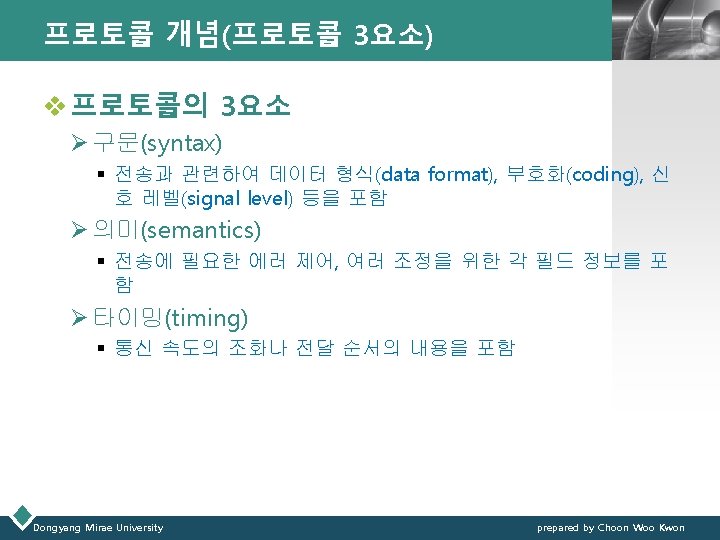

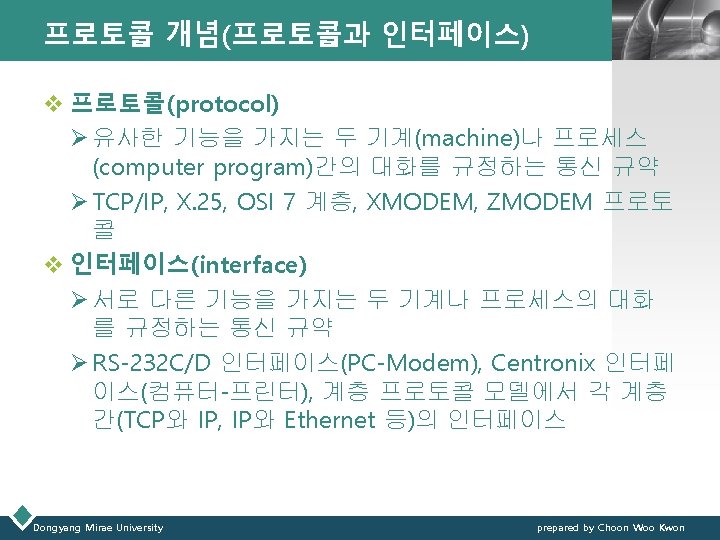

프로토콜 개념(계속) LOGO v 개체(entity)와 시스템(system) Ø 개체(entity) : 정보 전달(송수신)이 가능한 모든 것 § 응용 program, file transfer package, DBMS, electronic mail facility, terminal 등 Ø 시스템(system) : 하나 혹은 여러 개의 개체(entity)를 가지는 물리적인 물체 § 컴퓨터, terminal, remote sensor 등 Dongyang Mirae University prepared by Choon Woo Kwon

OSI 모델 LOGO Ø Open System Interconnection Ø ISO 7498 OSI Basic Reference Model Ø 모든 종류의 컴퓨터 시스템간 통신을 가능하게 하는 네트워크 설계를 위한 계층 구조 Ø 서로 연관된 7 계층으로 구성 Dongyang Mirae University 7 prepared by Choon Woo Kwon

OSI 모델(계속) LOGO v OSI 모델 Dongyang Mirae University 8 prepared by Choon Woo Kwon

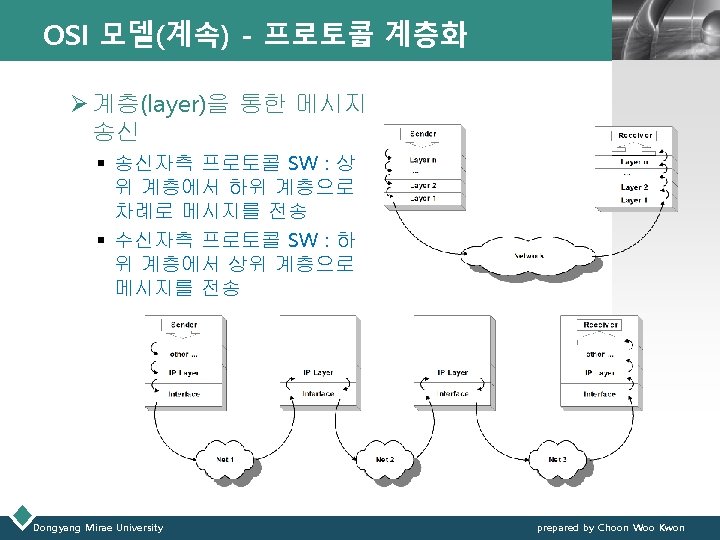

OSI 모델(계속) LOGO v OSI 모델을 이용한 교환 Dongyang Mirae University 9 prepared by Choon Woo Kwon

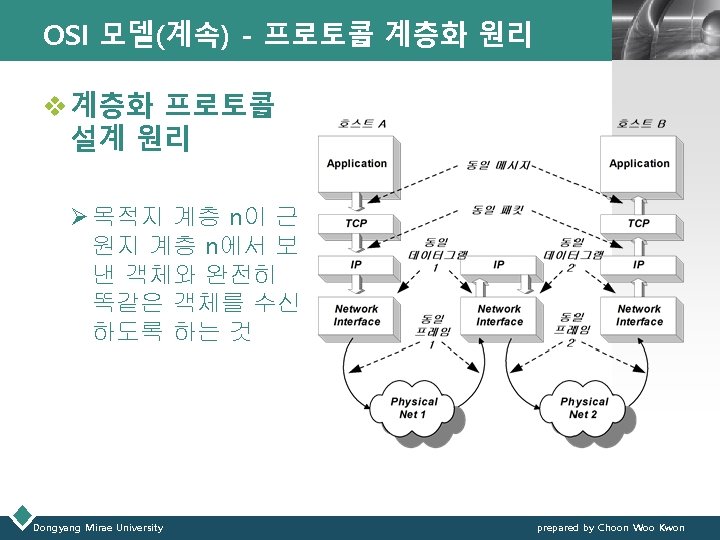

OSI 모델(계속) LOGO v OSI 계층 구조 Dongyang Mirae University 12 prepared by Choon Woo Kwon

OSI 모델 (7 -계층 참조모델) LOGO v OSI 7 -계층 참조모델 Ø 구현 지침이 아니고 개념 적인 모델임 § 물리 계층 (physical layer) Ø 물리적 매체(medium)를 통한 bit stream의 전송 Ø 기계적(mechanical), 전기적(electrical), 기능적(functional), 절차적 (procedural) 특성을 규정 Ø X. 21, V. 24, RS-232 C/D, RS-422 A, RS 423 A, RS-449 Dongyang Mirae University prepared by Choon Woo Kwon

OSI 모델(계속) LOGO v 물리계층(physical layer) Ø 물리적인 매체를 통하여 비트 스트림을 전송하는데 필 요한 기능 제공 Dongyang Mirae University 14 prepared by Choon Woo Kwon

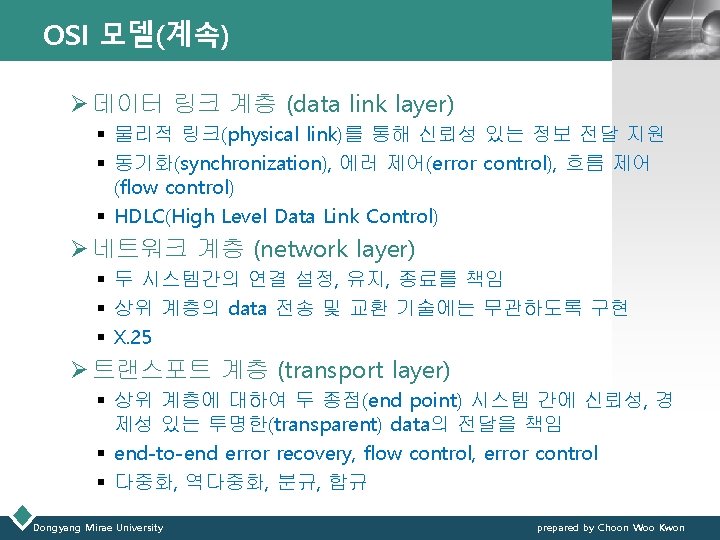

OSI 모델(계속) LOGO v 데이터링크계층(data link layer) Dongyang Mirae University 17 prepared by Choon Woo Kwon

OSI 모델(계속) LOGO v 네트워크계층(network layer) Ø 패킷(packet)을 네트워크를 통하여 발신지에서 목적지 까지 전달 책임 Dongyang Mirae University 19 prepared by Choon Woo Kwon

OSI 모델(계속) LOGO v 전송계층(transport layer) Ø 발신지에서 목적지까지 전체 메시지 전달기능 제공 Dongyang Mirae University 21 prepared by Choon Woo Kwon

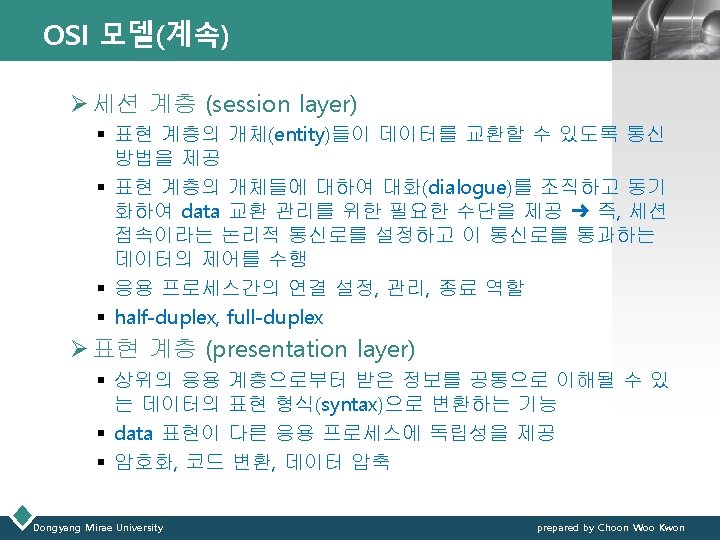

OSI 모델(계속) LOGO v 세션계층(session layer) Ø 통신 시스템간의 상호 대화 설정, 유지, 동기화 기능 제 공 Dongyang Mirae University 24 prepared by Choon Woo Kwon

OSI 모델(계속) LOGO v 표현계층(presentation layer) Dongyang Mirae University 26 prepared by Choon Woo Kwon

OSI 모델(계속) LOGO Ø 응용 계층 (application layer) § 응용 프로세스(user program, 단말장치 운용자 등) 간의 정보 교환 기능을 실현하기 위해 존재 § OSI 환경 및 분산 정보 서비스를 사용자에게 제공 § e-mail, FTP(file transfer protocol), videotex, RJE(remote job entry) Dongyang Mirae University prepared by Choon Woo Kwon

OSI 모델(계속) LOGO v 응용계층(application layer) Ø 사용자나 소프트웨어를 네트워크에 접근 가능하도록 하는 기능 제공 Dongyang Mirae University 29 prepared by Choon Woo Kwon

OSI 모델(계속) LOGO v 응용계층 주요 기능 Ø 네트워크 가상 터미널 Ø 파일 접근, 전송 및 관리 Ø 우편 서비스 Ø 디렉토리 서비스 Ø 프로토콜의 예 § FTAM ( File Transfer Access and Management ) § VT ( Virtual Terminal ) § MHS ( Message Handling System) Dongyang Mirae University 30 prepared by Choon Woo Kwon

X. 25 모델 LOGO v X. 25 모델 Ø 국제전기통신연맹 전기통신부(Telecommunications Section of the International Telecommunications Union, ITU-TS) 권장 규격 Ø 공중데이터망(public data network) 채택 Dongyang Mirae University prepared by Choon Woo Kwon

TCP/IP 프로토콜 LOGO v TCP/IP 모델 Dongyang Mirae University prepared by Choon Woo Kwon

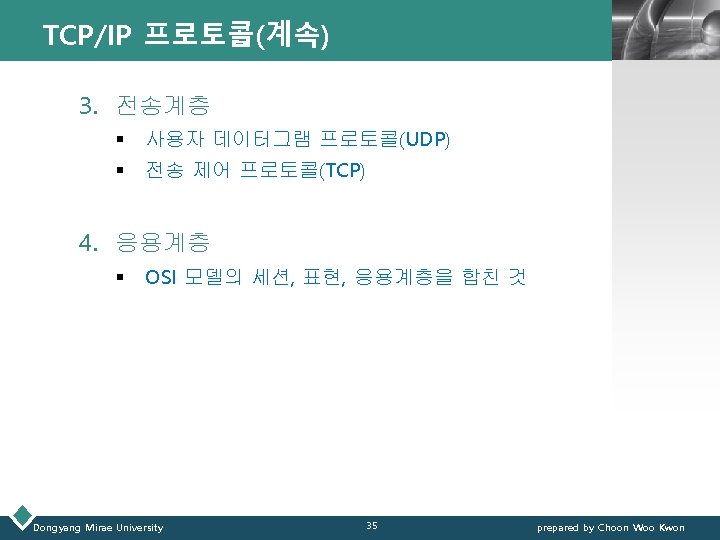

TCP/IP 프로토콜(계속) LOGO v TCP/IP와 OSI 모델 Dongyang Mirae University 33 prepared by Choon Woo Kwon
