LOGO Mengenal Memory m erdda habiby SST Memory

LOGO Mengenal Memory -m. erdda habiby. SST

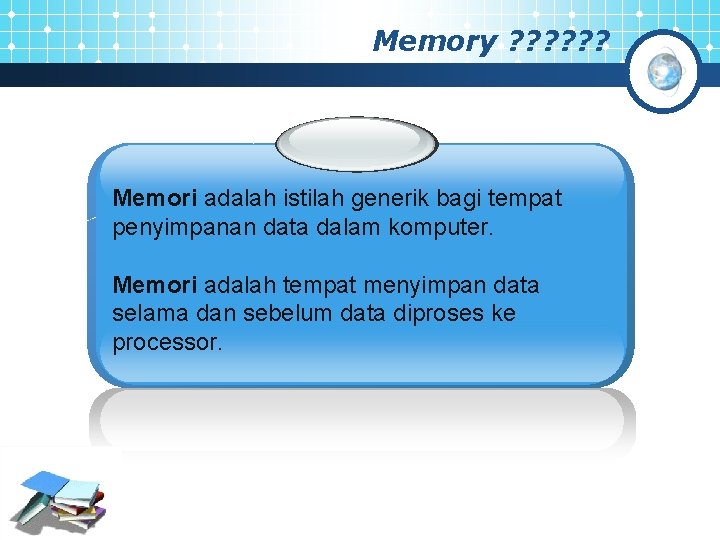

Memory ? ? ? Memori adalah istilah generik bagi tempat penyimpanan data dalam komputer. Memori adalah tempat menyimpan data selama dan sebelum data diproses ke processor.

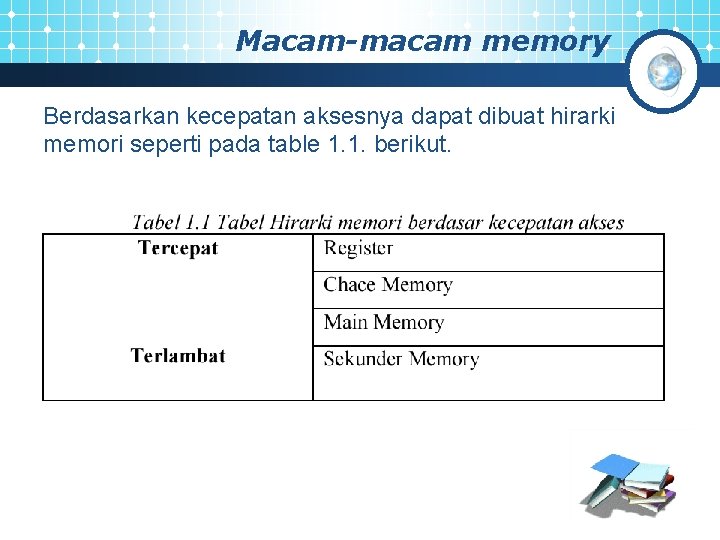

Macam-macam memory Berdasarkan kecepatan aksesnya dapat dibuat hirarki memori seperti pada table 1. 1. berikut.

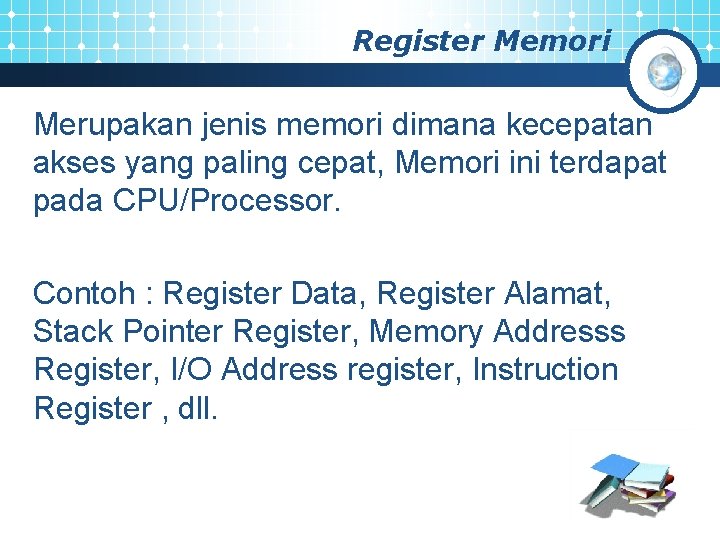

Register Memori Merupakan jenis memori dimana kecepatan akses yang paling cepat, Memori ini terdapat pada CPU/Processor. Contoh : Register Data, Register Alamat, Stack Pointer Register, Memory Addresss Register, I/O Address register, Instruction Register , dll.

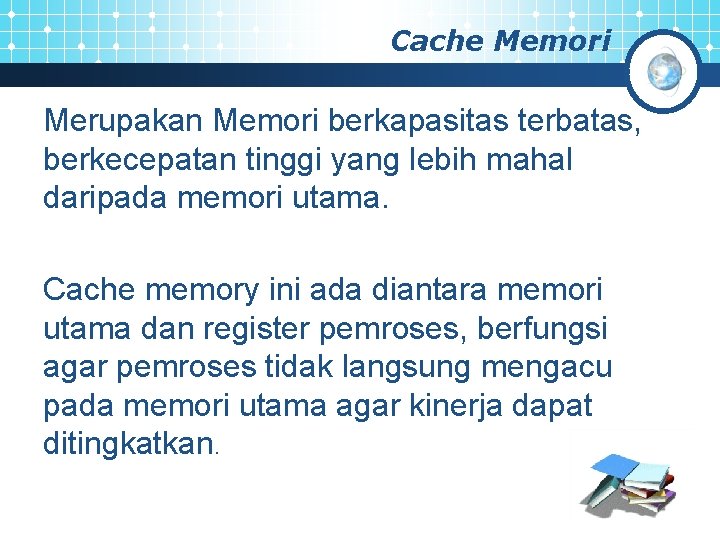

Cache Memori Merupakan Memori berkapasitas terbatas, berkecepatan tinggi yang lebih mahal daripada memori utama. Cache memory ini ada diantara memori utama dan register pemroses, berfungsi agar pemroses tidak langsung mengacu pada memori utama agar kinerja dapat ditingkatkan.

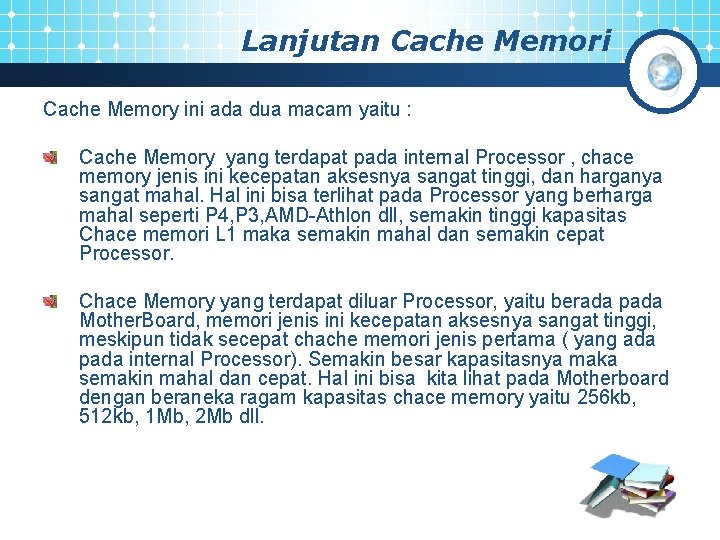

Lanjutan Cache Memori Cache Memory ini ada dua macam yaitu : Cache Memory yang terdapat pada internal Processor , chace memory jenis ini kecepatan aksesnya sangat tinggi, dan harganya sangat mahal. Hal ini bisa terlihat pada Processor yang berharga mahal seperti P 4, P 3, AMD-Athlon dll, semakin tinggi kapasitas Chace memori L 1 maka semakin mahal dan semakin cepat Processor. Chace Memory yang terdapat diluar Processor, yaitu berada pada Mother. Board, memori jenis ini kecepatan aksesnya sangat tinggi, meskipun tidak secepat chache memori jenis pertama ( yang ada pada internal Processor). Semakin besar kapasitasnya maka semakin mahal dan cepat. Hal ini bisa kita lihat pada Motherboard dengan beraneka ragam kapasitas chace memory yaitu 256 kb, 512 kb, 1 Mb, 2 Mb dll.

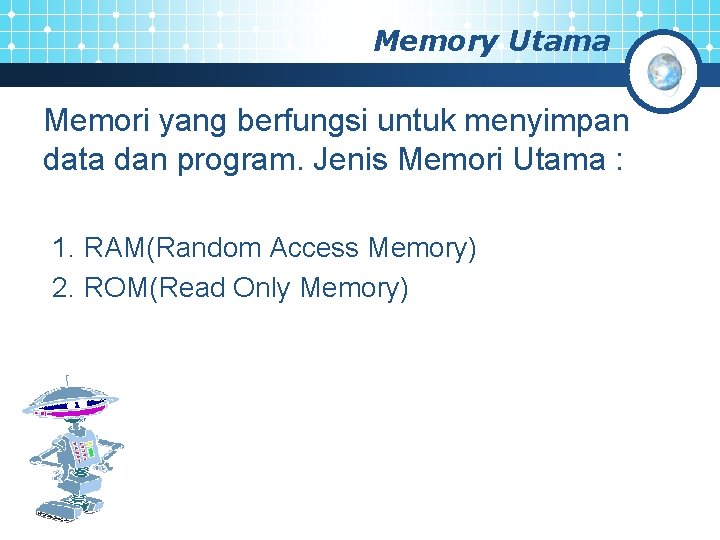

Memory Utama Memori yang berfungsi untuk menyimpan data dan program. Jenis Memori Utama : 1. RAM(Random Access Memory) 2. ROM(Read Only Memory)

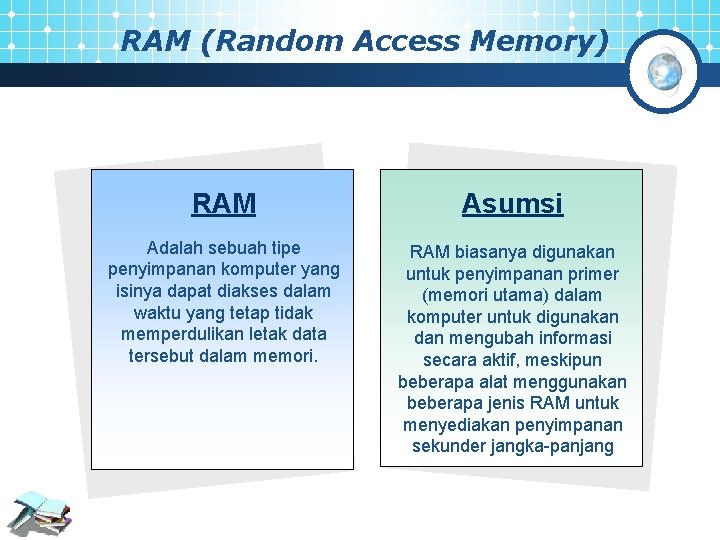

RAM (Random Access Memory) RAM Asumsi Adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak memperdulikan letak data tersebut dalam memori. RAM biasanya digunakan untuk penyimpanan primer (memori utama) dalam komputer untuk digunakan dan mengubah informasi secara aktif, meskipun beberapa alat menggunakan beberapa jenis RAM untuk menyediakan penyimpanan sekunder jangka-panjang

Tipe Umum RAM v SRAM atau Static RAM v NV-RAM atau Non. Volatile RAM v DRAM atau Dynamic RAM § EDO RAM atau Extended Data Out DRAM § SDRAM atau Synchronous DRAM • DDR-SDRAM atau Double data rate Synchronous RAM • DDR 2 Beberapa jenis RAM. Dari atas ke bawah: DIP, SIPP, SIMM 30 pin, SIMM 72 pin, DIMM, DDR DIMM.

SRAM(Static Random Access Memory) Memori akses acak statik (Static Random Access Memory, SRAM) adalah sejenis memori semikonduktor. JENIS SRAM Berdasarkan jenis transistor : 1. bipolar (sekarang tidak banyak digunakan: mengkonsumsi banyak listrik namun sangat cepat) 2. Complementary metal–oxide–semiconductor (CMOS) (jenis paling umum) Berdasarkan fungsi : 1. Asynchronous (independent of clock frequency, data -in and data out are controlled by address transistion). 2. Synchronous (all timings are initiated by the clock rise/fall time. Address, data-in and other control signals are associated with the clock signals)

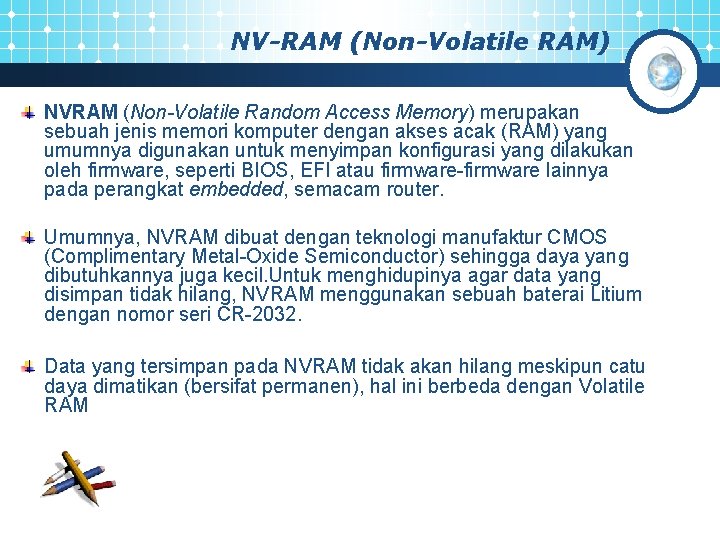

NV-RAM (Non-Volatile RAM) NVRAM (Non-Volatile Random Access Memory) merupakan sebuah jenis memori komputer dengan akses acak (RAM) yang umumnya digunakan untuk menyimpan konfigurasi yang dilakukan oleh firmware, seperti BIOS, EFI atau firmware-firmware lainnya pada perangkat embedded, semacam router. Umumnya, NVRAM dibuat dengan teknologi manufaktur CMOS (Complimentary Metal-Oxide Semiconductor) sehingga daya yang dibutuhkannya juga kecil. Untuk menghidupinya agar data yang disimpan tidak hilang, NVRAM menggunakan sebuah baterai Litium dengan nomor seri CR-2032. Data yang tersimpan pada NVRAM tidak akan hilang meskipun catu daya dimatikan (bersifat permanen), hal ini berbeda dengan Volatile RAM

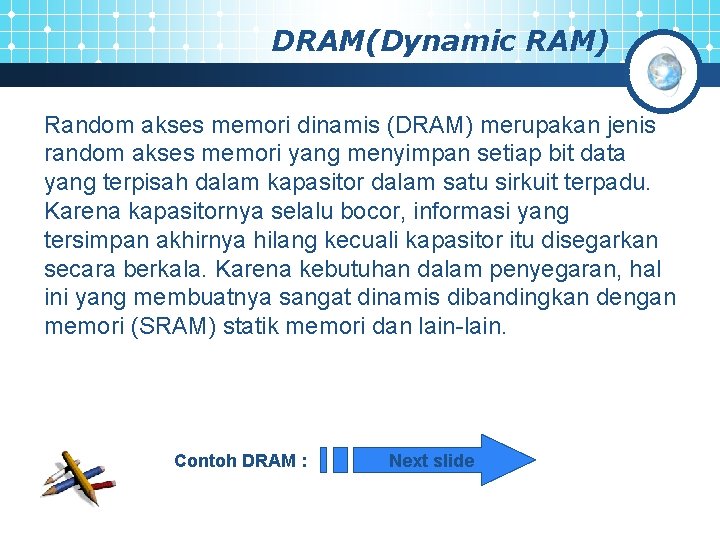

DRAM(Dynamic RAM) Random akses memori dinamis (DRAM) merupakan jenis random akses memori yang menyimpan setiap bit data yang terpisah dalam kapasitor dalam satu sirkuit terpadu. Karena kapasitornya selalu bocor, informasi yang tersimpan akhirnya hilang kecuali kapasitor itu disegarkan secara berkala. Karena kebutuhan dalam penyegaran, hal ini yang membuatnya sangat dinamis dibandingkan dengan memori (SRAM) statik memori dan lain-lain. Contoh DRAM : Next slide

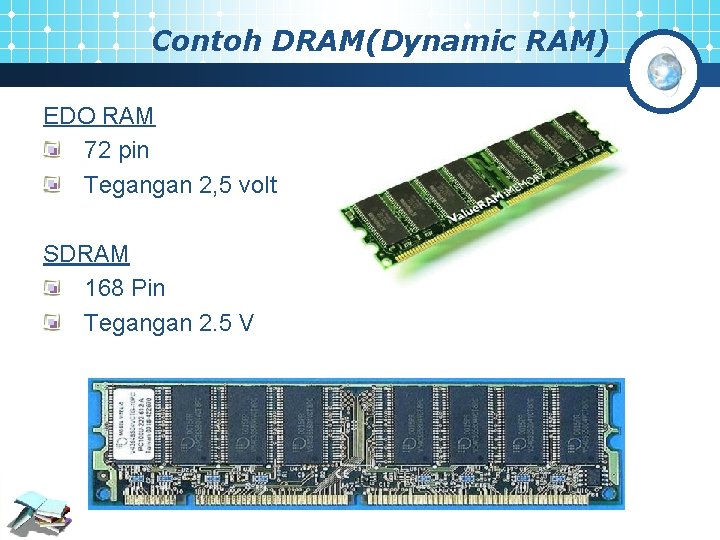

Contoh DRAM(Dynamic RAM) EDO RAM 72 pin Tegangan 2, 5 volt SDRAM 168 Pin Tegangan 2. 5 V

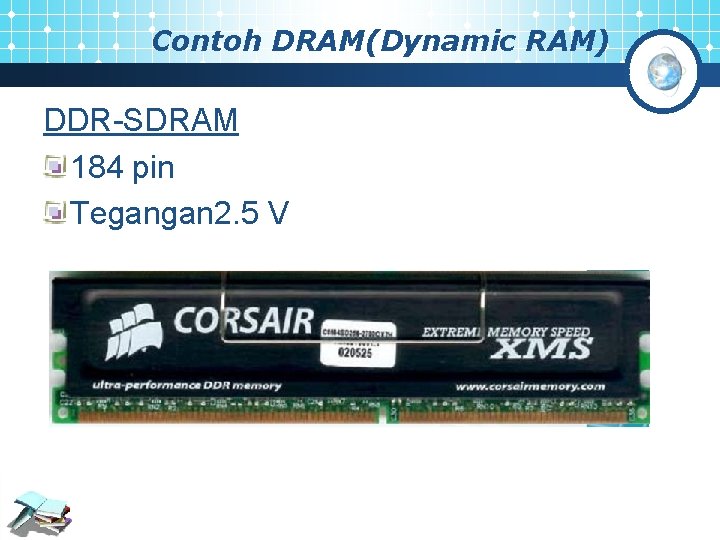

Contoh DRAM(Dynamic RAM) DDR-SDRAM 184 pin Tegangan 2. 5 V

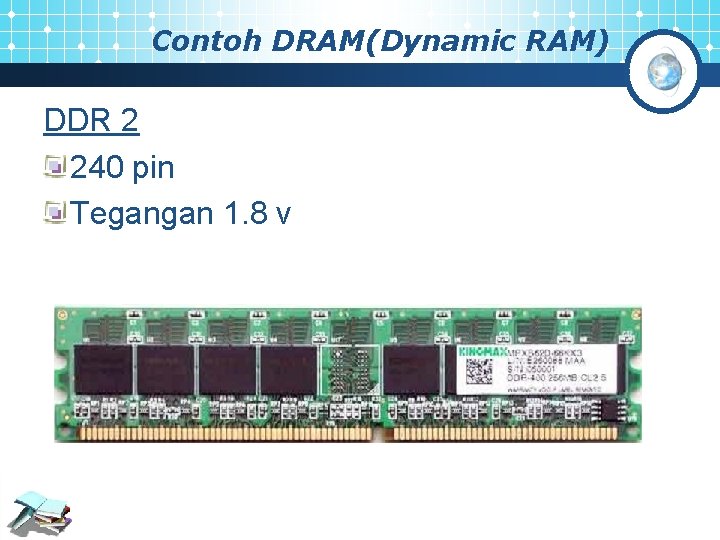

Contoh DRAM(Dynamic RAM) DDR 2 240 pin Tegangan 1. 8 v

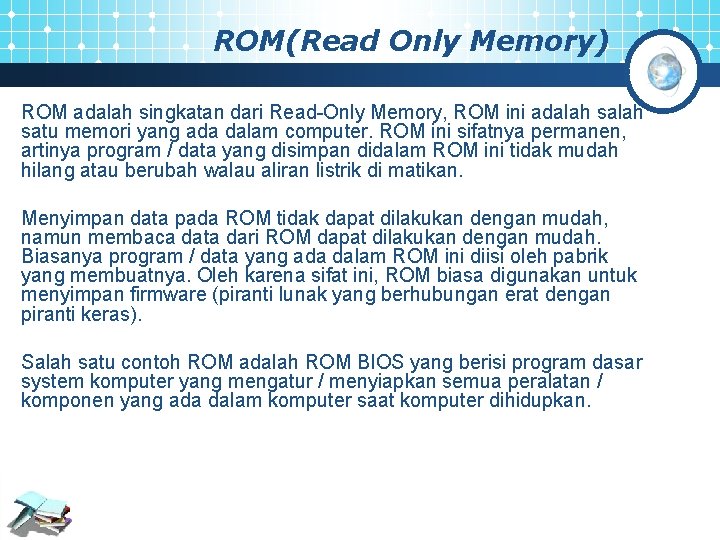

ROM(Read Only Memory) ROM adalah singkatan dari Read-Only Memory, ROM ini adalah satu memori yang ada dalam computer. ROM ini sifatnya permanen, artinya program / data yang disimpan didalam ROM ini tidak mudah hilang atau berubah walau aliran listrik di matikan. Menyimpan data pada ROM tidak dapat dilakukan dengan mudah, namun membaca data dari ROM dapat dilakukan dengan mudah. Biasanya program / data yang ada dalam ROM ini diisi oleh pabrik yang membuatnya. Oleh karena sifat ini, ROM biasa digunakan untuk menyimpan firmware (piranti lunak yang berhubungan erat dengan piranti keras). Salah satu contoh ROM adalah ROM BIOS yang berisi program dasar system komputer yang mengatur / menyiapkan semua peralatan / komponen yang ada dalam komputer saat komputer dihidupkan.

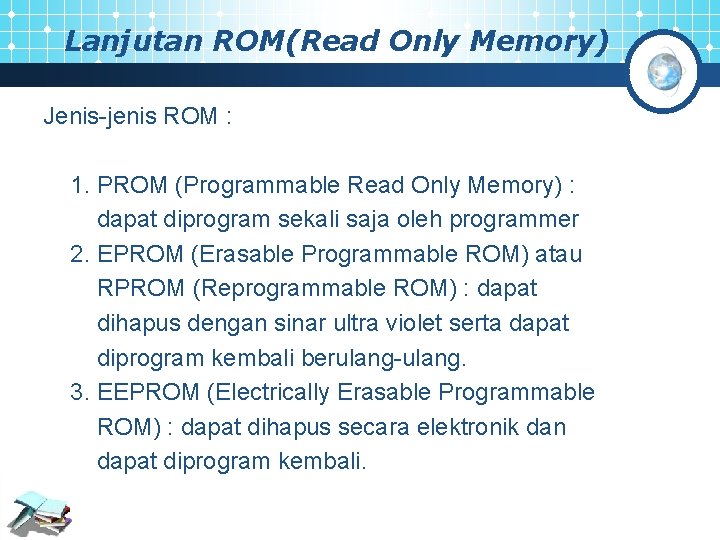

Lanjutan ROM(Read Only Memory) Jenis-jenis ROM : 1. PROM (Programmable Read Only Memory) : dapat diprogram sekali saja oleh programmer 2. EPROM (Erasable Programmable ROM) atau RPROM (Reprogrammable ROM) : dapat dihapus dengan sinar ultra violet serta dapat diprogram kembali berulang-ulang. 3. EEPROM (Electrically Erasable Programmable ROM) : dapat dihapus secara elektronik dan dapat diprogram kembali.

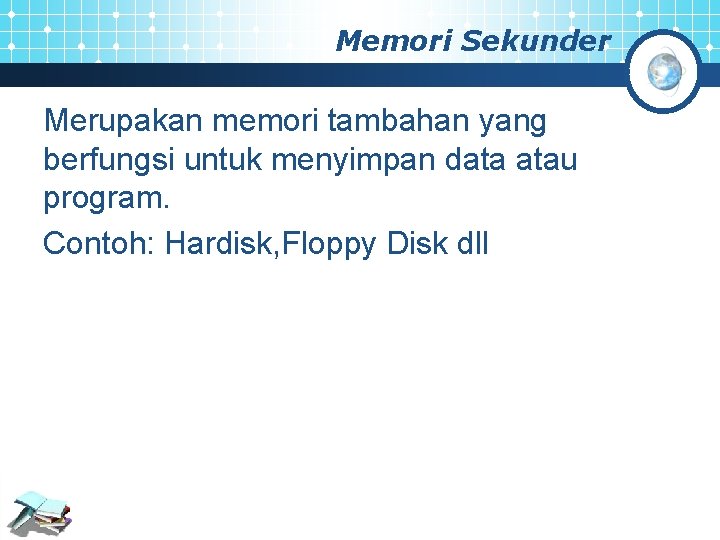

Memori Sekunder Merupakan memori tambahan yang berfungsi untuk menyimpan data atau program. Contoh: Hardisk, Floppy Disk dll

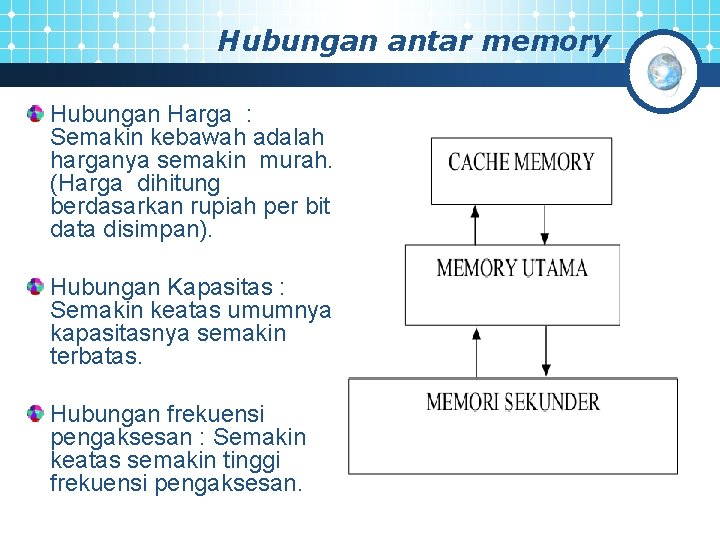

Hubungan antar memory Hubungan Harga : Semakin kebawah adalah harganya semakin murah. (Harga dihitung berdasarkan rupiah per bit data disimpan). Hubungan Kapasitas : Semakin keatas umumnya kapasitasnya semakin terbatas. Hubungan frekuensi pengaksesan : Semakin keatas semakin tinggi frekuensi pengaksesan.

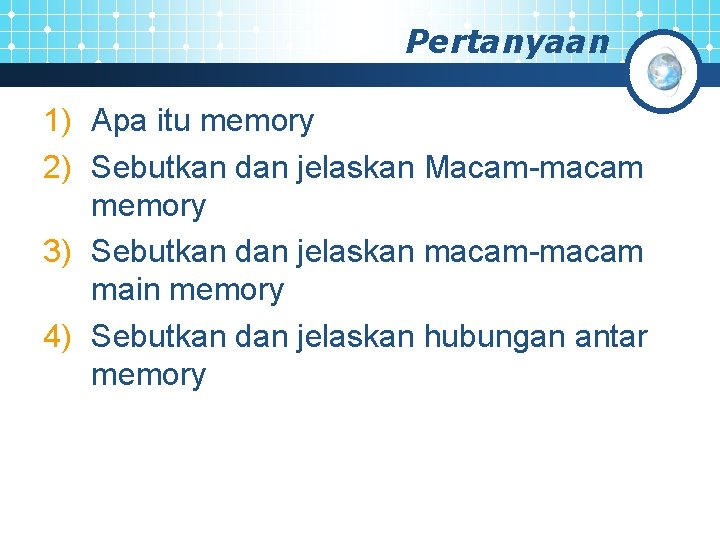

Pertanyaan 1) Apa itu memory 2) Sebutkan dan jelaskan Macam-macam memory 3) Sebutkan dan jelaskan macam-macam main memory 4) Sebutkan dan jelaskan hubungan antar memory
