LOGO GAMBAR TEKNIK R. SIDARTAWAN, ST. , MT. JURUSAN TEKNIK MESIN FAKULTAS TEKNIK UNIVERSITAS JEMBER 2011

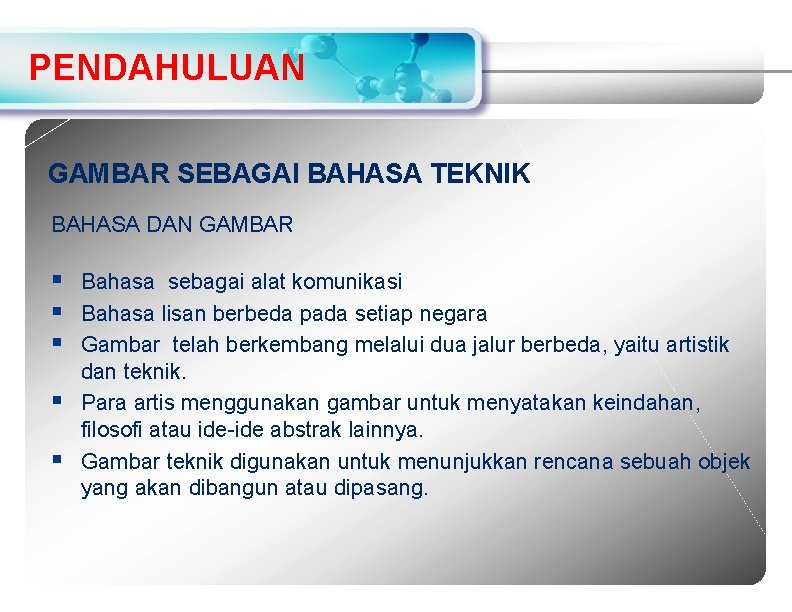

PENDAHULUAN GAMBAR SEBAGAI BAHASA TEKNIK BAHASA DAN GAMBAR § Bahasa sebagai alat komunikasi § Bahasa lisan berbeda pada setiap negara § Gambar telah berkembang melalui dua jalur berbeda, yaitu artistik dan teknik. § Para artis menggunakan gambar untuk menyatakan keindahan, filosofi atau ide-ide abstrak lainnya. § Gambar teknik digunakan untuk menunjukkan rencana sebuah objek yang akan dibangun atau dipasang.

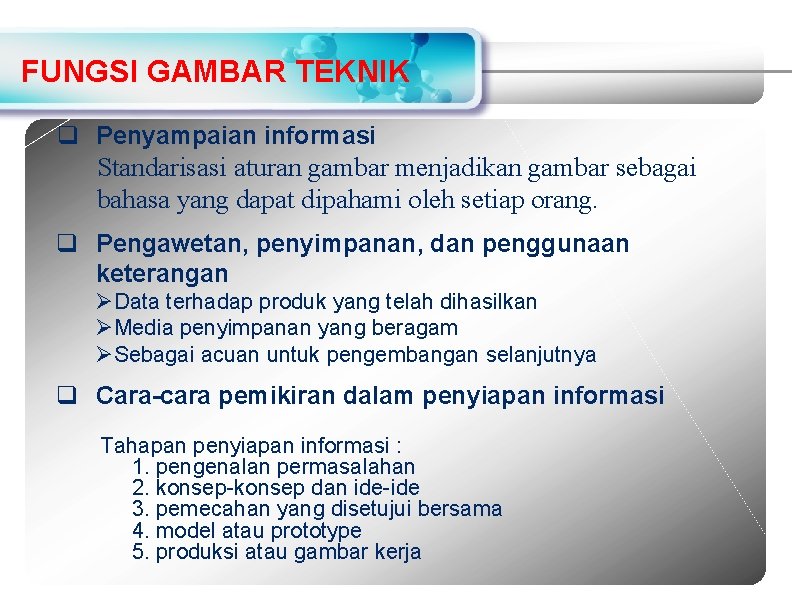

FUNGSI GAMBAR TEKNIK q Penyampaian informasi Standarisasi aturan gambar menjadikan gambar sebagai bahasa yang dapat dipahami oleh setiap orang. q Pengawetan, penyimpanan, dan penggunaan keterangan ØData terhadap produk yang telah dihasilkan ØMedia penyimpanan yang beragam ØSebagai acuan untuk pengembangan selanjutnya q Cara-cara pemikiran dalam penyiapan informasi Tahapan penyiapan informasi : 1. pengenalan permasalahan 2. konsep-konsep dan ide-ide 3. pemecahan yang disetujui bersama 4. model atau prototype 5. produksi atau gambar kerja
REFERENSI § Referensi 1. Giesecke, Mitchel, Hill and Dygdon, 1985, Technica Drawing. 2. Boundy, AW, Technical Drawing, Mc. Graw Hill 3. G. Takeshi Sato, 1986, Menggambar Mesin Menurut ISO
PERALATAN GAMBAR TEKNIK 1. Kertas Gambar 2. Segitiga 3. Jangka 4. Pensil 5. Penggaris 6. Mal 7. Penghapus 8. Busur derajat 9. Papan gambar dan meja gambar 10. Rapido 11. Tinta 12. Dan sebagainya.
MACAM KERTAS GAMBAR § Macam kertas gambar: 1) Kertas Padalarang 2) Kertas manila 3) Kertas Strimin 4) Kertas roti 5) Kertas Kalkir

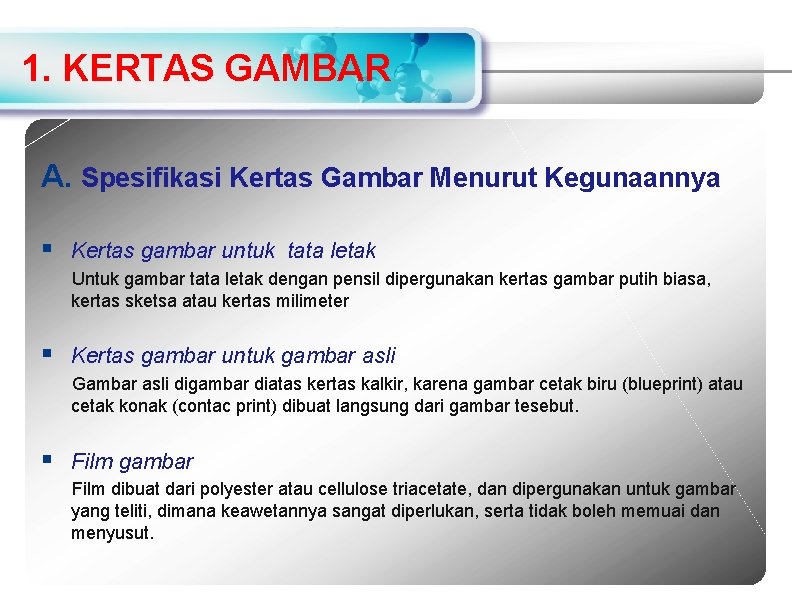

1. KERTAS GAMBAR A. Spesifikasi Kertas Gambar Menurut Kegunaannya § Kertas gambar untuk tata letak Untuk gambar tata letak dengan pensil dipergunakan kertas gambar putih biasa, kertas sketsa atau kertas milimeter § Kertas gambar untuk gambar asli Gambar asli digambar diatas kertas kalkir, karena gambar cetak biru (blueprint) atau cetak konak (contac print) dibuat langsung dari gambar tesebut. § Film gambar Film dibuat dari polyester atau cellulose triacetate, dan dipergunakan untuk gambar yang teliti, dimana keawetannya sangat diperlukan, serta tidak boleh memuai dan menyusut.

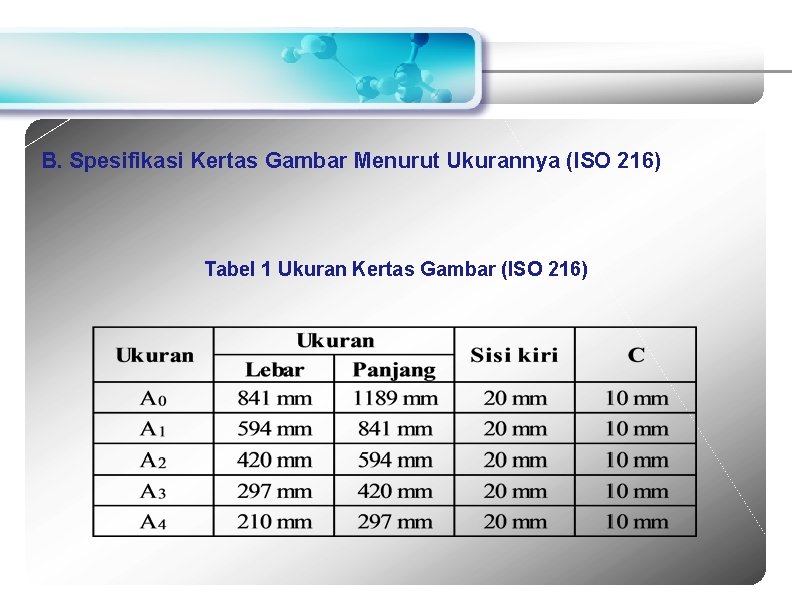

B. Spesifikasi Kertas Gambar Menurut Ukurannya (ISO 216) Tabel 1 Ukuran Kertas Gambar (ISO 216)
C Garis tepi 20 mm C C Gambar 1. Ukuran kertas gambar dengan garis tepi

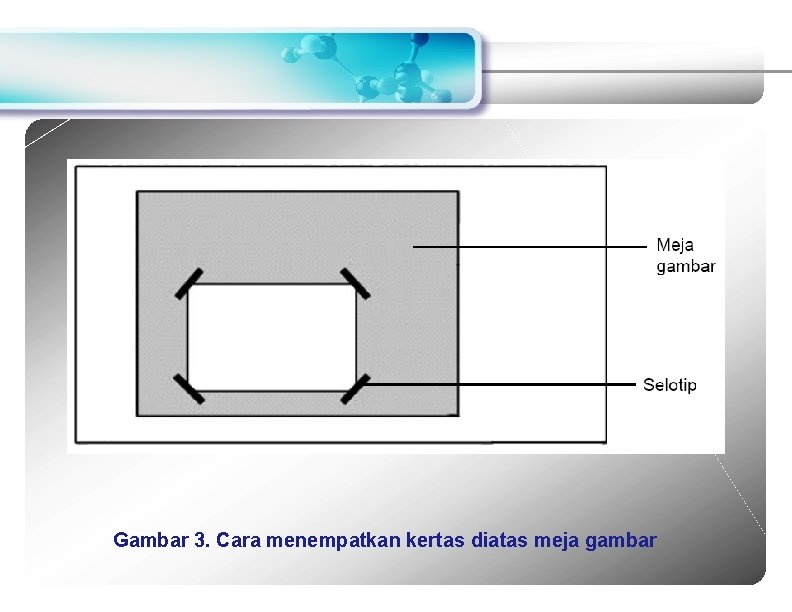

Gambar 3. Cara menempatkan kertas diatas meja gambar
2. PENSIL Terdiri atas pensil batang dan mekanik Tabel 2 Tingkat kekerasan pensil Keras Sedang Lunak 4 H 5 H 6 H 7 H 8 H Makin Keras 3 H 2 H H F HB B Makin Lunak 2 B 3 B 4 B 6 B 7 B Makin Lunak Keteranan: H : Hard B : Black HB : Hard-Black F : Firm (agak keras)

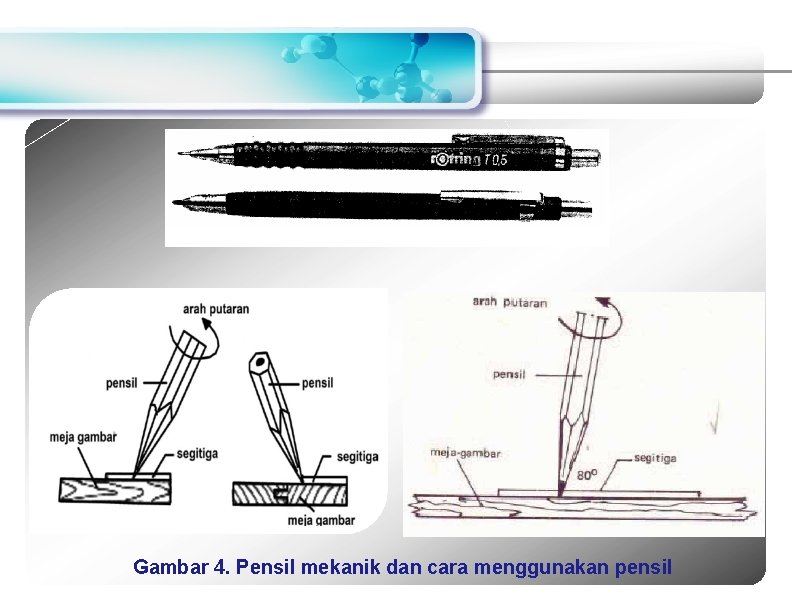

Gambar 4. Pensil mekanik dan cara menggunakan pensil

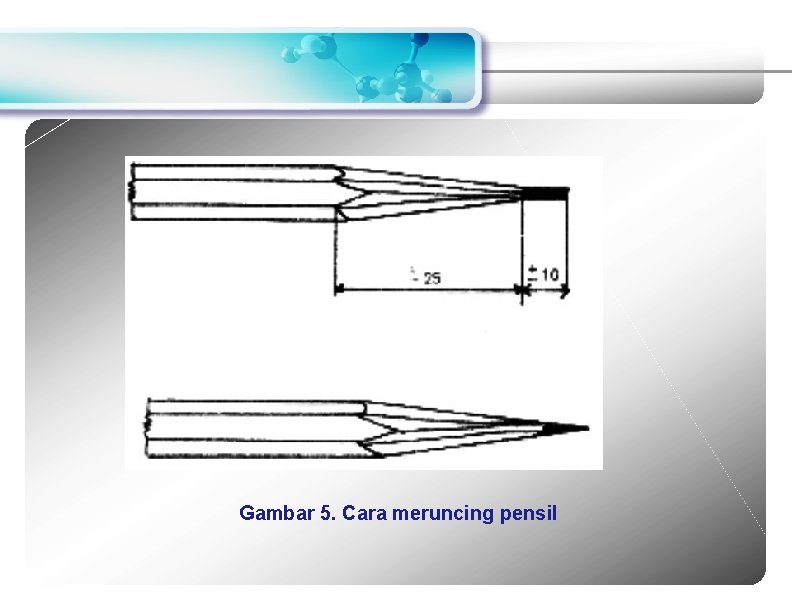

Gambar 5. Cara meruncing pensil
3. RAPIDO Digunakan untuk membuat gambar asli dengan tinta Gambar 6. Pena rapido

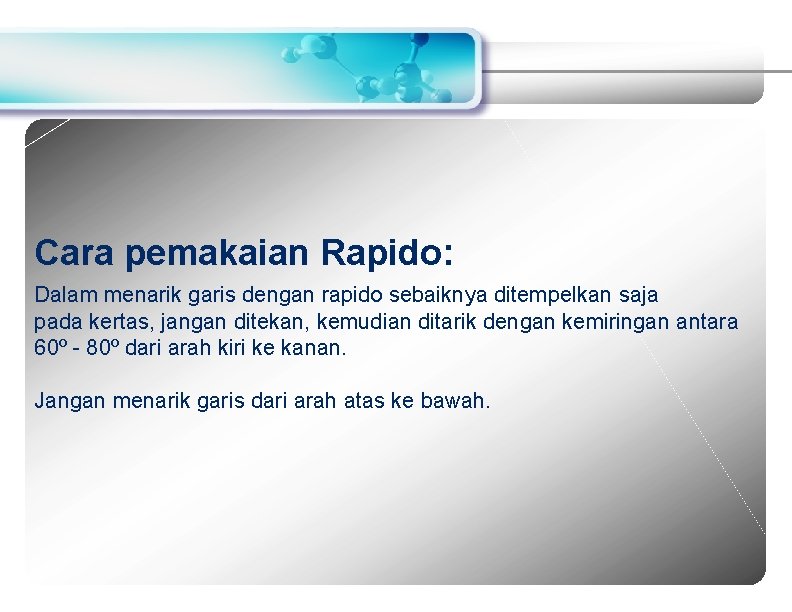

Cara pemakaian Rapido: Dalam menarik garis dengan rapido sebaiknya ditempelkan saja pada kertas, jangan ditekan, kemudian ditarik dengan kemiringan antara 60º - 80º dari arah kiri ke kanan. Jangan menarik garis dari arah atas ke bawah.

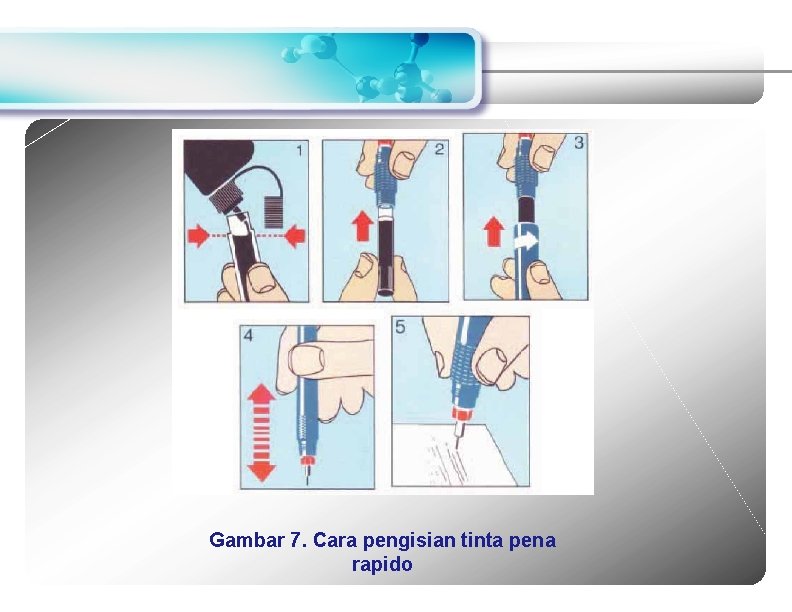

Gambar 7. Cara pengisian tinta pena rapido

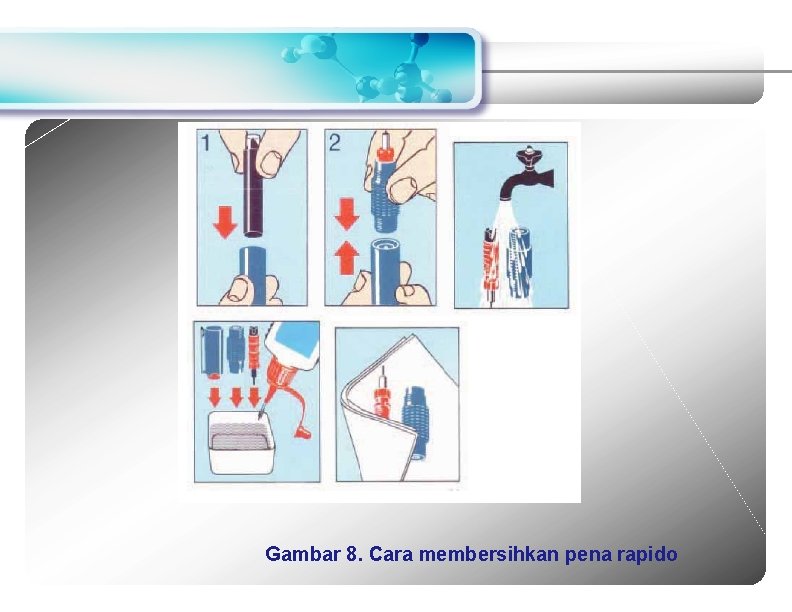

Gambar 8. Cara membersihkan pena rapido

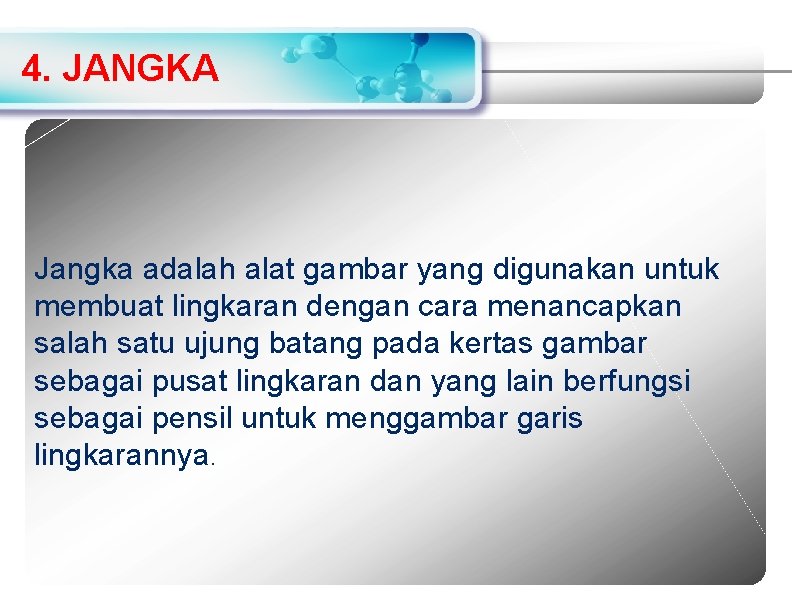

4. JANGKA Jangka adalah alat gambar yang digunakan untuk membuat lingkaran dengan cara menancapkan salah satu ujung batang pada kertas gambar sebagai pusat lingkaran dan yang lain berfungsi sebagai pensil untuk menggambar garis lingkarannya.

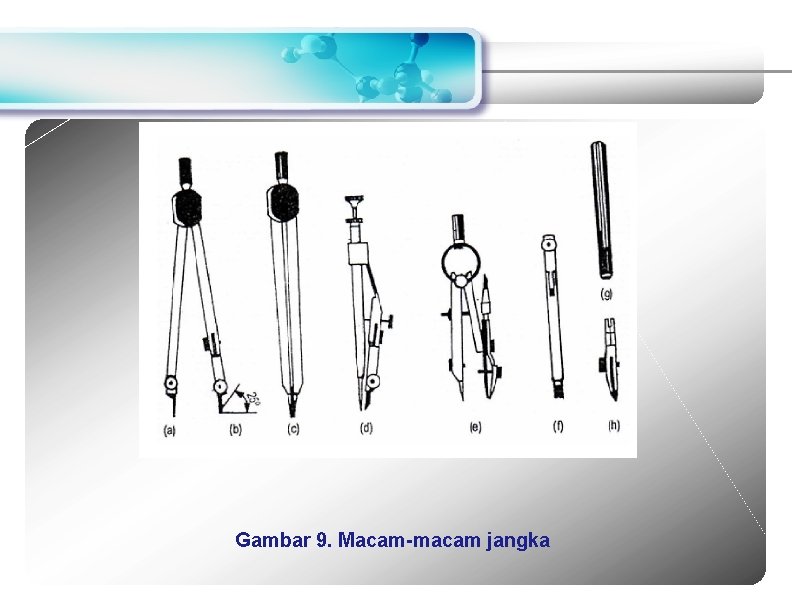

Gambar 9. Macam-macam jangka
Gambar 9. Penggunaan jangka

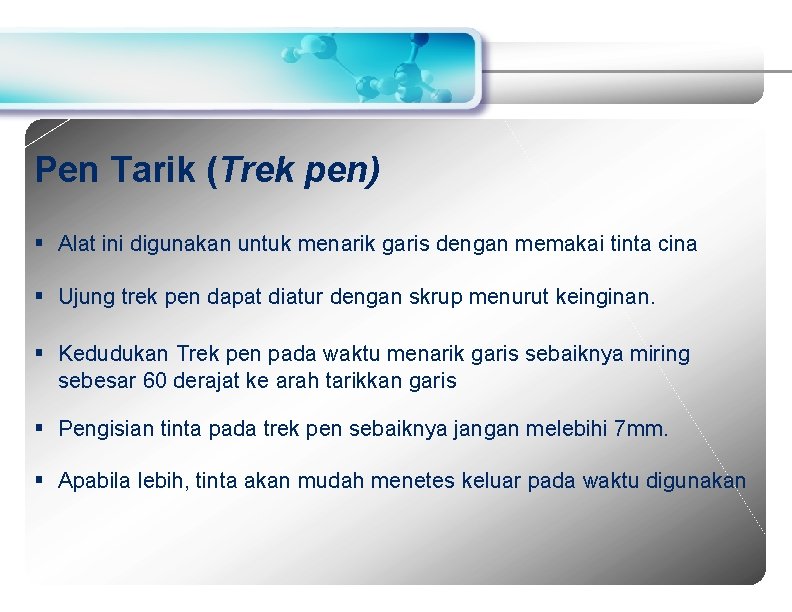

Pen Tarik (Trek pen) § Alat ini digunakan untuk menarik garis dengan memakai tinta cina § Ujung trek pen dapat diatur dengan skrup menurut keinginan. § Kedudukan Trek pen pada waktu menarik garis sebaiknya miring sebesar 60 derajat ke arah tarikkan garis § Pengisian tinta pada trek pen sebaiknya jangan melebihi 7 mm. § Apabila lebih, tinta akan mudah menetes keluar pada waktu digunakan
Gambar 10. Cara penggunaan trek pen jangka
MISTAR Jenis-jenis Mistar : 1. Mistar segitiga Sepasang segitiga terdiri dari seg tiga siku sama kaki (90° – 45°), dan sebuah segi tiga siku (90° – 60° – 30°) 2. Mistar T Terdiri dari sebuah kepala dan sebuah daun. Digunakan untuk membuat garis-garis horizontal dengan menggunakan kepalanya pada tepi kiri dari meja gambar, dan menggesernya kearah atas atau kebawah. 3. Mistar skala

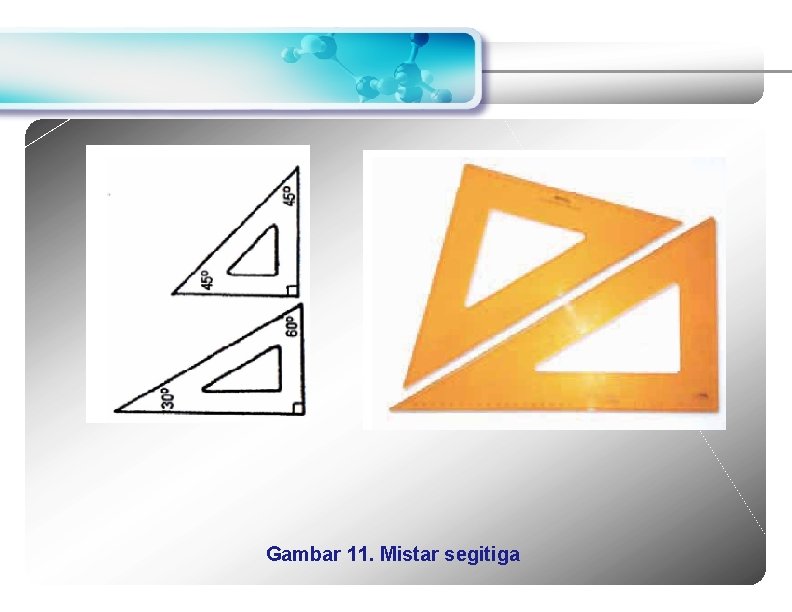

Gambar 11. Mistar segitiga
Gambar 12. Mistar T

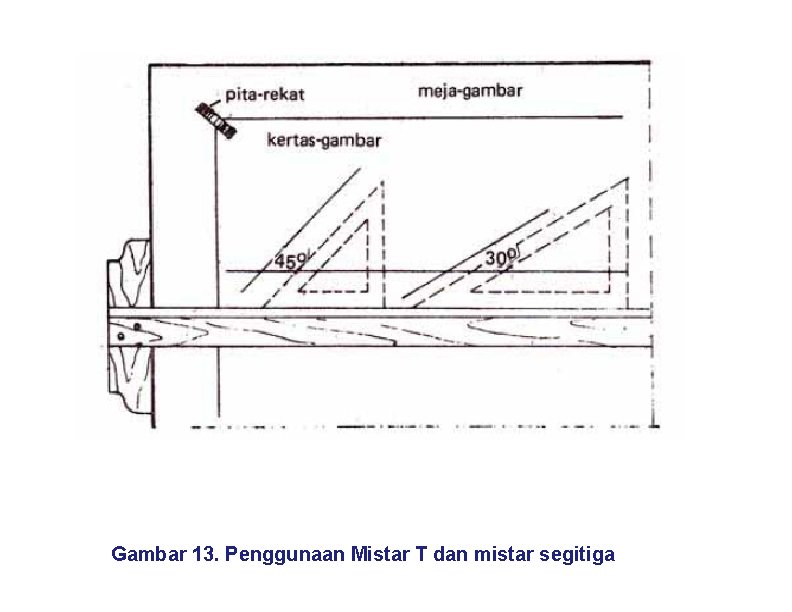

Gambar 13. Penggunaan Mistar T dan mistar segitiga

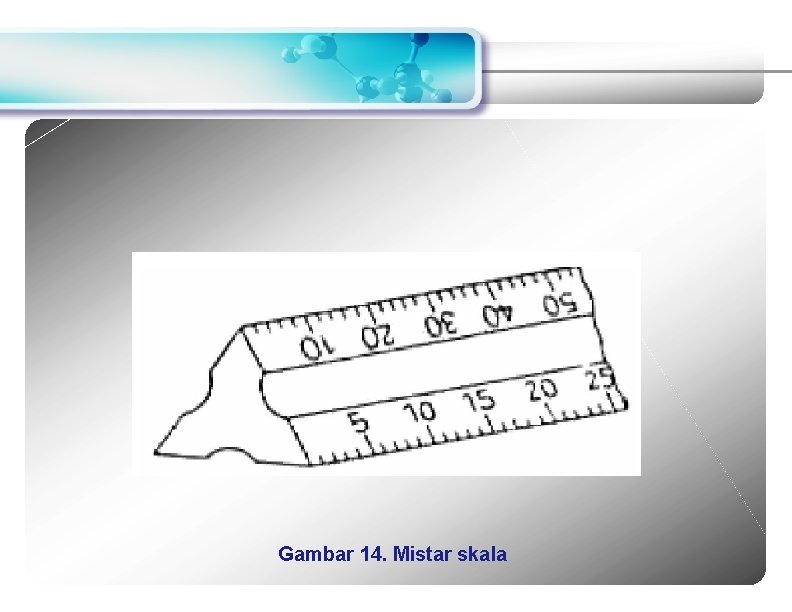

Gambar 14. Mistar skala
PENGGUNAAN MISTAR 1. MENGGAMBAR GARIS TEGAK LURUS
Gambar 15. Menggambar garis tegak lurus dengan mistar segitiga

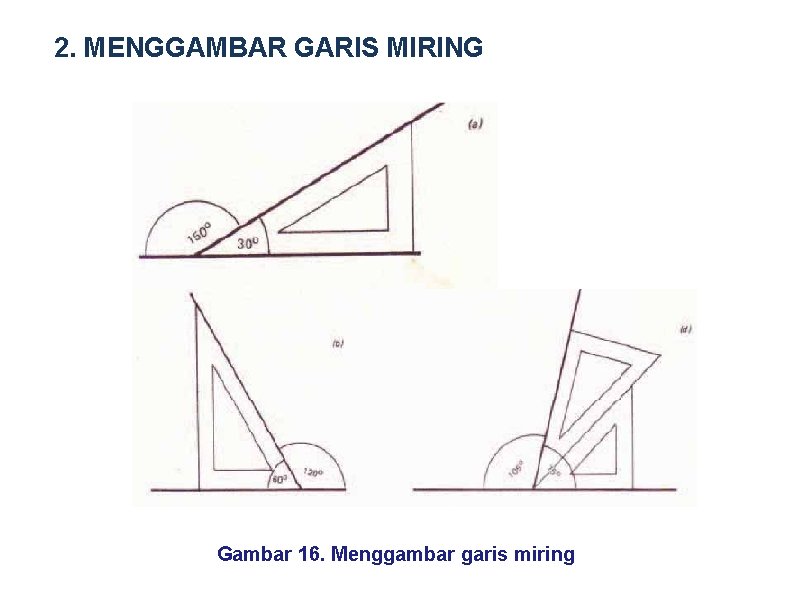

2. MENGGAMBAR GARIS MIRING Gambar 16. Menggambar garis miring

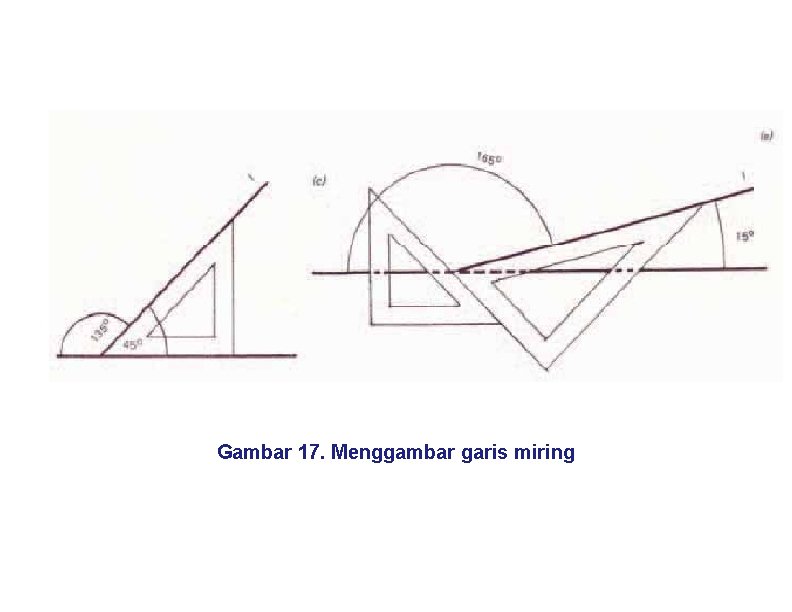

Gambar 17. Menggambar garis miring

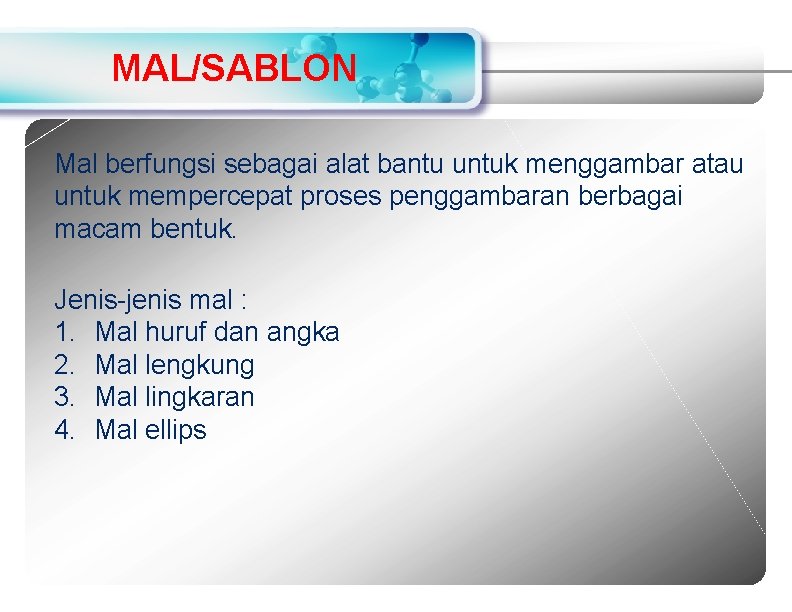

MAL/SABLON Mal berfungsi sebagai alat bantu untuk menggambar atau untuk mempercepat proses penggambaran berbagai macam bentuk. Jenis-jenis mal : 1. Mal huruf dan angka 2. Mal lengkung 3. Mal lingkaran 4. Mal ellips

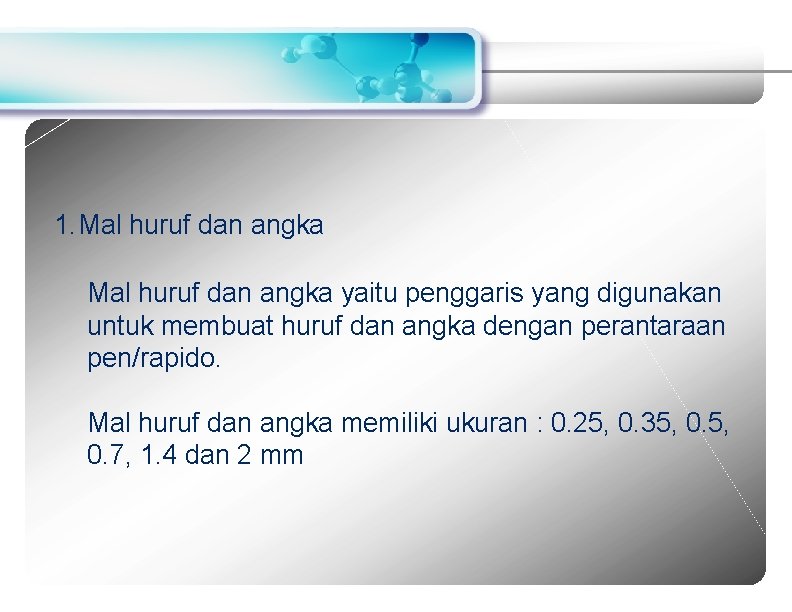

1. Mal huruf dan angka yaitu penggaris yang digunakan untuk membuat huruf dan angka dengan perantaraan pen/rapido. Mal huruf dan angka memiliki ukuran : 0. 25, 0. 35, 0. 7, 1. 4 dan 2 mm

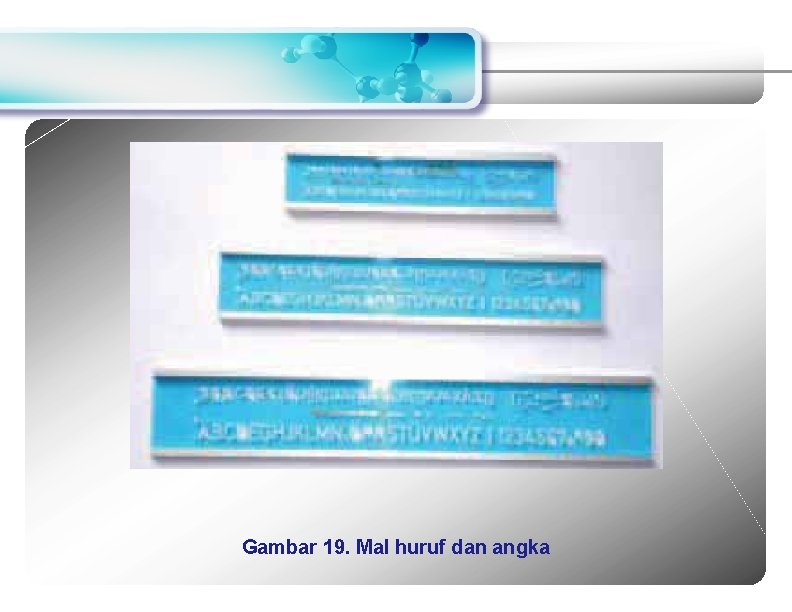

Gambar 19. Mal huruf dan angka
2. Mal Lengkung Untuk menggambar garis lengkung yang tidak dapat digambar dengan jangka, dipergunakan mal lengkung. Gambar 20. Mal lengkung

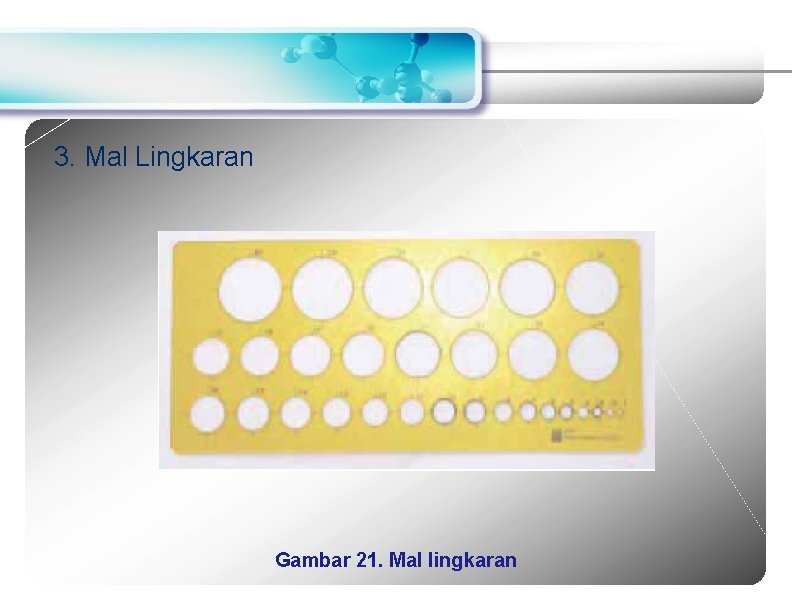

3. Mal Lingkaran Gambar 21. Mal lingkaran
4. Mal Ellips Gambar 22. Mal ellips
5. Mal Bentuk lain Gambar 23. Mal bentuk lain
BUSUR DERAJAT Gambar 24. Busur derajat
MEJA GAMBAR Meja gambar adalah meja yang digunakan sebagai alas menggambar yang terdiri dari rangka meja gambar dan daun meja gambar. Gambar 25. Meja Gambar
• Meja gambar harus mempunyai permukaan yang rata dan tepi yang lurus, dimana tempat kepala mistar T digeser. • Meja gambar dibuat dari kayu pohon cemara, kayu pohon linde, kayu lapis (polywood) atau hardboard. • Ukuran disesuaikan dengan ukuran kertas , misalnya untuk kertas ukuran A 0 mempunyai ukuran 1. 200 mm x 900 mm, kertas ukuran A 1 mempunyai ukuran 600 mm x 450 mm. • Belakangan ini terdapat papan gambar yang telah dilapisi dengan alas kertas gambar. • Meja gambar dibuat khusus untuk alas menggambar sehingga kedudukannya dapat diubah-ubah.

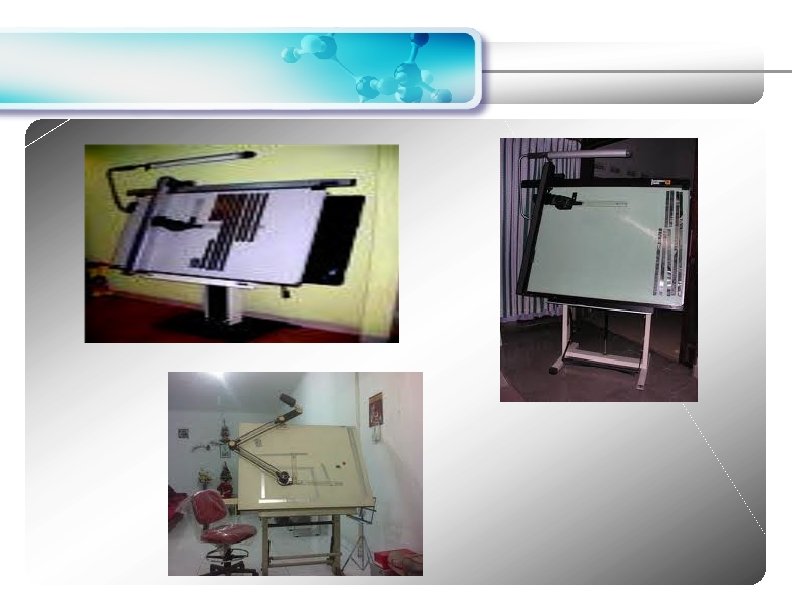

MESIN GAMBAR Mesin gambar adalah sebuah alat yang dapat menggantikan alat-alat gambar lainnya, seperti busur derajat, panggarit-T, segi tiga, dan ukuran. Jenis mesin Gambar : 1. Mesin gambar dengan sistem bandul. Pergerakan mistar diberi pemberat (bandul) agar mistar gambar kalau tidak dipakai masih dalam keadaan tegang, yang berarti masih tetap berada ditempat semula. 2. Mesin gambar dengan sistem Tracker. Memiliki batang vertikal dan horizontal Batang vertikal : Pergerakan atas bawah Batang horizontal : Kiri kanan

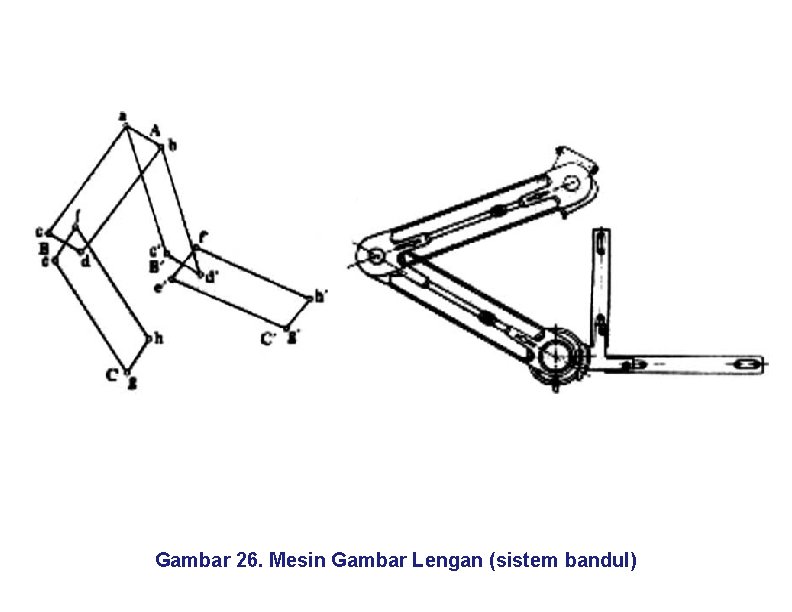

Gambar 26. Mesin Gambar Lengan (sistem bandul)
Gambar 27. Mesin Gambar Rol (sistem tracker)
Bagian-bagian mesin gambar Tracker : Handel Horisontal Berfungsi agar mistar mesin gambar hanya dapat bergerak keatas dan ke bawah secara tegak lurus, apabila handelnya dikunci. Handel Vertikal Bila handelnya di kunci, mistar hanya dapat bergerak ke kanan dan ke kiri bawah Sekerup Pengatur Mistar Mengatur jarak mistar dengan papan gambar Handel Ketepatan Mistar Fungsi handel ini adalah untuk menepatkan mistar gambar dengan kertas Handel Pengatur Sudut Berguna untuk mengatur sudut kemiringan mistar dengan kelipatan 15º

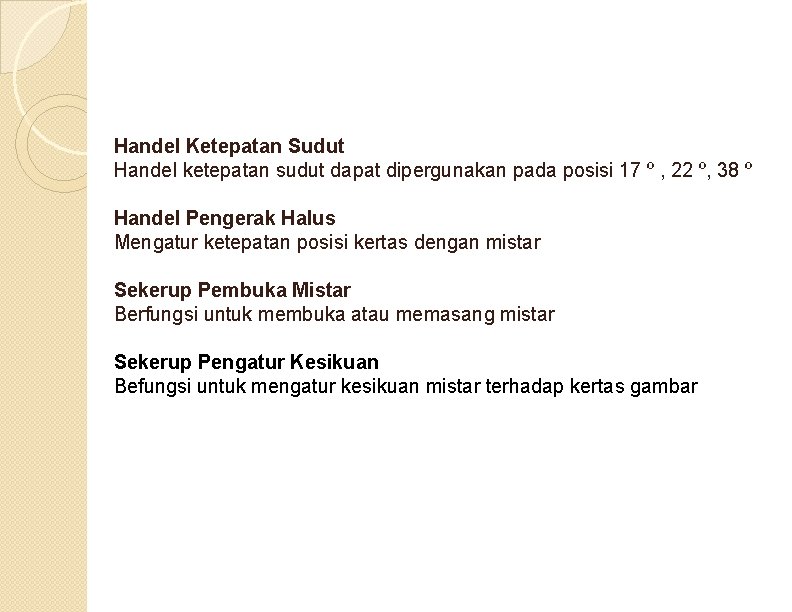

Handel Ketepatan Sudut Handel ketepatan sudut dapat dipergunakan pada posisi 17 º , 22 º, 38 º Handel Pengerak Halus Mengatur ketepatan posisi kertas dengan mistar Sekerup Pembuka Mistar Berfungsi untuk membuka atau memasang mistar Sekerup Pengatur Kesikuan Befungsi untuk mengatur kesikuan mistar terhadap kertas gambar
PENGHAPUS DAN PELINDUNG Ada dua jenis penghapus, yaitu : § Penghapus lunak untuk menghapus gambar dari pensil § Penghapus keras untuk menghapus gambar dari tinta Pelindung digunakan untuk melindungi gambar yang tidak akan dihapus ketika menghapus bagian gambar yang lain PERALATAN PENUNJANG 1. Cutter (pemotong kerta) 2. Solatip 3. Sapu tangan

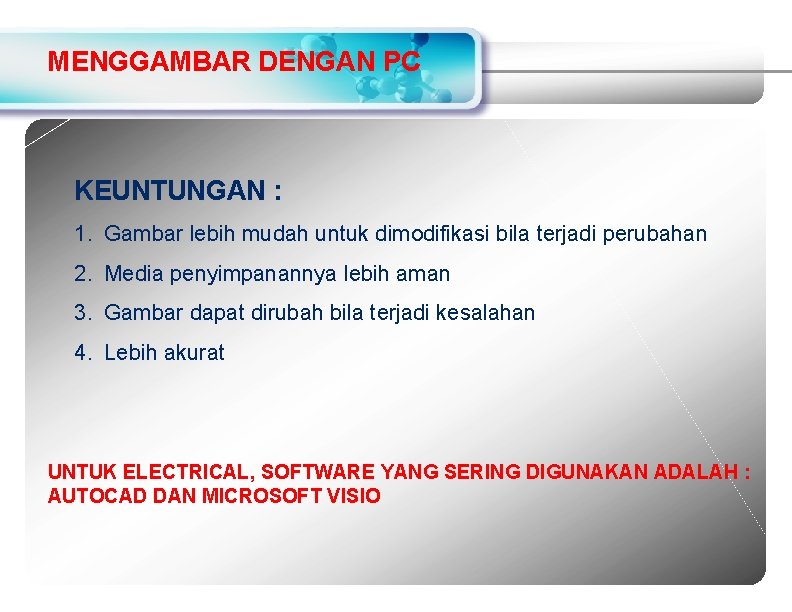

MENGGAMBAR DENGAN PC KEUNTUNGAN : 1. Gambar lebih mudah untuk dimodifikasi bila terjadi perubahan 2. Media penyimpanannya lebih aman 3. Gambar dapat dirubah bila terjadi kesalahan 4. Lebih akurat UNTUK ELECTRICAL, SOFTWARE YANG SERING DIGUNAKAN ADALAH : AUTOCAD DAN MICROSOFT VISIO
