LOGISTIC made in satisfaction FM LOGISTIC IMPLANTATION ACTUELLE

LOGISTIC made in satisfaction

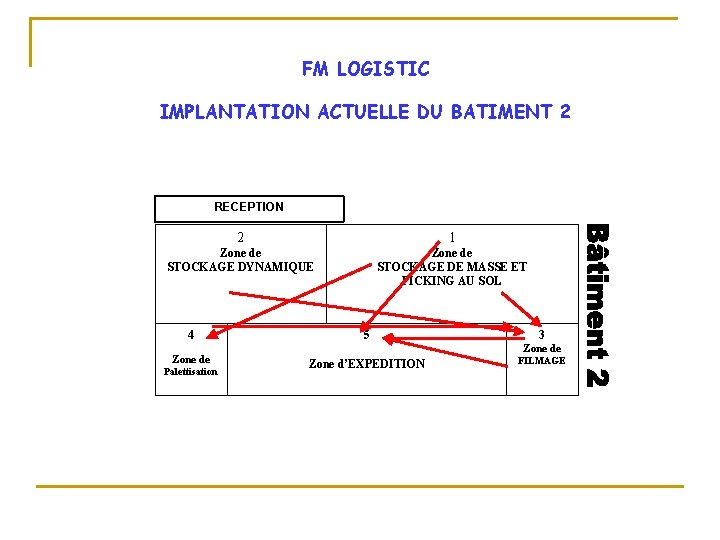

FM LOGISTIC IMPLANTATION ACTUELLE DU BATIMENT 2 RECEPTION 2 1 Zone de STOCKAGE DYNAMIQUE Zone de STOCKAGE DE MASSE ET PICKING AU SOL 4 5 3 Zone de Zone d’EXPEDITION FILMAGE Palettisation Zone de

1. 1. Classement des produits par importance de trafic Postes 1 2 3 4 5 It Nb chaînon It total A 70 2 140 2 B 30 2 60 3 C 20 1 20 4 D 60 3 180 1 Produits N° d’ordre selon valeur décroissante

1. 2. CHOIX DE PRODUITS A CONSIDERER POUR LA RÉIMPLANTATION N° d’ordre en valeur Produit Trafic total par poste Cumul du trafic total (en valeur) Cumul du trafic total (en %) 1 D 180 45 2 A 140 320 80 3 B 60 380 95 4 C 20 400 100

2. 1. MATRICE A DOUBLE ENTREE ü 1ère étape : Analyse du tableau Postes d’où partent les produits Postes où arrivent les produits Page 5

ü 2ème étape : Repérez les cases qui correspondent à une liaison et reportez les indices de trafic correspondant, par exemple 1 4 = = 60 ? (additionnez quand il y a plusieurs indices) A vous de jouer ! 60 Page 6

ü SOLUTION 60 70 130 60 Page 7

ü 3ème étape : Il faut maintenant compléter les cases 60 1 60 70 130 60 Dans la partie supérieure : Calculez le nombre total de liaisons entre le poste concerné et les autres postes, par exemple pour le poste 1 : liaison. 1 Dans la partie inférieure : Calculez le trafic total du poste concerné en entrée et en sortie. Il s’obtient en additionnant les trafics de tous les chaînons utilisés dans la ligne et la colonne correspondantes à chaque poste. Par exemple pour le poste 1 ; nous avons un trafic total sur la ligne et la colonne de : . 60 Page 8

SOLUTION 60 1 70 70 260 3 60 130 120 2 130 1 Page 9

2. 2. CLASSEMENT DES POSTES DE TRAVAIL 1ère clé 2ème clé N° d’ordre Nombre de liaisons Trafic total par poste Poste de travail N° 1 3 260 3 2 2 120 4 3 1 130 5 4 1 70 2 5 1 60 1

3. IMPLANTATION DES POSTES SUR CANEVAS TRIANGULAIRE 1 4 3 2 5

FM LOGISTIC PROPOSITION D’IMPLANTATION 1 2 STOCKAGE DE MASSE ET PICKING AU SOL STOCKAGE DYNAMIQUE 4 3 Palettisation FILMAGE EXPEDITION 3 FILMAGE

SYNTHESE : LA METHODE DES CHAINONS A. Objectifs de la méthode : Il s’agit de résoudre un problème d’implantation, dans le but d’optimiser le rendement et diminuer les déplacements (les flux) entre les postes de travail. B. Représentation schématique des éléments utilisés dans la méthode : Gamme du produit Poste de travail 1 Chaînon It = n Poste de travail 2 Chaînon It = n Poste de travail 3 Itt = n x Nb chaînons de la gamme

SYNTHESE 1. Recueillir les données Recher : les postes à implanter, les gammes et les indices de trafic (It) 2. Calculer les indices de trafic total (Itt) et classer les produits Création d’un tableau et classement des produits (valeur décroissante d’Itt). 3. Sélectionner les produits les plus représentatifs Méthode ABC : critère retenu : les Itt Rq : tous les postes doivent être utilisés sur l’ensemble des produits retenus 4. Classer les postes de travail en fonction du nombre de liaisons 5. Effectuer l’implantation théorique des postes 6. Proposer la nouvelle implantation Vérifier sa pertinence Création d’une matrice à double entrée : Verticalement : les postes de travail qui envoient les produits, horizontalement : les postes de travail qui reçoivent des produits. 1ère clé de classement : nombre de liaisons, 2ème clé : trafic total par poste Positionnement des postes sur un canevas triangulaire Réimplantation sur un plan et possibilité de calcul de l’Indice global de manutention. Comparaison avec l’Igm de l’implantation de départ
