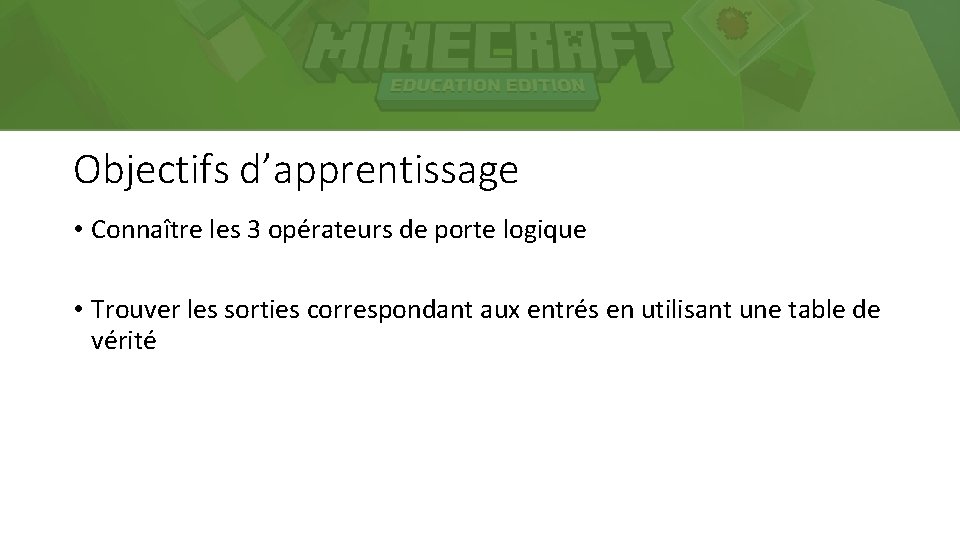

Objectifs d’apprentissage • Connaître les 3 opérateurs de porte logique • Trouver les sorties correspondant aux entrés en utilisant une table de vérité

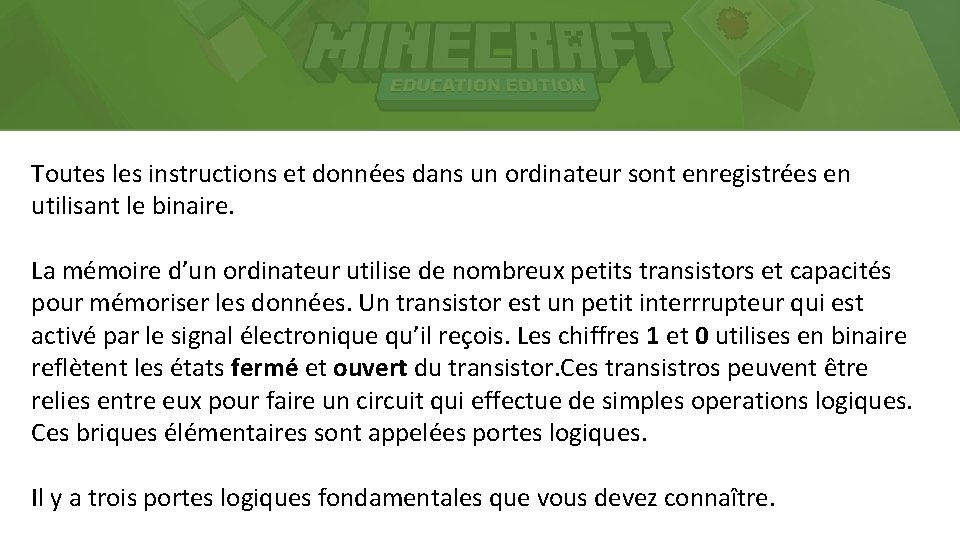

Toutes les instructions et données dans un ordinateur sont enregistrées en utilisant le binaire. La mémoire d’un ordinateur utilise de nombreux petits transistors et capacités pour mémoriser les données. Un transistor est un petit interrrupteur qui est activé par le signal électronique qu’il reçois. Les chiffres 1 et 0 utilises en binaire reflètent les états fermé et ouvert du transistor. Ces transistros peuvent être relies entre eux pour faire un circuit qui effectue de simples operations logiques. Ces briques élémentaires sont appelées portes logiques. Il y a trois portes logiques fondamentales que vous devez connaître.

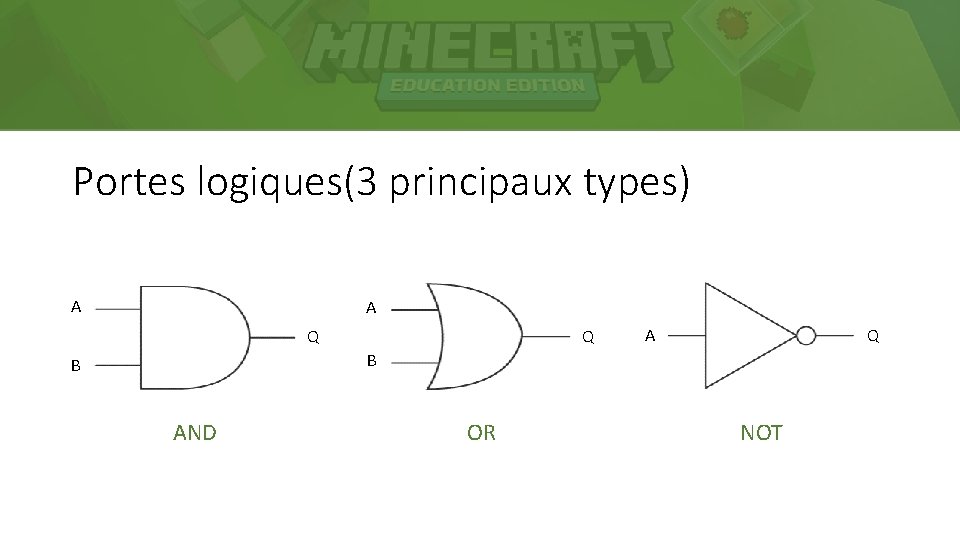

Portes logiques(3 principaux types) A A Q Q A Q B B AND OR NOT

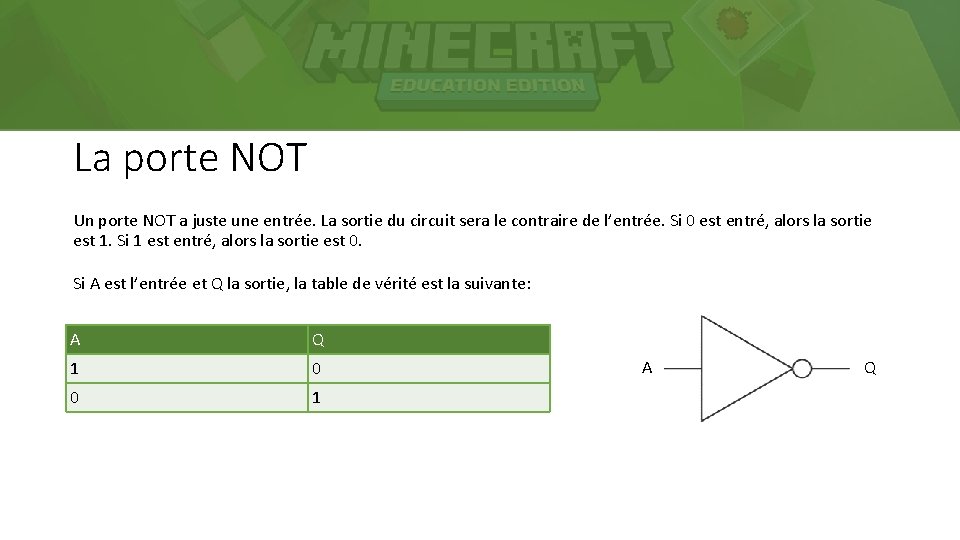

La porte NOT Un porte NOT a juste une entrée. La sortie du circuit sera le contraire de l’entrée. Si 0 est entré, alors la sortie est 1. Si 1 est entré, alors la sortie est 0. Si A est l’entrée et Q la sortie, la table de vérité est la suivante: A Q 1 0 0 1 A Q

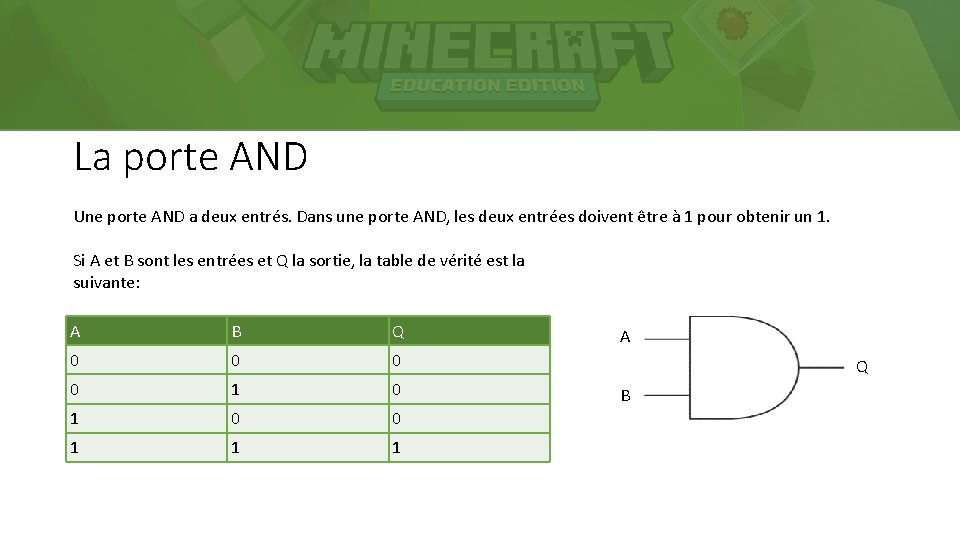

La porte AND Une porte AND a deux entrés. Dans une porte AND, les deux entrées doivent être à 1 pour obtenir un 1. Si A et B sont les entrées et Q la sortie, la table de vérité est la suivante: A B Q 0 0 1 1 1 A Q B

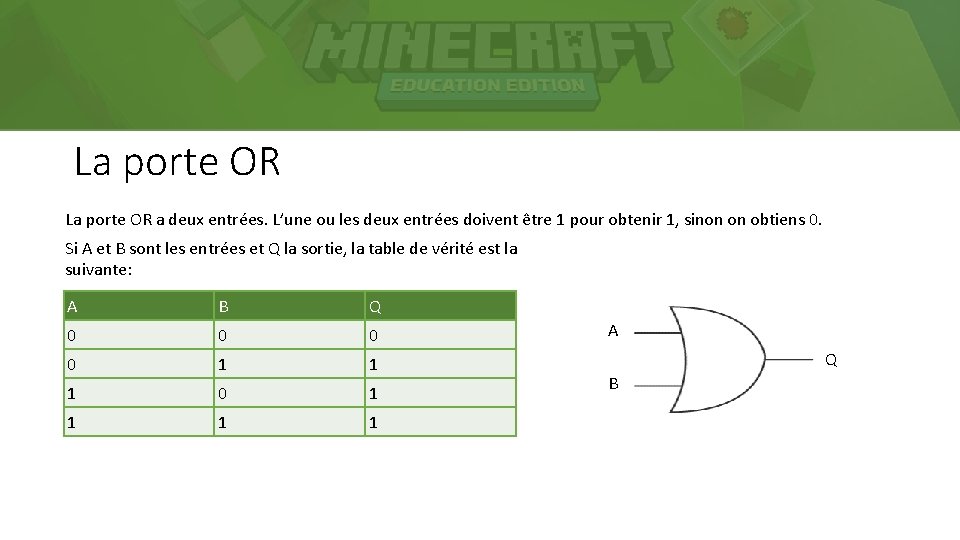

La porte OR a deux entrées. L’une ou les deux entrées doivent être 1 pour obtenir 1, sinon on obtiens 0. Si A et B sont les entrées et Q la sortie, la table de vérité est la suivante: A B Q 0 0 1 1 1 0 1 1 A Q B

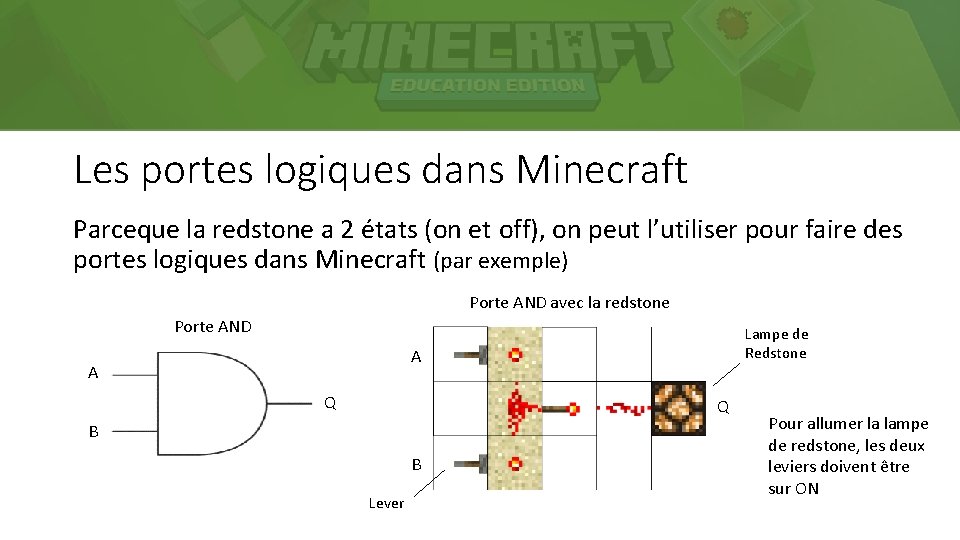

Les portes logiques dans Minecraft Parceque la redstone a 2 états (on et off), on peut l’utiliser pour faire des portes logiques dans Minecraft (par exemple) Porte AND avec la redstone Porte AND Lampe de Redstone A A Q Q B B Lever Pour allumer la lampe de redstone, les deux leviers doivent être sur ON

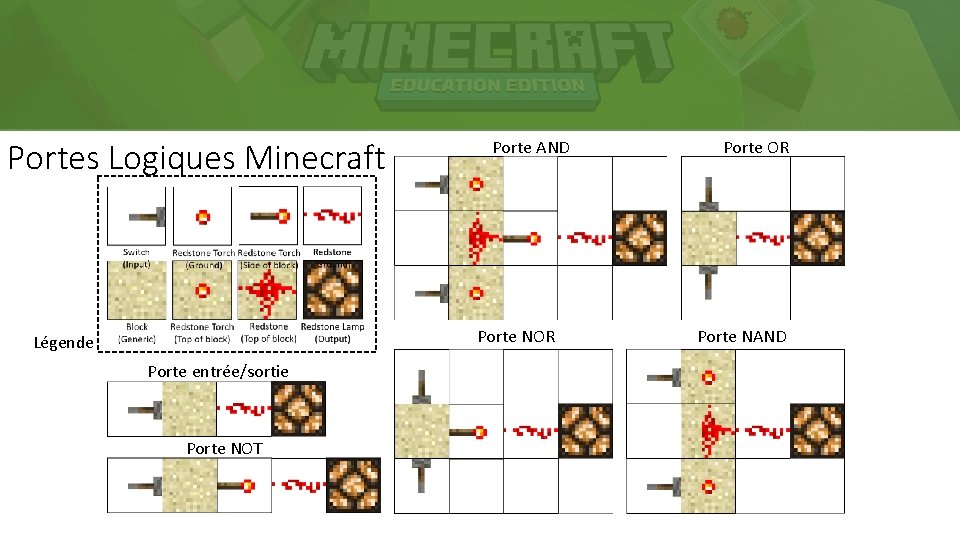

Portes Logiques Minecraft Porte AND Porte NOR Légende Porte entrée/sortie Porte NOT Porte OR Porte NAND

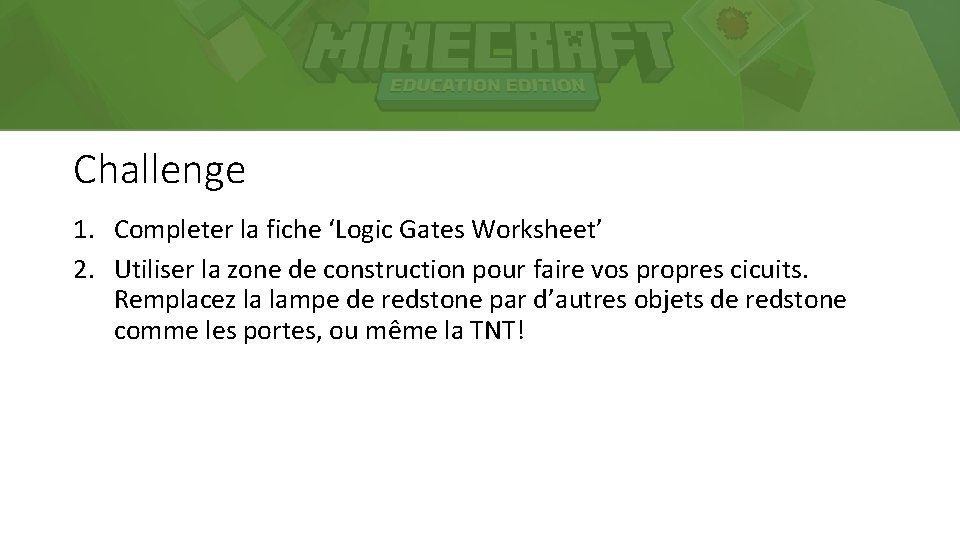

Challenge 1. Completer la fiche ‘Logic Gates Worksheet’ 2. Utiliser la zone de construction pour faire vos propres cicuits. Remplacez la lampe de redstone par d’autres objets de redstone comme les portes, ou même la TNT!
