LOGIKA DAN ALGORITMA PERTEMUAN 3 PENGEMBANGAN ALGORITMA Metode

LOGIKA DAN ALGORITMA - PERTEMUAN 3 PENGEMBANGAN ALGORITMA

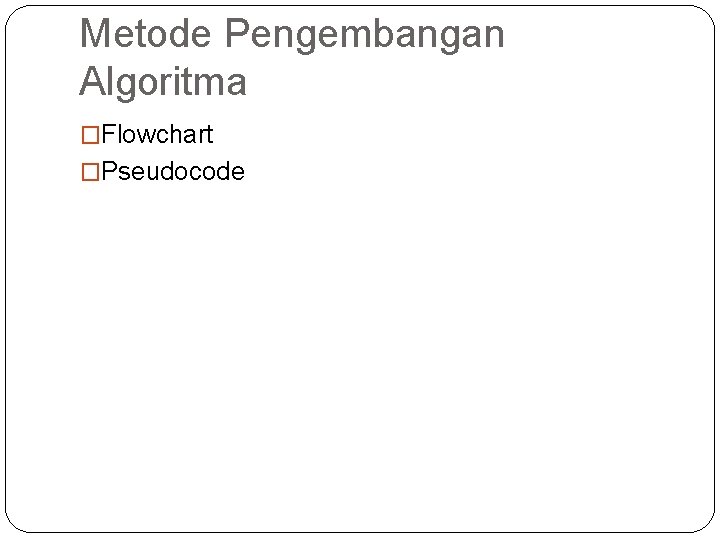

Metode Pengembangan Algoritma �Flowchart �Pseudocode

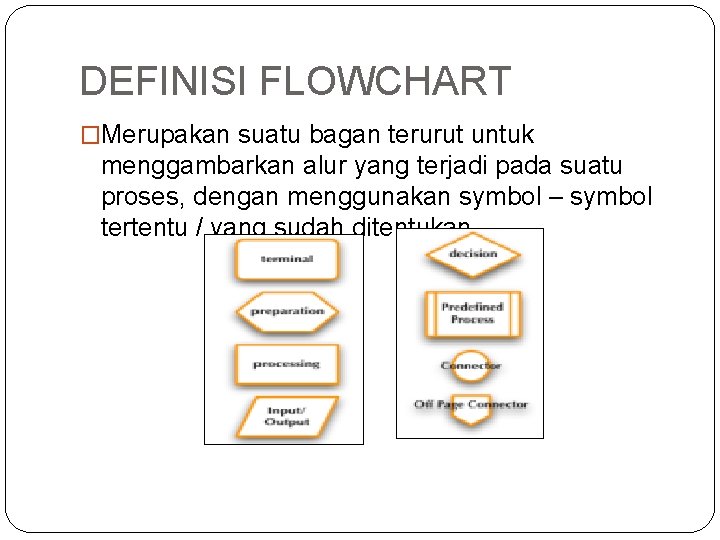

DEFINISI FLOWCHART �Merupakan suatu bagan terurut untuk menggambarkan alur yang terjadi pada suatu proses, dengan menggunakan symbol – symbol tertentu / yang sudah ditentukan.

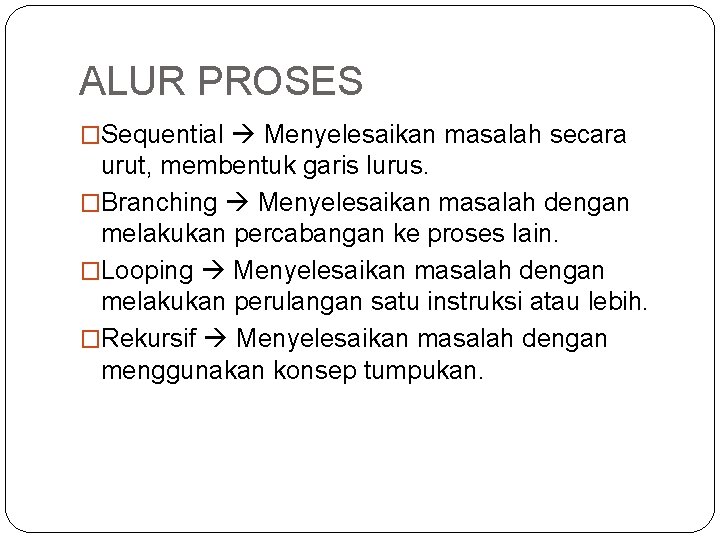

ALUR PROSES �Sequential Menyelesaikan masalah secara urut, membentuk garis lurus. �Branching Menyelesaikan masalah dengan melakukan percabangan ke proses lain. �Looping Menyelesaikan masalah dengan melakukan perulangan satu instruksi atau lebih. �Rekursif Menyelesaikan masalah dengan menggunakan konsep tumpukan.

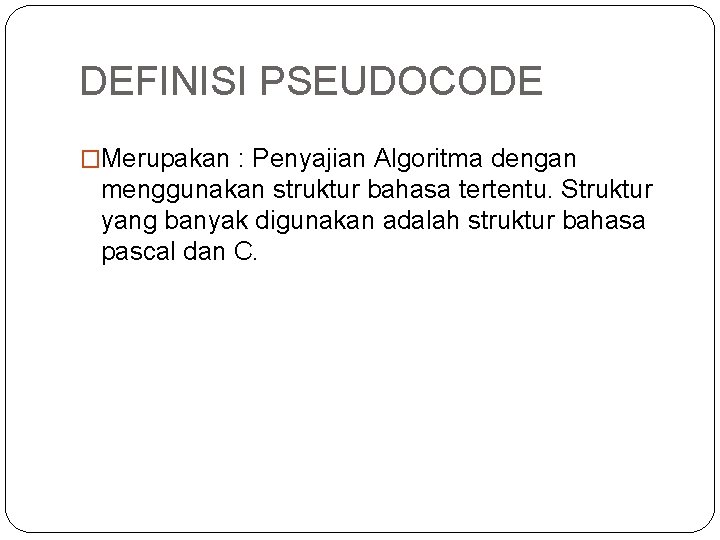

DEFINISI PSEUDOCODE �Merupakan : Penyajian Algoritma dengan menggunakan struktur bahasa tertentu. Struktur yang banyak digunakan adalah struktur bahasa pascal dan C.

Algoritma Flowchart Mulai � Algoritma menjumlahkan 2 buah bilangan Input : 2 buah bilangan yang akan dijumlahkan (variabel A dan B) Proses : model matematis untuk penjumlahan adalah C = A+B Output : hasil penjumlahan 2 buah bilangan (variabel C) Input A, B C=A+B print: (“C = “, C) Selesai

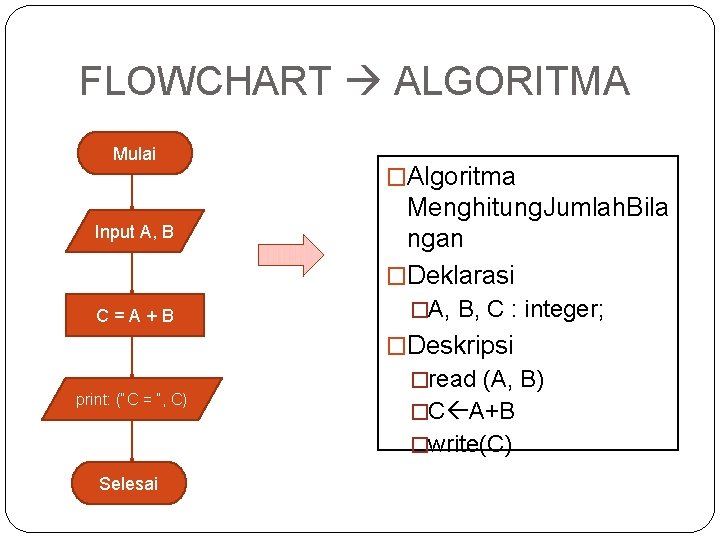

FLOWCHART ALGORITMA Mulai Input A, B C=A+B �Algoritma Menghitung. Jumlah. Bila ngan �Deklarasi �A, B, C : integer; �Deskripsi print: (“C = “, C) �read (A, B) �C A+B �write(C) Selesai

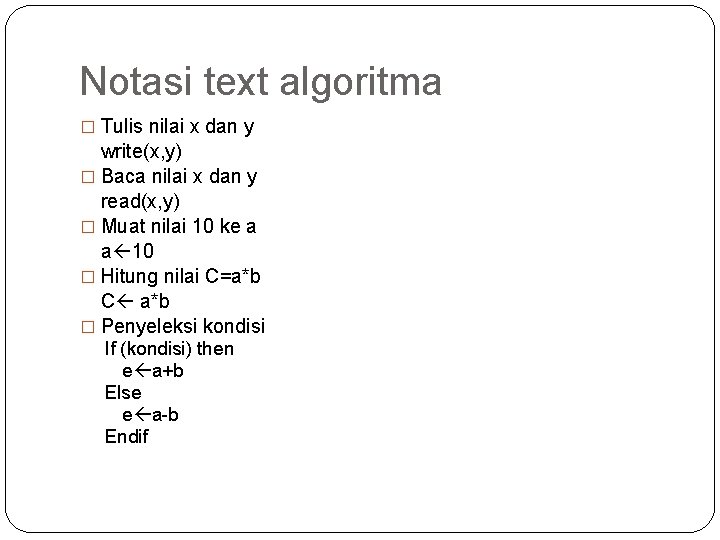

Notasi text algoritma � Tulis nilai x dan y write(x, y) � Baca nilai x dan y read(x, y) � Muat nilai 10 ke a a 10 � Hitung nilai C=a*b C a*b � Penyeleksi kondisi If (kondisi) then e a+b Else e a-b Endif

Algoritma Pseudocode � Algoritma menjumlahkan 2 buah bilangan Input : 2 buah bilangan yang akan dijumlahkan (variabel A dan B) Proses : model matematis untuk penjumlahan adalah C = A+B Output : hasil penjumlahan 2 buah bilangan (variabel C) �Penjumlahan; �Deklarasi Variabel : �A, B, C : numerik; �Begin �Input(A, B); �C: =A+B; �Print(C); �End

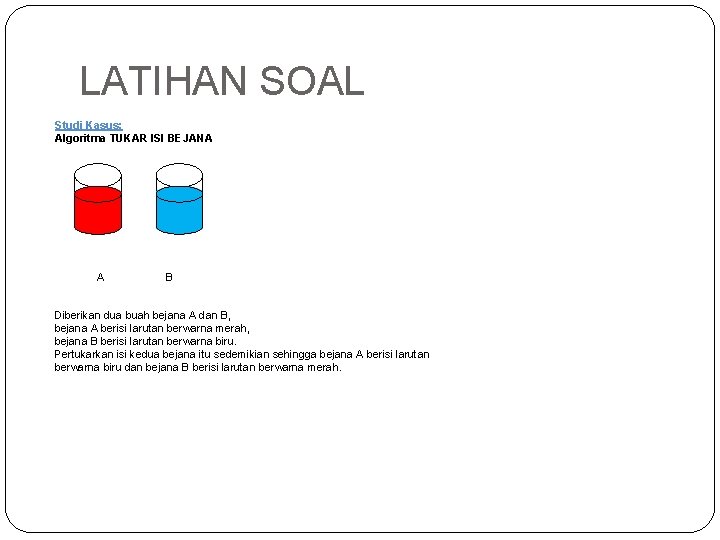

LATIHAN SOAL Studi Kasus: Algoritma TUKAR ISI BEJANA A B Diberikan dua buah bejana A dan B, bejana A berisi larutan berwarna merah, bejana B berisi larutan berwarna biru. Pertukarkan isi kedua bejana itu sedemikian sehingga bejana A berisi larutan berwarna biru dan bejana B berisi larutan berwarna merah.

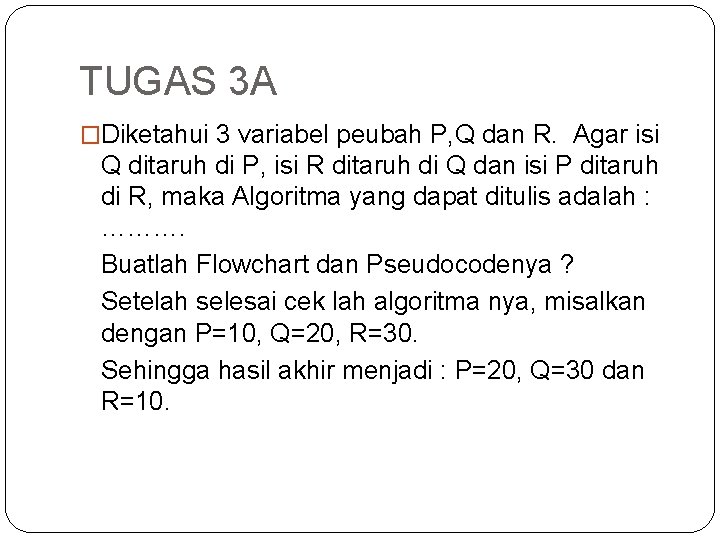

TUGAS 3 A �Diketahui 3 variabel peubah P, Q dan R. Agar isi Q ditaruh di P, isi R ditaruh di Q dan isi P ditaruh di R, maka Algoritma yang dapat ditulis adalah : ………. Buatlah Flowchart dan Pseudocodenya ? Setelah selesai cek lah algoritma nya, misalkan dengan P=10, Q=20, R=30. Sehingga hasil akhir menjadi : P=20, Q=30 dan R=10.

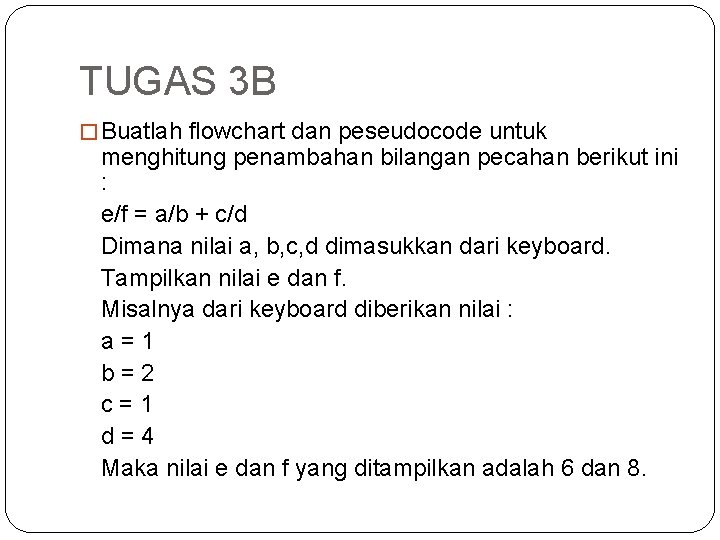

TUGAS 3 B � Buatlah flowchart dan peseudocode untuk menghitung penambahan bilangan pecahan berikut ini : e/f = a/b + c/d Dimana nilai a, b, c, d dimasukkan dari keyboard. Tampilkan nilai e dan f. Misalnya dari keyboard diberikan nilai : a=1 b=2 c=1 d=4 Maka nilai e dan f yang ditampilkan adalah 6 dan 8.
