Logické funkce a obvody VY_32_INOVACE_pszczolka_07 -3 -20 -riskuj_opakování Autor: Pszczółka Tomáš Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
Anotace Žáci si zopakují získané znalosti v oblasti logických funkcí a obvodů. ü Základní pojmy. ü Logické členy. ü Minimalizace logických funkcí. ü TTL technologie. ü Logické obvody.
Risk Procvičování - logické funkce a obvody
Pravidla hry • Žáci se rozdělí na skupiny. • Rozhodčí zapisuje výsledky a hlídá časový limit pro odpověď určený vyučujícím. • První skupina volí otázku, za správnou odpověď jí rozhodčí přičte body. • Poté volí další skupina v pořadí. • Hra končí po ukončení časového limitu nebo po vyčerpání všech otázek. • Vítězí skupina s nejvyšším počtem bodů.

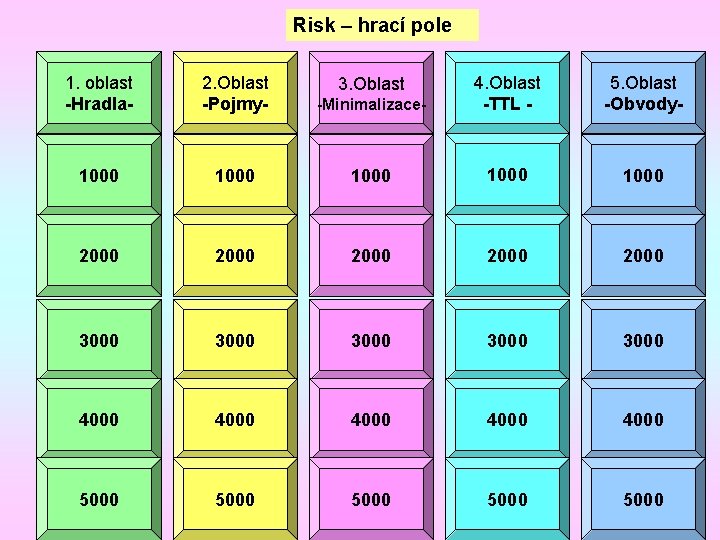

Risk – hrací pole 1. oblast -Hradla- 2. Oblast -Pojmy- -Minimalizace- 4. Oblast -TTL - 5. Oblast -Obvody- 1000 1000 2000 2000 3000 3000 4000 4000 5000 5000 3. Oblast
Oblast 1 1000 Jaké základní logické členy známe? NAND, AN, NAN OR, AND, NOT, NOR, NAND EXOR, EXNOR Na hrací pole
Oblast 1 2000 Jako logickou funkci realizuje OR? Funkci logického součtu Funkci logického součinu Funkci logického dělení Na hrací pole

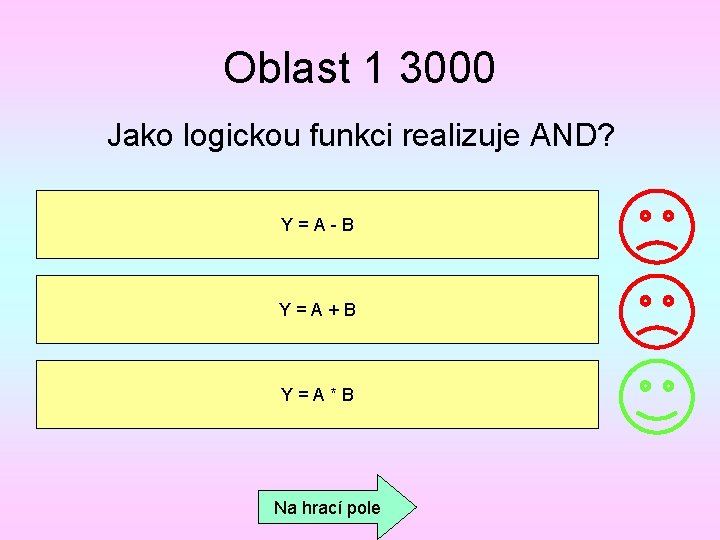

Oblast 1 3000 Jako logickou funkci realizuje AND? Y=A-B Y=A+B Y=A*B Na hrací pole
Oblast 1 4000 K čemu využíváme logické členy? Základní logické členy využíváme při realizaci složitých logických obvodů. K řešení složitých obvodů v oblasti analogové elektroniky. Základní logické členy využíváme při realizaci složitých strojů a přístrojů. Na hrací pole
Oblast 1 5000 • Jakými hradly můžeme nahradit logický člen NAND? ODPOVĚĎ Pomoci hradla NOT a AND Na hrací pole
Oblast 2 1000 Pojem pravdivostní tabulka. Popisuje funkci logického obvodu, tedy určuje vzájemný vztah vstupů a výstupu. Zaznamenává logické nuly a jedničky. Pomoci logických pravdivostních tabulek se realizují jednoduché i složité logické matematické funkce. Na hrací pole
Oblast 2 2000 Pojem Booleová algebra. Jsou to zákony umožňující řešit schémata z oblasti číslicové techniky Souhrn pravidel a zákonů, které umožnuji pracovat s logikou a logickými funkcemi pomoci algebraických operací. Popisuje funkci logického obvodu, tedy určuje vzájemný vztah vstupů a výstupu. Na hrací pole
Oblast 2 3000 Pojem logické obvody. Jsou to jednoduché schémata. Jsou nižší logikou analogové elektroniky. Pomoci logických obvodů se realizují jednoduché i složité logické matematické funkce. Na hrací pole

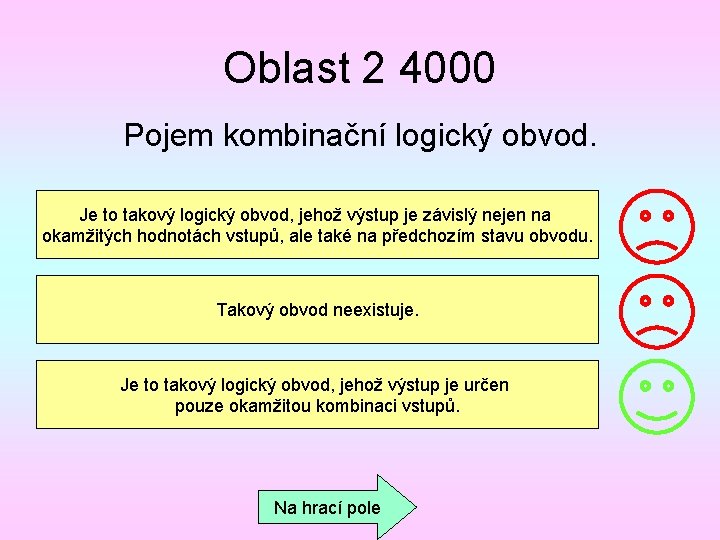

Oblast 2 4000 Pojem kombinační logický obvod. Je to takový logický obvod, jehož výstup je závislý nejen na okamžitých hodnotách vstupů, ale také na předchozím stavu obvodu. Takový obvod neexistuje. Je to takový logický obvod, jehož výstup je určen pouze okamžitou kombinaci vstupů. Na hrací pole

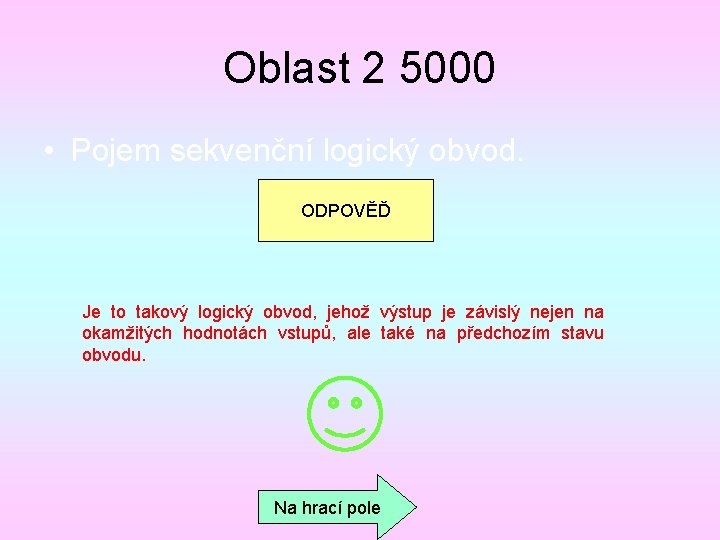

Oblast 2 5000 • Pojem sekvenční logický obvod. ODPOVĚĎ Je to takový logický obvod, jehož výstup je závislý nejen na okamžitých hodnotách vstupů, ale také na předchozím stavu obvodu. Na hrací pole
Oblast 3 1000 Co znamená minimalizace logické funkce? Převod konkrétní logické funkce do obecné podoby. Realizace logické funkce. Zjednodušení logické funkce. Na hrací pole

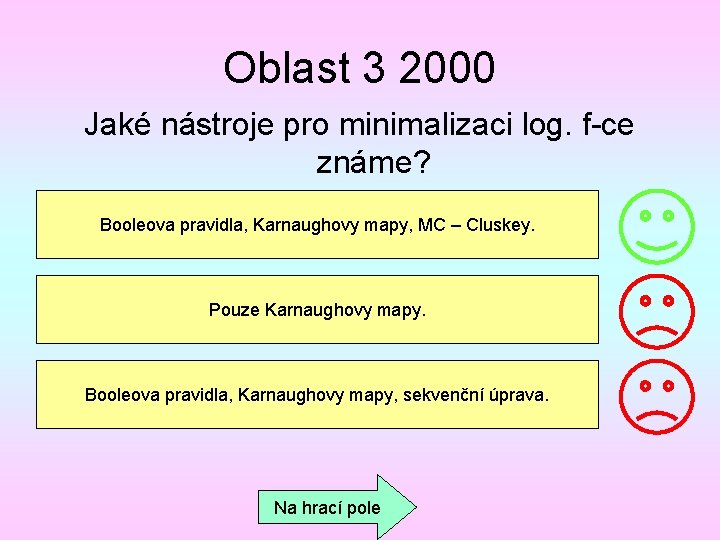

Oblast 3 2000 Jaké nástroje pro minimalizaci log. f-ce známe? Booleova pravidla, Karnaughovy mapy, MC – Cluskey. Pouze Karnaughovy mapy. Booleova pravidla, Karnaughovy mapy, sekvenční úprava. Na hrací pole
Oblast 3 3000 Do kolika vstupních proměnných lze použít (je efektivní) KM? Do 3 vstupních proměnných. Do 5 vstupních proměnných. Do 6 vstupních proměnných. Na hrací pole
Oblast 3 4000 Velikost KM může být. 2 x 2, 2 x 4, 4 x 8. Neomezená. Pouze 2 x 2, 4 x 4. Na hrací pole
Oblast 3 5000 • Jaké jsou kroky při minimalizaci logické funkce pomoci KM? ODPOVĚĎ Zápis funkce do pravdivostní tabulky, sestavení KM, vytvoření smyček, řešení smyček a psaní výsledné zjednodušené logické funkce. Na hrací pole

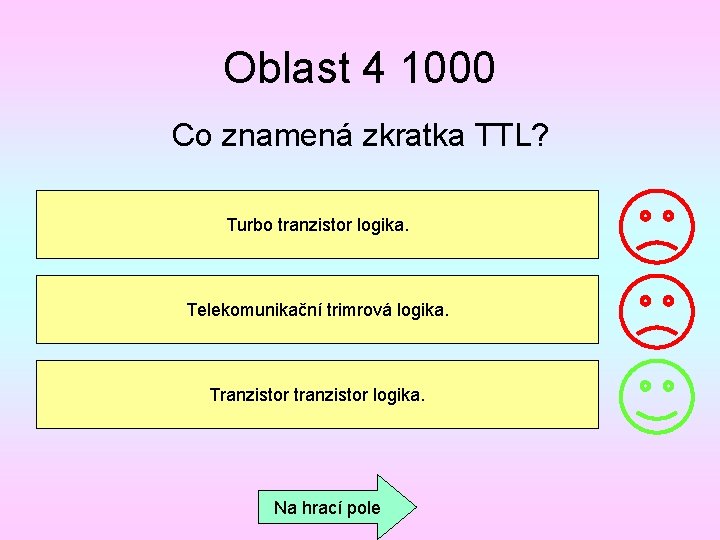

Oblast 4 1000 Co znamená zkratka TTL? Turbo tranzistor logika. Telekomunikační trimrová logika. Tranzistor tranzistor logika. Na hrací pole
Oblast 4 2000 Logické členy mohou být realizovány dvěma základními „směry“ TTL a ? Pomoci vysoké impedance. CMOS FETMOS Na hrací pole

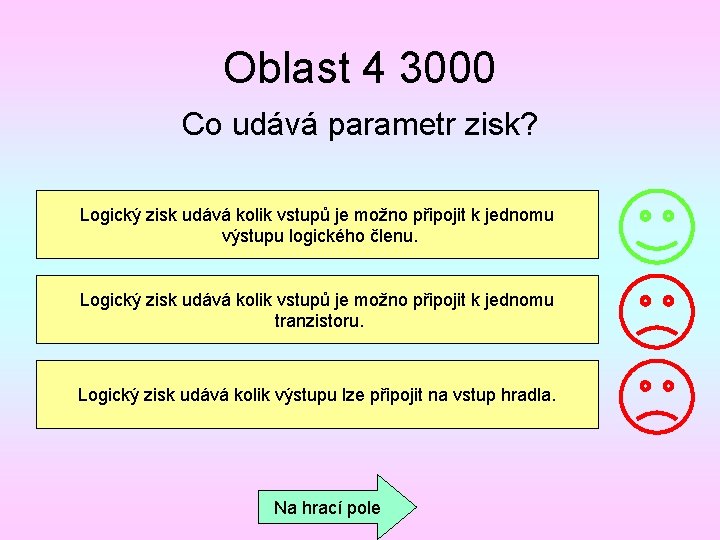

Oblast 4 3000 Co udává parametr zisk? Logický zisk udává kolik vstupů je možno připojit k jednomu výstupu logického členu. Logický zisk udává kolik vstupů je možno připojit k jednomu tranzistoru. Logický zisk udává kolik výstupu lze připojit na vstup hradla. Na hrací pole
Oblast 4 4000 Jaké vlastnosti mají LTTL obvody? Jsou to velmi rychlé obvody. Jsou to obvody s malou spotřebou a nižší rychlostí. Jsou to obvody se Schottkyho diodami v struktuře některých tranzistorů a vyznačují se pomalou rychlostí. Na hrací pole
Oblast 4 5000 Rozeznáváme tři možné struktury realizace logických členů TTL technologii, jaké? ODPOVĚĎ 1. 2. 3. Logický člen s aktivním výstupem (s uzavřeným kolektorem) Logický člen s otevřeným kolektorem Logický člen vysoké impedance (třístavový) Na hrací pole

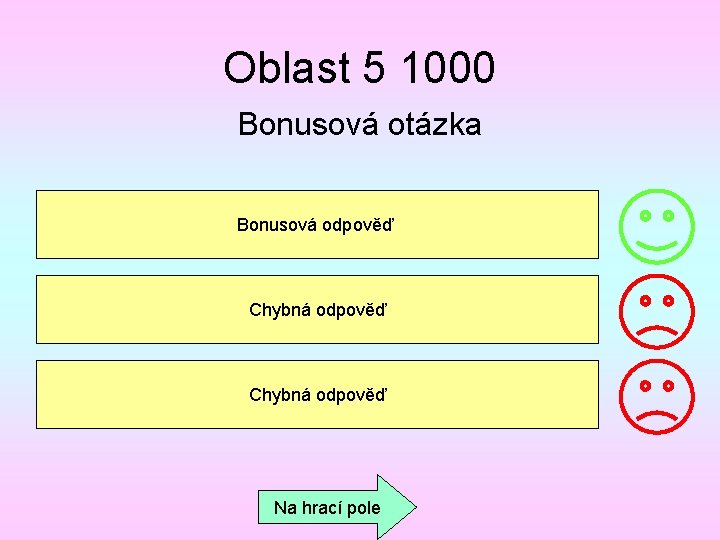

Oblast 5 1000 Bonusová otázka Bonusová odpověď Chybná odpověď Na hrací pole
Oblast 5 2000 K čemu slouží binární komparátor? Umožňuje sčítání bitů. Porovnává dvě paralelní dvojková slova. Je schopen rozpoznat chybu v binárním slově. Na hrací pole
Oblast 5 3000 Bonusová otázka Chybná odpověď Bonusová odpověď Chybná odpověď Na hrací pole
Oblast 5 4000 K čemu slouží generátor parity? Umožňuje sčítání bitů. Porovnává dvě paralelní dvojková slova. Je schopen rozpoznat chybu v binárním slově. Na hrací pole

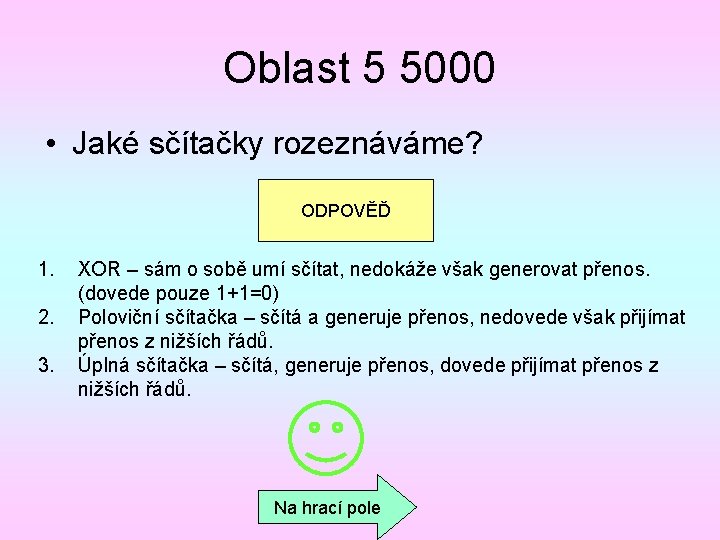

Oblast 5 5000 • Jaké sčítačky rozeznáváme? ODPOVĚĎ 1. 2. 3. XOR – sám o sobě umí sčítat, nedokáže však generovat přenos. (dovede pouze 1+1=0) Poloviční sčítačka – sčítá a generuje přenos, nedovede však přijímat přenos z nižších řádů. Úplná sčítačka – sčítá, generuje přenos, dovede přijímat přenos z nižších řádů. Na hrací pole
