Anotace ü Žák bude znát základní logické členy. ü Bude umět sestavit jejich pravdivostní tabulky. ü Bude se orientovat v základních funkcích logiky.
Úvod – logické členy ü Logický člen = hradlo ü Základní logické členy využíváme při realizaci složitých logických obvodů ü Máme pět základních logických členů: AND, NAND, OR, NOT ü Mezi základní logické členy také patří: XOR, XNOR (Některé literatury hradla XOR, XNOR neřadí k základním členům)
Logický člen AND - úvod ü AND je anglický výraz a tedy čteme „end“ ü Logický člen AND realizuje funkci logického součinu ve tvaru Y = A * B , kde A a B jsou vstupní proměnné a Y je výsledná výstupní hodnota ü Hradlo AND si můžeme představit následovně: Pozn. : Žárovka bude svítit pouze tehdy, budou-li kontakty A, B sepnuté. Analogicky - výstup bude v log. 1 pouze tehdy, přivedeme-li na oba vstupy log. 1.
Logický člen AND – značka, tabulka ü Funkci hradla AND popisuje pravdivostní tabulka. ü Můžeme si všimnout, že na výstupu hradla AND bude log. 1, když na oba vstupy přivedeme právě log. 1. Schematická značka (podle ČSN)
Logický člen AND – časový průběh Činnost také můžeme znázornit pomoci časového diagramu. Vycházíme z pravdivostní tabulky
Logický člen NAND - úvod • Pozn. : Žárovka nebude svítit tehdy, budou-li oba kontakty A, B sepnuté. Analogicky výstup bude v log. 0 tehdy, přivedeme-li na oba vstupy log. 1.

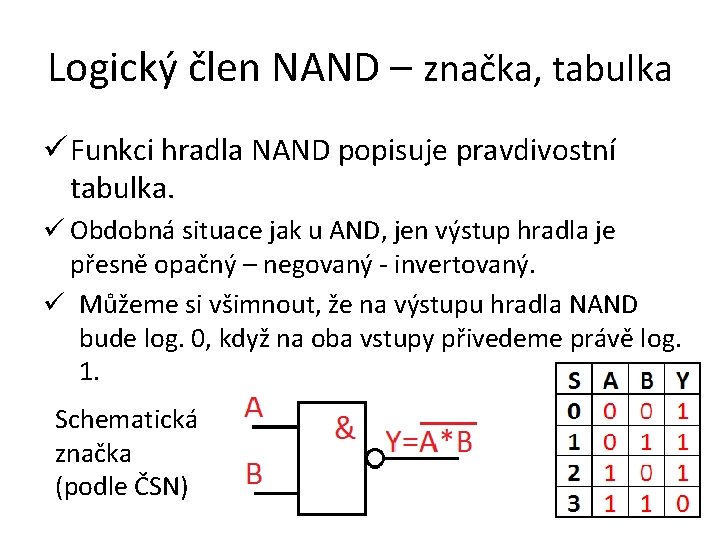

Logický člen NAND – značka, tabulka ü Funkci hradla NAND popisuje pravdivostní tabulka. ü Obdobná situace jak u AND, jen výstup hradla je přesně opačný – negovaný - invertovaný. ü Můžeme si všimnout, že na výstupu hradla NAND bude log. 0, když na oba vstupy přivedeme právě log. 1. Schematická značka (podle ČSN)
Logický člen NAND – časový průběh Grafická závislost výstupu na kombinaci vstupů Hradlo NAND můžeme rovněž sestavit z hradel AND a NOT (negace)
