LODOS DE PERFORACIÓN Ingeniería Petrolera Integrantes: Aarón González García Luis Leonardo Gonzalez Rosales Gerardo Romo de la Cruz Adrián Ramírez Gonzalez Daniel Silva Salas

CONTENIDO v Introducción v¿Que es un fluido o lodo de perforación? v. Características generales. v Funciones. v Proceso. v Propiedades principales. v Tipos de lodo de perforación. v Contaminación del lodo. Lodos de Perforación 2

Lodos de Perforación 3

INTRODUCCIÓN • El fluido de perforación es un líquido o gas que circula a través de la sarta de perforación hasta a la barrena y regresa a la superficie por el espacio anular. Hasta la fecha un pozo de gas o aceite no se puede perforar sin este concepto básico de fluido circulante. • Un ciclo es el tiempo que se requiere para que la bomba mueva el fluido de perforación hacia abajo al agujero y de regreso a la superficie. Lodos de Perforación 4

• El fluido de perforación es una parte clave del proceso de perforación, y el éxito de un programa de perforación depende de su diseño. • Un fluido de perforación para un área particular se debe diseñar para cumplir con los requerimientos específicos. • En general los fluidos de perforación tendrán muchas propiedades que son benéficas para la operación, pero también algunas otras que no son deseables. Siempre hay un compromiso. Lodos de Perforación 5

FLUIDO DE PERFORACIÓN DEFINICIÓN: • El fluido de perforación o lodo comúnmente se le llama, puede ser cualquier sustancia o mezcla de sustancias con características físicas y químicas apropiadas, como por ejemplo: aire o gas, agua, petróleo o combinaciones de agua y aceite con determinado porcentaje de sólidos. Lodos de Perforación 6

CARACTERIZTICAS GENERALES • El fluido no debe ser tóxico, corrosivo, ni inflamable, pero sí inerte a las contaminaciones de sales solubles o minerales y estable a las altas temperaturas. Además, debe mantener sus propiedades según las exigencias de las operaciones, debe ser inmune al desarrollo de bacterias. Lodos de Perforación 7

FUNCIONES DEL LODO DE PERFORACIÓN • Mejora la limpieza de los recortes durante la perforación. • Controla las presiones de la formación. • Aumenta la velocidad de penetración. • Facilita la cementación. Lodos de Perforación 8

• Aumenta la estabilidad del pozo. • Proporciona intensa refrigeración en el área de fricción. • Proporciona excelente lubricación al sistema. • Transmite la energía hidráulica a las herramientas y a la barrena. Lodos de Perforación 9

• Reduce las pérdidas por filtraciones en formaciones permeables. • Previene la oxidación del acero componente del instrumental. • Evita la expansión de las arcillas con alto poder de encapsulación. Lodos de Perforación 10

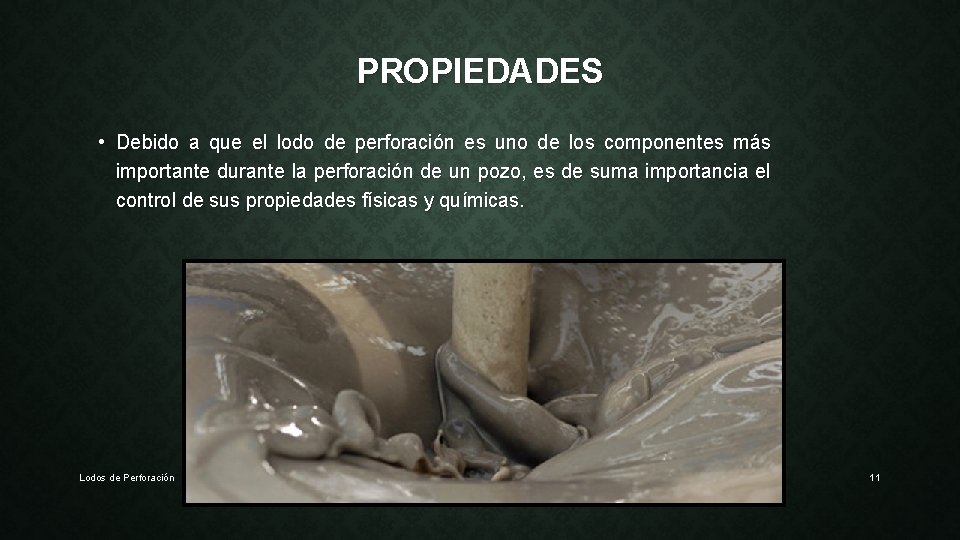

PROPIEDADES • Debido a que el lodo de perforación es uno de los componentes más importante durante la perforación de un pozo, es de suma importancia el control de sus propiedades físicas y químicas. Lodos de Perforación 11

Las principales propiedades de los lodos de perforación son : v Densidad. v Viscosidad. v. Gelatinización. v Punto cedente. v Filtrado. v Enjarre. v p. H. v Cloruros. Lodos de Perforación 12

• Densidad: Se define como la relación de masa dividida por unidad de volumen. Su función es el mantener a los fluidos contenidos dentro del agujero en el yacimiento durante la perforación, manteniendo de este modo la presión requerida que ejercen las paredes del agujero. Densidades de 1. 07 a 2. 50 gr/cm 3 Lodos de Perforación 13

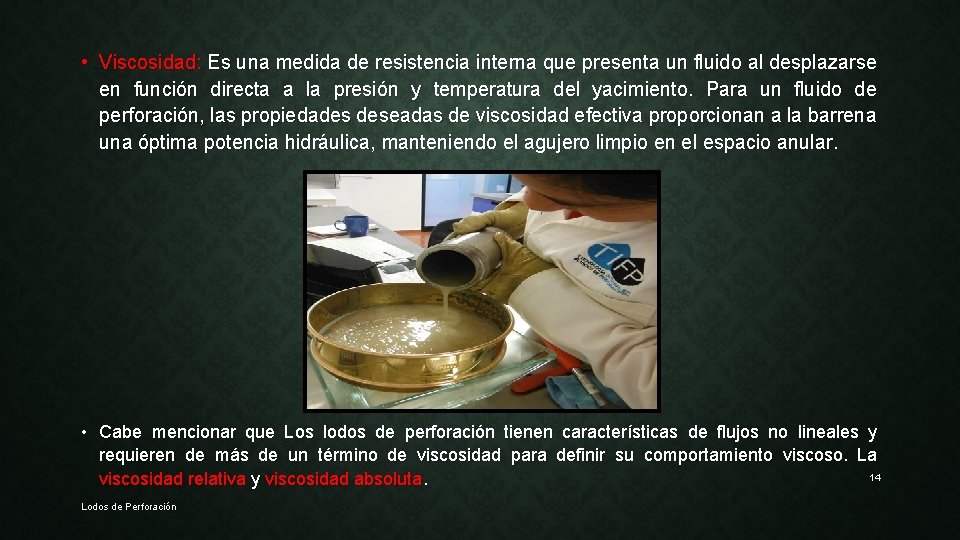

• Viscosidad: Es una medida de resistencia interna que presenta un fluido al desplazarse en función directa a la presión y temperatura del yacimiento. Para un fluido de perforación, las propiedades deseadas de viscosidad efectiva proporcionan a la barrena una óptima potencia hidráulica, manteniendo el agujero limpio en el espacio anular. • Cabe mencionar que Los lodos de perforación tienen características de flujos no lineales y requieren de más de un término de viscosidad para definir su comportamiento viscoso. La 14 viscosidad relativa y viscosidad absoluta. Lodos de Perforación

• Gelatinización: Es una medida del esfuerzo de ruptura o resistencia de la consistencia del gel formado que muestra la fuerza de la floculación del lodo bajo condiciones estáticas. Un lodo que presenta esta propiedad se le denomina tixotrópico y su grado se determina midiendo la fuerza de gel. Lodos de Perforación 15

• Punto cedente: Es la resistencia que presenta el lodo a fluir a causa de las fuerzas electroquímicas de atracción entre las partículas sólidas. Lodos de Perforación 16

• Filtrado: También conocido como pérdida de agua, es la cantidad de agua proveniente del lodo que se filtra hacia la formación en las formaciones permeables, y que debe mantenerse lo más bajo posible para tener una buena estabilidad del agujero y evitar daños a la formación. Lodos de Perforación 17

• Enjarre: Es una capa delgada de lodo que se forma en las paredes del agujero. Se presenta principalmente en aquellas formaciones permeables; el espesor de la capa puede variar de 1 a 4 mm. Lodos de Perforación 18

• p. H (potencial Hidrógeno): Es el grado de acidez o de alcalinidad en el lodo. Se define como el logaritmo negativo de la concentración de iones o cationes de hidrógeno [H+]. p. H de 8. 5 a 10. 5 Lodos de Perforación 19

• Cloruros: La concentración de cloruros es de suma importancia en los lodos de perforación, ya que al incrementarse su salinidad, la solubilidad de las sales y aditivos generalmente aumenta provocando reacciones químicas tales como la precipitación. Lodos de Perforación 20

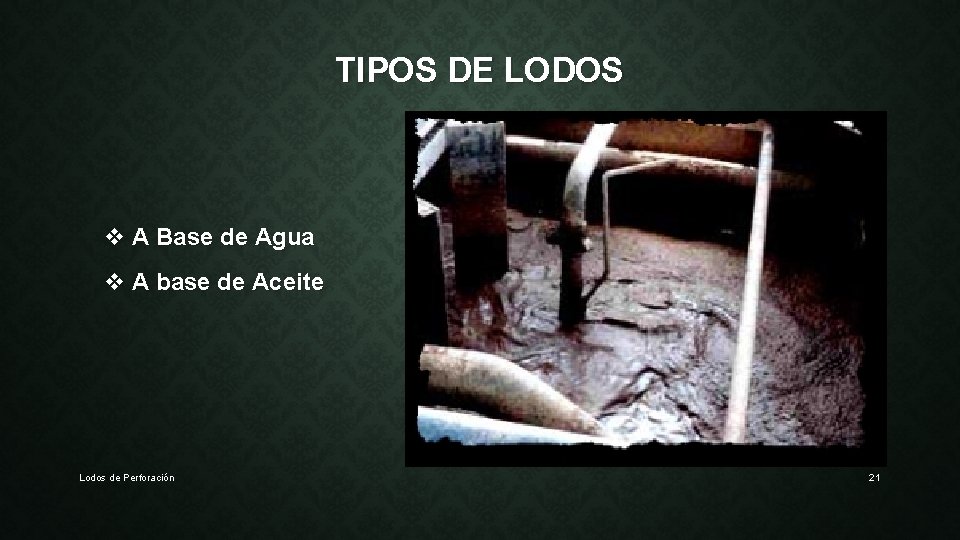

TIPOS DE LODOS v A Base de Agua v A base de Aceite Lodos de Perforación 21

A BASE DE AGUA • Consisten en una mezcla de sólidos, líquidos y químicos, con agua siendo la fase continua. • Los químicos agregados al lodo restringen la actividad de estos, permitiendo que ciertas propiedades se mantengan dentro de límites deseados. • Cualquier aceite que se agregue a un lodo base agua es emulsificado dentro de la fase agua, manteniéndose como pequeñas y discontinuas gotas (emulsión aceite en agua). Lodos de Perforación 22

LODOS DISPERSOS • Muy útiles cuando se perfora a grandes profundidades o en formaciones altamente problemáticas, pues presentan como característica principal la dispersión de arcillas constitutivas, adelgazando el lodo. • Compuestos por Bentonita. Lodos de Perforación 23

A BASE DE ACEITE • Son similares en composición a los lodos base agua, excepto que la fase continua es aceite en lugar de agua, y gotas de agua están emulsificadas en la fase aceite. • Evitan la corrosión a la broca y la sarta • Evitan problemas de arcillas sensibles • Desventaja: alto costo inicial y mantenimiento Lodos de Perforación 24

LODO DE ACEITE • Contienen menos del 5% en agua y contiene mezclas de álcalis o aceites minerales no tóxicos. • Uno de sus principales usos es eliminar el riesgo de contaminación de las zonas productoras. • Tiene gran aplicación en profundidad y altas temperaturas. Lodos de Perforación 25

CONTAMINACIÓN DE LOS LODOS DE PERFORACIÓN • Durante la perforación de un pozo, el lodo puede sufrir contaminaciones con fluidos provenientes de la formación, modificando con esto sus características reológicas principales. • Un contaminante es cualquier tipo de material (sólido, líquido o gas) que tiene un efecto perjudicial sobre las características físicas o químicas de un fluido de perforación. Lodos de Perforación 26

PRINCIPALES CONTAMINANTES • A)Contaminación por anhidrita (Ca. SO 4) o yeso (Ca. SO 4 • 2 H 2 O). • B) Contaminación por cemento (silicato complejo de Ca (OH)2). • C) Contaminación por sal (sal de roca, agua de preparación, agua salada, magnesio, calcio, cloruro de sodio y agua irreductible). • D) Contaminación por gases ácidos, incluyendo el dióxido de carbono (CO 2) y el sulfuro de hidrógeno (H 2 S). Lodos de Perforación 27

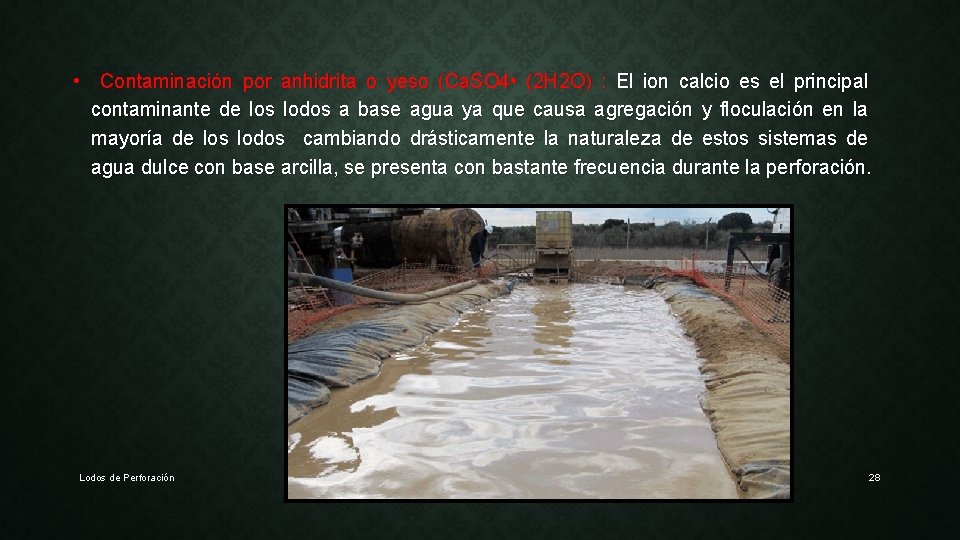

• Contaminación por anhidrita o yeso (Ca. SO 4 • (2 H 2 O) : El ion calcio es el principal contaminante de los lodos a base agua ya que causa agregación y floculación en la mayoría de los lodos cambiando drásticamente la naturaleza de estos sistemas de agua dulce con base arcilla, se presenta con bastante frecuencia durante la perforación. Lodos de Perforación 28

• Contaminación por Cemento: La contaminación con cemento ocurre una o más veces cuando se cementa la tubería de revestimiento o al perforar los tapones de cemento. El grado de contaminación y la severidad con que afecta las propiedades del lodo dependen de varios factores tales como contenido de sólidos, tipos y concentración de dispersantes y cantidad de cemento incorporado. Lodos de Perforación 29

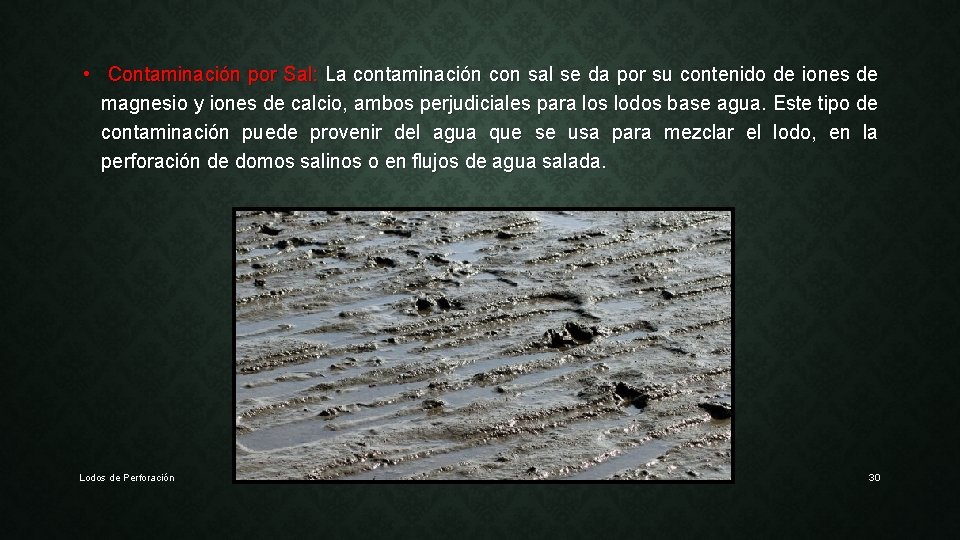

• Contaminación por Sal: La contaminación con sal se da por su contenido de iones de magnesio y iones de calcio, ambos perjudiciales para los lodos base agua. Este tipo de contaminación puede provenir del agua que se usa para mezclar el lodo, en la perforación de domos salinos o en flujos de agua salada. Lodos de Perforación 30

• Contaminación por gases ácidos: Este tipo de contaminación incluye el dióxido de carbono (CO 2) y el sulfuro de hidrógeno (H 2 S); el primero constituye un contaminante bastante común en el lodo que existe en muchas formaciones. En una solución acuosa, el CO 2 formará ácido carbónico (H 2 CO 3), el cual se convertirá en grupos de bicarbonatos (HCO 3) con valores de p. H medios, y luego en grupos de carbonatos (CO 3) con valores de p. H más altos. Lodos de Perforación 31
