LOCAL MULTIPOINT DISTRIBUTION SERVICE (LMDS) DAN MULTICHANNEL MULTIPOINT DISTRIBUTION SERVICE (MMDS) IMEE RISTIKA RAHMI BARANI – 105060301111014 TEKNIK ELEKTRO UNIVERSITAS BRAWIJAYA - 2013
Adalah layanan distribusi berbasis teknologi point to multipoint ini yang digunakan untuk jaringan multipoint dengan banyak channel atau saluran. MULTICHANNEL MULTIPOINT DISTRIBUTION SERVICE (MMDS) Pendahuluan Beroperasi pada Ultra High Frequency (UHF) 2. 5 GHz sampai dengan 2. 7 GHz. Digunakan sejak 1970 untuk distribusi TV konvensional Tersusun dari 33 kanal terpisah dengan lebar 6 Mhz yang ditransmisikan menurut pseudo random order diantara pemancar dan penerima. Merupakan sistem yang menggabungkan antara teknologi wireless dan teknologi kabel. Dengan menggunakan teknologi kabel maka performansi yang di dapat sangat tinggi, tetapi terpengaruh oleh jarak. Sedangkan, pada sisi radio performansi yang didapatkan belum setinggi dengan menggunakan kabel, tetapi jarak layanan bisa lebih jauh.
MULTICHANNEL MULTIPOINT DISTRIBUTION SERVICE (MMDS) Konfigurasi Sistem wireless terdiri dari peralatan high-end (penerima sinyal satelit, pemancar radio, antena transmisi, dan peralatan broadcast lainnya) dan perangkat penerima pada masing-masing lokasi pelanggan (antena, perangkat konversi frekuensi, dan alat set-top).
MULTICHANNEL MULTIPOINT DISTRIBUTION SERVICE (MMDS) Cara Kerja Sistem Studio menerima program dari berbagai sumber. Sumber tersebut ditetapkan dalam nomor channel dan diproses untuk meningkatkan kualitas, proses encoding, lalu dikirim ke pemancar. Sinyal dipancarkan pada Super High Frequency (SHF) menggunakan antena omni-directional yang mampu menjangkau pelanggan hingga jarak 50 km, tergantung dari kondisi daerah dan daya pancarnya. Sinyal kabel wireless diterima oleh antena atap pelanggan lalu mengalami proses dekoding, dan dikonversikan ke channel TV standar pada set TV pelanggan.
KELEBIHAN MULTICHANNEL MULTIPOINT DISTRIBUTION SERVICE (MMDS) Kelebihan dan Kekurangan KEKURANGAN Dapat digunakan untuk komunikasi data dan layanan interactive, Pay Per View atau Video on Demand, ATM Bank. Jarak yang dapat ditempuh adalah 35 mil tergantung pada kekuatan sinyal. Peralatan pada frekuensi yang lebih rendah cenderung lebih murah. Jaringan MMDS dapat melayani high-speed Internet access, telephone/fax, and TV together, tanpa hubungan kabel. Data throughput-nya sebesar 500 Kbps – 1 Mbps Dibutuhkan alat tambahan pada pesawat TV untuk menerima siaran MMDS.
Adalah sitem komunikasi microwave point to multipoint. Pengertian LMDS dapat dijelaskan dari kata-kata yang menyusunnya: LOCAL MULTIPOINT DISTRIBUTION SERVICE (LMDS) Pendahuluan L • Jarak tempuh sinyalnya terbatas yaitu hanya sekitar 1 -5 km karena propagasi sinyal pada frekuensi tinggi mengalami banyak redaman. M • Sinyal dikirimkan secara point to multipoint atau secara broadcast dengan arah downlink dan dengan arah uplink sehingga dapat digunakan untuk komunikasi secara bidirectional atau bersamaan. D • Sistem mendistribusikan semua jenis layanan yang dimiliki operator kepada pelanggan seperti suara, data, gambar, internet, dan video baik secara analog maupun digital. S • Semua layanan yang diberikan melalui jaringan tersebut sepenuhnya tergantung pada operator sistem.
Layanan yang disediakan LMDS adalah sebagai berikut: LOCAL MULTIPOINT DISTRIBUTION SERVICE (LMDS) Pendahuluan Panggilan suara Data Akses internet Video Beroperasi pada frekuensi 27 GHz hingga 31 GHz (Ka-Band) dengan bandwidth sebesar 500 Mbps. Menggunakan arsitektur konfigurasi berbasis cell berdiameter 1 km hingga 5 km yang line of sight dengan menggunakan teknologi digital dan frekuensi reuse. Dapat menyediakan layanan suara, data, internet, dan video secara bidirectional. Biasanya digunakan untuk jarak dekat yang membutuhkan bandwidth yang tinggi, seperti kampus, perusahaan, dll.

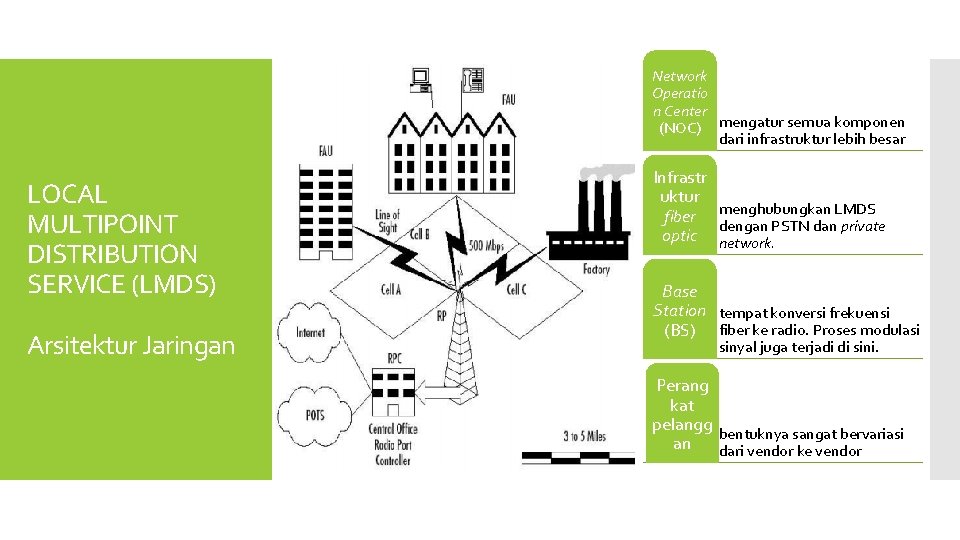

Network Operatio n Center (NOC) mengatur semua komponen dari infrastruktur lebih besar LOCAL MULTIPOINT DISTRIBUTION SERVICE (LMDS) Arsitektur Jaringan Infrastr uktur fiber menghubungkan LMDS dengan PSTN dan private optic network. Base Station tempat konversi frekuensi (BS) fiber ke radio. Proses modulasi sinyal juga terjadi di sini. Perang kat pelangg bentuknya sangat bervariasi an dari vendor ke vendor
KELEBIHAN LOCAL MULTIPOINT DISTRIBUTION SERVICE (LMDS) Kelebihan dan Kekurangan Memiliki kecepatan transfer data yang tinggi (bisa mencapai 155 Mbps). Mampu menyediakan layanan video (video on demand, video conference, broadcast video), telepon, dan data. Murah dalam pemeliharaan jaringan, pengelolaan, dan biaya operasional KEKURANGAN Masalah propagasi yang mempengaruhi kualitas sinyal: Hujan atau cuaca Jarak Interferensi RF Electromagnetic Interference (EMI) Multipath fade Frekuensi reuse
LMDS Jarak transmisi maksimum hampir 3 mil. LMDS vs MMDS Frekuensi kerja lebih dari 10 GHz (27 GHz-31 GHz). Non Line of Sight LMDS lebih kecil. Teknik akses TDMA, FDMA, dan CDMA. Aplikasi pada perusahaan besar dan sedang. MMDS Jarak transmisi maksimum sekitar 35 mil. Frekuensi kerja kurang dari 10 GHz (2. 5 GHz-2. 7 GHz), Non Line of Sight MMDS lebih besar. Teknik akses TDMA, FDMA, OFDM, CDMA, dan DOCSIS+. Aplikasi pada perumahan, pertokoan, dan perusahaan kecil.
