Lnergie dans lhabitat Elments pour laccompagnement des foyers

L’énergie dans l’habitat Eléments pour l’accompagnement des foyers

LE CAUE ET L’ESPACE INFO-ENERGIE

Le Conseil d’Architecture, d’Urbanisme et d’Environnement • Statut : Association indépendante loi 1901 • Missions • Aborder de façon qualitative et globale les thèmes touchant architecture, urbanisme et environnement • Informer, sensibiliser, conseiller • Cibles - les particuliers, - les collectivités, - les institutions et organismes professionnels, - les publics scolaires et étudiants

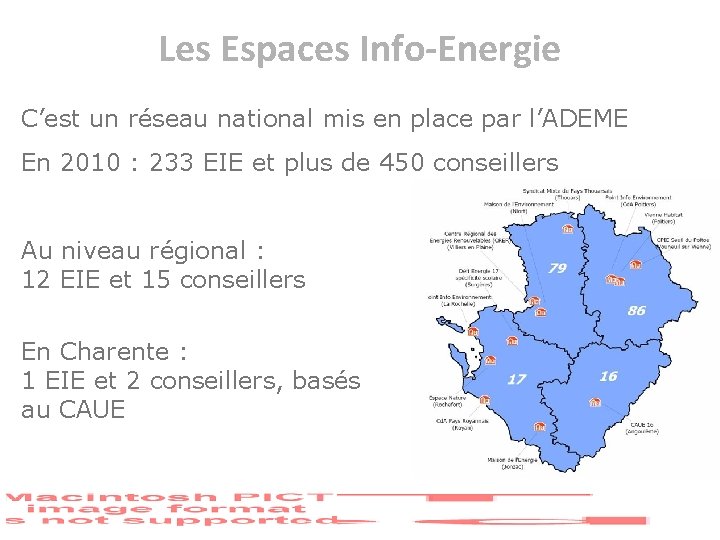

Les Espaces Info-Energie C’est un réseau national mis en place par l’ADEME En 2010 : 233 EIE et plus de 450 conseillers Au niveau régional : 12 EIE et 15 conseillers En Charente : 1 EIE et 2 conseillers, basés au CAUE

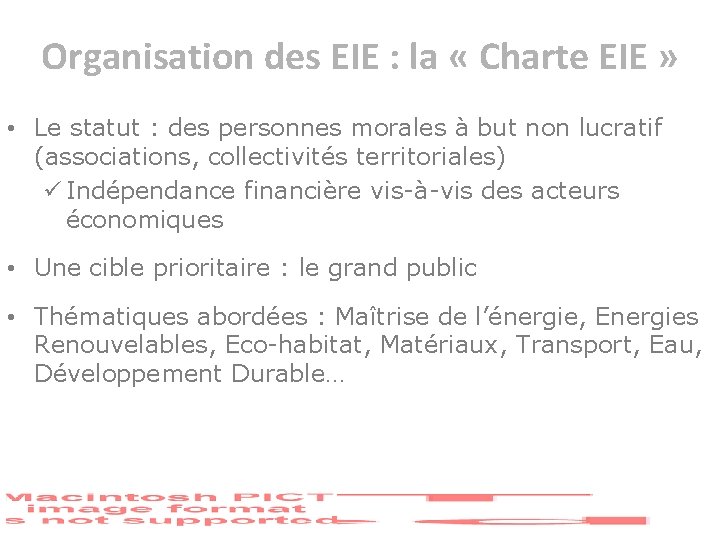

Organisation des EIE : la « Charte EIE » • Le statut : des personnes morales à but non lucratif (associations, collectivités territoriales) ü Indépendance financière vis-à-vis des acteurs économiques • Une cible prioritaire : le grand public • Thématiques abordées : Maîtrise de l’énergie, Energies Renouvelables, Eco-habitat, Matériaux, Transport, Eau, Développement Durable…

L’activité d’un conseiller INFO ÉNERGIE • Activité d’accueil du public sur rendez-vous et de réponses téléphoniques. Permanences décentralisées sur tout le département. ü Recevoir et traiter les demandes d’information ü Apporter des conseils pratiques dans les cas simples ü Orienter vers les organismes compétents, si nécessaire. • Activités d’animation : Conférences, visites de site, salons et expositions, organisation d’évènements, … Tous ces services sont gratuits

ENERGIE : NOTIONS DE BASE

L’énergie : plusieurs formes convertibles

Transferts, rendements et pertes L’énergie se conserve lors d’une transformation, mais l’énergie utile (récupérée pour l’usage voulu) est inférieure à l’énergie consommée. Le reste est en général dégradé sous forme de chaleur E. non exploitée E. consommée Convertisseur Le rendement est défini comme le rapport : E. utile ρ = E. consommée E. utile

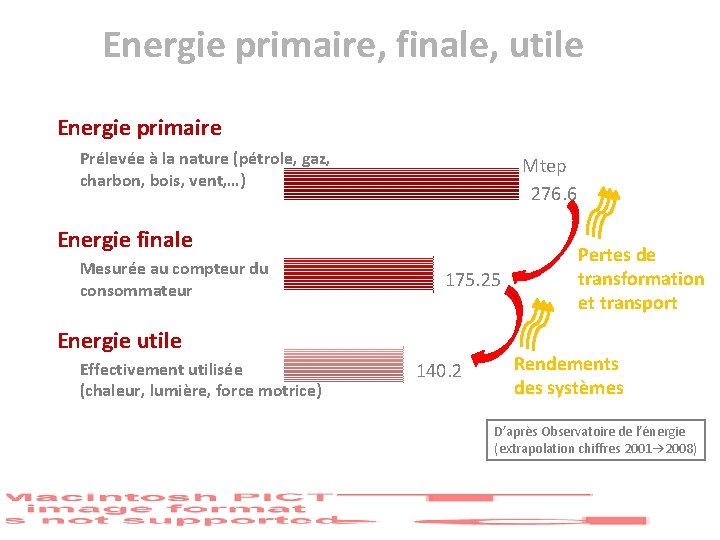

Energie primaire, finale, utile Energie primaire Prélevée à la nature (pétrole, gaz, charbon, bois, vent, …) Mtep 276. 6 Energie finale Mesurée au compteur du consommateur 175. 25 Energie utile Effectivement utilisée (chaleur, lumière, force motrice) 140. 2 Pertes de transformation et transport Rendements des systèmes D’après Observatoire de l’énergie (extrapolation chiffres 2001→ 2008)

Energie primaire/finale Le cas de l’électricité Pertes : 60 à 70% Pertes : 2 à 3, 5 % Pertes : env. 6%

Energie et puissance Puissance W x Temps = Quantité d’énergie h Wh 20 W x 5 h = 100 Wh 0, 1 k. Wh 12 k. W x 2 h = 24 k. Wh

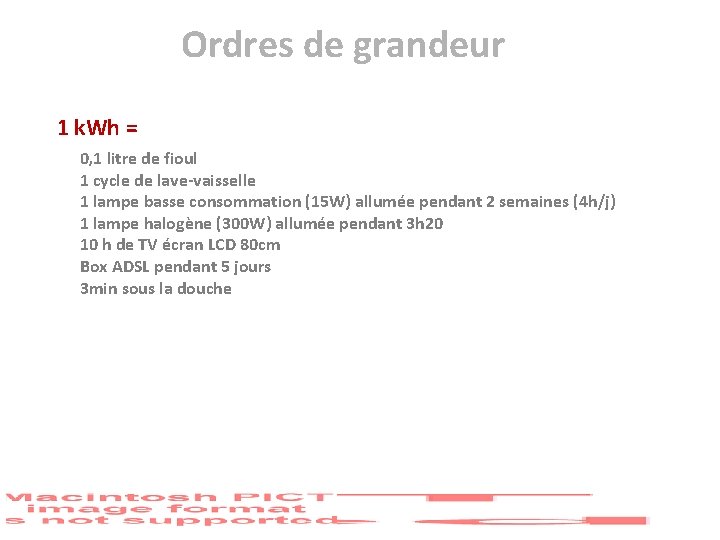

Ordres de grandeur 1 k. Wh = 0, 1 litre de fioul 1 cycle de lave-vaisselle 1 lampe basse consommation (15 W) allumée pendant 2 semaines (4 h/j) 1 lampe halogène (300 W) allumée pendant 3 h 20 10 h de TV écran LCD 80 cm Box ADSL pendant 5 jours 3 min sous la douche

CONTEXTE MONDIAL

Mtep Demande fortement axée sur les fossiles et en hausse constante Géothermie-solaire-éolien Nucléaire Biomasse-déchets Hydro Gaz Pétrole Charbon (Agence Internationale de l’Energie)

Des stocks limités

Avant l’épuisement : le pic pétrolier/gazier pic de pétrole : 2010 -2015 ? pic gazier : 2020 -2030 ? Ensuite, déclin des capacités de production

Répartition planétaire source de tensions

$/baril Hausse de la demande + diminution de l’offre = tensions sur les cours

PANORAMA DE LA CONSOMMATION ENERGETIQUE FRANCAISE

Consommation énergie primaire Evolution par source - Mtep Léger déclin du pétrole au profit du gaz Explosion de l’électricité « primaire » (c’est-à-dire essentiellement du nucléaire)

L’énergie consommée en France

Consommation d’énergie finale Evolution bâtiment - Mtep Tendance lourde à la hausse des consommations de gaz et d’électricité dans le bâtiment En. R limitées à 12% de la consommation

La part des renouvelables France - 2009

LES ENERGIES DOMESTIQUES

Equivalences k. Wh par source 1000 = k. Wh 2/ 3 à ¾ de stère 1 m 3 app. de bois 100 l. de fioul plaquettes 78 kg de 88 m 3 de propane gaz nat. 220 kg de granulés 1000 k. Wh électriques

Coûts des énergies au 1 août 2011 er (c€/k. Wh)

Coûts des énergies : variations sur 10 ans €/k. Wh (abonnements inclus) Sources : MEDDTL – OS Propellet

Coûts des énergies : variations sur 10 ans €/k. Wh (abonnements inclus) +10% en 1 an +9%/an depuis 10 ans +6, 5%/an depuis 10 ans

BUDGET ENERGIE ET REPARTITION DES DEPENSES

Le budget énergie - moyennes En 2006 un ménage moyen a consacré : 1314 € pour l’énergie dans son logement (4, 8 % du budget global). • 985 € pour le carburant (3, 6 % du budget global).

Qu’est-ce que la précarité énergétique? Définition : Selon la loi Grenelle II (12 juil. 2010), est en situation de précarité énergétique une personne qui « éprouve dans son logement des difficultés particulières à disposer de la fourniture d’énergie nécessaire à la satisfaction de ses besoins élémentaires en raison de l’inadaptation de ses ressources ou de ses conditions d’habitat » Méthodes d’identification : - Approche « objective » : dépenses en énergie > 10% du revenu disponible du ménage. Attention : cette approche ne prend pas en compte les cas de restrictions ou de privation de chauffage et ne fait pas le distinguo des niveaux de revenus concernés. - Approche « subjective » , ou « déclarative » : déclaration (enquête Logement de l’INSEE) des ménages quant à leur capacité à chauffer leur logement de manière adéquate ou à payer pour avoir une consommation énergétique suffisante »

Qui est principalement touché ? Ménages ayant un taux d’effort énergétique > 10 % : Ce sont surtout : - des propriétaires - des personnes de 65 ans et plus - des habitants de maisons individuelles Ménages déclarant souffrir du froid : Ce sont surtout : - des locataires - des jeunes - des ménages habitant en logement collectif Certains ménages cumulent les deux formes de précarité énergétique

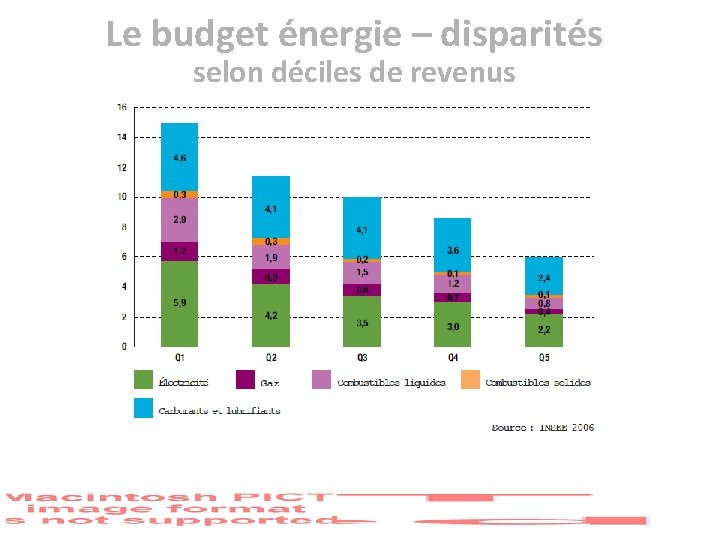

Le budget énergie – disparités selon déciles de revenus

Le budget énergie – disparités selon lieu de résidence

Répartition des consommations Congélateur 560 k. Wh Réfrigérateur 250 k. Wh Sèche-linge 680 k. Wh Lave-vaisselle 250 k. Wh Lave-linge 150 k. Wh Eclairage 330 k. Wh Audio-visuel 600 k. Wh Informatique 370 k. Wh Autres 100 k. Wh

Les consommations annuelles standard Chauffage : 80 à 300 k. Wh/m² Eau chaude sanitaire : 1000 k. Wh + 700 k. Wh x (nb occupants – 1) Electricité spécifique : 1200 k. Wh + 300 k. Wh x (nb occupants – 1). Cuisson : 500 k. Wh + 200 k. Wh x (nb occupants – 1).

Les consommations moyennes Chauffage Logement individuel Non isolé : >300 k. Wh/m². an Logement collectif Non isolé Isolé plafond : 180 à 220 k. Wh/m². an Isolé murs et plafond : 100 à 130 k. Wh/m². an Isolé murs et plafond : 80 à 90 k. Wh/m². an Maison non mitoyenne 100 m² sur 2 niveaux avec cave ; 10% de surface vitrée, comble perdu, chaudière 10 ans, ventilation par défauts d’étanchéité Isolé 320 290 320 140 110 140 290 250 290 120 100 90 100 150 130 150 (en k. Wh/m². an) Appartements 60 m² ; 3 fenêtres façade principale + 2 fenêtres latérales ; chaudière 15 ans ; VMC standard. Immeuble sur garages.

L’électricité – lecture de facture Récapitulatif de la consommation : sur cet exemple, la consommation sur une année (de septembre 2008 à aout 2009) est de 9514 k. Wh Les relevés réels sont en gras ; les autres sont estimés. Indication de la base de facturation : réel/estimé. En cas d’estimation, vérifier si l’index correspond à la réalité.

L’électricité – lecture de facture Détail des consommations et abonnement Index précédent index à la date Consommation de clôture de la sur la période (en k. Wh) période Tarif souscrit et plages horaires des HC

L’électricité : puissance à souscrire Abonnement Usages couverts Coût abonnement en vigueur depuis le 1/8/11 3 k. VA Equipement électrique de base Personne seule sans chauffage ni ECS elec. 65, 64 € TTC/an 6 k. VA Famille sans chauffage électrique ni cumulus 78, 25 € TTC/an 6 k. VA HC/HP 9 k. VA 12 k. VA Famille avec chauffage et/ou cumulus elec. 94, 06 € TTC/an Famille avec chauffage et cumulus électrique, grand logement 119, 87 € TTC/an 191, 59 € TTC/an

Le gaz naturel – lecture de facture Histogrammes de consommation à totaliser sur une année complète : sur cet exemple, la consommation annuelle est de 9633 k. Wh NB : attention aux lectures réelles/estimations

Le gaz naturel – lecture de facture Type d’abonnement Indication de la base de la facturation : réel/estimé. En cas d’estimation, vérifier si l’index correspond à la réalité Index précédent Différence Consommation sur la période (en m 3) Facteur de (en k. Wh) index à la date de clôture de la conversion (k. Wh/m 3) période L’abonnement est prélevé pour la période de facturation successive Période bimestrielle sur laquelle porte la facturation de la consommation

Le gaz : types d’abonnement Abonnement Usages couverts Consommation Coût abonnement Coût k. Wh PCI En vigueur depuis le 1 er avril 2011 Base Cuisine < 1 000 k. Wh (cuisson, four) 44, 69 € TTC/an 10, 11 c€ TTC B 0 B 1 Cuisine + ECS 1 000 à 6 000 k. Wh 59 € TTC/an 8, 61 c€ TTC Cuisine + ECS + chauffage 6 000 à 30 000 k. Wh 186, 86 € TTC/an 5, 82 c€ TTC

Electricité et gaz : l’ouverture du marché

Electricité et gaz : l’ouverture du marché Possibilité depuis juillet 2007 (bientôt nécessité ? ) d’acheter gaz et électricité sur le marché concurrentiel • Capacité à comparer les offres ? • Incertitude face aux évolutions du marché ü Coût part fixe (abonnement), part variable (consommation)? Variations horaires et/ou saisonnières des prix, périodicité et conditions d’évolution des tarifs… ü Durée d’engagement, conditions de résiliation (motifs, frais, préavis) ü Services de gestion clientèle : coûts, canaux (tél, e-mail), modalités de facturation et paiement EDF et GDF proposent à la fois des offres réglementées et des offres de marché www. energie-info. fr

Electricité et gaz : l’ouverture du marché Fournisseurs électricité Fournisseurs Gaz Alterna Altergaz Bleu Ciel d'EDF Direct Energie Antargaz Bleu Ciel d'EDF Enercoop Energem Direct Energie Gaz de France Dolce. Vita Énerest Lampiris Gaz de France Dolce. Vita Planète OUI Poweo Il existe un comparateur d’offres sur : www. energie-info. fr

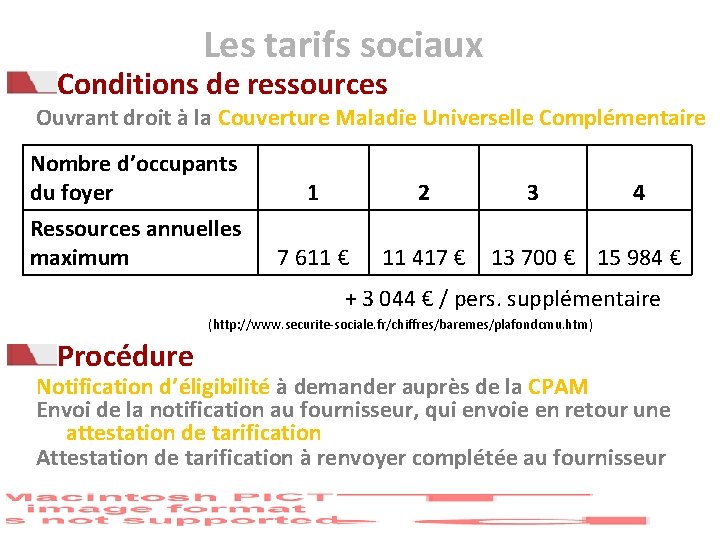

Les tarifs sociaux Conditions de ressources Ouvrant droit à la Couverture Maladie Universelle Complémentaire Nombre d’occupants du foyer 1 2 Ressources annuelles maximum 7 611 € 11 417 € 3 4 13 700 € 15 984 € + 3 044 € / pers. supplémentaire (http: //www. securite-sociale. fr/chiffres/baremes/plafondcmu. htm) Procédure Notification d’éligibilité à demander auprès de la CPAM Envoi de la notification au fournisseur, qui envoie en retour une attestation de tarification Attestation de tarification à renvoyer complétée au fournisseur

Le Tarif de Première Nécessité (électricité) Montant de la déduction – 1 personne : 40% des 100 premiers k. Wh et de l’abonnement – 2 à 3 personnes : 50% des 100 premiers k. Wh et de l’abonnement – 4 personnes et plus : 60% des 100 premiers k. Wh et de l’abonnement • Gratuité de la mise en service et de l’enregistrement du contrat lors de l’installation dans un logement • Abattement de 80% du coût d’un déplacement facturé pour une interruption de fourniture due à un défaut de paiement

Le tarif social du gaz naturel Montant de la déduction forfaitaire Abonnement individuel Collectif 0 -1 000 k. Wh/an (cuisson) 1 000 – 6 000 k. Wh/an (eau chaude) > 6 000 k. Wh/an (chauffage) Pers. seule 20 € 61 € 85€ 65 € 2 ou 3 personnes 26 € 82 € 113 € 86 € 4 personnes et plus 34 € 102 € 142 € 108 €

ELEMENTS DE CONFORT THERMIQUE

Température ressentie température de l’air + température des parois Température ressentie = 2

Humidité relative Plus la température est élevée, plus l’air peut contenir de vapeur d’eau. Humidité relative (HR) = pourcentage de la quantité maximale de vapeur d’eau contenue dans l’air pour une température donnée. Si HR = 100% à 20°C, il y aura condensation d’une partie de la vapeur d’eau dès que la température baissera. Confort ressenti entre 30% et 70% HR < 30% : assèchement des muqueuses ; poussières HR > 70% : condensation sur zones froides ; bactéries, champignons

MESURES A PRECONISER PAR USAGE

Répartition des consommations

Le chauffage Isolation simple et peu couteuse : les combles… Exemple : passage de 5 cm à 25 cm d’isolant sur 80 m² ; chauffage fioul économie de 200 € /an

Le chauffage Calorifugeage Isoler les tuyaux du circuit de chauffage qui ne sont pas dans l’espace chauffé. Exemple : chauffage fioul économie env. 4 € /mètre de tuyau / an

Le chauffage Solutions de secours en attendant l’isolation… Augmentation des températures de surface : Couvrir les murs de papier peint, de tentures ou de lambris Poser du film thermo rétractable sur les fenêtres à simple vitrage

Le chauffage Solutions de secours en attendant l’isolation… Fermer les volets dès la tombée de la nuit Exemple : 5 fenêtres simple vitrage ; chauffage elec éco env. 45 € /an Poser des rideaux épais devant les fenêtres ne pas les faire descendre devant les radiateurs ! Calfeutrer les entrées d’air parasites : Exemple : 75 m² Siliconer les pourtours de menuiseries chauffage elec Poser des joints aux ouvertures Þ éco env. 90 € /an Installer un boudin à la porte d’entrée MAIS NE JAMAIS BOUCHER LES GRILLES D’AERATION !

Le chauffage Réguler et programmer Chauffer au juste besoin : 19°C dans les pièces de vie 16°C dans les chambres 1°C de trop, c’est 7% de consommation en plus

Le chauffage Réguler et programmer La régulation : sonde extérieure : anticipe les variations de température thermostat d’ambiance : régule la température pour une zone de l’habitation robinets thermostatiques : régule la température pièce par pièce La programmation : Horloge de programmation (en général couplée au thermostat d’ambiance ou directement sur l’appareil de chauffage) permettant une diminution automatique de la température de chauffage la nuit et en cas d’absence de façon automatique

L’eau chaude sanitaire 1 = 4 = 35 m 3/an (115 €) • Douchette et mousseurs hydroéconomes : 6 à 10 l. /min au lieu de 16 l/min Exemple : 4 pers. ECS elec. Þ éco env. 170 € /an

La cuisson • Ne pas faire chauffer plus d’eau que nécessaire • Couvrir les casseroles Temps de cuisson divisés par 2 30 à 70% d’énergie économisée • Utiliser une cocotte minute Exemple : 4 pers. plaques elec. Þ éco env. 15 € /an • Cuire plusieurs plats à la fois ou l’un après l’autre quand le four est chaud • Eteindre les plaques électriques ou le four quelques minutes avant la fin de la cuisson

Les consommations électriques Congélateur 560 k. Wh Réfrigérateur 250 k. Wh Sèche-linge 680 k. Wh Lave-vaisselle 250 k. Wh Lave-linge 150 k. Wh Eclairage 330 k. Wh Audio-visuel 600 k. Wh Informatique 370 k. Wh Autres 100 k. Wh

Réfrigérateur / congélateur • Régler à la juste température 1°C de moins, c’est 5% de 5°C pour le réfrigérateur consommation en plus -18°C pour le congélateur • Placer les appareils à l’abri de la chaleur • Dégivrer régulièrement env. 2 € par °C/an 23°C au lieu de 18°C dans la pièce c’est 40% de 15 à 20 € consommation en plus par an quelques millimètres de givre = consommation multipliée par 2 15 à 20 € par an

Lave-linge / lave vaisselle un cycle à 60°C consomme deux fois plus qu’un cycle à 40°C • Laver à température raisonnable Env. 8 € par an • Lancer les machines pleines ; utilisez le programme « éco » pour Env. 25 € les lavages courants par an • Eviter le sèche linge au maximum Réduction des consommations : Jusqu’à 45% Sèche linge 4 à 5 cycles/sem : 70 €/an Sinon, essorer à vitesse maximum avant d’utiliser le sèche linge • Exploiter les heures creuses Env. 18 € par an pour lave-linge et lave-vaisselle en HC

L’étiquette énergie Pour 100 k. Wh/an en moins : 12 € d’économies

L’éclairage • Exploiter au maximum la lumière naturelle couleurs claires aux murs, pas d’obstacles à la lumière… • Eviter les lampes Elles consomment plus halogènes 30 à 40€ que tous les autres points lumineux réunis par an • Remplacer vos ampoules longtemps allumées par des lampes basse-consommation Pour les éclairages ponctuels: LEDs 3€/an par ampoule allumée 2 h/j (passage de 60 w à 20 W)

L’éclairage Calcul économique LBC/incandescence LBC 15 W Ampoule 60 W Durée de vie 8 000 h 1 000 h Coût unitaire 9 € 0, 6 € Coût d’achat sur 10 ans 9 € 4, 2 € 110 k. Wh 440 k. Wh Coût d’électricité sur 10 ans 13, 2 € 52, 8 € Coût total sur 10 ans 22, 2 € 57 € Consommation sur 10 ans (moy. 2 h/j) 35 € en 10 ans (13 € en 5 ans) NB : économie sous -estimée car hypothèse de prix fixe de l’électricité

L’audiovisuel 700 69 €/an 600 • TV allumée 6 h/j = 500 k. Wh/an 58 €/an 46 €/an 400 200 35 €/an 23 €/an 100 11 €/an 300 0 TV cathodique TV LCD TV plasma Rétroprojecteur • Attention à la taille des écrans ! LCD : entre 80 et 100 cm de diagonale surconsommation de 130 k. Wh/an (15 €) Plasma : entre 105 à 125 cm de diagonale surconsommation de 110 k. Wh/an (12 €)

L’audiovisuel • Couper les appareils en dehors de leur usage ! Un téléviseur laissé en veille toute une journée k. Wh/an consomme autant qu’en une heure de fonctionnement. Les ¾ de la consommation d’un magnétoscope ou d’un lecteur DVD ont lieu en mode veille 9, 2 €/an 8, 1 €/an 6, 9 €/an 5, 8 €/an 4, 6 €/an 3, 5 €/an 2, 3 €/an 1, 1 €/an

L’informatique k. Wh/an Un ordinateur portable consomme presque 10 fois moins qu’un fixe 20 à 25€ par an • Eteindre l’ordinateur et les périphériques en dehors de leur utilisation. Les appareils actuels sont conçus pour être éteints et redémarrés sans dommages.

Audiovisuel, informatique, téléphonie, etc… • Coupez les veilles des appareils Les consommations « cachées » peuvent atteindre au total 800 k. Wh/an (92 €) • Utiliser plutôt des piles rechargeables que de laisser les appareils branchés sur transformateurs. Les transformateurs continuent de consommer même quand l’appareil est éteint Exemple : radio réveil - sur secteur : 1, 5 €/an. - sur piles : 0. 04 €/an

Appareils à pile Calcul économique pile rechargeable/jetable Rechargeable Jetable Coût chargeur 25 € - Coût 4 piles R 06 17 € 3 € 0, 035 € 9 € (*) 42 € 45 € Coût équivalent 3 jeux de piles/an Coût total sur 5 ans (*) Autonomie pile jetable env 30% supérieure à la pile rechargeable 30 € en 5 ans Pour deux appareils dont les piles sont changées 3 fois par an

Des gestes qui comptent k. Wh/an 4000 k. Wh/an 460 € (3000 F) 2200 k. Wh/an 250 € (1600 F) Consommation « standard » « attentive »

Les déplacements Coût global d’une automobile : Coût de l’entretien : Env. 20€ pour 700 km Charges annuelles Frais kilométriques 1 500 €/an - Entretien - 0, 03 € /km Assurance 400 €/an - - 0, 091 €/km 1 900 € 1 815 € Dévalorisation annuelle véhic occasion Carburant (7 l/100 km, diesel) Coût total pour 15 000 km/an Equivalent au coût du chauffage au fioul d’une maison de 100 m² de classe F Ce poste du budget est en général sous-estimé et/ou considéré comme une fatalité

Les déplacements Avoir le réflexe vélo ou marche à pied pour les petits trajets un trajet sur 2 en voiture fait moins de 3 km, soit 1/4 h à vélo 2 trajets hebdomadaires de 6 km (aller+retour) Þ économie 60 à 70€ /an S’organiser pour covoiturer sur des trajets communs (travail, courses, …) 80% des conducteurs français roulent seuls Covoiturage pour des courses hebdomadaires (10 km une semaine sur 2) Þ économie env. 60€ /an Un entretien régulier et une conduite économe peuvent diminuer les consommations de 30 à 40% Vérification régulière de la pression des pneus Entretenir le véhicule, avoir une conduite souple Þ économie possible env. 30€ /an par rapport à un sous gonflage de 0, 5 bars

Contacts utiles ADIL ANAH CAUE – EIE Information et conseil sur les droits et obligations dans le domaine du logement 05 45 93 94 95 Montages financiers ; instruction des prêts PROCIVIS Gestion du FART (Fonds d’Aide à la Rénovation Thermique ); octroi de l’ASE (Aide de Solidarité 05 45 97 98 99 Ecologique) Information et conseil sur les question liées à l’énergie 05 45 92 95 93 et aux moyens pour l ’économiser CAF Aides de secours ; prêts 0810 25 16 10 GIP Charentes Solidarités Gestion du FSL (Fonds de Solidarité Logement) ASSLL (Accompagnement Social Spécifique Lié au Logement) 05 45 24 46 46 Aides de secours ; prêts 05 45 97 80 80 Maisons Départementales Constitution des dossier FSL et ASSLL des Solidarités – DAST CG 16 MSA http: //www. cg 16. fr/solidaritesocial-sante/maisonsdepartementales-dessolidarites/trouver-une-maisondepartementale-dessolidarites/index. html

LES OUTILS DU CAUE

Simulateur de consommation d’énergie et d’eau Utilisateurs : travailleurs sociaux dans le cadre de suivis individuels Fonctionnalités: ü Comparaison des consommations du ménage à des valeurs de références pour détecter d’éventuels problèmes. ü Simulation de modification de comportements (ex : mise place de réducteur de débit, coupe veilles …) avec chiffrage en k. Wh et en euros des économies réalisées. Informations nécessaires : ü Descriptif du logement (surface, niveau d’isolation, nombre de personnes …) ü Factures d’énergies ü Électroménagers présent

Le jeu L’objectif : Ce jeu est un support à utiliser lors de séances collectives regroupant 8 à 12 personnes sur le thème des consommations d’énergie et d’eau domestiques. Il a pour vocation de fournir des repères quantitatifs par rapport aux implications des choix laissés aux familles dans la gestion de leurs consommations et des impacts de leurs actions en la matière sur le budget annuel. Composition : ü Plateau de jeu représentant une maison ou un appartement avec équipements de départ prédéfinis. ü Montant de la facture d’énergie et d ’eau du logement selon la situation initiale ü Une roue permettant de choisir une catégorie d’action ü Des cartes actions. Principalement comportementales ou à investissements limités. Chaque action est valorisée en euros. ü Une tirelire où l’argent des économies d’énergie réalisées sera déposée.

Autres actions Exposition : Exposition régionale réalisée par l’ADEME et la CAF 86 sur « La p’tite exposition sur les économies d’énergies dans la maison » . Permanences : Possibilité de réaliser des permanences dans des lieux adaptés au public visé. Par exemple, suite à la présentation de l’exposition dans une MDS ou un centre socioculturel sur une semaine, une demi-journée de permanence au même endroit pour les personnes intéressées.

MERCI de votre ATTENTION 31 boulevard Besson Bey 16000 Angoulême 05 45 92 95 93 infoenergie. caue 16@orange. fr lundi - vendredi 8 h 30 - 12 h 30 13 h 30 - 17 h 30
