Llojet e kondensatorëve

Llojet e kondensatorëve Një kondensator elektrik është një komponent elektronik pasiv që vepron si një rezervuar statik i energjisë elektrike dhe ruan energjinë e fushës elektrike. Përbëhet nga dy elektroda midis të cilave është një izolant. Një fushë elektrike shfaqet midis këtyre dy elektrodave për shkak të ndarjes së ngarkesës elektrike. Së bashku me rezistorët janë një nga komponentët më të zakonshëm në qarqet elektronike. Ato përdoren për filtrimin e tensionit, për lagështimin e pikave të tensionit, në qarqet e dridhjeve për rregullimin e frekuencës së rezonantit, etj � Karakteristika themelore e një kondensatori është kapaciteti i tij, domethënë aftësia e trupit për të ruajtur ngarkesën ndikimin e tensionit. Kapaciteti elektrik është raporti i ngarkesës së ruajtur Q dhe tensionit U. Etiketa e kapacitetit është C dhe matet në Farads [F]. Prandaj Farad [F] është [C] / [V]. Njësia e matjes është emëruar pas fizikantit anglez Michael Faraday, i cili u dallua në vepra në fushën e elektromagnetizmit, zbulimet më të rëndësishme të të cilit janë induksioni elektromagnetik, elektroliza dhe diamagnetizmi. �

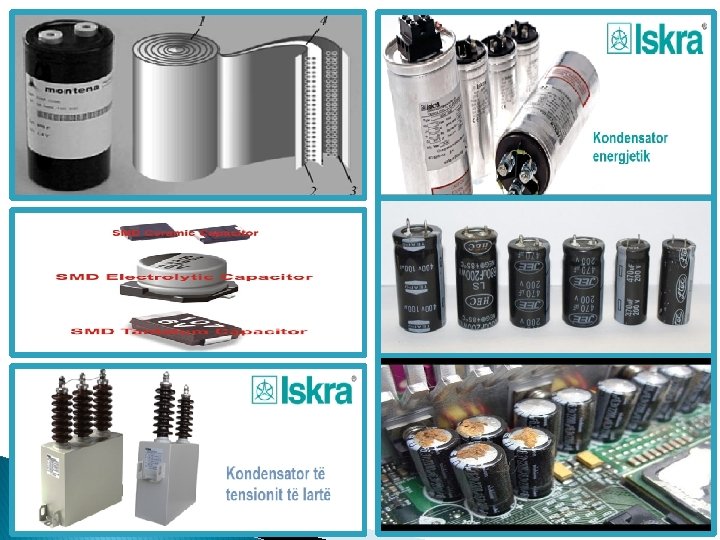

Kondensatorët mund të jenë të panrdyshueshëm dhe të ndryshueshëm. Kapaciteti I kond. të pandryshueshëm nuk mund të ndryshohet dhe kapaciteti I kond. të ndryshueshëm mund. Katër llojet më të zakonshëm të kondensatorëve të pandryshueshëm janë letër, petë, qeramikë dhe elektrolitikë. Të ndyshueshmit zakonisht bëhen si kondensatorë pllaka dhe quhen kondensatorë rrotullues të pllakave. � Kondensator letre ose bllok përbëhet nga dy petë alumini midis të cilave është një letër e ngopur me parafinë, dylli ose rrëshirë artificiale si dielektrik. Kapacitetet e tyre variojnë nga rendi i p. F në përafërsisht renditjen e 100 n. F. Ato gjithashtu mund të bëhen si letër metalike, ku në letër aplikohet metalizim i hollë i aluminit. Ato kanë pronën e rigjenerimit, pra shërimin pas prishjes së dielektrikëve. Në vendin e përparimit, një pjesë e përcjellësit avullon, pas së cilës kondensatori ende funksionon, por ka zvogëluar kapacitetin. Me këto kondensatorë, voltazhi nominal përcaktohet nga trashësia e letrës, kështu që ato mund të bëhen për tensione të larta. Ndërsa letra thith lagështinë, e cila në mënyrë të konsiderueshme degradon kondensatorët, këto kondensatorë kohët e fundit janë zëvendësuar me petë ose kondensatorë filmi.

Kondensatorët dielektrikë të filmit ose filmit përdorin film plastik. Ato përbëhen nga dy filma plastikë (dielektrikë) midis të cilave janë dy filma metalikë, kryesisht alumini, me elektroda të mbështjella në formë rul dhe me kontakte fikse. Kondensatorët e filmit të metalizuar, ose të metalizuar, përbëhen nga dy filma plastikë (të cilët përbëjnë dielektrik), në të cilat formohet metalizim alumini shumë i hollë (rreth 30 nm), i cili formon elektrodat. Këto kondensatorë në përgjithësi nuk janë të polarizuara Ata kanë kapacitete që variojnë në madhësi nga p. F në afërsisht 100 ose 200 μF. Ata janë më të qëndrueshme se kondensatorët e letrës dhe përdoren në qarqet që funksionojnë në frekuenca më të ulëta dhe të mesme dhe nuk nxehen. Këto janë kondensatorët që përdoren më shpesh dhe gjenden pothuajse në të gjitha qarqet. Ata kanë performancë të mirë dhe nuk humbasin performancën me kalimin e kohës. Trashësia e dielektrikut përcakton tensionin e funksionimit, kështu që kondensatorët e tensionit më të lartë operativ janë gjithashtu fizikisht më të mëdhenj

Kondensatorët qeramikë përdorin si materiale qeramike dielektrike për të aplikuar veshjen përçuese. Ata kanë veti të mira dielektrike dhe rezistencë të lartë izoluese. Kapacitetet e tyre variojnë nga 1 p. F deri në 100 n. F. Për shkak të qëndrueshmërisë së tyre të lartë, ato shpesh përdoren në qarqet me frekuencë të lartë.

Kondensatorët elektrolitikë përdorin oksidin e aluminit në anodë si dielektrik. Këto kondensatorë kanë vetëm një elektrodë metalike, anodën, ndërsa tjetra është prej letre e ngarkuar me elektrolit. Shtresa shumë e oksidit që përbën dielektrik bën të mundur marrjen e vlerave të mëdha të kapacitetit. Dielektriku ka një veçori tjetër interesante, të ashtuquajturat. veprimi i valvulave. Përkatësisht, nëse elektroliti është negativ në lidhje me anodën, rrjedh një rrymë tërthore shumë e vogël (ose rrymë humbjeje), ndërsa me polaritet të kundërt rrjedh një rrymë e madhe, me zhvillimin e nxehtësisë, duke bërë që kondensatori të shkatërrohet. Për shkak të kësaj, këta kondensatorë shpesh janë të polarizuar dhe duhet pasur kujdes kur i instaloni ato në qark. Edhe pse më së shpeshti quhen kondensatorë elektrolitikë janë të polarizuar, ekzistojnë edhe kondensatorë elektrolitikë jo të polarizuar, por ato janë disi më të rrallë. Ato përdoren në qarqet ku kërkohen kapacitete të larta, më shpesh për filtrimin e tensioneve në ndreqës ose SMPS, ose për thithjet e tensionit. Kapacitetet e tyre variojnë nga 100 n. F deri në 1 F. Një kondensator elektrolitik i bërë nga tantali nganjëherë quhet vetëm një kondensator tantal. Një kondensator i tillë ka veti dukshëm më të mira sesa kondensatori elektrolitik konvencional, aq më i gjerë është diapazoni i temperaturës, aq më i vogël është faktori i humbjes dhe më i mirë janë pronat e HF.

Me kondensatorë të ndryshueshëm, kapaciteti zakonisht ndryshohet duke rrotulluar pllakat, dhe përbëhet nga disa pllaka paralele, nga të cilat avulli është i lidhur me një dhe poli i rastësishëm me polin tjetër. Rrotullimi i paneleve ndryshon sipërfaqen efektive (zonën e mbivendosjes) dhe për këtë arsye kapacitetin. Ato shpesh përdoren për të rregulluar shpeshtësinë e qarqeve të dridhjeve kur është e nevojshme të rregulloni frekuencën me tolerancën e përbërësve të tjerë. Një nga mënyrat shumë të zakonshme për ta përdorur atë është akordimi në stacionet radio.
