Llevamos ms que luz Recurso de Reconsideracin contra

“Llevamos más que luz” Recurso de Reconsideración contra la Resolución N° 070 -2015 -OS/CD 19 de mayo de 2015

Marco Legal • Norma “Procedimiento de Liquidación Anual de los Ingresos por el Servicio de Transmisión Eléctrica de SST y/o SCT”. Resolución OSINERGMIN N° 261 -2012 -OS/CD (31/12/2012) • Norma “Tarifas y Compensaciones para Sistemas Secundarios de Transmisión y Sistemas Complementarios de Transmisión” Resolución OSINERGMIN N° 217 -2013 -OS/CD (06/11/2013) • Norma “Procedimiento de Altas y Bajas en Sistemas de Transmisión Eléctrica de SST y SCT”. Resolución OSINERGMIN N° 018 -2014 -OS/CD (01/02/2014)

Contenido 1. Tramo aéreo de línea de conexión en 60 k. V, enlaces Santa Rosa – Santa Anita y Industriales – Huachipa, no considerado. 2. Tramos subterráneos de línea de conexión en 60 k. V, enlaces Santa Rosa – Santa Anita y Industriales – Huachipa, considerados como doble terna pero instalados en simple terna. 3. Calibre del conductor de la LT 60 k. V Los Industriales – Huachipa (L-659) 4. Baja total de un elemento (línea) retirado parcialmente.

Contenido 5. Baja de un elemento recientemente puesto en servicio. 6. Valorización de instalaciones en 22, 9 k. V con niveles de cortocircuito menores a lo instalado. 7. Valorización de instalaciones en 60 k. V de la SE Industriales con niveles de cortocircuito menores a lo instalado. 8. Valorización de elemento(s) en la SE Ingenieros sin gastos financieros. 9. Valorización de elemento(s) en la SE Gálvez con diferentes características a lo instalado.

Tramo aéreo de línea de conexión en 60 k. V Santa Rosa – Santa Anita y Industriales – Huachipa 1. No está considerado en la Liquidación, un tramo de línea de 60 k. V de 2, 016 km. – En el Anexo A “Instalaciones Consideradas en la Liquidación” del Informe N° 0215 -2015 -GART. – Archivo “ 1 Peaje_recalculado(Liq 05)”, hoja “F-308_SCT”

Tramos subterráneos de línea de conexión en 60 k. V Santa Rosa – Santa Anita y Industriales – Huachipa 2. Dos circuitos simple terna (diferente recorrido) considerados como doble terna. – No es posible instalar dos ternas de cables subterráneo juntos, debido principalmente a la interferencia con las redes de desagüe (CNE Suministro – 2011) – Valorización OSINERGMIN Elemento LN 60 -LDS-STRS-STAN-IND-HUACH-B Módulo Estándar Longitud LT-060 COU 0 XXD 0 C 310 ES 0, 355 km Módulo Estándar Longitud LT-060 COU 0 XXS 0 C 310 ES 0, 722 km – Valorización correcta Elemento LN 60 -LDS-STRS-STAN-IND-HUACH-B

Calibre del conductor de la LT 60 k. V Los Industriales – Huachipa (L-659) 3. OSINERGMIN no ha considerado las instalaciones realmente puestas en servicio. – Conductor AAAC: Instalado 380 mm 2 Liquidado 300 mm 2. – Longitud: Instalado 3, 761 km Liquidado 3, 760 km

Baja total de elementos retirados parcialmente. 4. OSINERGMIN ha considerado la baja total de los elementos: – "lne SROSN 60 A-X_SRosa. L 609_74” longitud en SST 0, 73 km – “lne SROSN 60 A-X_SRosa. L 609_76” longitud en SST 0, 73 km Acta de retiro definitivo de operación N° 002 -2015 -LUZ DEL SUR considera retiro un tramo de 0, 172 km en cada elemento. Por lo que solo se debe considerar la baja proporcional en cada elemento.

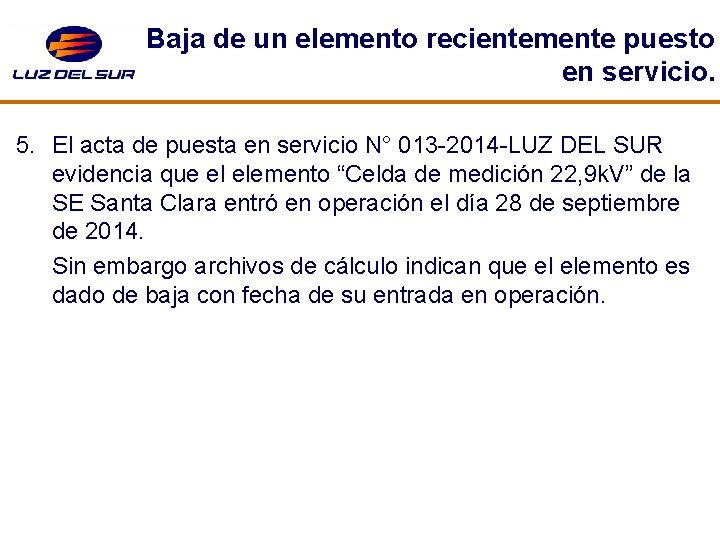

Baja de un elemento recientemente puesto en servicio. 5. El acta de puesta en servicio N° 013 -2014 -LUZ DEL SUR evidencia que el elemento “Celda de medición 22, 9 k. V” de la SE Santa Clara entró en operación el día 28 de septiembre de 2014. Sin embargo archivos de cálculo indican que el elemento es dado de baja con fecha de su entrada en operación.

Niveles de cortocircuito en instalaciones 22, 9 k. V 6. OSINERGMIN ha valorizado las instalaciones de 25 k. A como 16 k. A en la celdas de 22, 9 k. V de diferentes subestaciones. – Las actas de puesta en servicio de los diferentes elementos demuestran que se ha instalado celdas con capacidad cortocircuito de 25 k. A. – Dado que los Módulos Estándar de Inversión no contemplan celdas de 22, 9 k. V con capacidad de cortocircuito de 25 k. A, para su valorización OSINERGMIN debe hacer la respectiva extrapolación, de la misma forma que viene haciéndose para líneas aéreas y subterráneas cuyas secciones no están contempladas en los Módulos Estándares de Inversión.

Niveles de cortocircuito en instalaciones 60 k. V SE Industriales 7. OSINERGMIN ha valorizado las instalaciones de 40 k. A como 31, 5 k. A en las celdas de 60 V de la SE Industriales. – Las actas de puesta en servicio de los diferentes elementos demuestran que se ha instalado celdas con capacidad cortocircuito de 40 k. A. – Dado que los Módulos Estándar de Inversión no contemplan celdas de 60 k. V con capacidad de cortocircuito de 40 k. A, para su valorización OSINERGMIN debe hacer la respectiva extrapolación, de la misma forma que viene haciéndose para líneas aéreas y subterráneas cuyas secciones no están contempladas en los Módulos Estándares de Inversión.

Gastos Financieros en SE Ingenieros 8. OSINERGMIN no considera gastos financieros para el(los) elemento(s) valorizados en la SE Ingenieros. – Se solicita corregir la asignación de gastos financieros y recalcular la valorización.

Valorización de instalaciones para el transformador 3 SE Gálvez 9. Existen diferencias entre lo instalado y lo liquidado en la SE Gálvez. – Celdas 10 k. V existentes son de tipo interior doble barra, por lo que la celda para el transformador 3 debe tener las mismas características. – De acuerdo al acta de puesta en servicio la capacidad de cortocircuito de la celda es de 31, 5 k. A sin embargo la liquidación considera una capacidad de 16 k. A.

Fin
