ÜLKEMİZİN DEPREM SORUNU İLE İLGİLİ GENEL BİR İRDELEME Uğur Ersoy Boğaziçi Üniversitesi, İnşaat Müh. Blm. (ODTÜ 1959 – 2006) Gaziantep 2017

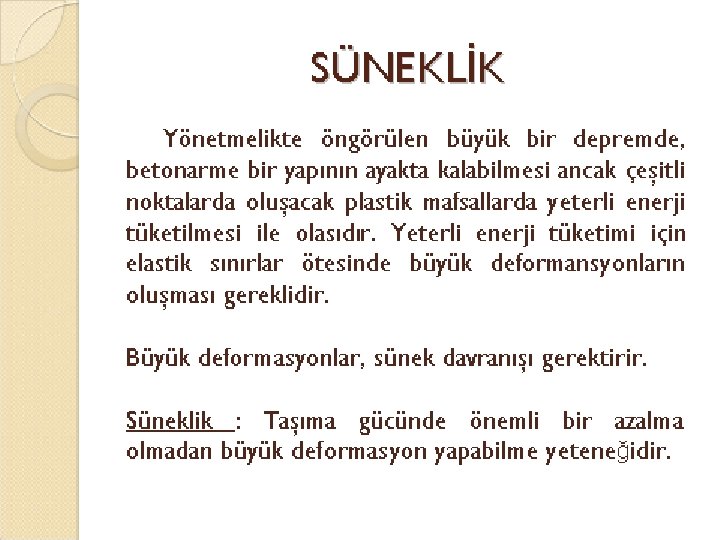

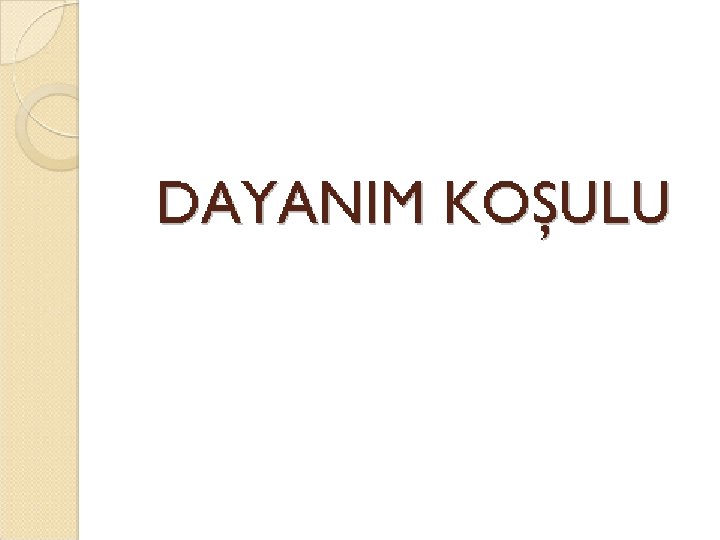

SAĞLANMASI GEREKEN KOŞULLAR 1)-DAYANIM KOŞULU 2)-SÜNEKLİK KOŞULU 3)-RİJİTLİK KOŞULU

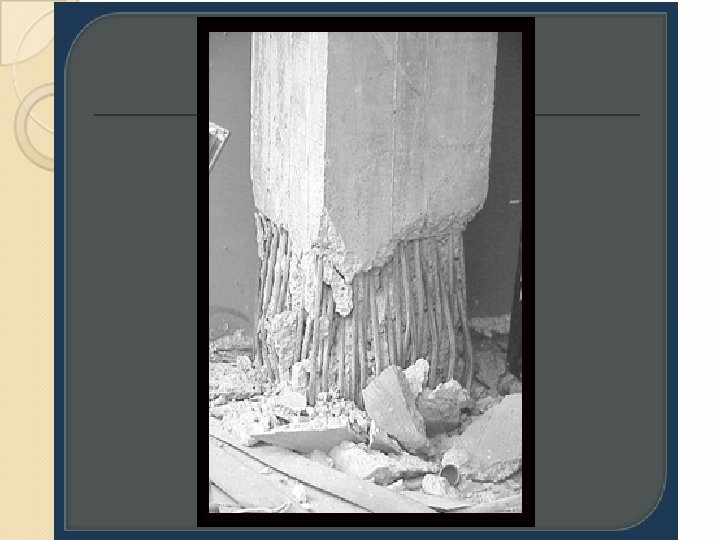

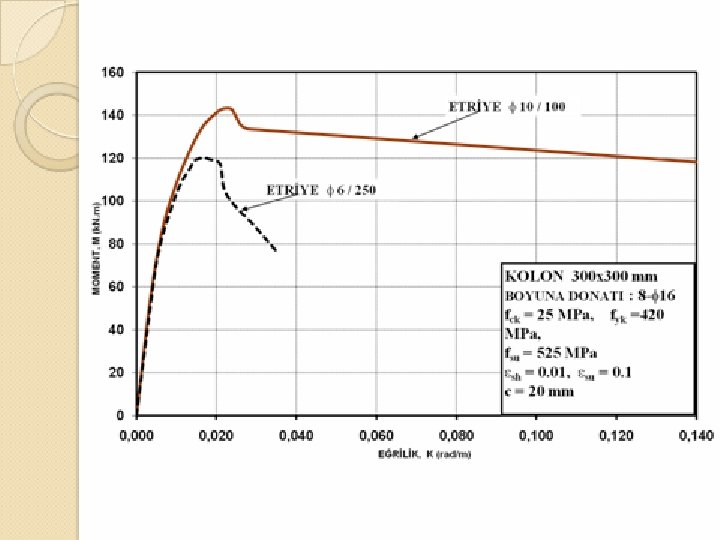

BETONARME KOLONLARDA SÜNEKLİĞİ ETKİLEYEN ÖNEMLİ DEĞİŞKENLER
YÖNETMELİK: N =< 0. 5 fck. Ac
RİJİTLİK KOŞULU KATLARARASI GÖRELİ YER DEĞİŞTİRMENİN KÜÇÜK OLMASI !
ÜLKEMİZDE DEPREMLERDE GÖZLENEN HASARIN NEDENLERİ (50 YILLIK DENEYİM): a)MİMARİDE VE TAŞIYICI SİSTEMDE YAPILAN HATALAR • DONATI DETAYINDA YAPILAN HATALAR • YAPIM AŞAMASINDA YAPILAN HATALAR ZEMİNDEN KAYNAKLANAN SORUNLAR % 90 -%95

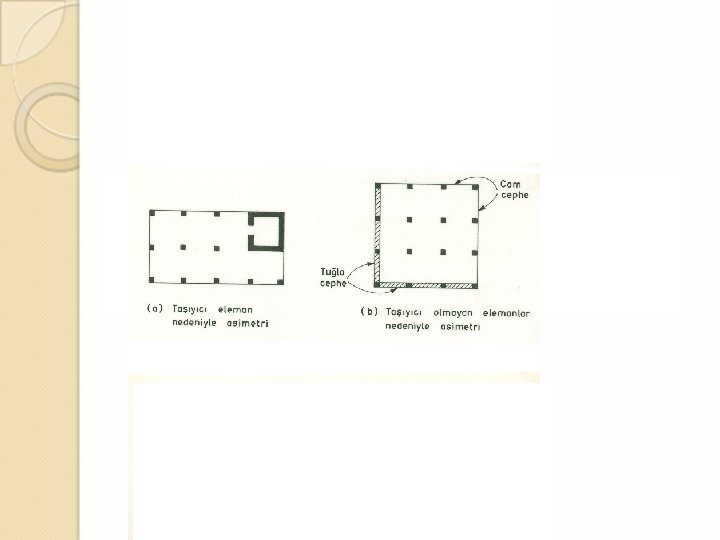

SİSTEM SEÇİMİNDE YAPILAN HATALAR
KOLONLARIN KİRİŞLERDEN DAHA GÜÇLÜ OLMA KOŞULU ! KİRİŞLER KOLONLARA KIYASLA DAHA SÜNEK

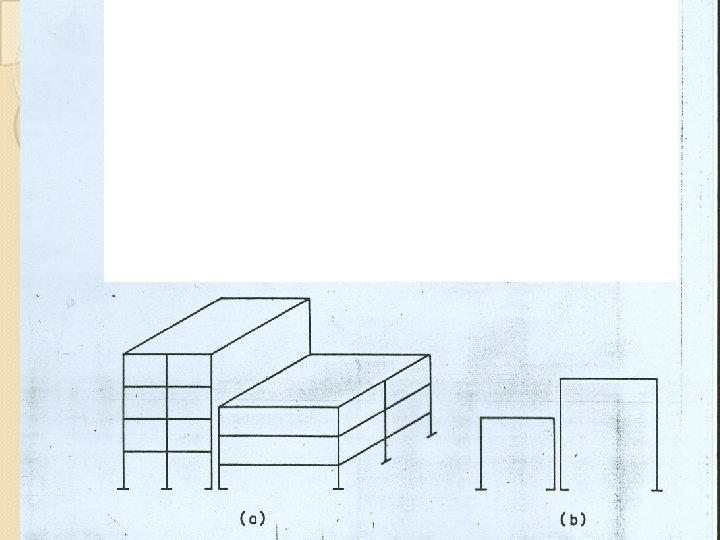

çekirdek tuğla cam
(B) (A) Şekil 1 (B) (A) Şekil 2

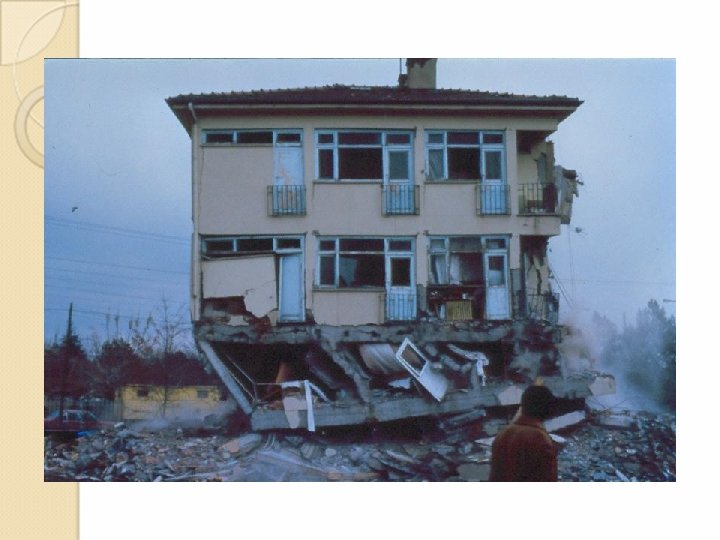

ADAPAZARI DEPREMİ 1967
ADAPAZARI DEPREMİ 1967

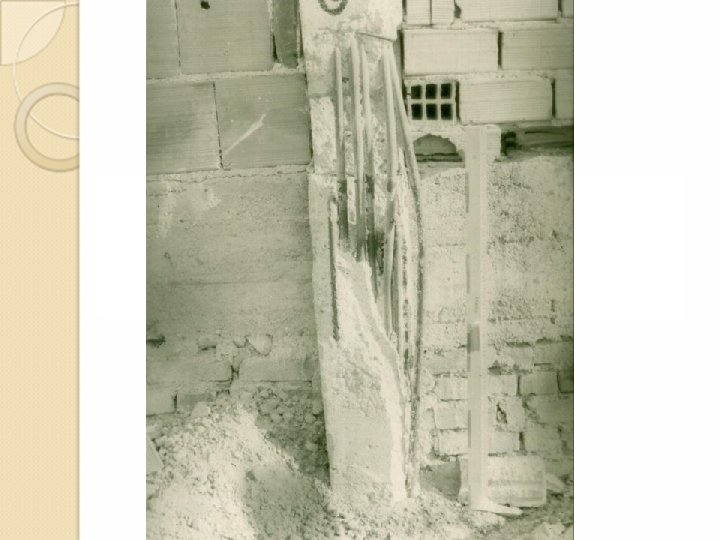

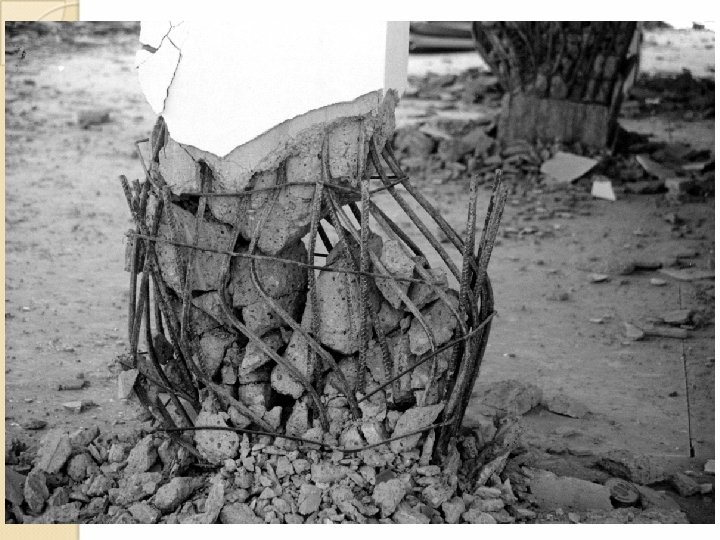

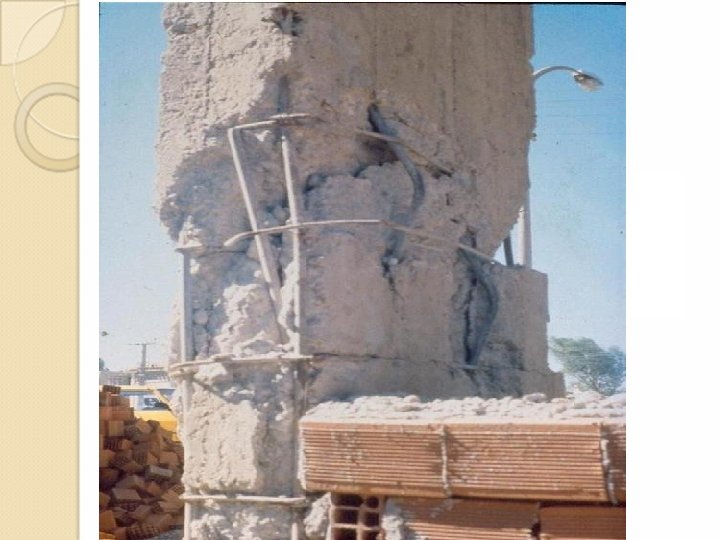

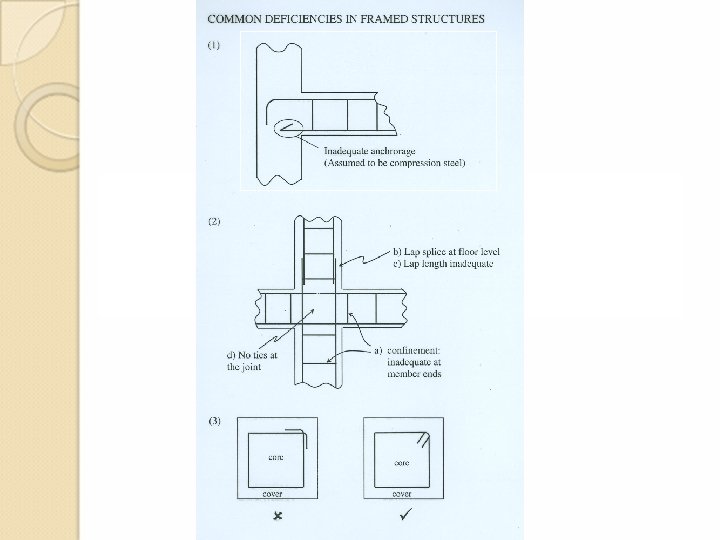

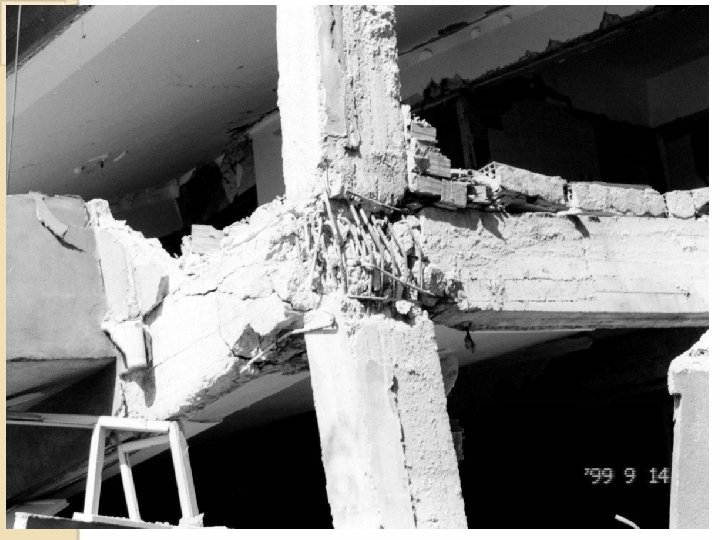

DONATI DETAYINDAKİ EKSİKLİKLER VE HATALAR
ADAPAZARI DEPREMİ 1967

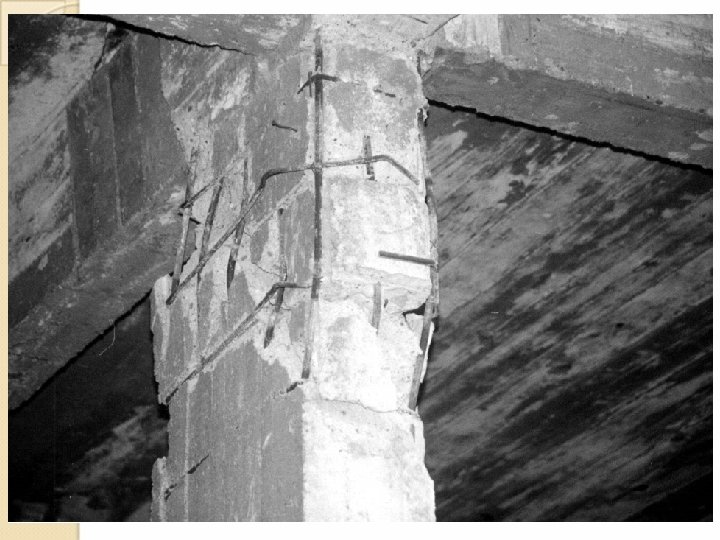

RC INFILL FOUNDATION
YAPIM AŞAMASINDA YAPILAN HATALAR

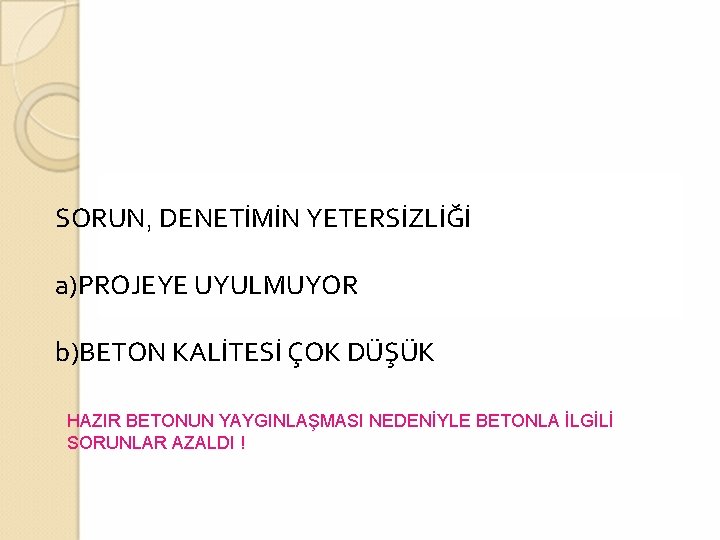

SORUN, DENETİMİN YETERSİZLİĞİ a)PROJEYE UYULMUYOR b)BETON KALİTESİ ÇOK DÜŞÜK HAZIR BETONUN YAYGINLAŞMASI NEDENİYLE BETONLA İLGİLİ SORUNLAR AZALDI !
“İNŞAAT MÜHENDİSLİĞİNDE GERÇEKLER BASİTTİR ! EĞER BİR YÖNTEM, BİR ÇÖZÜM SİZE ÇOK KARMAŞIK BİÇİMDE SUNULUYORSA, BU PROBLEMİN KARMAŞIKLIĞINDAN DEĞİL, SUNANIN AKLININ KARIŞIKLIĞINDAN KAYNAKLANMAKTADIR !” Hardy Cross
ÜLKEMİZDE MÜHENDİSLİK DÜZEYİ YETERİNCE YÜKSEK DEĞİL ! KARMAŞIK YÖNTEM VE ÇÖZÜMLER, DAHA DOĞRU BİLE OLSA, BİLMİYENİN ELİNDE KÖTÜ SONUÇLAR VEREBİLİR. ÖNCE HERKESİN ANLAYABİLECEĞİ BASİT YÖNTEMLERLE BİNANIN GÜVENLİĞİNİ SAĞLAMALIYIZ.

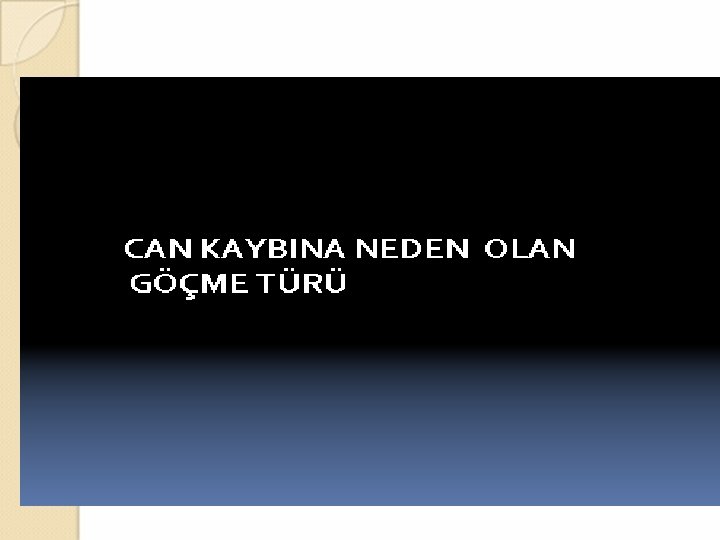

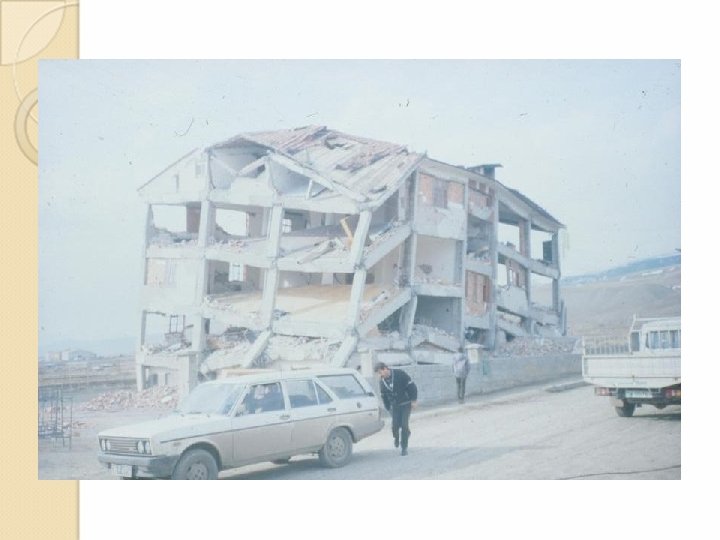

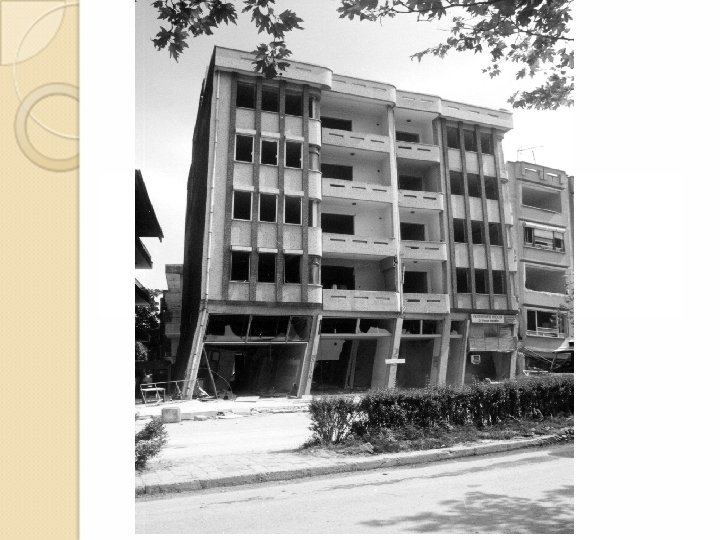

TANI (TEŞHİS) SORU: SON 50 YILDA EN FAZLA CAN KAYBI HANGİ TÜR BİNALARDA OLUŞTU ? YANIT: 2 -8 KATLI KONUT VE İŞYERİ TÜRÜ BİNALARDA SORU: HANGİ TÜR GÖÇME EN FAZLA CAN KAYBINA NEDEN OLDU? YANIT: KATLARIN ÜSTE DÜŞMESİ
ADAPAZARI DEPREMI 1967
MARMARA DEPREMI MARMARA 1999
VAN, 2011
- ÇÖZÜM ? ? - 1) KATLARARASI GÖRELİ YER DEĞİŞTİRME SINIRLSANIRSA (RİJİTLİK), - KOLON KESİT BOYUTLARI BÜYÜK OLSUN - YETERLİ PERDE DUVAR BULUNSUN - 2) ELEMAMLARIN, ÖZELLİKLE KOLONLARIN SÜNEK DAVRANIŞI SAĞLANIRSA -SARGI YETERLİYSE -KESME KIRILMASI ÖNLENİRSE -N / (fck Ac) KÜÇÜKSE (Kolon kesiti büyük) BU KOŞULLAR SAĞLANIRSA, BU TÜR GÖÇME BÜYÜK ORANDA ENGELLENMİŞ OLUR VE CAN KAYBI EN AZA İNER !!!

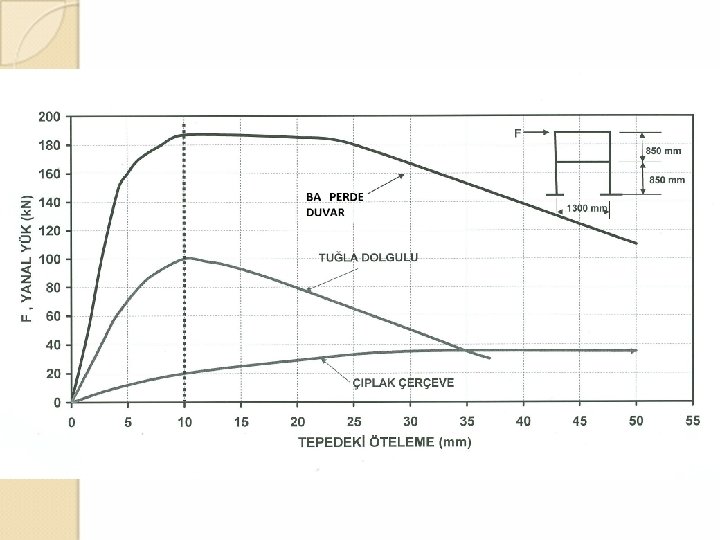

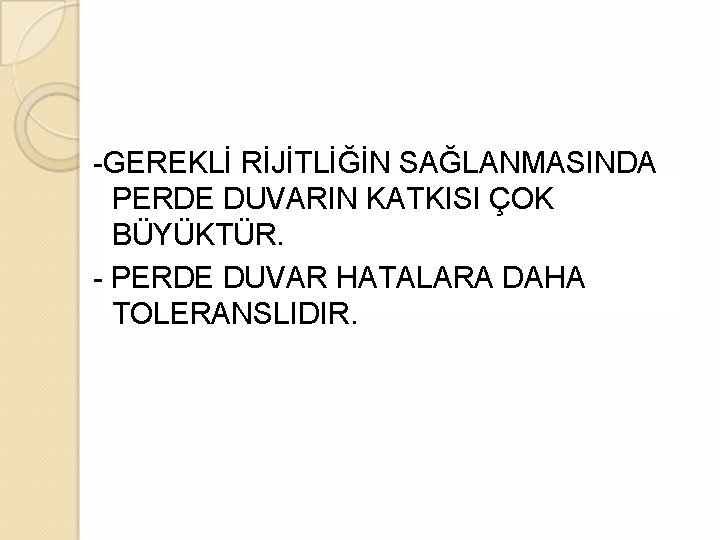

-GEREKLİ RİJİTLİĞİN SAĞLANMASINDA PERDE DUVARIN KATKISI ÇOK BÜYÜKTÜR. - PERDE DUVAR HATALARA DAHA TOLERANSLIDIR.
2 -8 KATLI KONUT VE İŞYERİ TÜRÜ BİNALAR ÖNTASARIMI İÇİN BASİT ÖNERİLER Ersoy, U. , “Depreme Dayanıklı Betonarme Binaların Öntasarımı İçin Basit Bir Yöntem” İMO Teknik Dergi, Cilt 24, Sayı 4, Ekim 2013, s. 6559 -6574

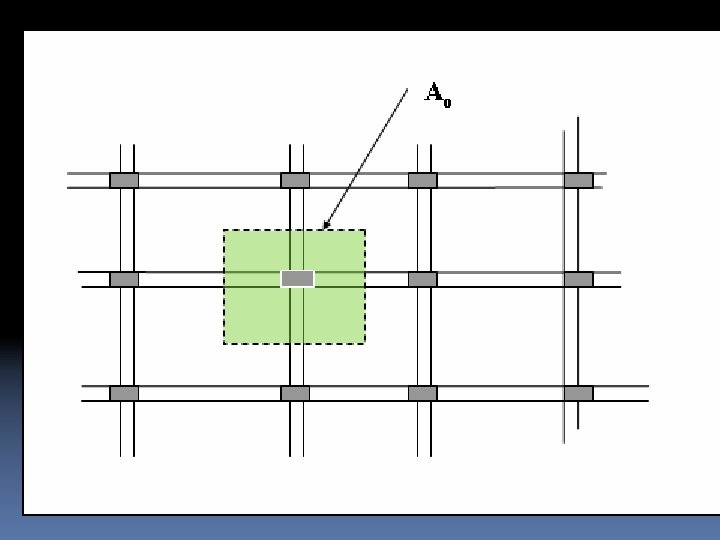

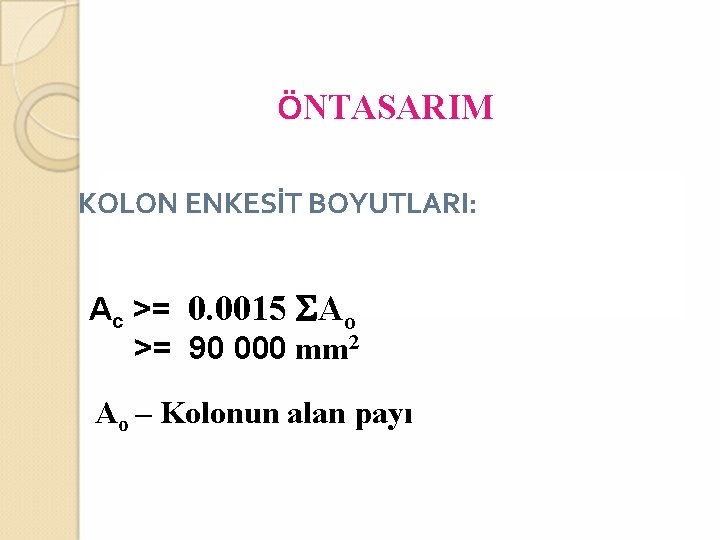

ÖNTASARIM KOLON ENKESİT BOYUTLARI: Ac >= 0. 0015 SAo >= 90 000 mm 2 Ao – Kolonun alan payı

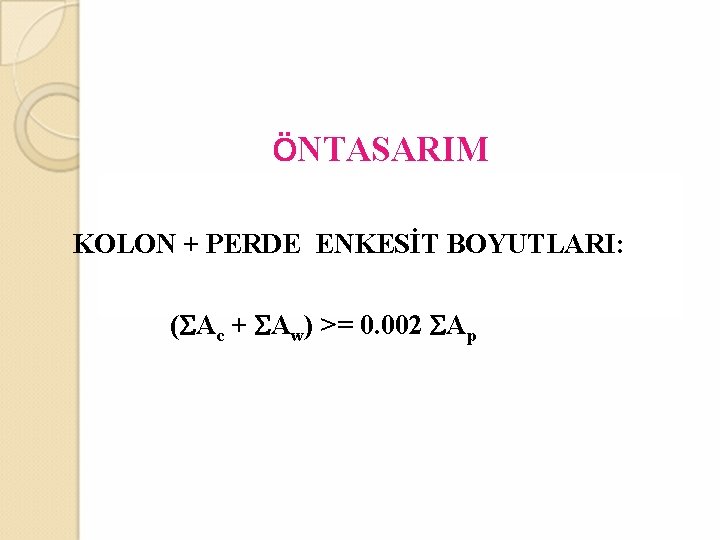

ÖNTASARIM KOLON + PERDE ENKESİT BOYUTLARI: (SAc + SAw) >= 0. 002 SAp

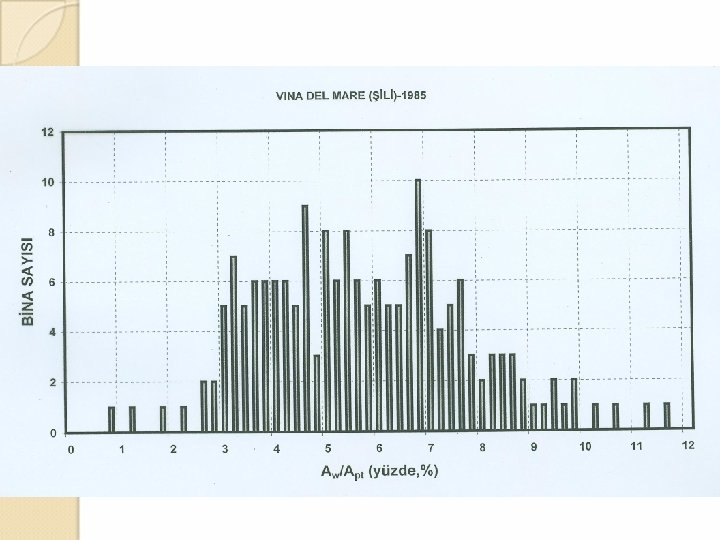

ÖNTASARIM PERDE ENKESİT BOYUTLARI: SAw >= 0. 0012 SApi >= 0. 004 Abp
DETAYLANDIRMA (minimum) -KOLON UÇ BÖLGELERİNDE SARGI: h < 400 mm , 2 -f 8/100 mm h>=400 mm, 2 -f 10/100 mm -KOLON ORTA BÖLGESİNDE ETRİYE, h < 400 mm , f 8/200 mm h>=400 mm, f 10/200 mm
KİRİŞLER: Sargı Bölgesi: f 8/(h/4) h >= 500 mm f 10/(h/4) h < 500 mm s <= 150 mm Sargı Bölgesi Dışında: minimum f 8/(d/2)

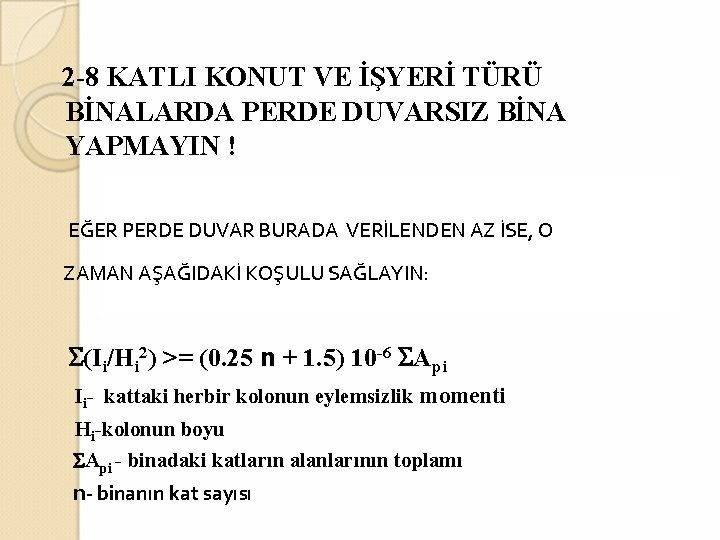

2 -8 KATLI KONUT VE İŞYERİ TÜRÜ BİNALARDA PERDE DUVARSIZ BİNA YAPMAYIN ! EĞER PERDE DUVAR BURADA VERİLENDEN AZ İSE, O ZAMAN AŞAĞIDAKİ KOŞULU SAĞLAYIN: S(Ii/Hi 2) >= (0. 25 n + 1. 5) 10 -6 SApi Ii- kattaki herbir kolonun eylemsizlik momenti Hi-kolonun boyu SApi - binadaki katların alanlarının toplamı n- binanın kat sayısı
ÖZETLENEN BU KURALLARA UYULURSA, DEPREMLERDE CAN KAYBI BÜYÜK ORANDA ENGELLENMİŞ OLUR !
