LISTRIK DINAMIS Menentukan Hambatan Pengganti pada Rangkaian seri

LISTRIK DINAMIS • Menentukan Hambatan Pengganti pada Rangkaian seri dan Paralel • Menentukan energi Listrik

SIM

SIM Pengertian Arus Listrik Arus listrik adalah banyaknya muatan listrik yang mengalir dalam suatu penghantar per satuan waktu.

Secara matematis dinyatakan sebagai : SIM Q= muatan listrik ( coulomb ) t = waktu ( detik ) I= Kuat arus listrik (coulomb /detik atau ampere)

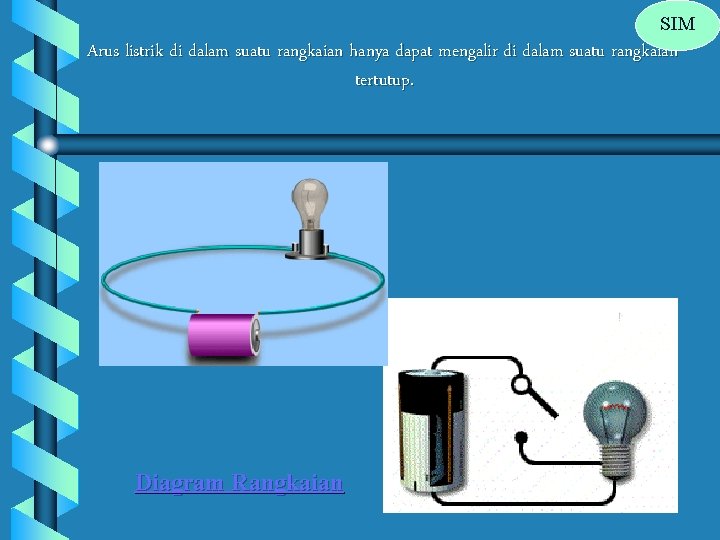

SIM Arus listrik di dalam suatu rangkaian hanya dapat mengalir di dalam suatu rangkaian tertutup. Diagram Rangkaian

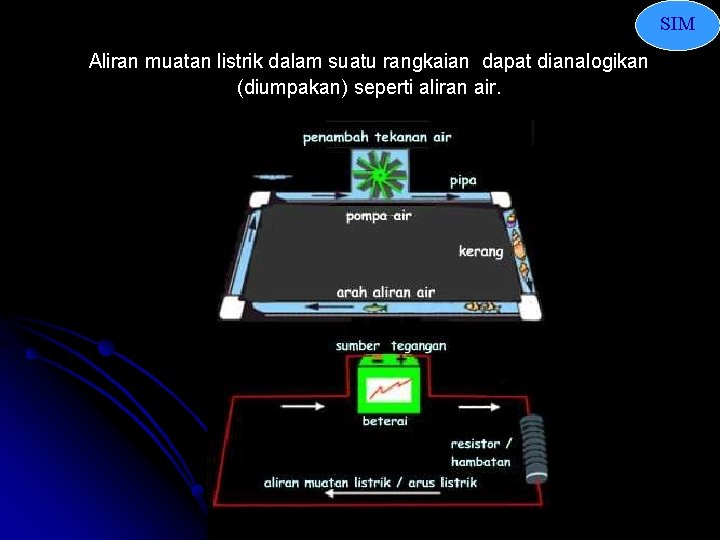

SIM Aliran muatan listrik dalam suatu rangkaian dapat dianalogikan (diumpakan) seperti aliran air.

SIM Arah aliran elektron dari potensial rendah (kutub - ) ke potensial tinggi ( kutub + ). Arah arus listrik (sesuai konvensi) dari potensial tinggi (kutub ke potensial rendah ( kutub - ). +) Potensial tinggi Ar us Al ira (b n el e lis tri k kt te ro ed ga n g po te an Potensial ns ia l) rendah

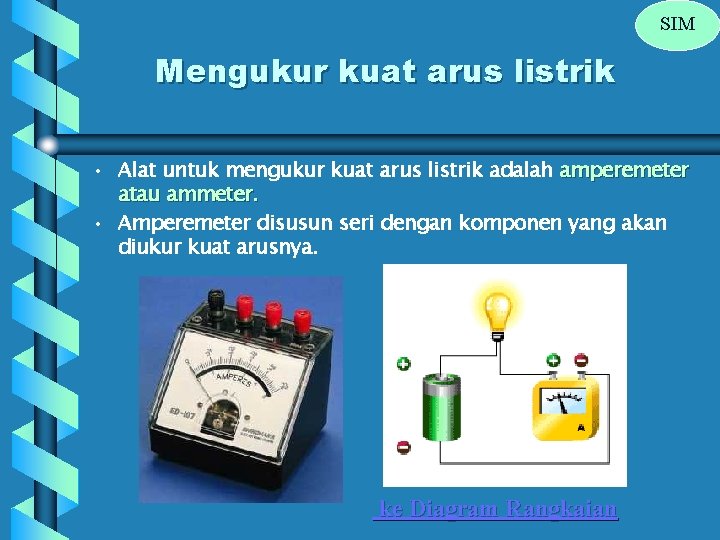

SIM Mengukur kuat arus listrik • Alat untuk mengukur kuat arus listrik adalah amperemeter atau ammeter. • Amperemeter disusun seri dengan komponen yang akan diukur kuat arusnya. ke Diagram Rangkaian

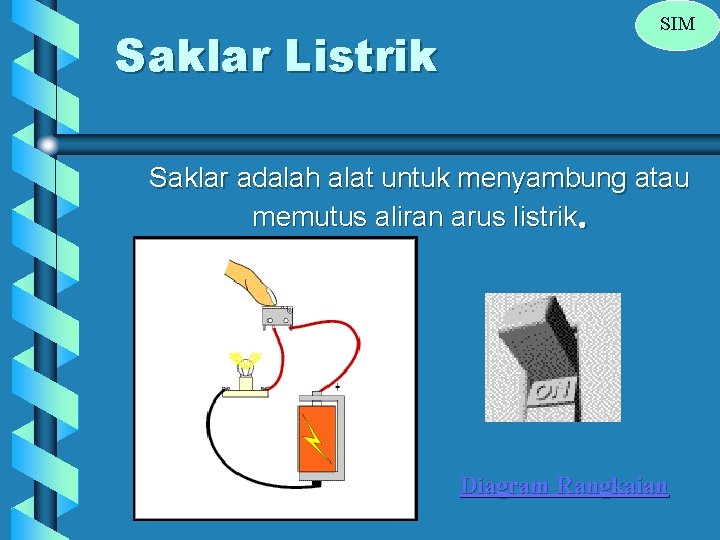

Saklar Listrik SIM Saklar adalah alat untuk menyambung atau memutus aliran arus listrik. Diagram Rangkaian

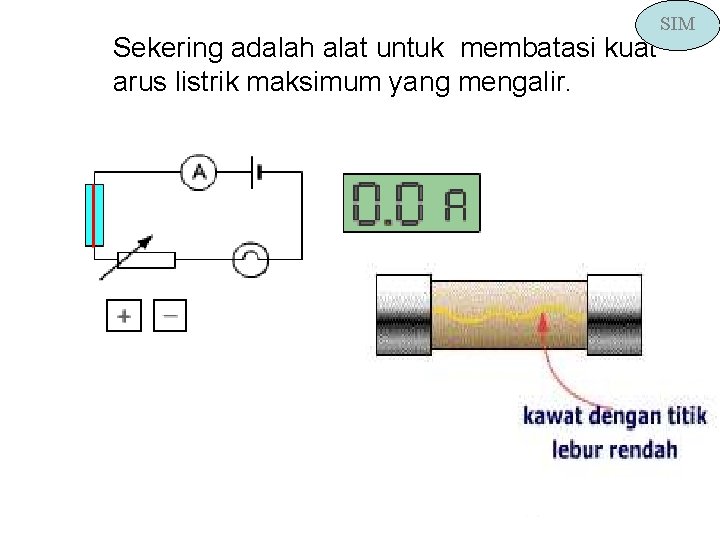

Sekering adalah alat untuk membatasi kuat arus listrik maksimum yang mengalir. ground netral isolator SIM arus sekering penjepit

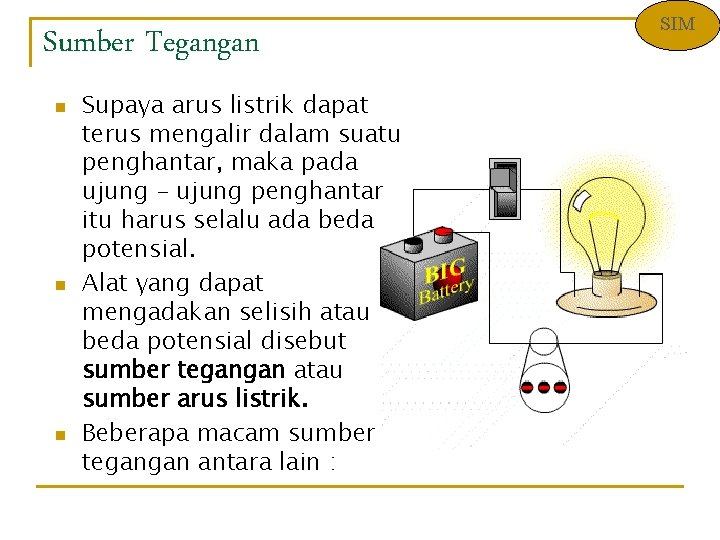

Sumber Tegangan n Supaya arus listrik dapat terus mengalir dalam suatu penghantar, maka pada ujung – ujung penghantar itu harus selalu ada beda potensial. Alat yang dapat mengadakan selisih atau beda potensial disebut sumber tegangan atau sumber arus listrik. Beberapa macam sumber tegangan antara lain : SIM

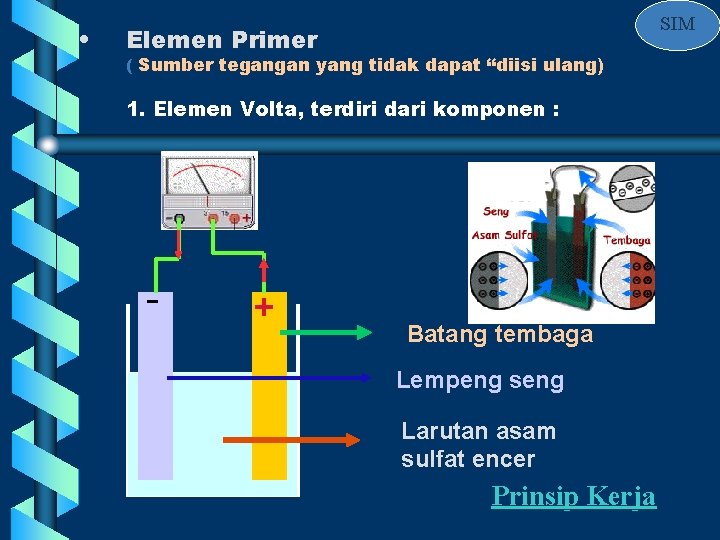

• SIM Elemen Primer ( Sumber tegangan yang tidak dapat “diisi ulang) 1. Elemen Volta, terdiri dari komponen : - + Batang tembaga Lempeng seng Larutan asam sulfat encer Prinsip Kerja

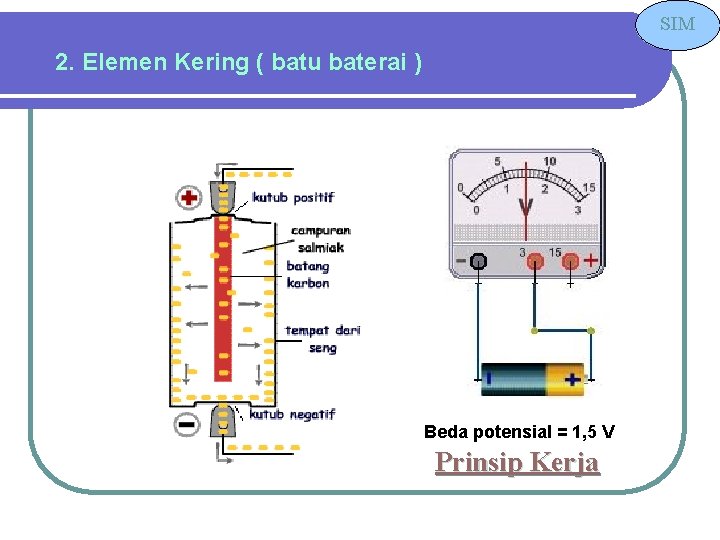

SIM 2. Elemen Kering ( batu baterai ) Beda potensial = 1, 5 V Prinsip Kerja

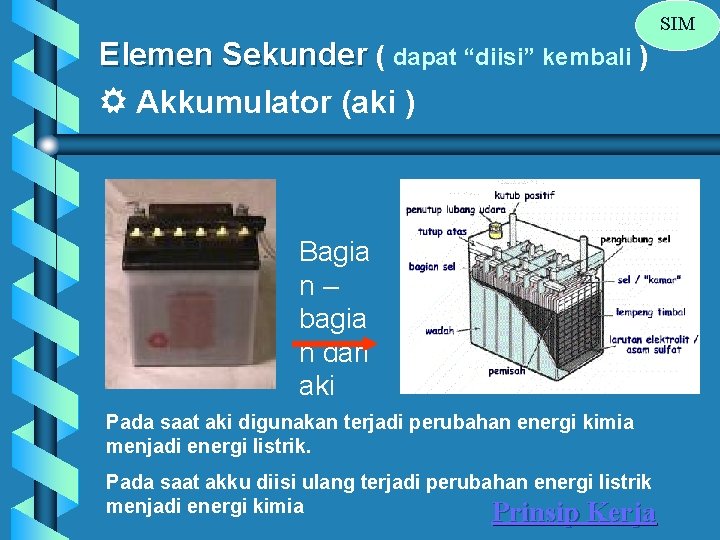

SIM Elemen Sekunder ( dapat “diisi” kembali ) Akkumulator (aki ) Bagia n– bagia n dari aki Pada saat aki digunakan terjadi perubahan energi kimia menjadi energi listrik. Pada saat akku diisi ulang terjadi perubahan energi listrik menjadi energi kimia Prinsip Kerja

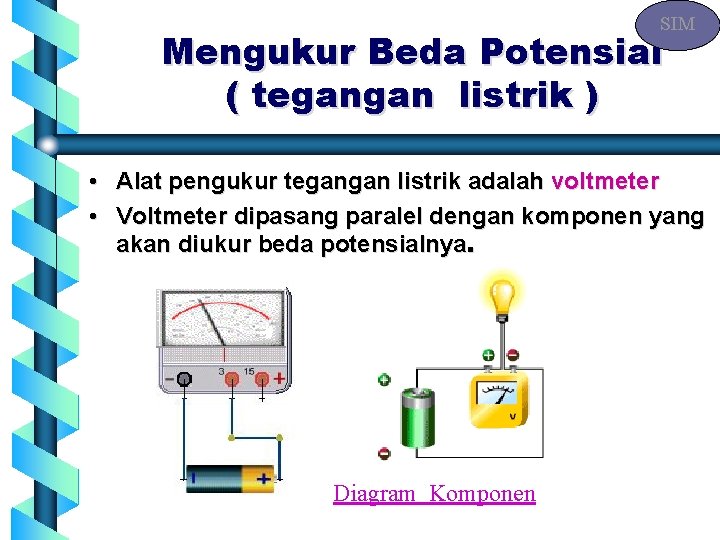

SIM Mengukur Beda Potensial ( tegangan listrik ) • Alat pengukur tegangan listrik adalah voltmeter • Voltmeter dipasang paralel dengan komponen yang akan diukur beda potensialnya. Diagram Komponen

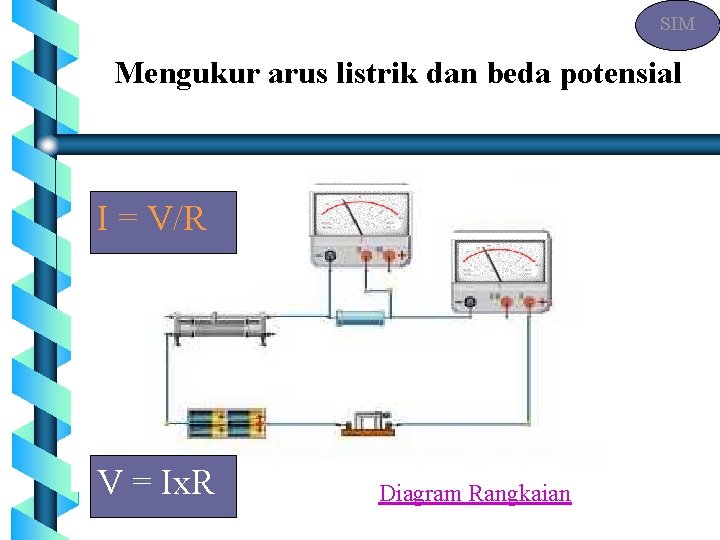

SIM Mengukur arus listrik dan beda potensial I = V/R V = Ix. R Diagram Rangkaian

SIM

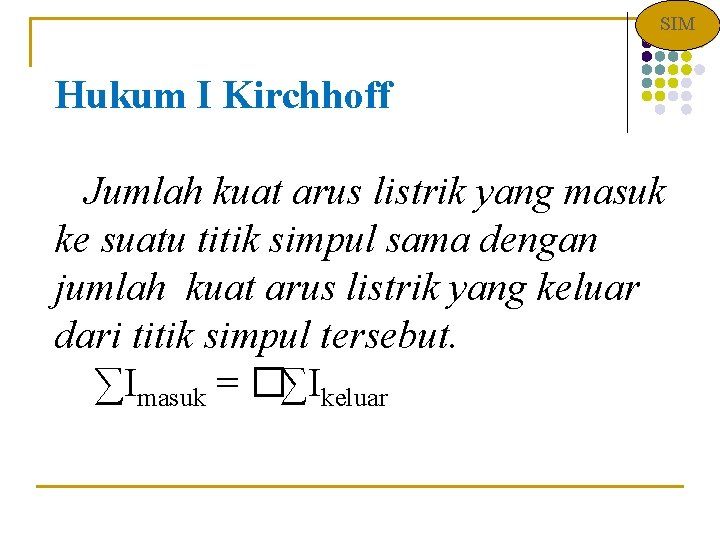

SIM Hukum I Kirchhoff Jumlah kuat arus listrik yang masuk ke suatu titik simpul sama dengan jumlah kuat arus listrik yang keluar dari titik simpul tersebut. ∑Imasuk = �∑Ikeluar

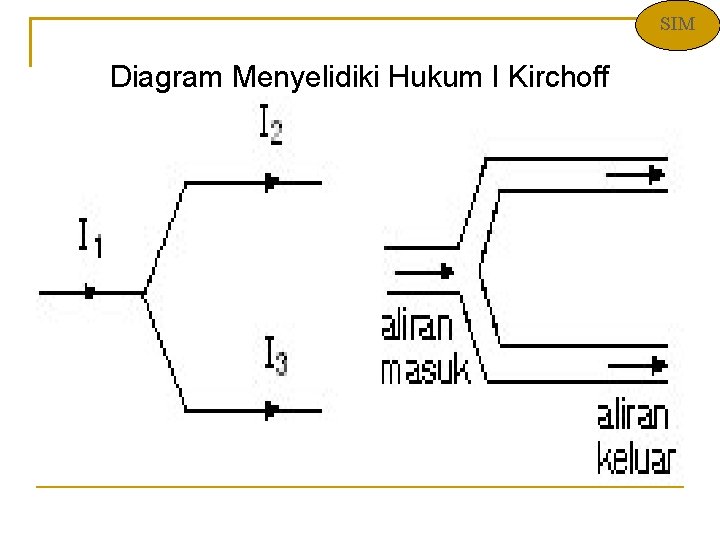

SIM Diagram Menyelidiki Hukum I Kirchoff

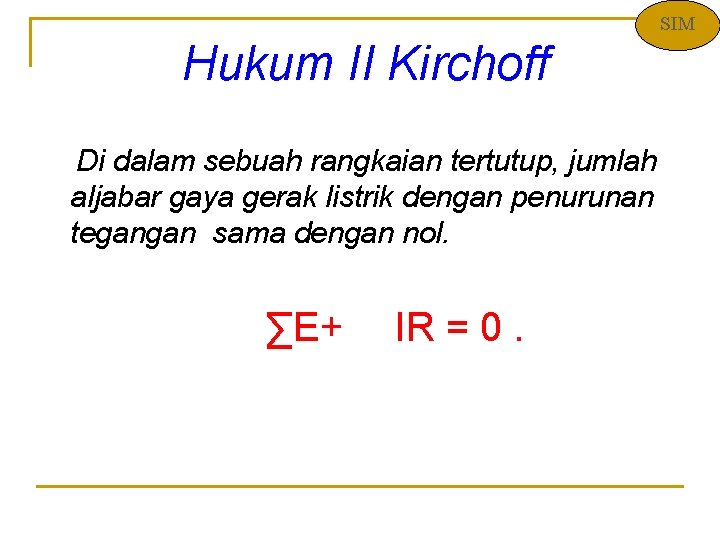

SIM Hukum II Kirchoff Di dalam sebuah rangkaian tertutup, jumlah aljabar gaya gerak listrik dengan penurunan tegangan sama dengan nol. ∑E+ IR = 0.

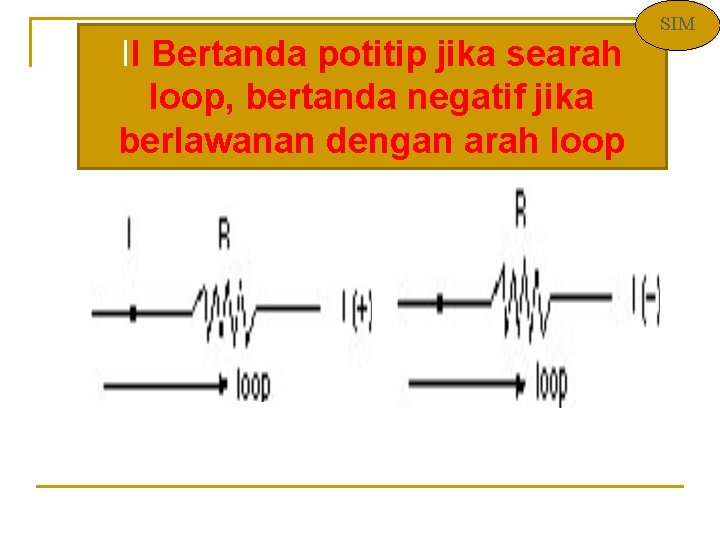

II Bertanda potitip jika searah loop, bertanda negatif jika berlawanan dengan arah loop SIM

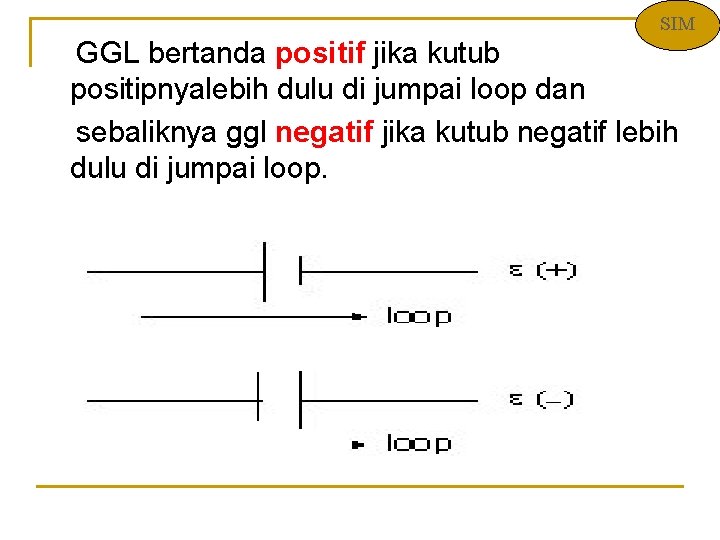

SIM GGL bertanda positif jika kutub positipnyalebih dulu di jumpai loop dan sebaliknya ggl negatif jika kutub negatif lebih dulu di jumpai loop.

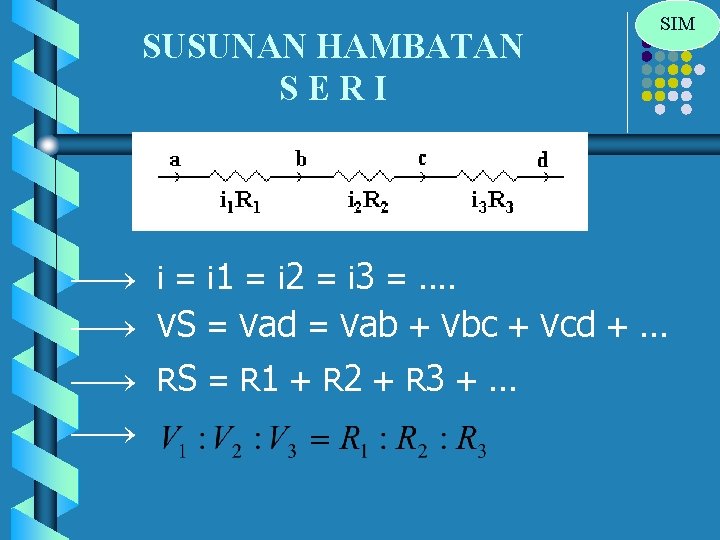

SUSUNAN HAMBATAN S E R I SIM i = i 1 = i 2 = i 3 =. . VS = Vad = Vab + Vbc + Vcd +. . . RS = R 1 + R 2 + R 3 +. . .

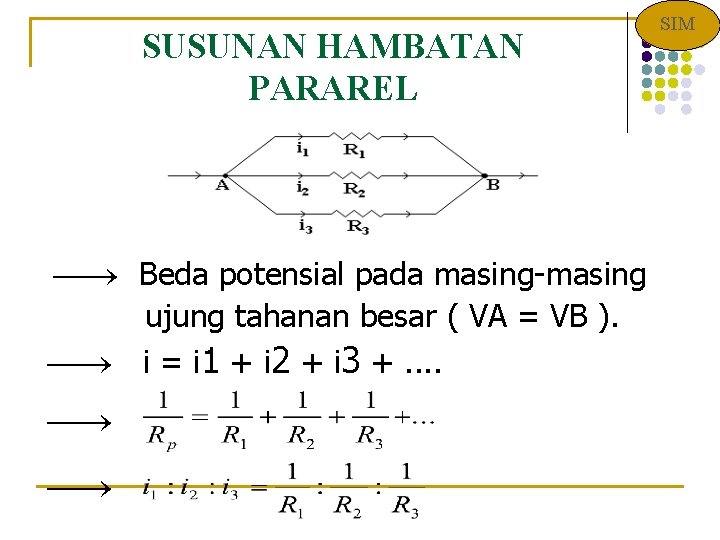

SUSUNAN HAMBATAN PARAREL Beda potensial pada masing-masing ujung tahanan besar ( VA = VB ). i = i 1 + i 2 + i 3 +. . SIM

SIM CONTOH SOAL RANGKAIAN SERI-PARAREL 12 ohm 7 ohm Hitunglah hambatan pengganti di atas. 5 ohm 3 ohm 5 ohm 4 ohm 7 ohm 6 ohm 2 ohm 6 ohm 9 ohm B 10 ohm 8 ohm 4 ohm 5 ohm A 3 ohm

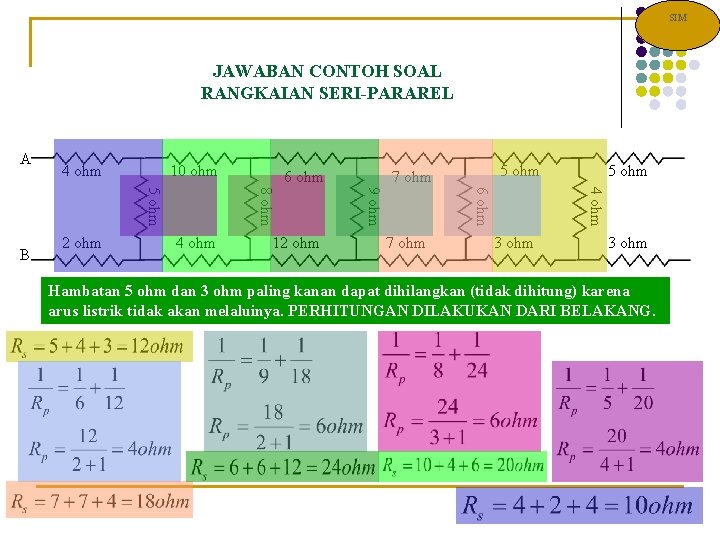

SIM JAWABAN CONTOH SOAL RANGKAIAN SERI-PARAREL A 4 ohm 10 ohm 7 ohm 5 ohm 4 ohm 12 ohm 6 ohm 4 ohm 5 ohm 7 ohm 9 ohm 2 ohm 8 ohm 5 ohm B 6 ohm 3 ohm Hambatan 5 ohm dan 3 ohm paling kanan dapat dihilangkan (tidak dihitung) karena arus listrik tidak akan melaluinya. PERHITUNGAN DILAKUKAN DARI BELAKANG.

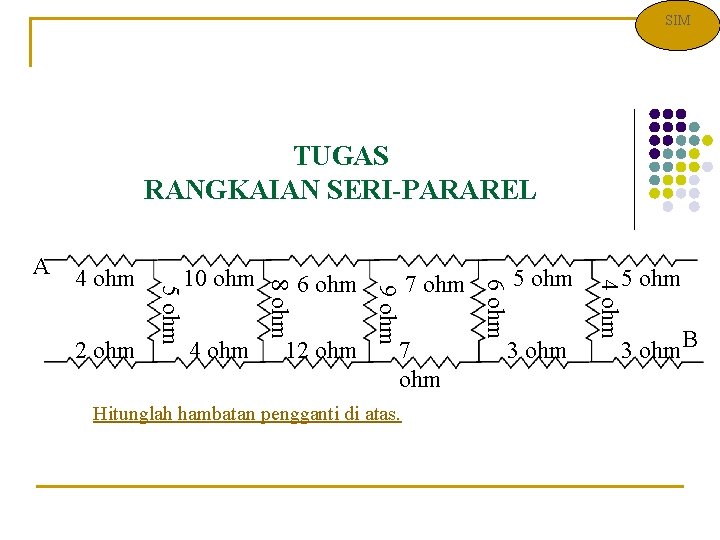

SIM TUGAS RANGKAIAN SERI-PARAREL 7 ohm Hitunglah hambatan pengganti di atas. 5 ohm 3 ohm 5 ohm 4 ohm 12 ohm 7 ohm 6 ohm 4 ohm 6 ohm 9 ohm 2 ohm 10 ohm 5 ohm 4 ohm 8 ohm A 3 ohm. B

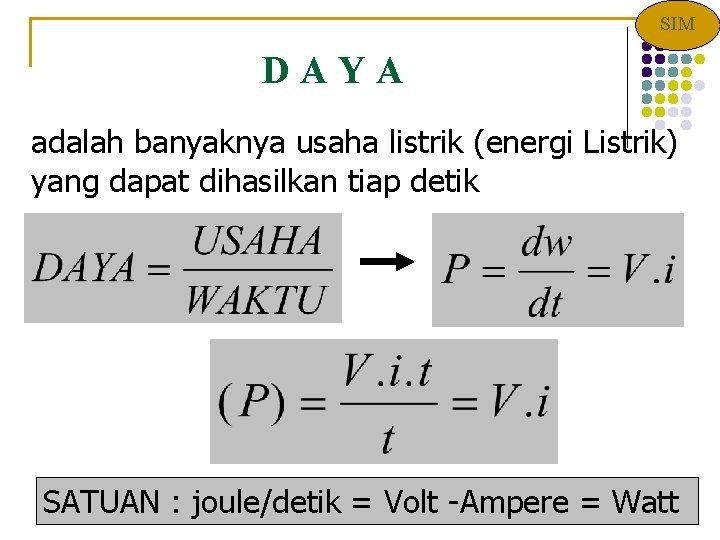

SIM D A Y A adalah banyaknya usaha listrik (energi Listrik) yang dapat dihasilkan tiap detik SATUAN : joule/detik = Volt -Ampere = Watt

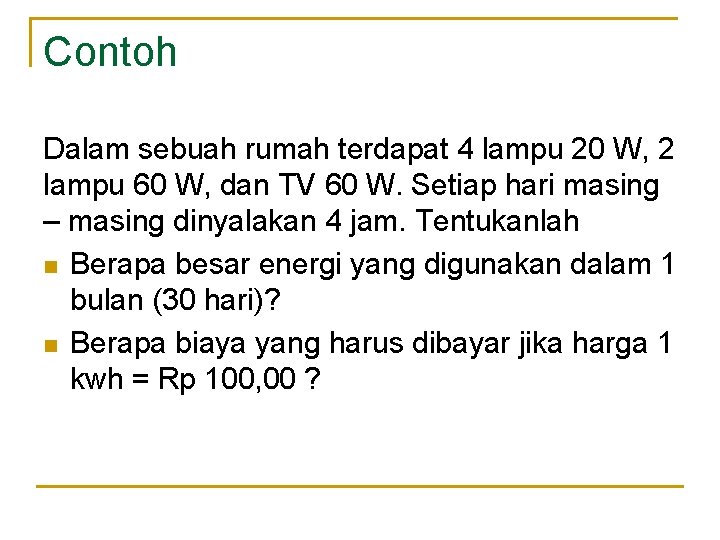

Contoh Dalam sebuah rumah terdapat 4 lampu 20 W, 2 lampu 60 W, dan TV 60 W. Setiap hari masing – masing dinyalakan 4 jam. Tentukanlah n Berapa besar energi yang digunakan dalam 1 bulan (30 hari)? n Berapa biaya yang harus dibayar jika harga 1 kwh = Rp 100, 00 ?
