一、交互式计算 (续) 创建向量的有用函数 - 线性增量序列模式基本格式 linspace(start. Value, end. Value) linspace(tart. Value, end. Value, n. Elements) 注解: 缺省 n. Elements=100 >> u=linspace(0, 0. 25, 5) u= 0 0. 0625 0. 1250 0. 1850 0. 2500 生成行向量

一、交互式计算 (续) - 指数增量序列模式基本格式 logspace(start. Value, end. Value) logspace(tart. Value, end. Value, n. Elements) 注解: 从 10^start. Value 到 10^end. Value >> u=logspace(1, 4, 4) u= 10 10000 >> A=diag(u) A= ? ? ?

三、编程功能（续） - 创建一个脚本文件 % An M-file script to produce % Comment lines % "flower petal" plots theta = -pi: 0. 01: pi; % Computations rho(1, : ) = 2*sin(5*theta). ^ 2; rh(1, : )=' 2 sin(5 t)^2 '; rho(2, : ) = cos(10*theta). ^ 3; rh(2, : )=' cos(10 t)^3 '; rho(3, : ) = sin(theta). ^ 2; rh(3, : )='sin(t)^2 '; rho(4, : ) = 5*cos(3. 5*theta). ^ 3; rh(4, : )='5 cos(3. 5 t)^3'; for k = 1: 4 polar(theta, rho(k, : )) % Graphics output title(rh(k, : )); pause end

五、Simulink 具（续）正旋信号发生器模块参数设定 Sine Wave Block Parameters Amplitude =1 Frequency(rad/sec) = 0. 25 * 2*pi Phase(rad) =0 Sample Time =0

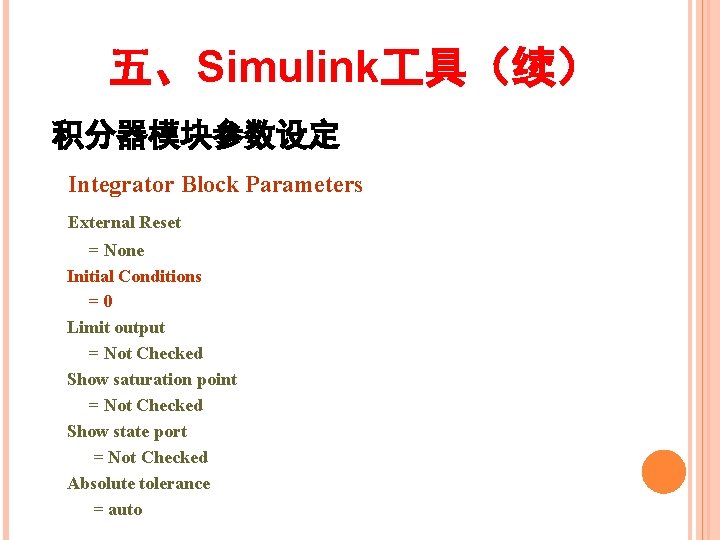

五、Simulink 具（续）积分器模块参数设定 Integrator Block Parameters External Reset = None Initial Conditions =0 Limit output = Not Checked Show saturation point = Not Checked Show state port = Not Checked Absolute tolerance = auto
