Link. It 7697物聯網研習 資料區：https: //goo. gl/a 13 h. TR CAVEDU 徐豐智

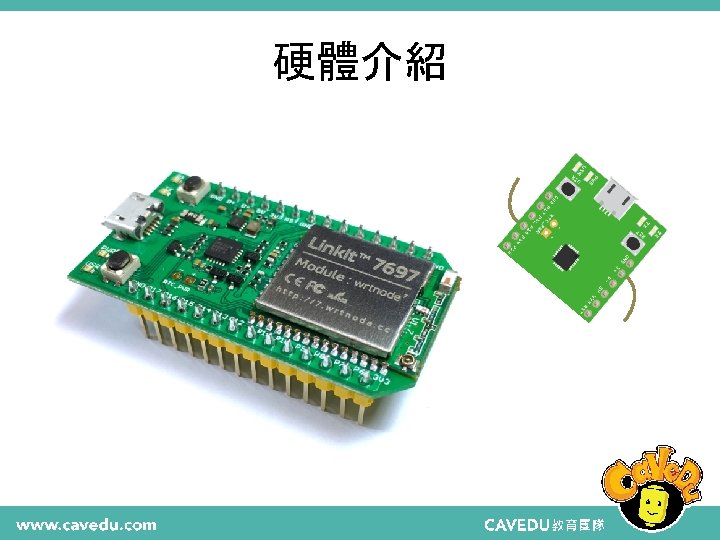

Link. It 7697 • 聯發科技最新的物聯網開發板 – Wi-Fi / BLE 雙通訊功能 – 採用主流 Cortex-M 4 架構 – 開放的軟體開發環境 (Free. RTOS) Product Name Manufacturer Module Link. It 7697 Seeed Studio wrtnode 7 (wrtnode. com) MT 7697 Chipset Cortex-M 4 with FPU @ 192 Mhz RAM 352 KB Flash 4 MB Wi-Fi 802. 11 b/g/n (2. 4 G) Bluetooth 4. 2 LE Dimension 48 x 26 mm Operating Voltage 3 v 3 Input Voltage 5 v (micro. USB) USB 2 UART CP 2102 N GPIO x 18 UART x 2 I 2 C x 1 SPI x 1 Peripheral PWM x 18 Interfaces EINT x 4 ADC x 4 (0~2. 5 V) Ir. DA x 1 I 2 S x 1 Debug Interfaces SWD x 1

Link. It 7697 開發板外觀介紹 重置按鈕 (RST) Wrt. Node 7 無線模組內含： • Media. Tek MT 7697 So. C • 快閃記憶體 • 天線 UART 0 傳輸燈號 (P 0/P 1) 使 用 供電指示燈 者 自 定 自定義燈 義 (P 7) 按 鈕 ( P 6 CP 2102 N UART 轉 USB 晶片 製造廠商：Silicon Labs Copyright © Media. Tek Inc. All rights reserved. 4

Link. It 系列開發板比較 Link. It ONE Link. It Smart 7688/Duo Link. It 7697 定位 all-in-one Io. T Dev Board Rich Io. T Endpoint / Gateway Lightweight Io. T Endpoint 發售年分 2014/7 2015/11 2017/4 微控制器 MT 2502 (ARM 7 EJ-S) MT 7688 (MIPS) MT 7697 (ARM Cortex-M 4 F) 主頻 260 Mhz 580 Mhz 196 Mhz RAM 4 MB 128 MB 352 K Flash 16 MB 32 MB 3612 K Dev Platform Proprietary RTOS*1+ Arduino Open. Wrt (Linux) + Arduino Free. RTOS + Arduino Programming Lang C/C++/JS/Python C/C++/JS/Visual Wi-Fi 802. 11 b/g/n BLE BT 2. 1/BLE 4. 0 - BLE 4. 2 Cellular GSM/GPRS*2 - - GNSS GPS/GLONASS/Bei. Dou*2 - - Ethernet - 10/100 PHY - USB Device Host - SD Card Micro. SD - 終端售價 ~2000 NTD ~500 NTD *1 沒有開源 *2 隨著台灣 2 G 關台, GSM/GPRS 和 GNSS 的功能應用性就不高 5

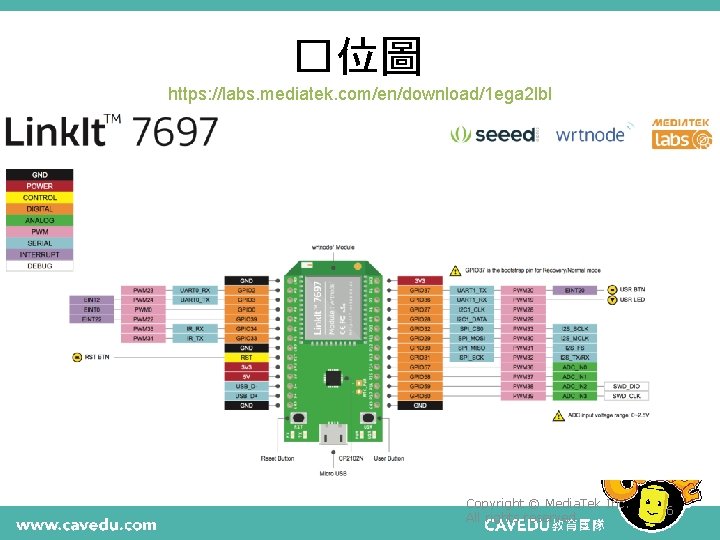

�位圖 https: //labs. mediatek. com/en/download/1 ega 2 lbl Copyright © Media. Tek Inc. All rights reserved. 6

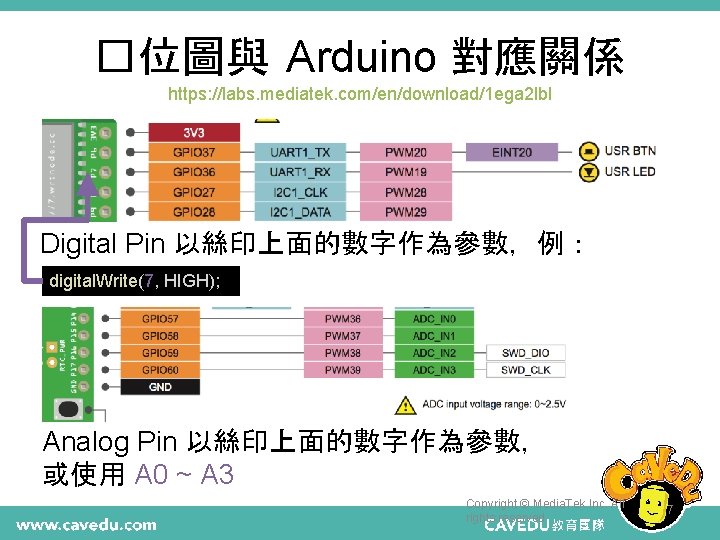

�位圖與 Arduino 對應關係 https: //labs. mediatek. com/en/download/1 ega 2 lbl Digital Pin 以絲印上面的數字作為參數，例： digital. Write(7, HIGH); Analog Pin 以絲印上面的數字作為參數， 或使用 A 0 ~ A 3 Copyright © Media. Tek Inc. All rights reserved. 7

Seeed 7697 Grove套件包 • Grove Breakout x 1 • Grove - IMU 9 DOF x 1 • Grove – Temperature & Humidity Sensor Pro x 1 • Grove - Ultrasonic Ranger x 1 • Grove - Relay x 1 • Grove - OLED Display 0. 96" x 1 • Grove - Light Sensor x 1 • Grove - LED Bar x 1 • Grove – Servo x 1 • • Breadboard 82 mm x 53 mm x 1 Button x 5 10 K Ohm Rotary Potentiometer x 1 1 K/10 k/330 Ohm Resistor x 1 RGB LED x 1 Red LED x 5 Micro USB Cable – 48 cm x 1 Breadboard Jumper Wire x 25

Arduino IDE setup

Arduino IDE 下載 1. 請下載 Arduino 1. 6. 4 以後的版本 2. 從 board manager 安裝 7697 套件 3. 下載CP 2102 N驅動程式

在Arduino IDE 偏好設定中貼上這個連結 • File / Preferences • • http: //download. labs. mediatek. com/package_mtk_linkit_7697_index. json 旁邊的按鈕可以加入多個定義檔

在選單中看到 7697，按 Install • Tools / Boards Manager • 目前最新版為 0. 7. 4

抓到COM port

如果無法編譯 • 請到以下路徑檢�，是否有 0. 7. 4 (最新版 本) 之資料夾，其他檔案請刪除 • C: UsersuserApp. DataLocalArduino 15p ackagesLink. Ithardwarelinkit_rtos

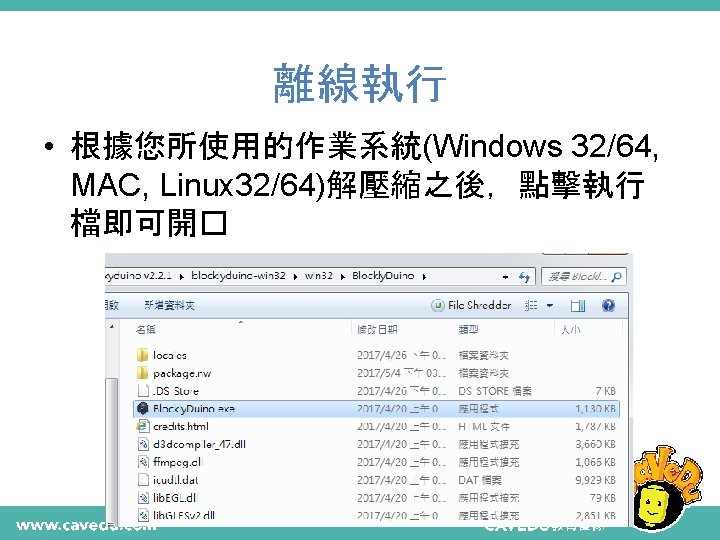

Blockly. Duino for Link. It 7697 今天請用google drive上的 blockyduino. v 2. 2. 1. rar 來上課喔!

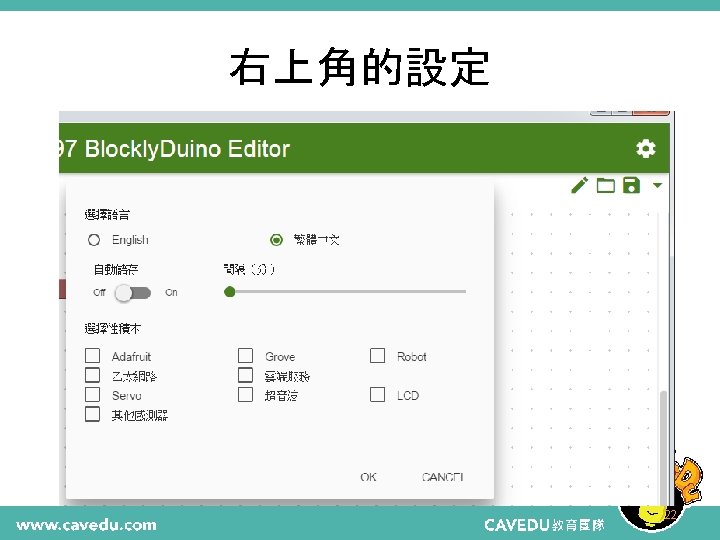

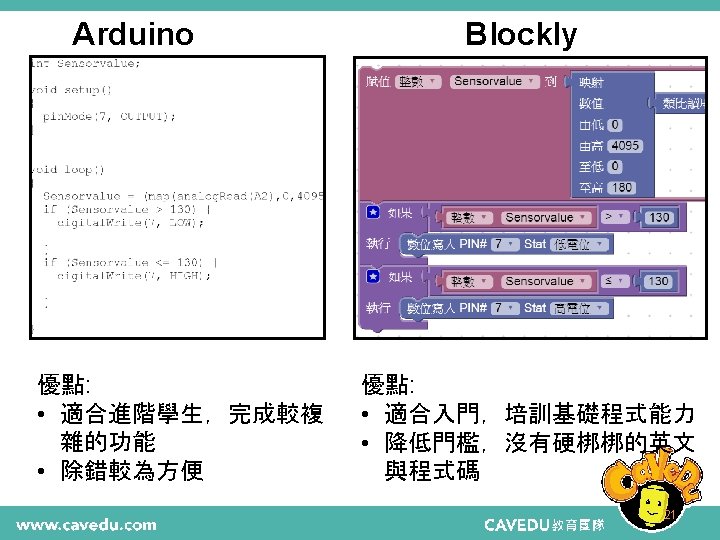

Blockly. Duino for Link. It 7697 • • 視覺化的程式編輯環境 不只適用於Link. It 7697 周邊I/O指令已經準備好 Open source (github) 18

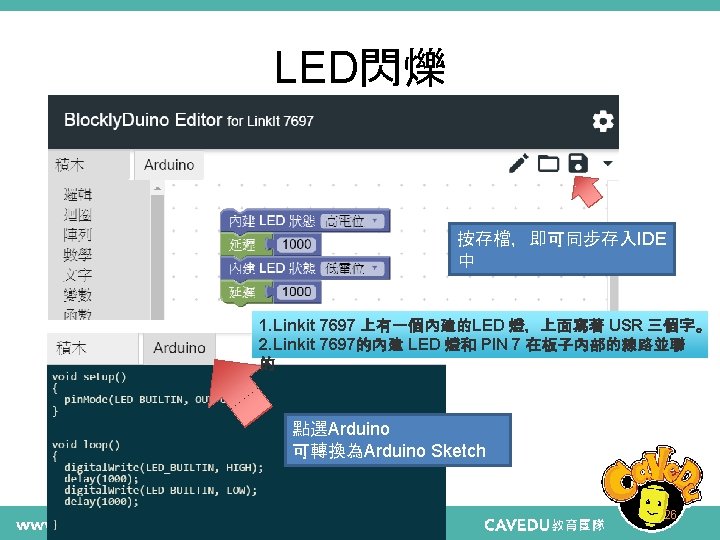

LESSON 1 : BLINK 25

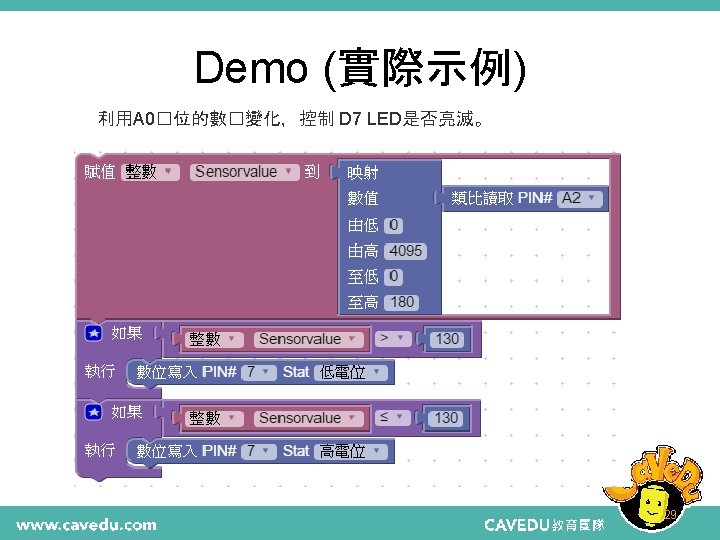

LESSON 2 : 電位計控制LED 27

線路示意圖 範例在雲端：code/Blocky/example/lightsensor 28

Arduino Sketch 30

LESSON 3 : SERVO 31

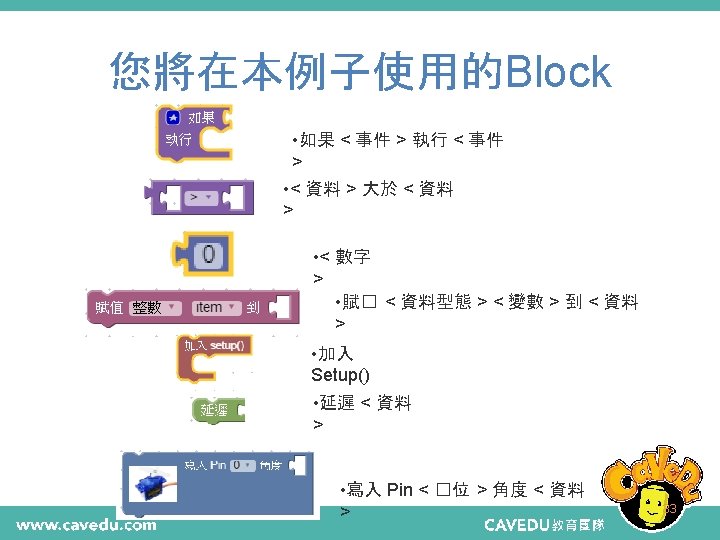

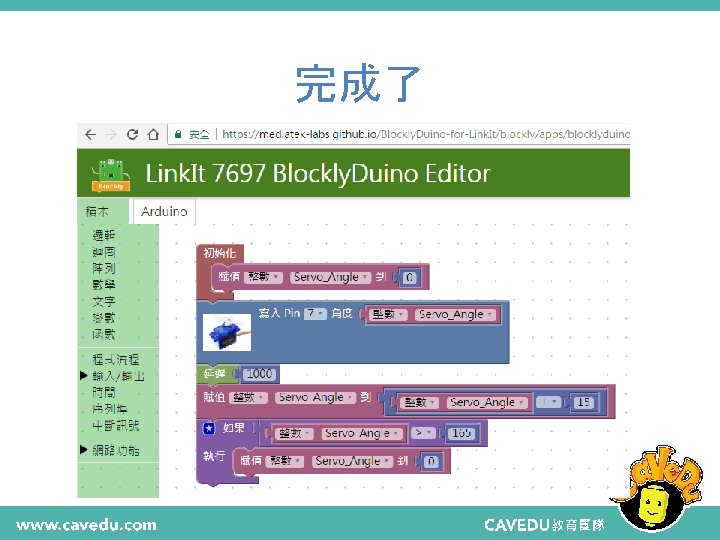

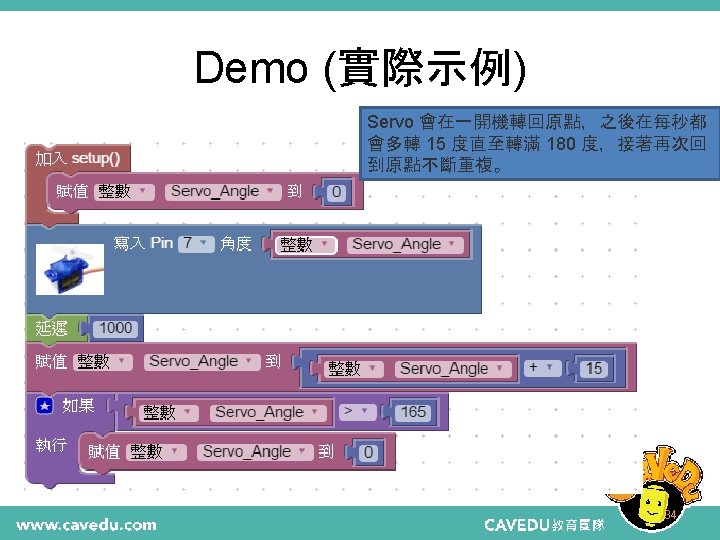

用 7697 控制Servo 範例在 example/servosweep 32

Arduino Sketch 35

Examples/LWi. Fi/Wi. Fi. Web. Client

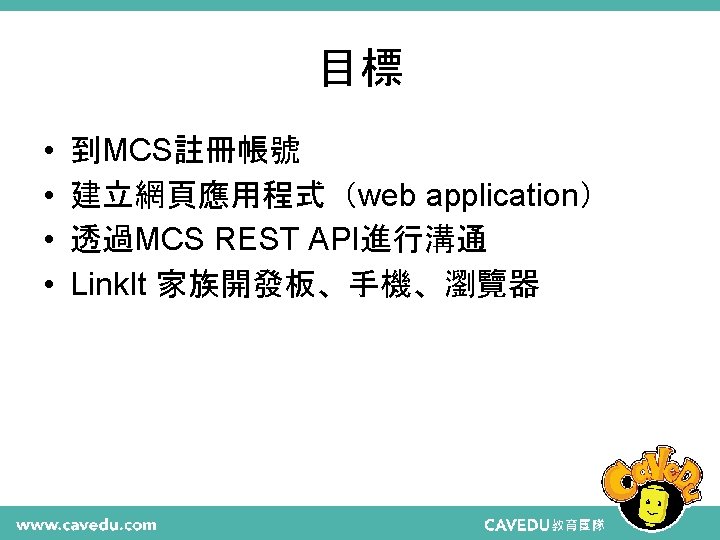

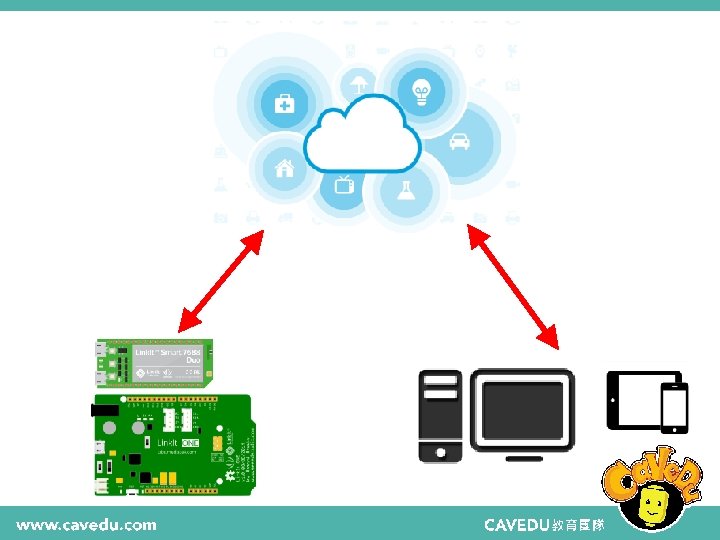

Media. Tek Cloud Sand. Box https: //mcs. mediatek. com

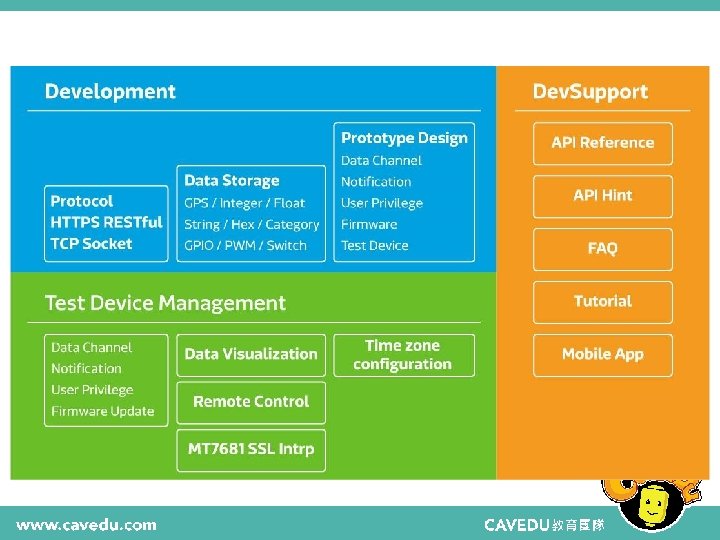

Media. Tek Cloud Sandbox (MCS)

MCS Android app • Google Play 下載

MCS Dashboard（儀表板）

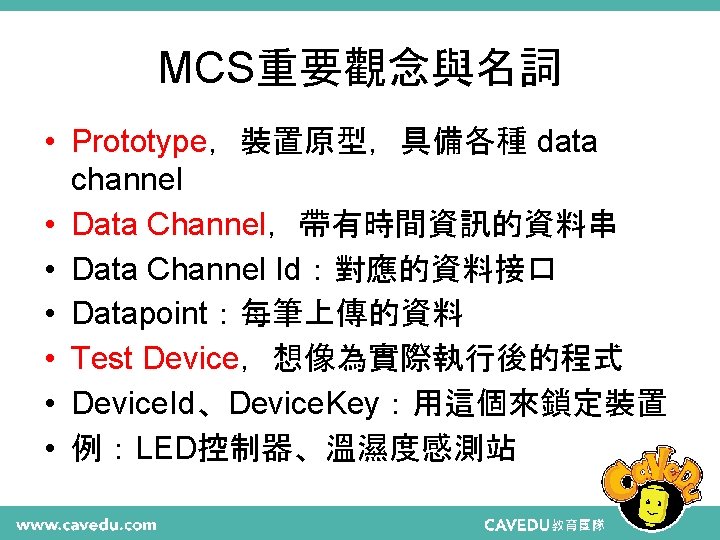

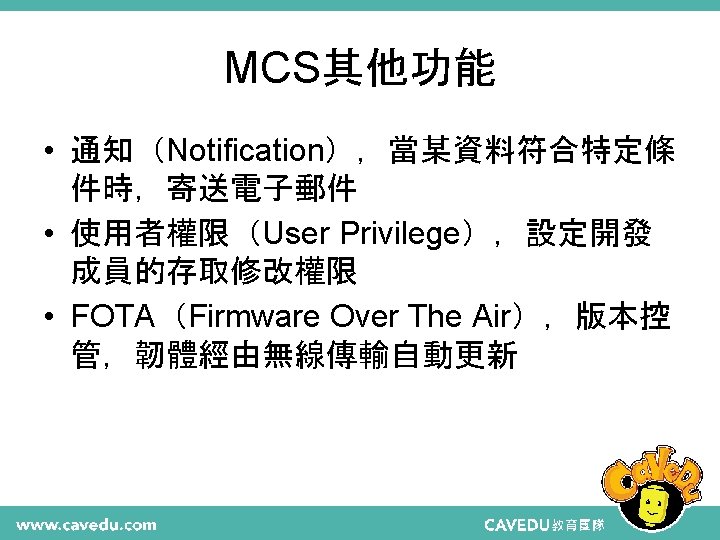

MCS 重要選項 • Console：主控台 • Development： 建立Prototype、新增修改Data channel、�詢 Data channel Id • Test Devices： �詢 Device. Id、Device. Key • Resources： 教學文件、參考資料 • Resources：常見問題、論壇、回饋

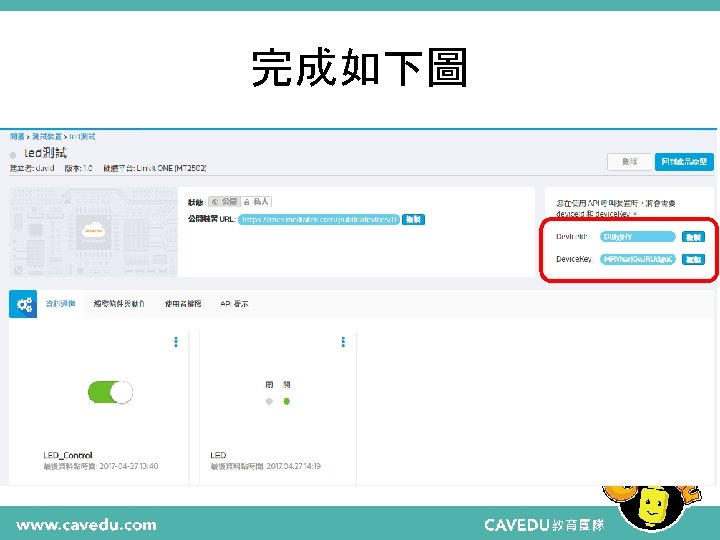

流程 1. 建立Prototype 2. 依照所需功能，新增Data channel，記下 Data channel Id 3. 建立Test device，記下Device. Id與 Device. Key

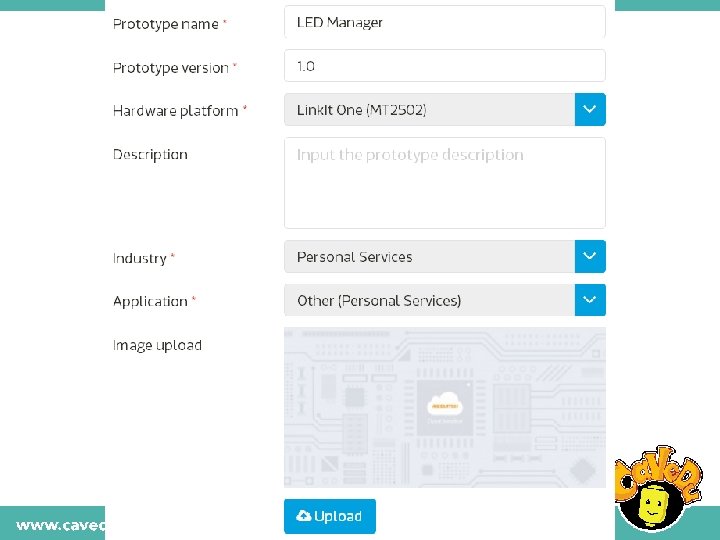

建立Prototype • Prototype name：LED Manager (或自定) • Prototype version： 1. 0 • Hardware platform：Link. It Smart 7688 (MT 7688) • Industry：自定 • Application：自定

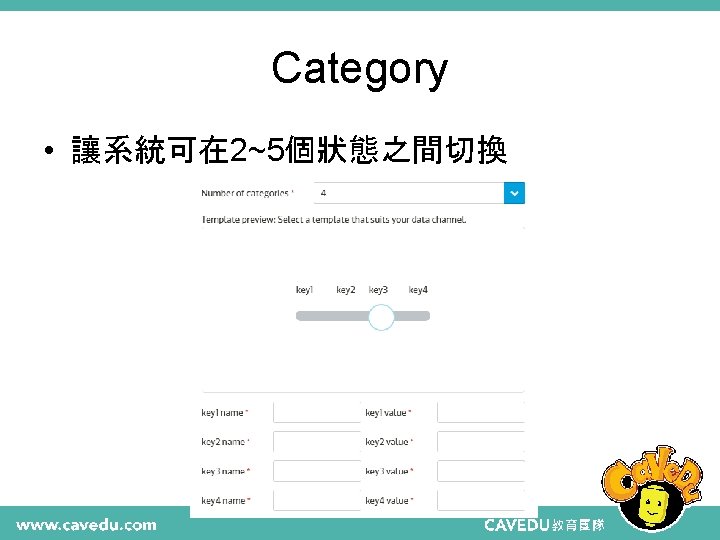

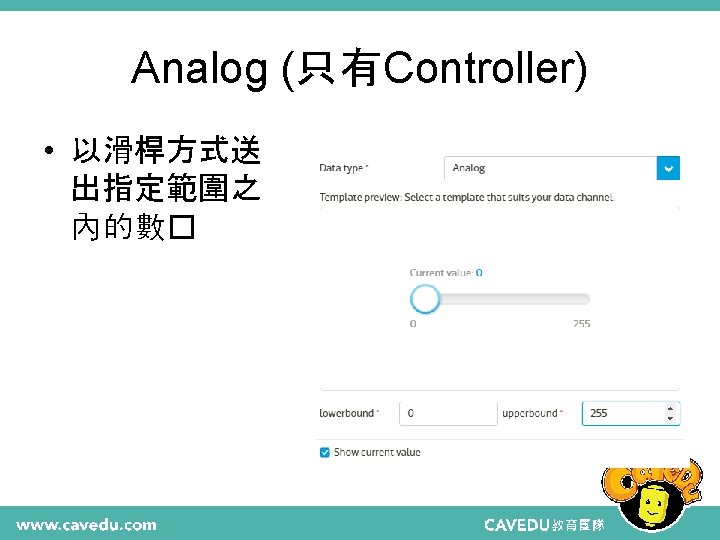

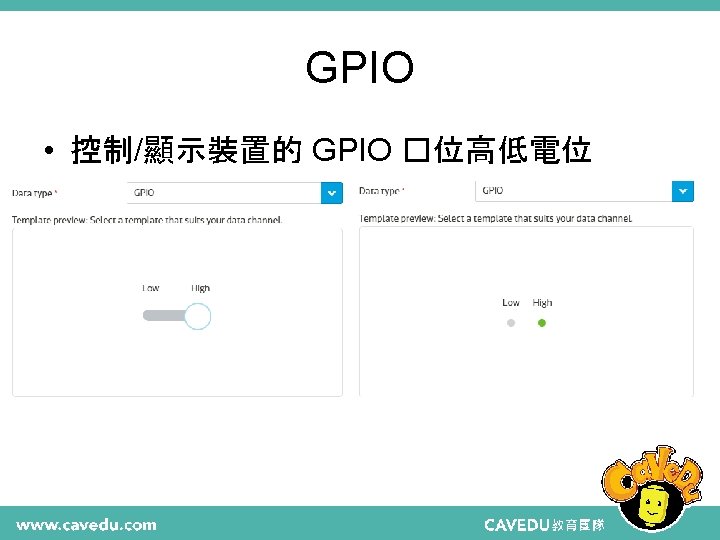

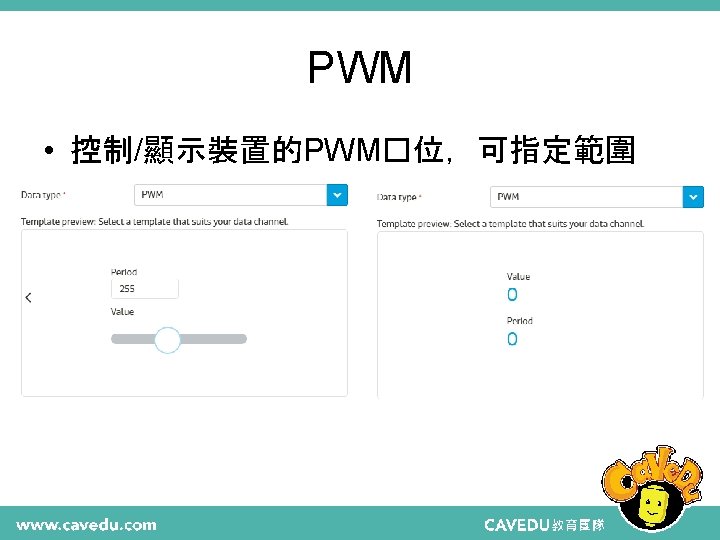

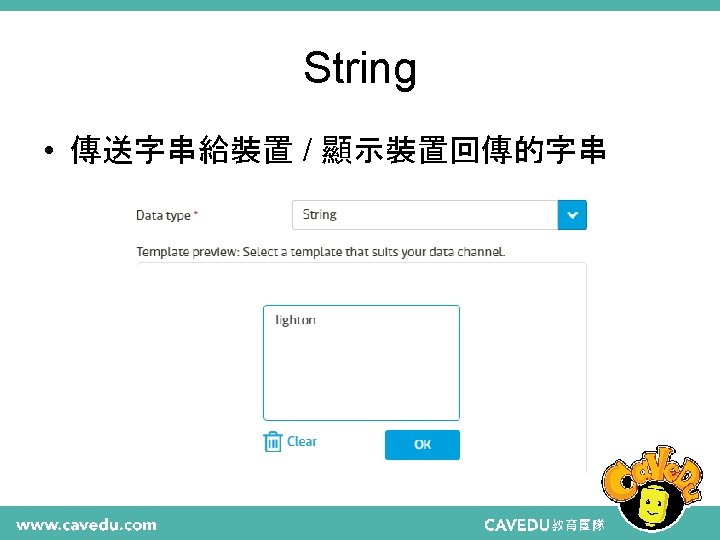

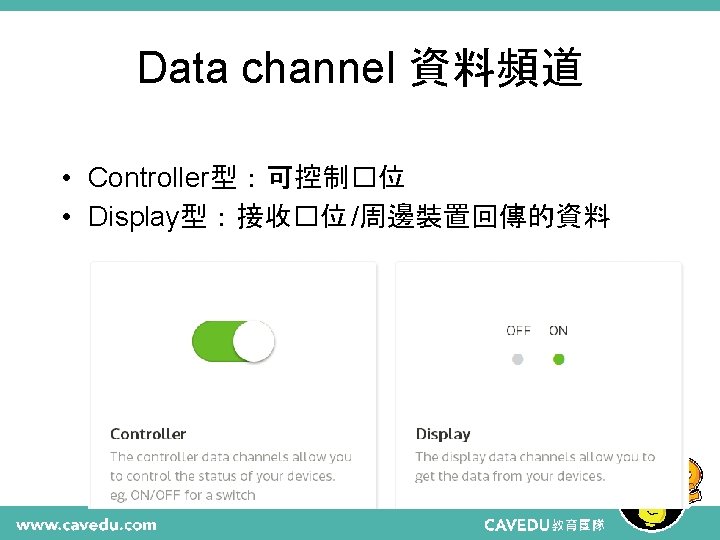

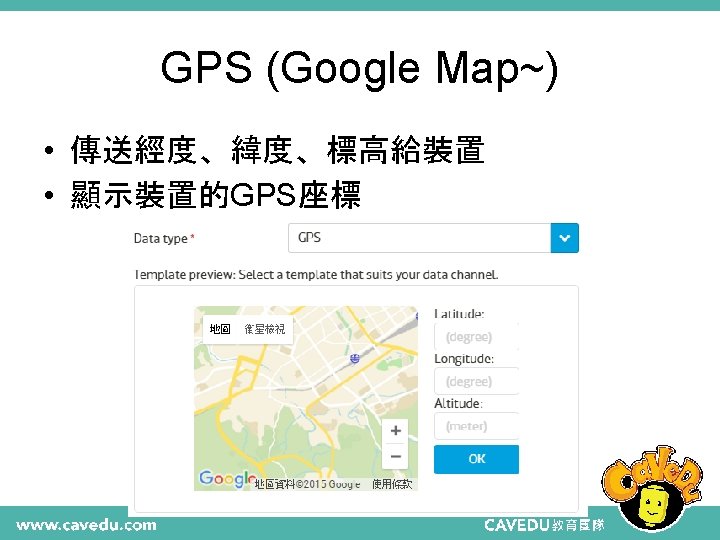

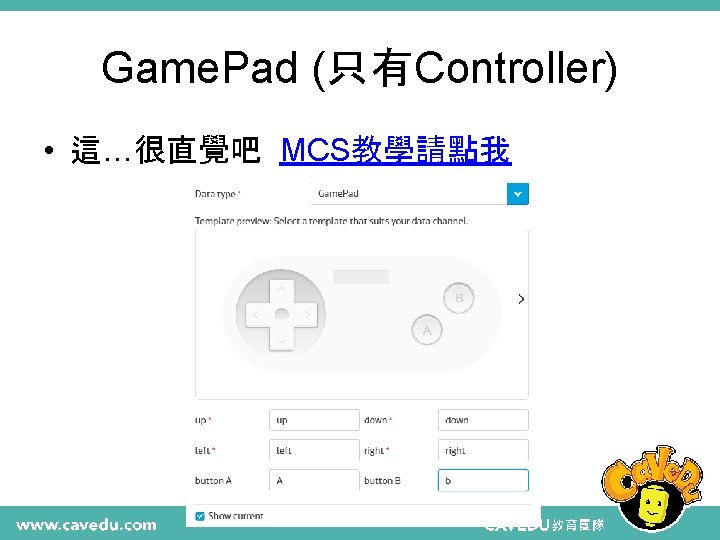

目前有哪些類型？ Controller • ON/OFF • Category • Integer • Float • Hex • String • GPS • GPIO • PWM • Analog • Game. Pad Display • ON/OFF • Category • Integer • Float • Hex • String • GPS • GPIO • PWM • Image Display • Video Stream

MCS 控制 LED 閃爍 Arduino IDE 範例路徑： File/examples/MCS/LED_Control Blockly. Duino: MCSBlink

更新Device Id/Key: #6, 7, 10 • #define _SSID "&&&&&&" • #define _KEY "******" • MCSDevice mcs("Dw. MYJXSq", "7 ygc 07 On. Ta. Xr 95 Yn");

Arduino程式說明: #16 17 • MCSController. On. Off led(“LED_Control"); – 在此填入控制用的Channel id • MCSDisplay. On. Off remote(“LED"); – 在此填入顯示用的Channel id 紅字可修改，在此代表定義一個名為led的 MCS On. Off 控制器與名為remote的MCS On. Off 顯示器 以上圖來說分別是LED_Control與LED

連接channel id 與 mcs: #41 42 • mcs. add. Channel(led); • mcs. add. Channel(remote);

持續嘗試連上MCS : #43~47 • • • while(!mcs. connected()) { Serial. println("MCS. connect(). . . "); mcs. connect(); }

讀取來自MCS的數� : #51~55 • • while(!led. valid()) { Serial. println("read LED value from MCS. . . "); led. value(); //取得MCS數� } Serial. print("done, LED value = "); Serial. println(led. value()); //顯示出來

根據MCS數�控制 LED: #58 • digital. Write(LED_PIN, led. value() ? HIGH : LOW); led. value() 如為 1，則上述判斷結果為 HIGH 反之為 LOW，這樣即可控制LED

更新資料上MCS: #74~78 • • • if(!remote. set(led. value())) { Serial. print("Failed to update remote"); Serial. println(remote. value()); } 使用remote. set() 把數�更新到指定 channel

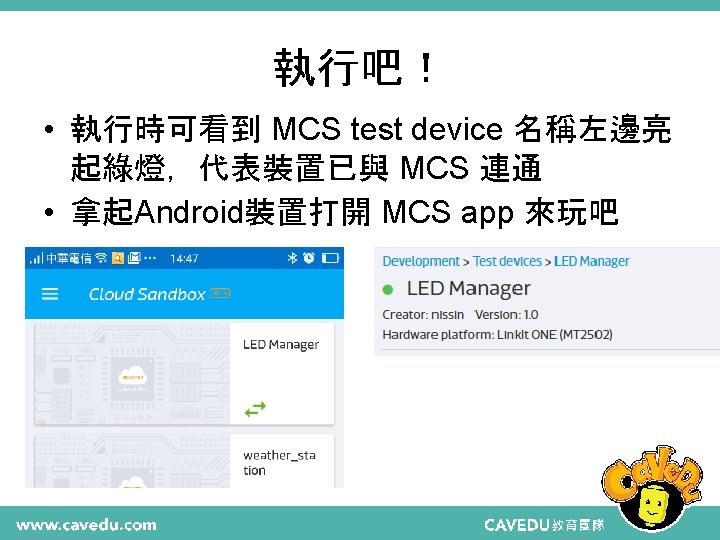

Serial monitor畫面

改用Blocky. Duino玩玩看

Blockly. Duino 的 MCS相關指令 78

MCS 雲端控制輕鬆上手 請匯入 /example/MCS_simple. xml 79

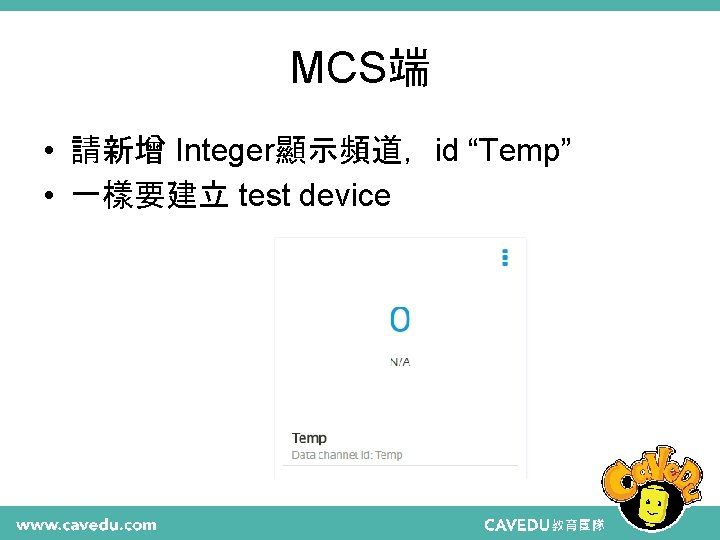

MCS範例2：上傳A 0資料 雲端/code/Arduino/mcs_post. ino

程式解說，不要填錯#4~8 • • char _lwifi_ssid[] = “OOOO"; char _lwifi_pass[] = “XXXX"; MCSDevice mcs(“****", “%%%%"); MCSDisplay. Integer Temp("Temp");

執行畫面 • Channel右上角 -> Show History data

7697 BLE 範例： 手機：BLE_LED_7697. aia Blockly. Duino: LBLEperipheral. xml Arduino: Simpleperipheral. ino

App Inventor介紹 • 圖形化Android開發環境 • App Inventor中文學習網 • CAVEDU為 MIT App Inventor 之物聯網教 學推廣夥伴

Designer頁面

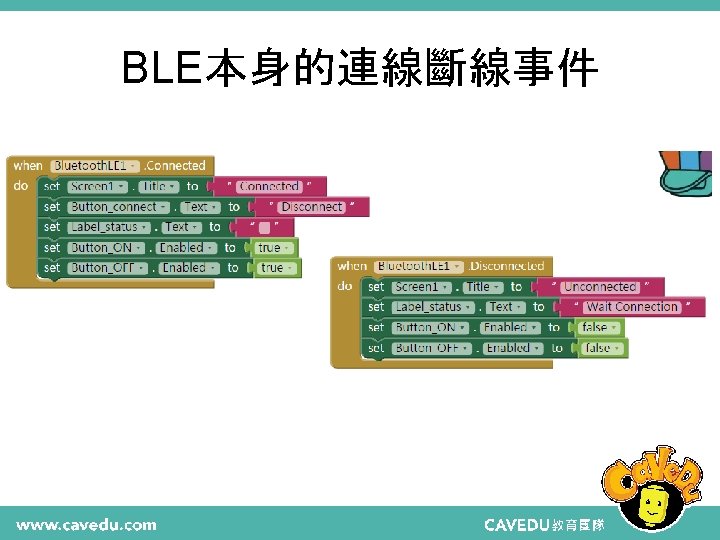

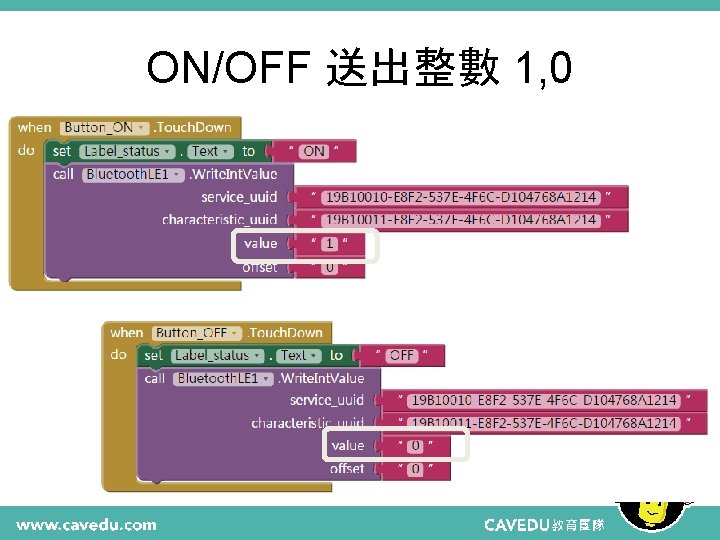

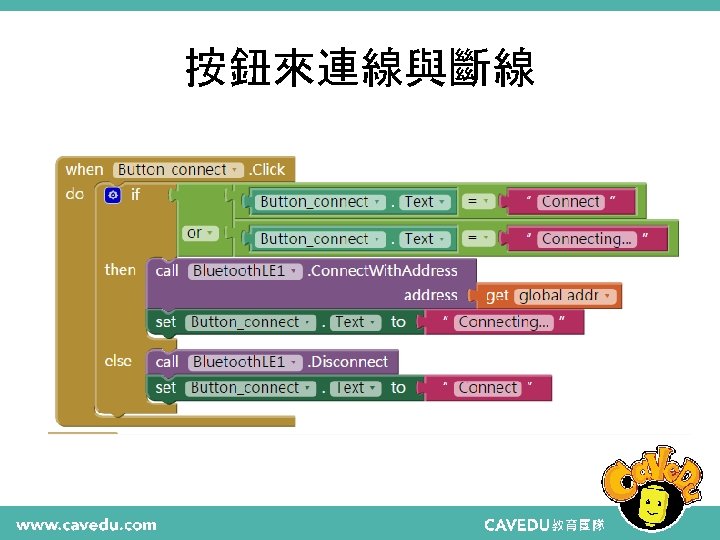

Blocks • Addr 要改為您手邊7697的 BLE addr

Arduino程式說明 Simpleperipheral. ino

設定UUID: #16, 17 • LBLEService led. Service("19 B 10010 -E 8 F 2 -537 E-4 F 6 C-D 104768 A 1214"); • LBLECharacteristic. Int switch. Characteristic("19 B 10011 -E 8 F 2537 E-4 F 6 C-D 104768 A 1214", LBLE_READ | LBLE_WRITE); • 需與 App Inventor 端一致

Arduino程式說明: #29~36 • LBLE. begin(); • Serial. print(LBLE. get. Device. Address()); 顯示 7697 的 BLE addr，重要!!

讀取收到的�控制 LED: #65~73 • if (switch. Characteristic. is. Written()) { • const char value = switch. Characteristic. get. Value(); • switch (value) { • case 1: • digital. Write(LED_BUILTIN, HIGH); • break; • case 0: • digital. Write(LED_BUILTIN, LOW); • break;
