Link Budget antena Wi Fi Apa itu d

Link Budget antena Wi. Fi

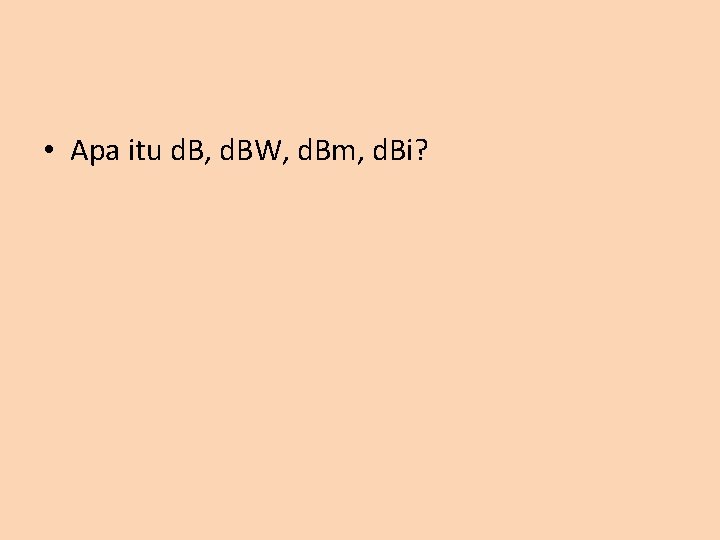

• Apa itu d. B, d. BW, d. Bm, d. Bi?

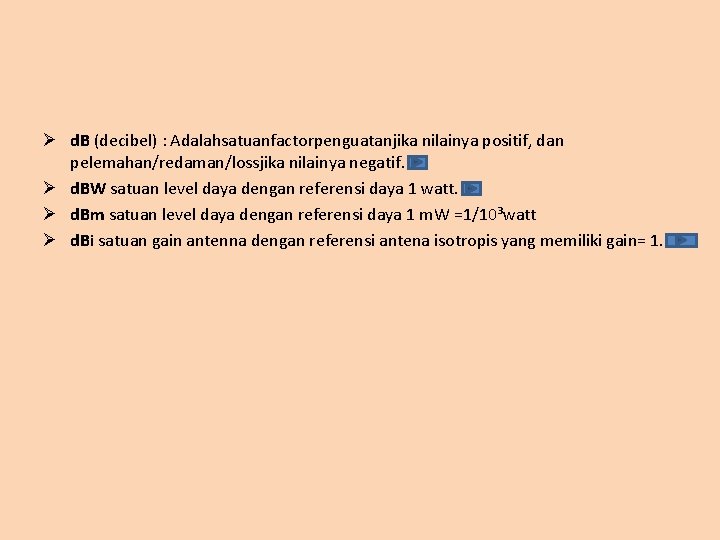

Ø d. B (decibel) : Adalahsatuanfactorpenguatanjika nilainya positif, dan pelemahan/redaman/lossjika nilainya negatif. Ø d. BW satuan level daya dengan referensi daya 1 watt. Ø d. Bm satuan level daya dengan referensi daya 1 m. W =1/10³watt Ø d. Bi satuan gain antenna dengan referensi antena isotropis yang memiliki gain= 1.

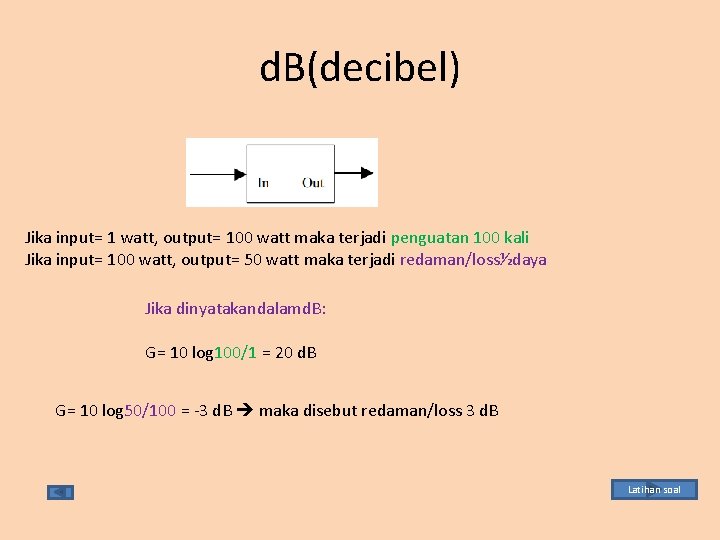

d. B(decibel) Jika input= 1 watt, output= 100 watt maka terjadi penguatan 100 kali Jika input= 100 watt, output= 50 watt maka terjadi redaman/loss½daya Jika dinyatakandalamd. B: G= 10 log 100/1 = 20 d. B G= 10 log 50/100 = -3 d. B maka disebut redaman/loss 3 d. B Latihan soal

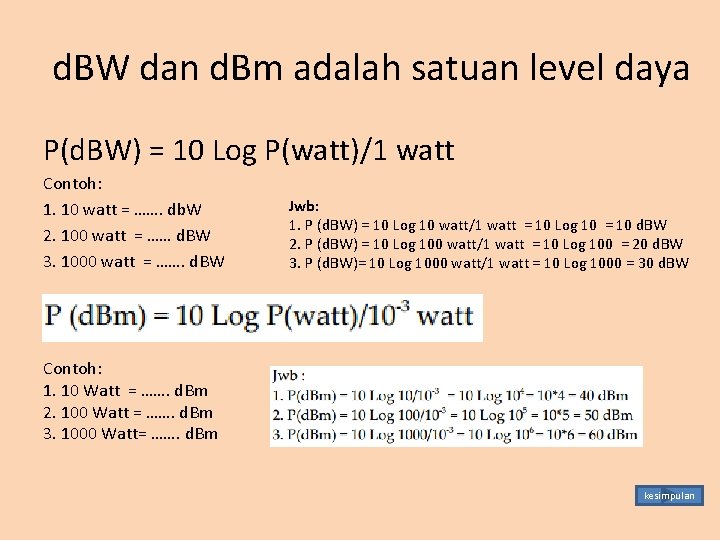

d. BW dan d. Bm adalah satuan level daya P(d. BW) = 10 Log P(watt)/1 watt Contoh: 1. 10 watt = ……. db. W 2. 100 watt = …… d. BW 3. 1000 watt = ……. d. BW Jwb: 1. P (d. BW) = 10 Log 10 watt/1 watt = 10 Log 10 = 10 d. BW 2. P (d. BW) = 10 Log 100 watt/1 watt = 10 Log 100 = 20 d. BW 3. P (d. BW)= 10 Log 1000 watt/1 watt = 10 Log 1000 = 30 d. BW Contoh: 1. 10 Watt = ……. d. Bm 2. 100 Watt = ……. d. Bm 3. 1000 Watt= ……. d. Bm kesimpulan

Kesimpulan: P (d. Bm) = P (d. BW) + 30 atau, P (d. BW) = P (d. Bm) – 30, sehingga: • 10 Watt= 10 d. BW = 40 d. Bm • 100 Watt= 20 d. BW = 50 d. Bm • 1000 Watt= 30 d. BW = 60 d. Bm Soal lat

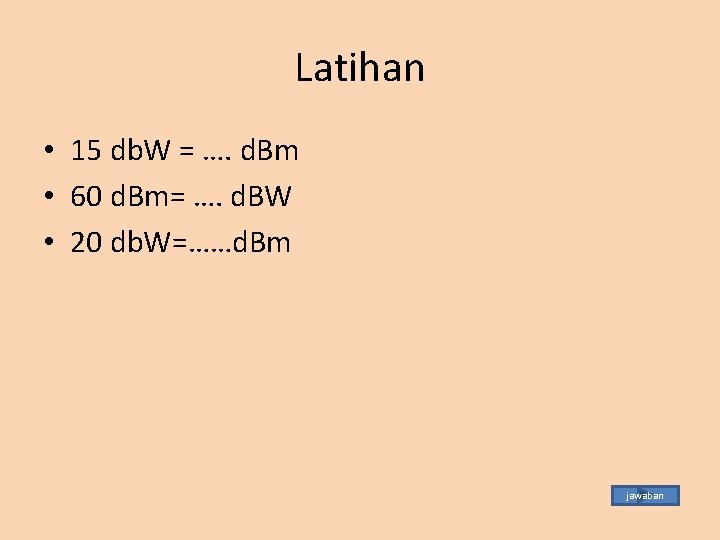

Latihan • 15 db. W = …. d. Bm • 60 d. Bm= …. d. BW • 20 db. W=……d. Bm jawaban

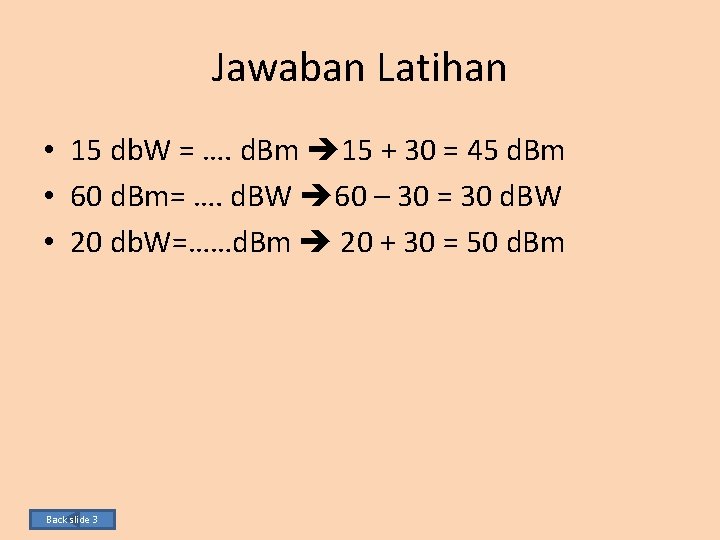

Jawaban Latihan • 15 db. W = …. d. Bm 15 + 30 = 45 d. Bm • 60 d. Bm= …. d. BW 60 – 30 = 30 d. BW • 20 db. W=……d. Bm 20 + 30 = 50 d. Bm Back slide 3

d. Bi Yogi antenna Contoh: Antena Colinear memiliki Gain 7 kali dibanding antenna Yogi. Berapa d. Bi Gain antenna Colinear tsb? Jawab: G= 10 log 7 = 8. 45 d. Bi Colonear antenna

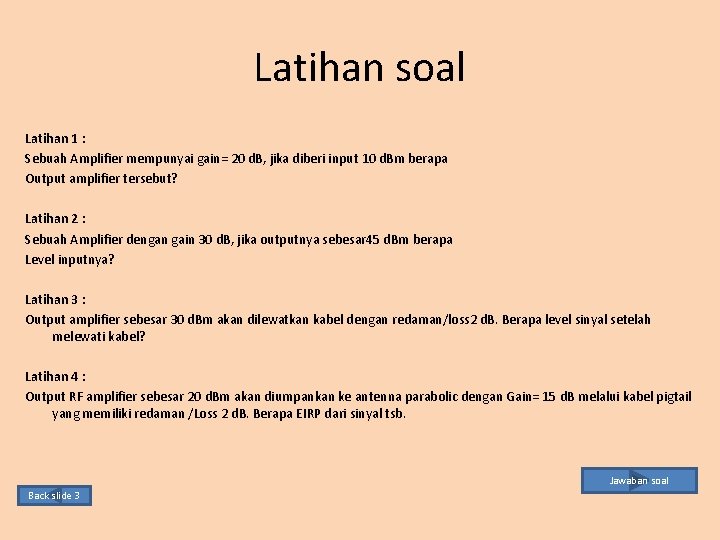

Latihan soal Latihan 1 : Sebuah Amplifier mempunyai gain= 20 d. B, jika diberi input 10 d. Bm berapa Output amplifier tersebut? Latihan 2 : Sebuah Amplifier dengan gain 30 d. B, jika outputnya sebesar 45 d. Bm berapa Level inputnya? Latihan 3 : Output amplifier sebesar 30 d. Bm akan dilewatkan kabel dengan redaman/loss 2 d. B. Berapa level sinyal setelah melewati kabel? Latihan 4 : Output RF amplifier sebesar 20 d. Bm akan diumpankan ke antenna parabolic dengan Gain= 15 d. B melalui kabel pigtail yang memiliki redaman /Loss 2 d. B. Berapa EIRP dari sinyal tsb. Jawaban soal Back slide 3

Jawaban soal latihan Jawab Latihan 1: • Pout(d. Bm) = Pin(d. Bm) + G= 10 + 20 = 30 d. Bm Jawab Latihan 2: • Pout(d. Bm) = Pin(d. Bm) + G Pin= Pout– G= 45 – 30 = 15 d. Bm Jawab Latihan 3: • Pout= Pin– L= 30 – 2 = 28 d. Bm Jawab Latihan 4: • EIRP = Po – L+ Ga = 20 – 2 + 15 = 33 d. Bm

JARAK TITIK FOCUS PARABOLIC F= D^2/(16 * d) F : Jarak titik focus dari center parabolic dish D : Diameter d : kedalaman(depth)

Kasus Contoh: • Parabolic dish dengan D= 70 cm, d= 20 cm, maka jarak titik focus dari center dish: Jawab: • F= D^2/(16*d) = 70^2 /(16*20) = 15. 3 cm

LEBAR BEAM/SUDUTPANCARAN(BEAMWIDTH) PARABOLIC BW = ((3*10^8/f)*57. 29)/D* √ἣ BW : Beamwidth(deg) f : frekuensi d : diameterparabolic(m) ἣ : Effisiensi antenna (0. 5) yang bagus (buatan pabrik), Contoh: Antena parabolicdgdiameter(d) : 70 cm Frekuensi: 2. 4 Ghz = 2. 4*10^9 Hz Effisiensi: 0. 4 BW : ? Jwb: BW = ((3*10^8/2. 4*10^9)*57. 29)/0. 7*√ 0. 4) *57. 29 = 16. 17 degrees

GAIN ANTENA PARABOLIC G= 10 Log. Eff+ 20 Log. D+ 20. 4 G : Gainantenna parabolic(d. B) Eff : Efisiensi f : frekuensi(GHz) D : Diameter(m) Contoh: Diameter(d) : 70 cm(=0. 7 m) Frekuensi(f) : 2. 4 GHz Effisiensi: 0. 4 Jawab: G= 10 Log 0. 4 + 20 Log 2. 4 + 20 Log 0. 7 + 20. 4 = 20. 926 d. B~ 21 d. B

REDAMAN RUANG BEBAS (FREE SPACE LOSS) Lfs = 92. 5 + 20 Log d + 20 Log f Lfs : Redamanruangbebas/Free Space Loss(d. B) d : Jarak(km) f : Frekuensi(GHz) Contoh: Akan dibuat jaringan dari rumah ke kantor dg frekuensi 2. 4 GHz dan jarak 10 km. Berapa redaman ruang bebas untuk jarak tsb? Jawab: Lfs = 92. 5 + 20 Log 10 + 20 Log 2. 4 = 120 d. B

LINK BUDGET Perhitungan link radio untuk menentukan apakah RF power yang dipancarkan Station A memenuhi syarat minimum level yang diperlukan setelah diterima di Station B, sehinga ke dua station dapat berkomunikasi dengan baik.

Contoh Kasus Jarak rumah ke ISP = 10 km. Akan dibuat radio link dg frek 2. 4 GHz Menggunakan sepasang WLAN dg Tx. Power= 15 d. Bm, Rx Sensitivity= -83 d. Bm. Antena parabolic yang digunakan dirumah Gt= 22 d. B, antenna yang di ISP Gr= 19 d. B. Loss/redaman) saluran transmisi dari WLAN ke Antena diabaikan. Pertanyaan: Apakah rumah dan ISP dapat berkomunikasi dengan baik?

Jawab Lfs = 92. 5 + 20 Logf + 20 Logd = 92. 5 + 20 Log 2. 4 + 20 Log 10 = 120 d. B RSL= Tx+ Gt– Lfs+ Gr = 15 + 22 – 120 + 19 = - 64 d. Bm Lihat RSL(-64 d. Bm) > Rx Sensitivity(-83 d. Bm) • RSL sebesar 19 d. B lebih besar dari level minimum yang diperlukan sehingga rumah dan ISP dapat berkomunikasi dengan rate maksimum. • Dalam praktek RSL 15 d. B diatas Rx Sensitivity sudah cukup(disebut Fading margin atau Sistem Operating Margin)

• software Radio Mobile version 9. 5. 0
