Linijska mrea Linijska mrea je mrea malih toaka
- Slides: 8
Linijska mreža • Linijska mreža je mreža malih točaka • Postavlja se tamo gdje je detalj suviše gust da bi se mogao snimiti samo s poligonske mreže • Male točke postavljamo na liniji i na okomici
Male točke na liniji Linija snimanja definirana je svojim krajnjim točkama poznatim po koordinatama: Ta(ya, xa), Tb(yb, xb). Na liniji snimanja treba odrediti položaj točaka T 1 i T 2 Mjerene dužine-apscise: a 1, a 2, …, an
Male točke na liniji Koord. razlike malih točaka računaju se na temelju sličnosti trokuta
Male točke na liniji Koord. razlike malih točaka računaju se na temelju sličnosti trokuta
Male točke na liniji Apscisa an je prekobrojno mjerenje koje omogućava kontrolu mjerenja i računanja
Male točke na liniji Koordinate malih točaka na liniji bit će određene na slijedeći način :
Male točke na liniji Pogrešku mjerenja računamo po formuli: a dopuštena odstupanja:

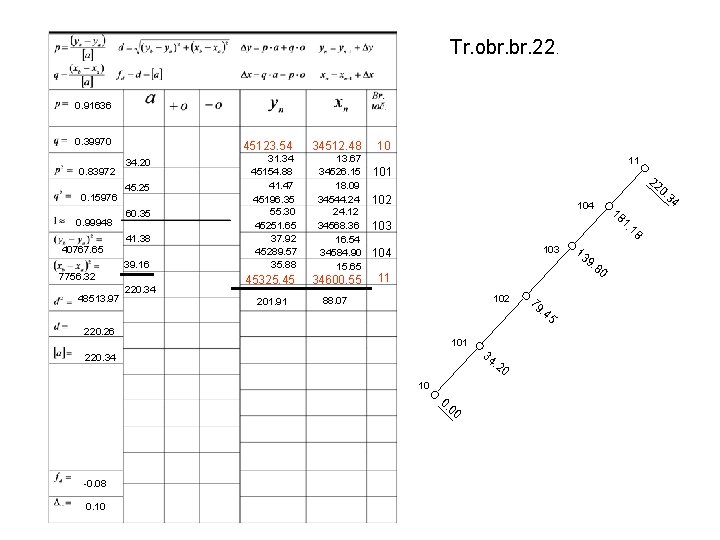

Tr. obr. 22. 0. 91636 0. 39970 0. 83972 0. 15976 0. 99948 40767. 65 45123. 54 34. 20 45. 25 60. 35 41. 38 39. 16 7756. 32 48513. 97 220. 34 34512. 48 31. 34 45154. 88 41. 47 45196. 35 55. 30 45251. 65 37. 92 45289. 57 35. 88 13. 67 34526. 15 18. 09 34544. 24 24. 12 34568. 36 16. 54 34584. 90 15. 65 45325. 45 34600. 55 201. 91 88. 07 10 11 101 22 104 103 18 103 104 102 101 220. 34 34 . 2 10 0. 00 0. 10 13 9. 80 11 220. 26 -0. 08 18 1. 0. 34 0 79 . 4 5
