LINHAS OU REDES DE ATRASO 7 6 1

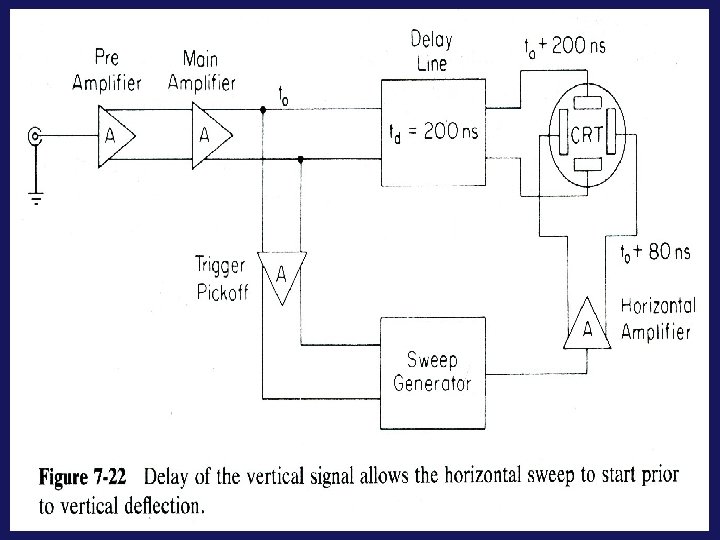

LINHAS OU REDES DE ATRASO 7 -6. 1 FUNÇÃO DE UMA LINHA OU REDE DE ATRASO 1. Todos os circuitos eletrônicos do osciloscópio produzem atraso na transmissão do sinal até as placas de deflexão. 2. Processamento do sinal no canal horizontal: atraso de 80 ns. 3. Canal vertical: linha de atraso de 200 ns. 4. Figura 7 -22.

7 -6. 2 LINHA DE ATRASO COM PAR METROS CONCENTRADOS

7 -6. 2 LINHA DE ATRASO COM PAR METROS CONCENTRADOS 1. Consiste de um certo número de redes LC 2. Rede de filtros passa-baixo 3. Circuito prático: é acionado por um amplificador pushpull 4. Resposta ótima: depende da proporcionalidade correta de L e C: capacitores variáveis devem ser cuidadosamente ajustados

7 -6. 2 LINHA DE ATRASO COM PAR METROS DISTRIBUÍDOS

7 -6. 2 LINHA DE ATRASO COM PAR METROS DISTRIBUÍDOS 1. Consiste de um cabo coaxial com alta indutância por unidade de comprimento, especialmente fabricado. 2. O condutor central de um cabo coaxial comum é substituído por uma bobina construída com um fio, enrolado no formato de uma hélice em um núcleo interno flexível. Figura 7 -26. 3. Z 0= 1000 ohms 4. Vantagens: não precisa de ajuste cuidadoso. Menos volumoso. td = 180 ns/m.

Linha de atraso helicoidal

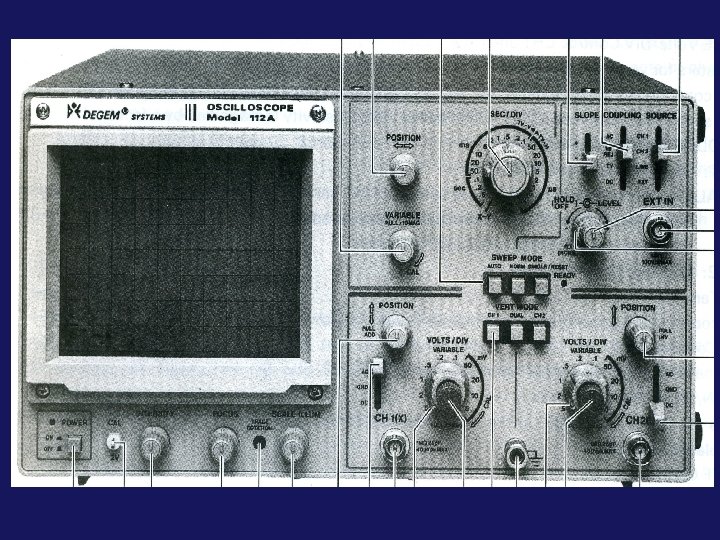

7 -7 OSCILOSCÓPIOS DE TRAÇOS MÚLTIPLOS 1. Dois tipos de osciloscópios: duplo feixe e duplo traço 2. Duplo feixe: 2 canhões eletrônicos, 2 diferentes feixes eletrônicos (dual-beam cathode ray tube) Cada feixe eletrônico tem suas próprias placas de deflexão vertical, mas os 2 feixes são defletidos na direção horizontal por um conjunto comum de gerador de varredura e placas de deflexão. 3. Duplo traço: 1 canhão eletrônico. a) varredura alternada: Canal vertical 1 (alternate-sweep) Canal vertical 2 b) varredura chopeada: frequência de chopper >>frequência do sinal (chop-sweep)

7 -7 – OSCILOSCÓPIO DE TRAÇOS MÚLTIPLOS

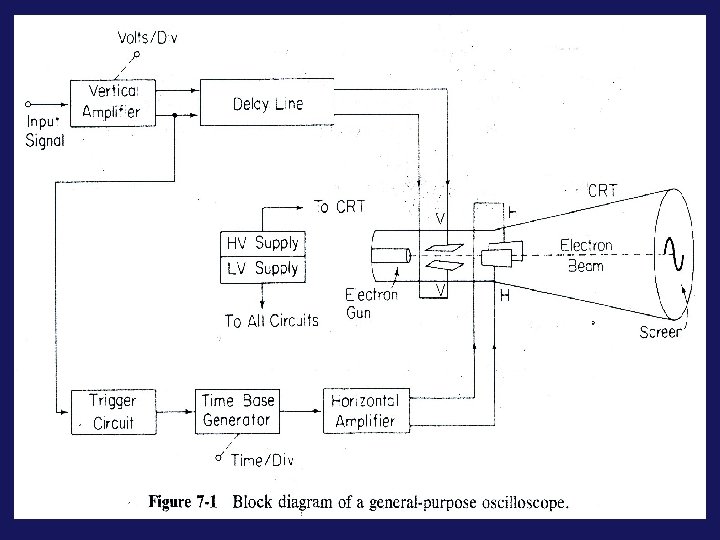

7 -8 SISTEMA DE DEFLEXÃO HORIZONTAL • Deflexão horizontal do feixe: velocidade constante • Sistema de deflexão horizontal: circuito de disparo, gerador de varredura e amplificador horizontal (Figura 7 -1).

7 -8 SISTEMA DE DEFLEXÃO HORIZONTAL Gerador de base de tempo: controla a velocidade de varredura do feixe na direção horizontal. Circuito de disparo: assegura que a varredura horizontal começa sempre no mesmo ponto do sinal de entrada vertical. Amplificador horizontal: similar ao amplificador vertical. Amplifica os sinais produzidos pelo gerador de varredura ao nível exigido pelas placas de deflexão horizontal do CRT.

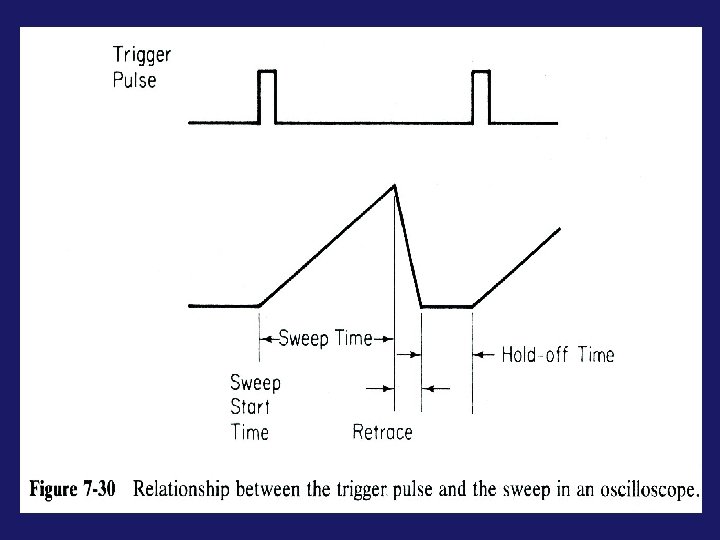

Gerador de Base de Tempo

Gerador de Base de Tempo

7 -9 PONTAS DE PROVA E TRANSDUTORES PARA OSCILOSCÓPIOS Ponta de Prova Ativa

PONTAS DE PROVAS AGILENT 19

PONTA DE PROVA DE CORRENTE 1. É uma ponta de prova de muita utilidade. 2. Mede a magnitude da corrente na faixa de DC a 50 MHz. 3. Consta de 2 partes: um transformador convencional (corrente alternada) e um dispositivo de efeito Hall (corrente DC). 4. Núcleo magnético com uma peça removível (Figura 7 -35)

Ponta de Prova de Corrente

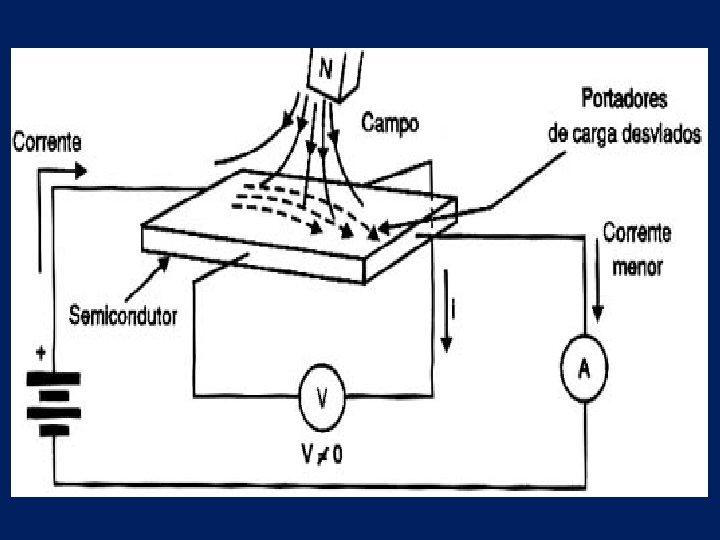

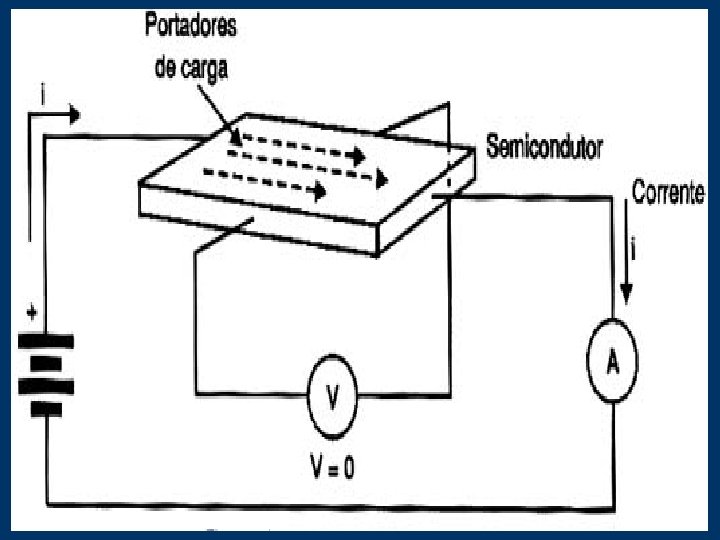

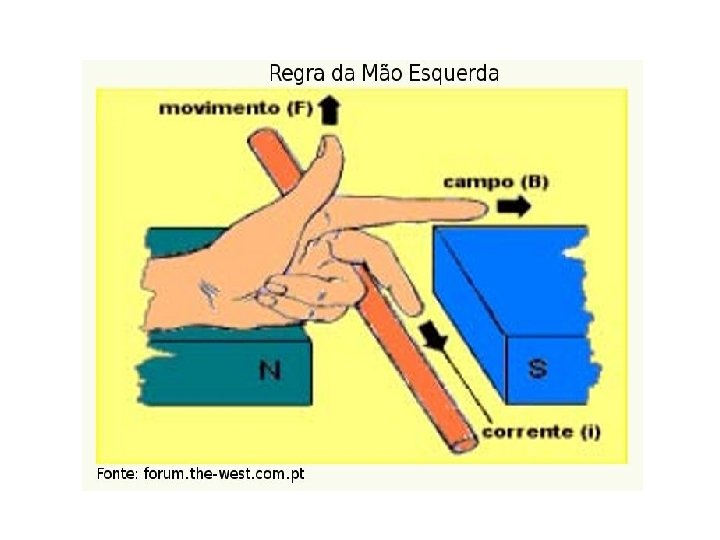

Sensor de Efeito Hall

Ponta de Prova de Corrente

PONTAS DE PROVAS AGILENT 26
