LINHA DE ENERGIA E LINHA PIEZOMTRICA Linha de

LINHA DE ENERGIA E LINHA PIEZOMÉTRICA:

Linha de carga efetiva ou linha piezométrica: lugar geométrico dos pontos cujas cotas são dadas por P/ϒ + z. Cada valor da soma P/ϒ + z é chamado de cota piezométrica ou carga piezométrica. Cota Piezométrica ou Carga Piezométrica Se acima da linha piezométrica acrescentarem-se os valores da carga cinética v 2/2 g , obtém-se a linha de cargas totais ou linha de energia. Carga Total ou Energia - Energia Mecânica Total por unidade de peso de líquido

LINHA DE ENERGIA E LINHA PIEZOMÉTRICA:

LINHA DE ENERGIA E LINHA PIEZOMÉTRICA:

LINHA DE ENERGIA E LINHA PIEZOMÉTRICA:

LINHA DE ENERGIA E LINHA PIEZOMÉTRICA:

OBSERVAÇÕES:

OBSERVAÇÕES:

OBSERVAÇÕES:

OBSERVAÇÕES:

ANÁLISE DIMENSIONAL APLICADA AO ESCOAMENTO FORÇADO: EQUAÇÃO UNIVERSAL DA PERDA DE CARGA – EQUAÇÃO DE DARCY-WEISBACH GRANDE IMPORTANCIA NOS PROBLEMAS DE ESCOAMENTO. f: fator de Atrito da tubulação; L: Comprimento da tubulação; D: Diâmetro; V: Velocidade;

EQUAÇÃO UNIVERSAL DA PERDA DE CARGA – EQUAÇÃO DE DARCY-WEISBACH Exercícios: 1) Escreva a equação em termos de vazão, ao invés da velocidade. 2) Analisando a Equação Universal, quais fatores influenciam na perda de carga no escoamento de um fluido. 3) Escreva a equação em termos de perda de carga unitária (J).

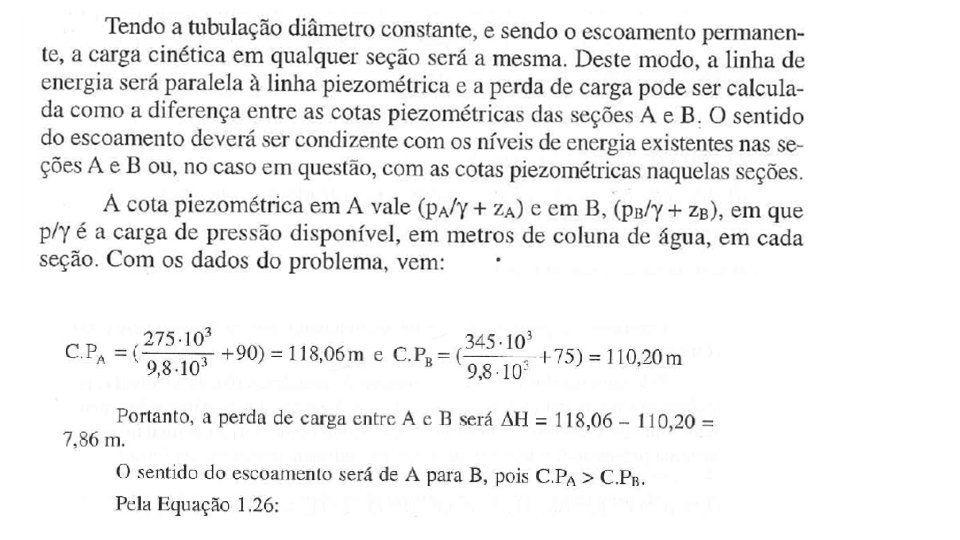

(Conduto Circular) : Tensão média de cisalhamento ( tensão tangencial média ou Tensão trativa média). Tensão entre o fluido e o perímetro da seção em contato com o fluido. : Peso específico : Raio Hidráulico.

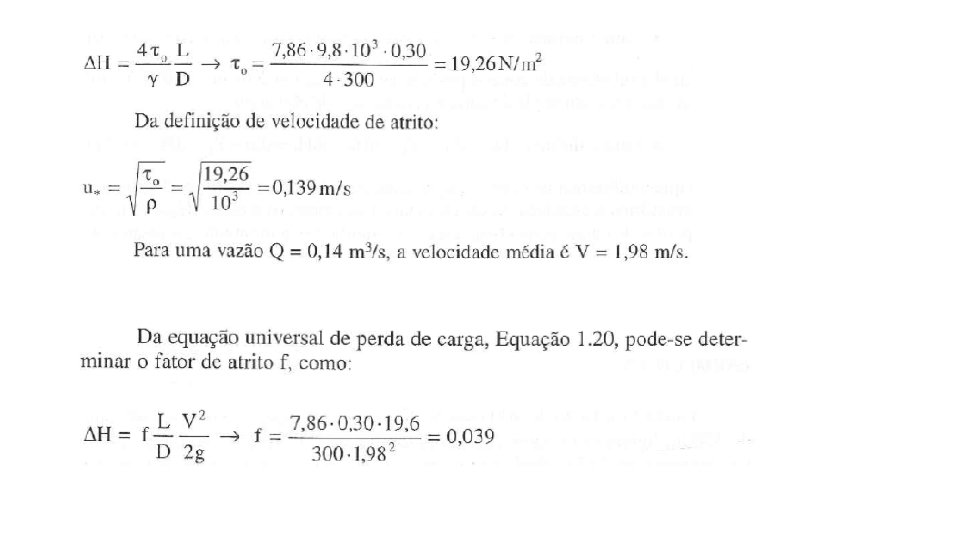

Velocidade de Atrito: ρ: massa específica; f: fator de atrito; τ0: tensão de cisalhamento. Encontra aplicações em áreas como turbulência , distribuição de velocidades em condutos forçados, estabilidade hidráulica de fundo de canais

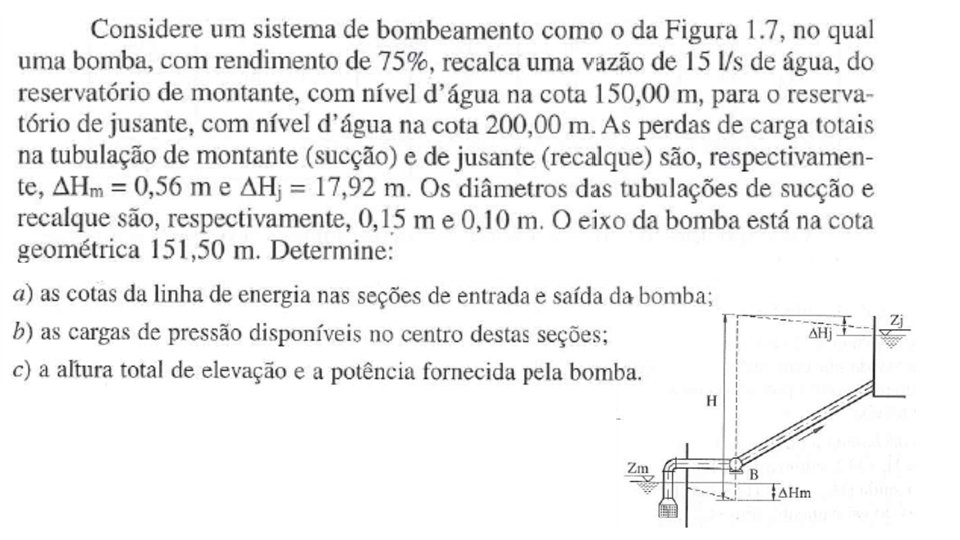

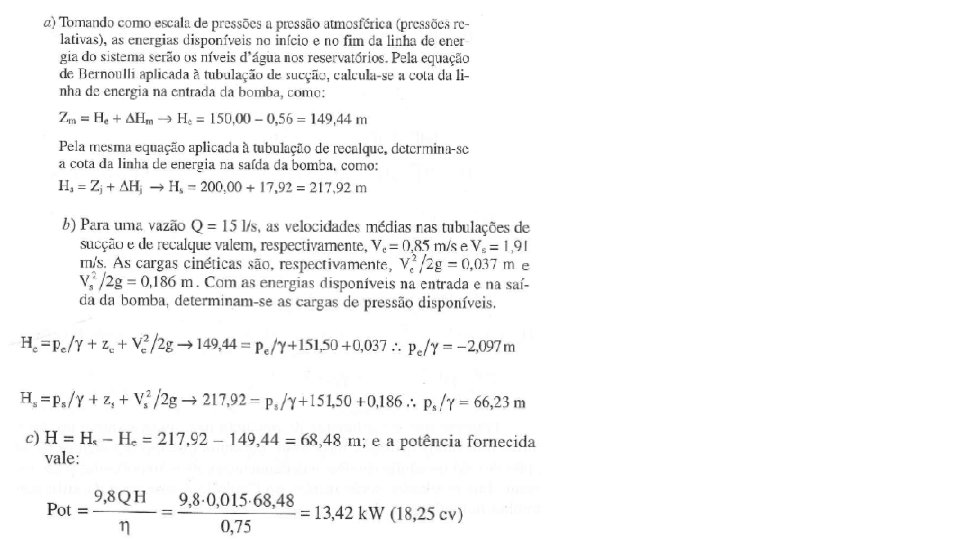

EXEMPLO:
