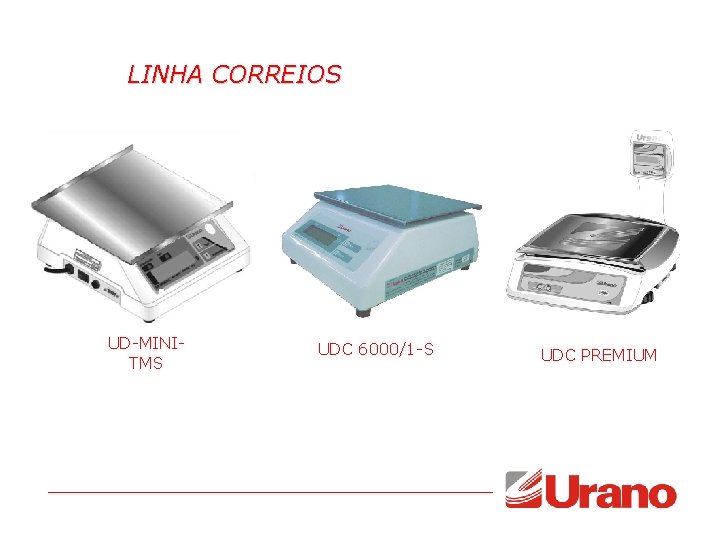

LINHA CORREIOS UDMINITMS UDC 60001 S UDC PREMIUM

LINHA CORREIOS UD-MINITMS UDC 6000/1 -S UDC PREMIUM

CENTRO DE TREINAMENTO URANO BALANÇA UD MINI - TMS

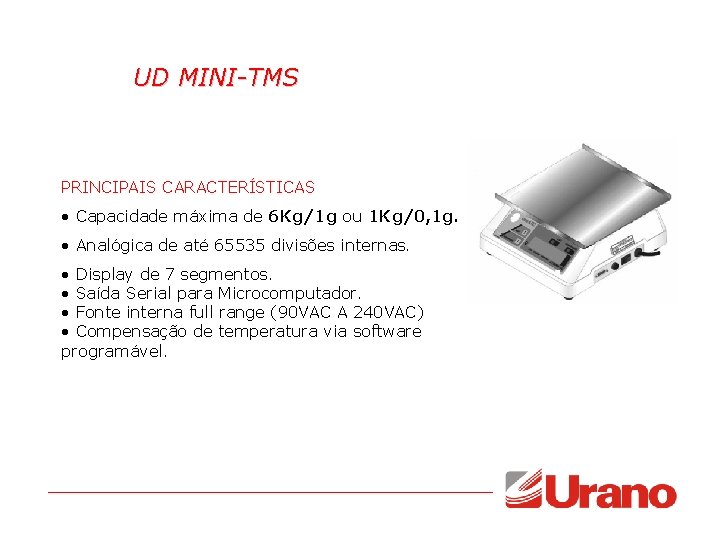

UD MINI-TMS PRINCIPAIS CARACTERÍSTICAS • Capacidade máxima de 6 Kg/1 g ou 1 Kg/0, 1 g. • Analógica de até 65535 divisões internas. • Display de 7 segmentos. • Saída Serial para Microcomputador. • Fonte interna full range (90 VAC A 240 VAC) • Compensação de temperatura via software programável.

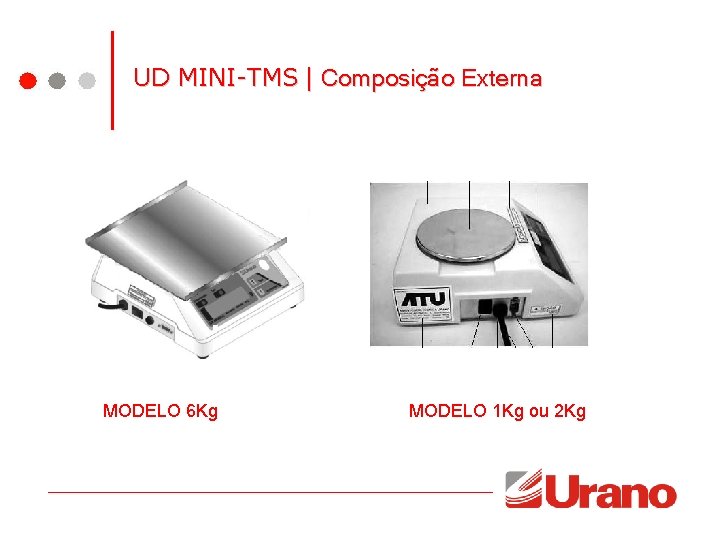

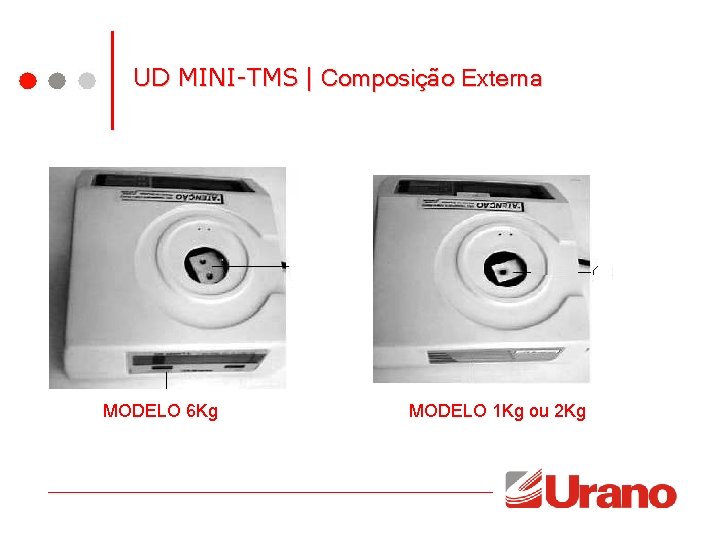

UD MINI-TMS | Composição Externa MODELO 6 Kg MODELO 1 Kg ou 2 Kg

UD MINI-TMS | Composição Externa MODELO 6 Kg MODELO 1 Kg ou 2 Kg

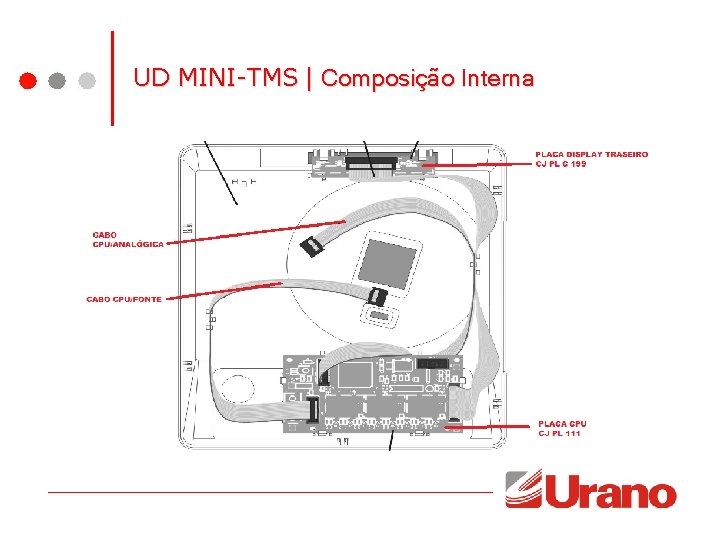

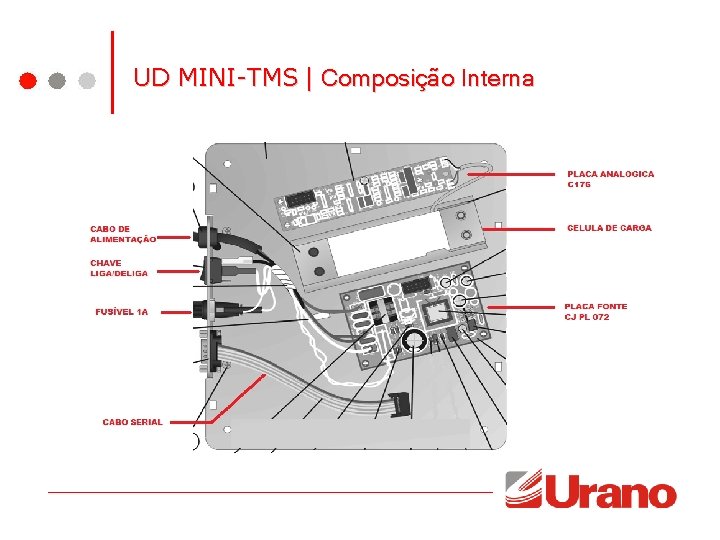

UD MINI-TMS | Composição Interna

UD MINI-TMS | Composição Interna

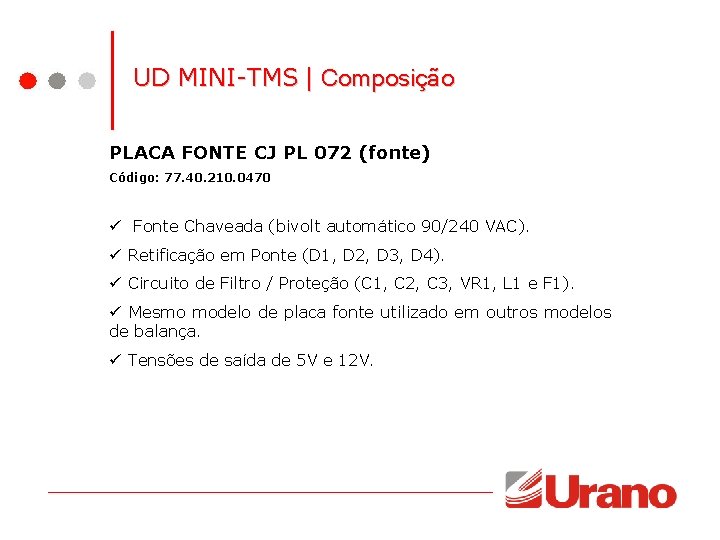

UD MINI-TMS | Composição PLACA FONTE CJ PL 072 (fonte) Código: 77. 40. 210. 0470 ü Fonte Chaveada (bivolt automático 90/240 VAC). ü Retificação em Ponte (D 1, D 2, D 3, D 4). ü Circuito de Filtro / Proteção (C 1, C 2, C 3, VR 1, L 1 e F 1). ü Mesmo modelo de placa fonte utilizado em outros modelos de balança. ü Tensões de saída de 5 V e 12 V.

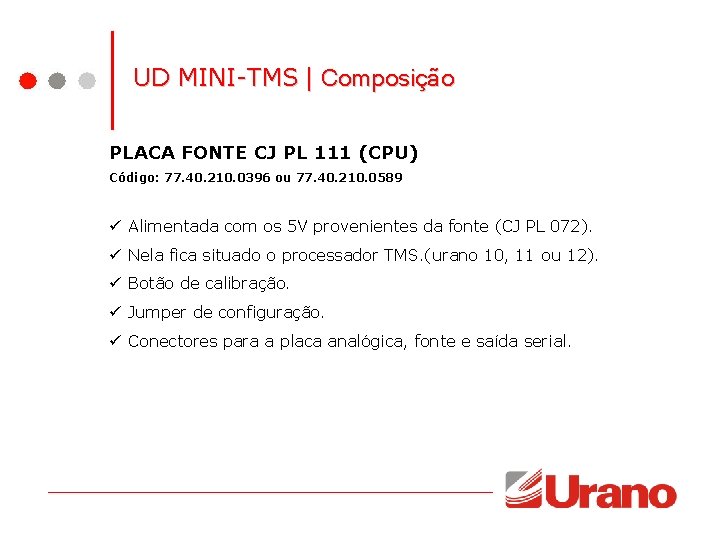

UD MINI-TMS | Composição PLACA FONTE CJ PL 111 (CPU) Código: 77. 40. 210. 0396 ou 77. 40. 210. 0589 ü Alimentada com os 5 V provenientes da fonte (CJ PL 072). ü Nela fica situado o processador TMS. (urano 10, 11 ou 12). ü Botão de calibração. ü Jumper de configuração. ü Conectores para a placa analógica, fonte e saída serial.

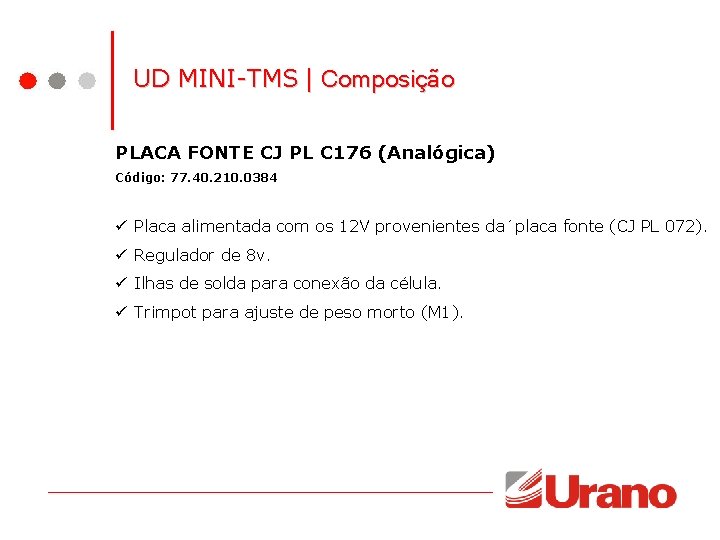

UD MINI-TMS | Composição PLACA FONTE CJ PL C 176 (Analógica) Código: 77. 40. 210. 0384 ü Placa alimentada com os 12 V provenientes da´placa fonte (CJ PL 072). ü Regulador de 8 v. ü Ilhas de solda para conexão da célula. ü Trimpot para ajuste de peso morto (M 1).

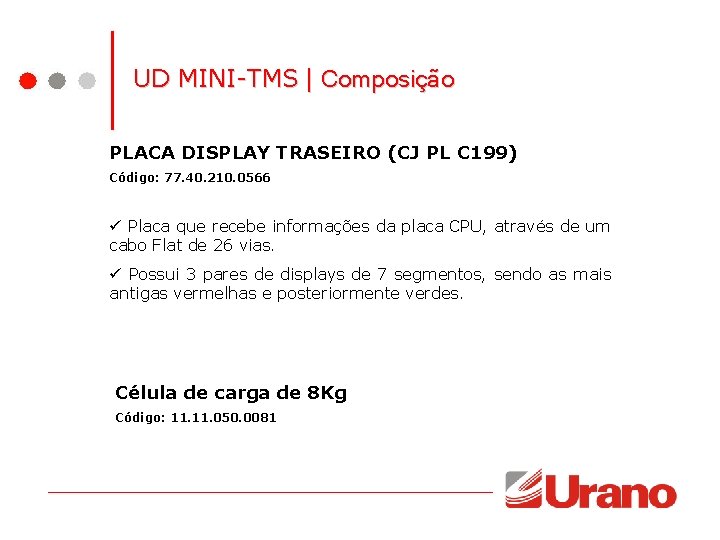

UD MINI-TMS | Composição PLACA DISPLAY TRASEIRO (CJ PL C 199) Código: 77. 40. 210. 0566 ü Placa que recebe informações da placa CPU, através de um cabo Flat de 26 vias. ü Possui 3 pares de displays de 7 segmentos, sendo as mais antigas vermelhas e posteriormente verdes. Célula de carga de 8 Kg Código: 11. 050. 0081

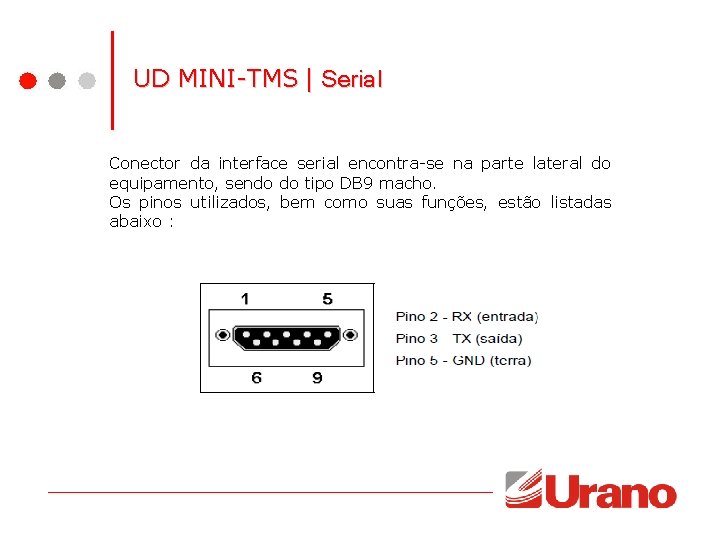

UD MINI-TMS | Serial Conector da interface serial encontra-se na parte lateral do equipamento, sendo do tipo DB 9 macho. Os pinos utilizados, bem como suas funções, estão listadas abaixo :

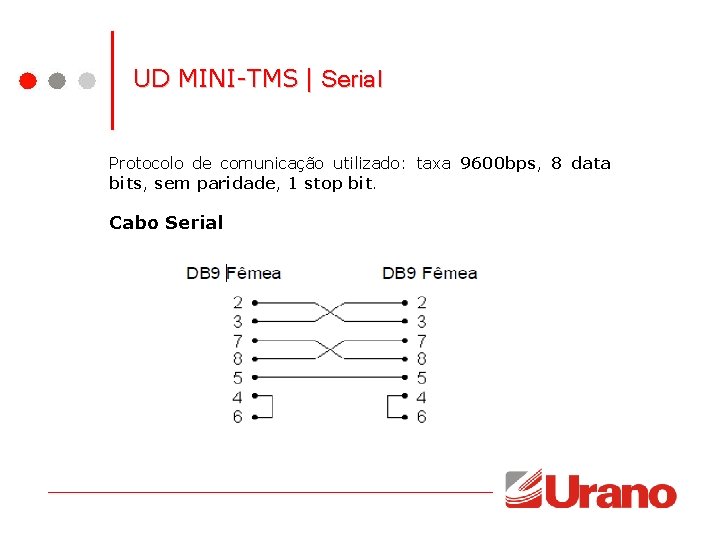

UD MINI-TMS | Serial Protocolo de comunicação utilizado: taxa 9600 bps, 8 data bits, sem paridade, 1 stop bit. Cabo Serial

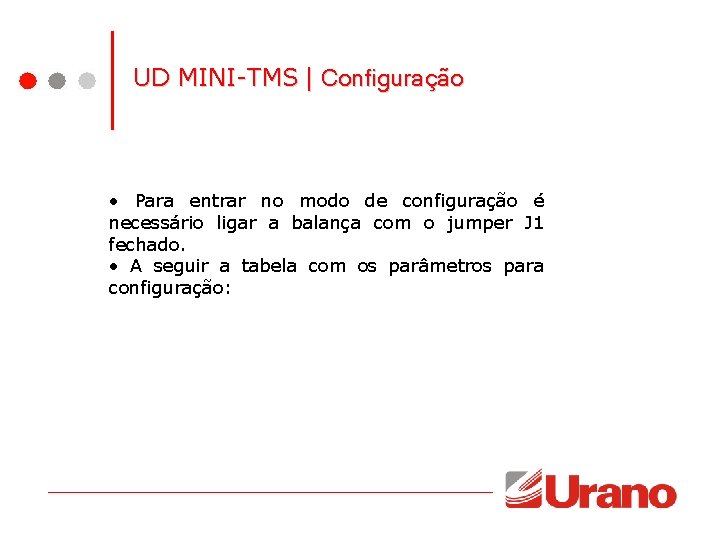

UD MINI-TMS | Configuração • Para entrar no modo de configuração é necessário ligar a balança com o jumper J 1 fechado. • A seguir a tabela com os parâmetros para configuração:

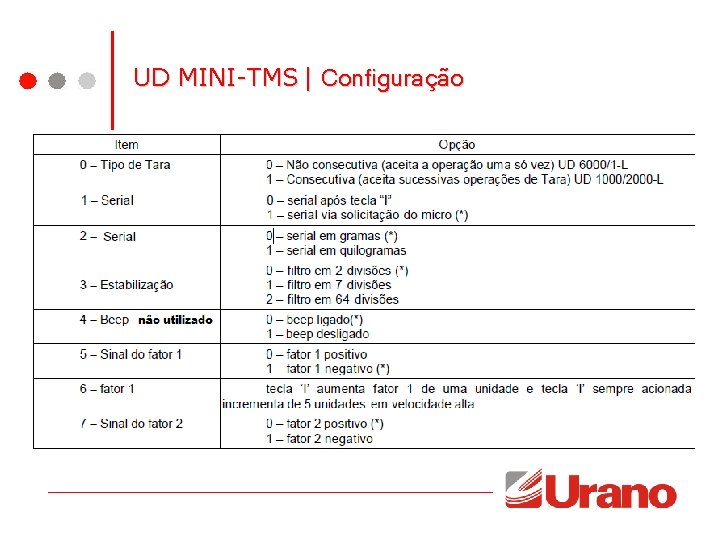

UD MINI-TMS | Configuração

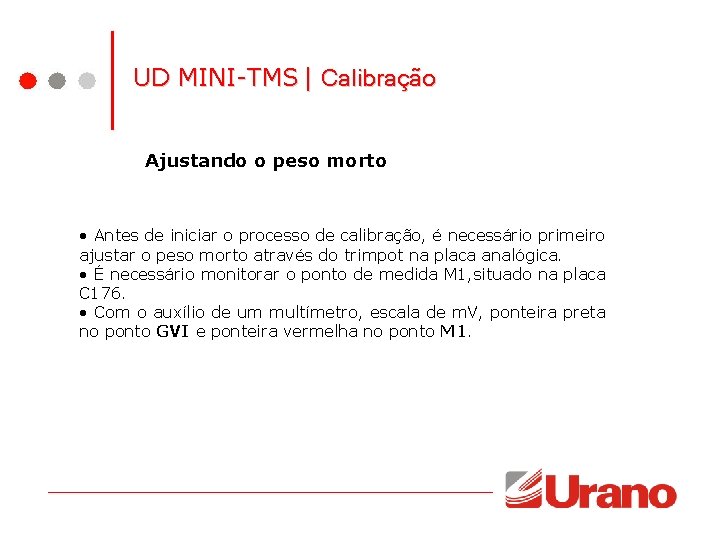

UD MINI-TMS | Calibração Ajustando o peso morto • Antes de iniciar o processo de calibração, é necessário primeiro ajustar o peso morto através do trimpot na placa analógica. • É necessário monitorar o ponto de medida M 1, situado na placa C 176. • Com o auxílio de um multímetro, escala de m. V, ponteira preta no ponto GVI e ponteira vermelha no ponto M 1.

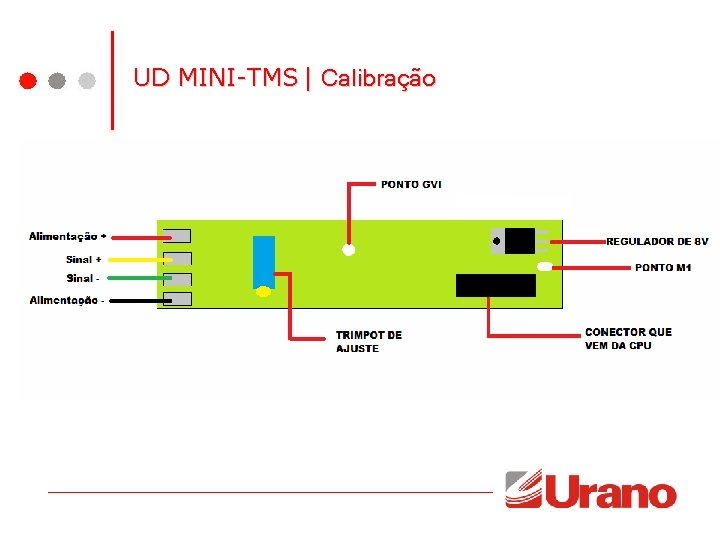

UD MINI-TMS | Calibração

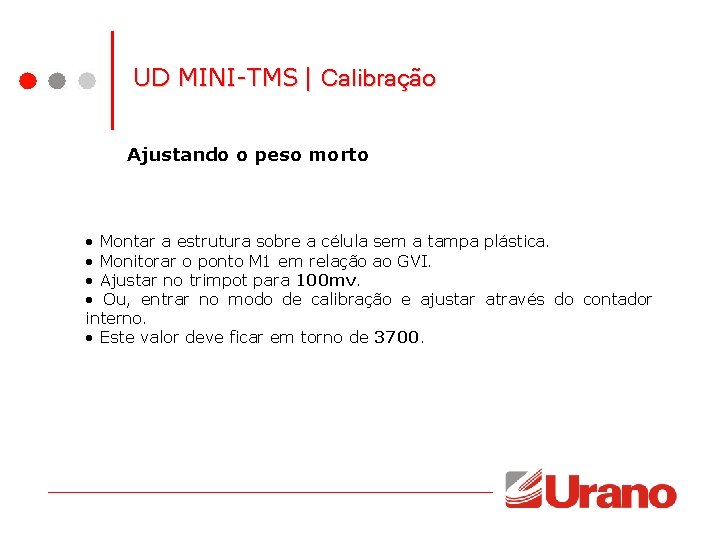

UD MINI-TMS | Calibração Ajustando o peso morto • Montar a estrutura sobre a célula sem a tampa plástica. • Monitorar o ponto M 1 em relação ao GVI. • Ajustar no trimpot para 100 mv. • Ou, entrar no modo de calibração e ajustar através do contador interno. • Este valor deve ficar em torno de 3700.

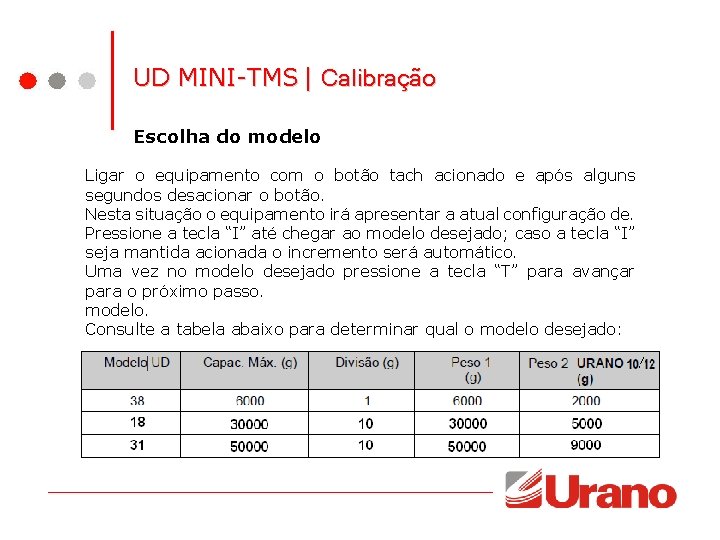

UD MINI-TMS | Calibração Escolha do modelo Ligar o equipamento com o botão tach acionado e após alguns segundos desacionar o botão. Nesta situação o equipamento irá apresentar a atual configuração de. Pressione a tecla “I” até chegar ao modelo desejado; caso a tecla “I” seja mantida acionada o incremento será automático. Uma vez no modelo desejado pressione a tecla “T” para avançar para o próximo passo. modelo. Consulte a tabela abaixo para determinar qual o modelo desejado:

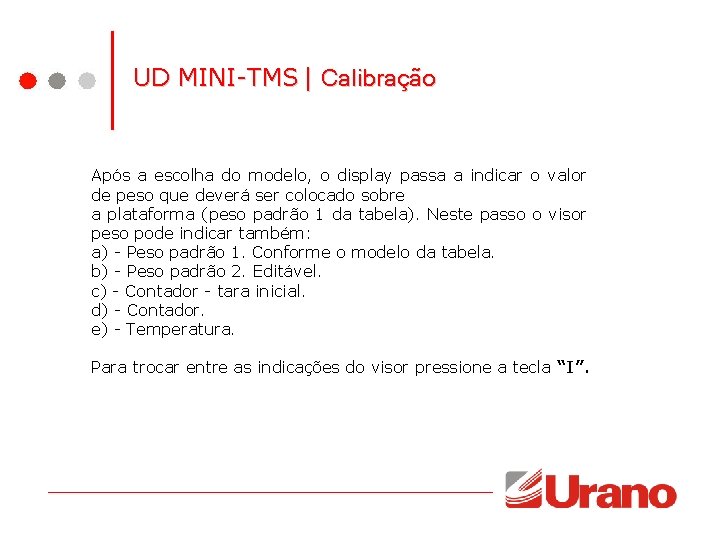

UD MINI-TMS | Calibração Após a escolha do modelo, o display passa a indicar o valor de peso que deverá ser colocado sobre a plataforma (peso padrão 1 da tabela). Neste passo o visor peso pode indicar também: a) - Peso padrão 1. Conforme o modelo da tabela. b) - Peso padrão 2. Editável. c) - Contador - tara inicial. d) - Contador. e) - Temperatura. Para trocar entre as indicações do visor pressione a tecla “I”.

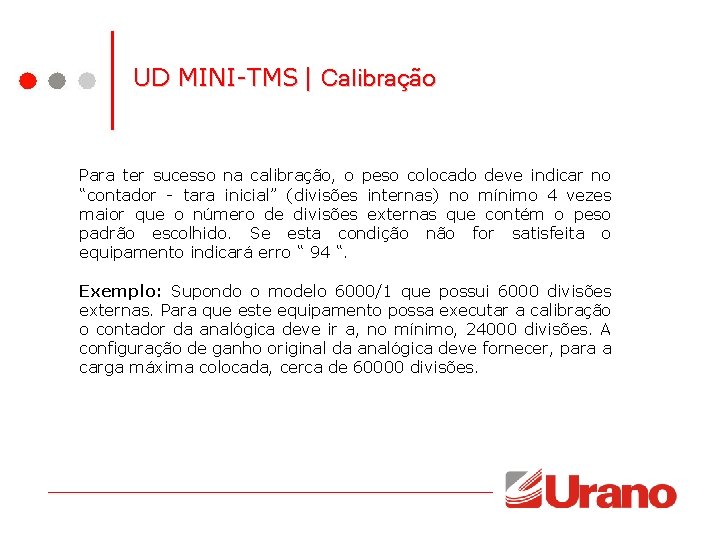

UD MINI-TMS | Calibração Para ter sucesso na calibração, o peso colocado deve indicar no “contador - tara inicial” (divisões internas) no mínimo 4 vezes maior que o número de divisões externas que contém o peso padrão escolhido. Se esta condição não for satisfeita o equipamento indicará erro “ 94 “. Exemplo: Supondo o modelo 6000/1 que possui 6000 divisões externas. Para que este equipamento possa executar a calibração o contador da analógica deve ir a, no mínimo, 24000 divisões. A configuração de ganho original da analógica deve fornecer, para a carga máxima colocada, cerca de 60000 divisões.

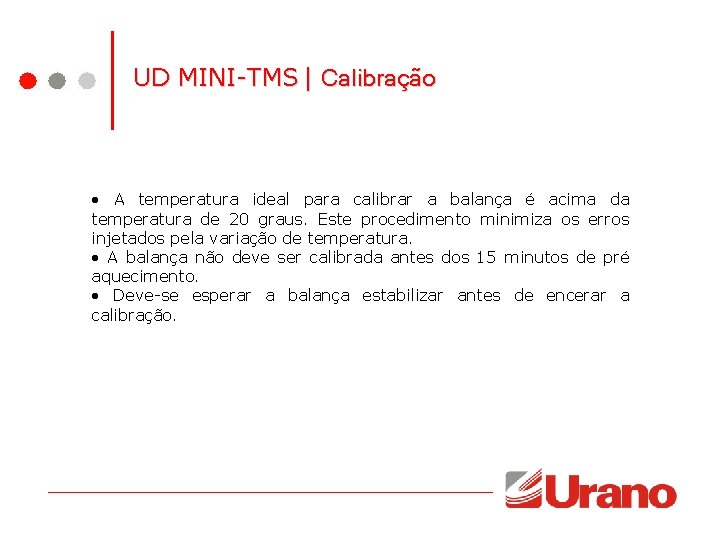

UD MINI-TMS | Calibração • A temperatura ideal para calibrar a balança é acima da temperatura de 20 graus. Este procedimento minimiza os erros injetados pela variação de temperatura. • A balança não deve ser calibrada antes dos 15 minutos de pré aquecimento. • Deve-se esperar a balança estabilizar antes de encerar a calibração.

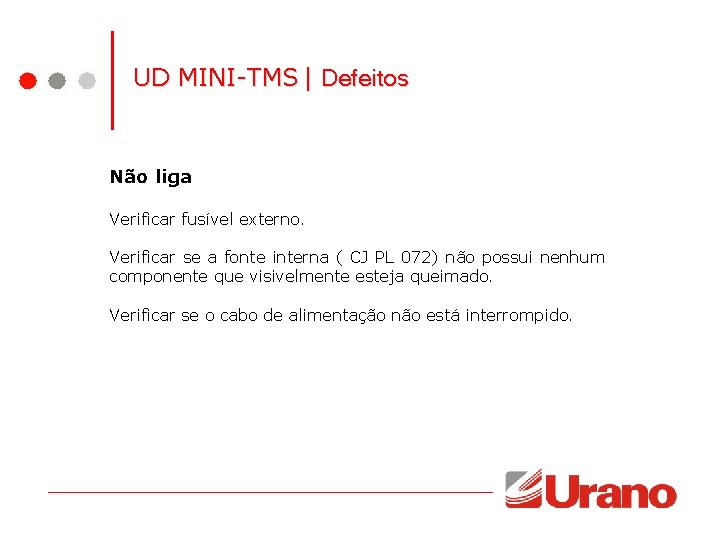

UD MINI-TMS | Defeitos Não liga Verificar fusível externo. Verificar se a fonte interna ( CJ PL 072) não possui nenhum componente que visivelmente esteja queimado. Verificar se o cabo de alimentação não está interrompido.

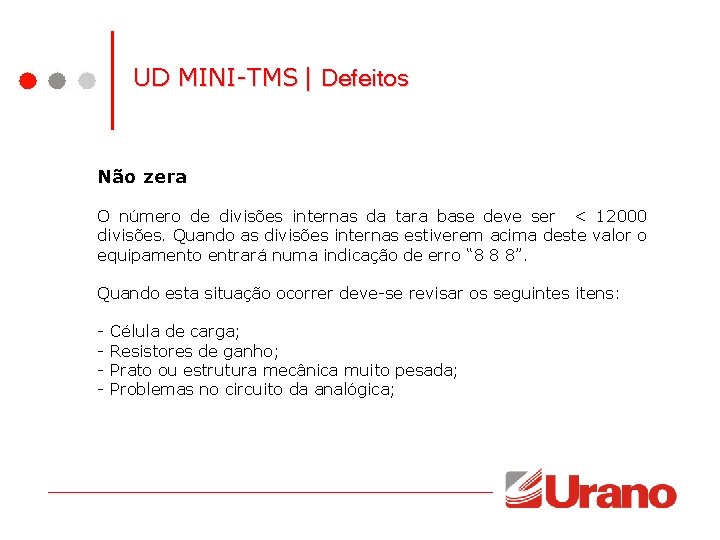

UD MINI-TMS | Defeitos Não zera O número de divisões internas da tara base deve ser < 12000 divisões. Quando as divisões internas estiverem acima deste valor o equipamento entrará numa indicação de erro “ 8 8 8”. Quando esta situação ocorrer deve-se revisar os seguintes itens: - Célula de carga; Resistores de ganho; Prato ou estrutura mecânica muito pesada; Problemas no circuito da analógica;

CENTRO DE TREINAMENTO URANO BALANÇA UDI PREMIUM

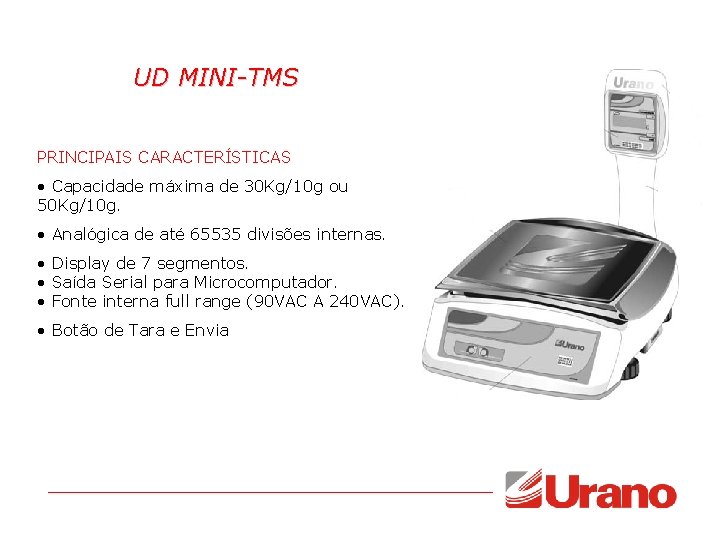

UD MINI-TMS PRINCIPAIS CARACTERÍSTICAS • Capacidade máxima de 30 Kg/10 g ou 50 Kg/10 g. • Analógica de até 65535 divisões internas. • Display de 7 segmentos. • Saída Serial para Microcomputador. • Fonte interna full range (90 VAC A 240 VAC). • Botão de Tara e Envia

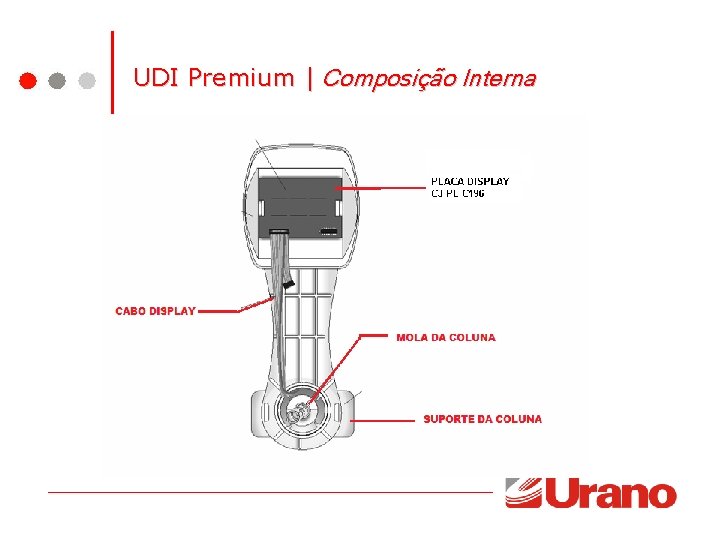

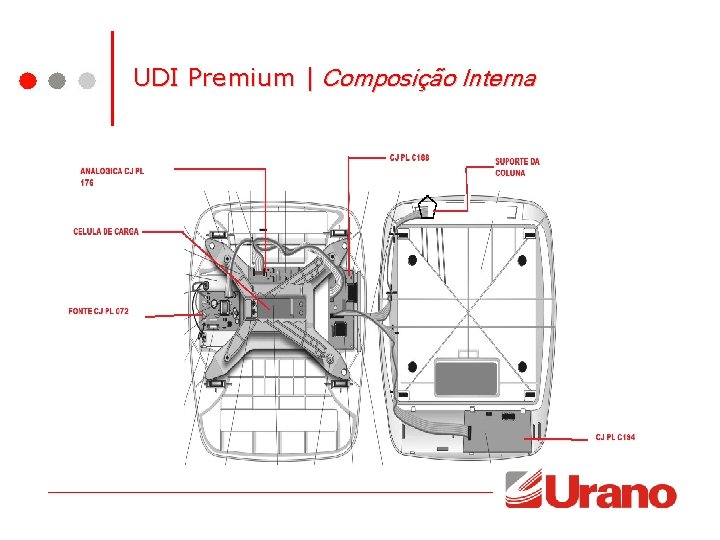

UDI Premium | Composição Interna

UDI Premium | Composição Interna

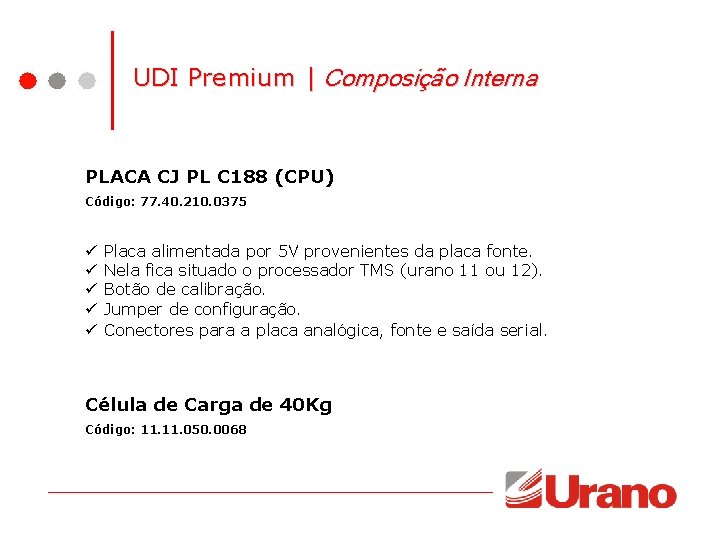

UDI Premium | Composição Interna PLACA CJ PL C 188 (CPU) Código: 77. 40. 210. 0375 ü ü ü Placa alimentada por 5 V provenientes da placa fonte. Nela fica situado o processador TMS (urano 11 ou 12). Botão de calibração. Jumper de configuração. Conectores para a placa analógica, fonte e saída serial. Célula de Carga de 40 Kg Código: 11. 050. 0068

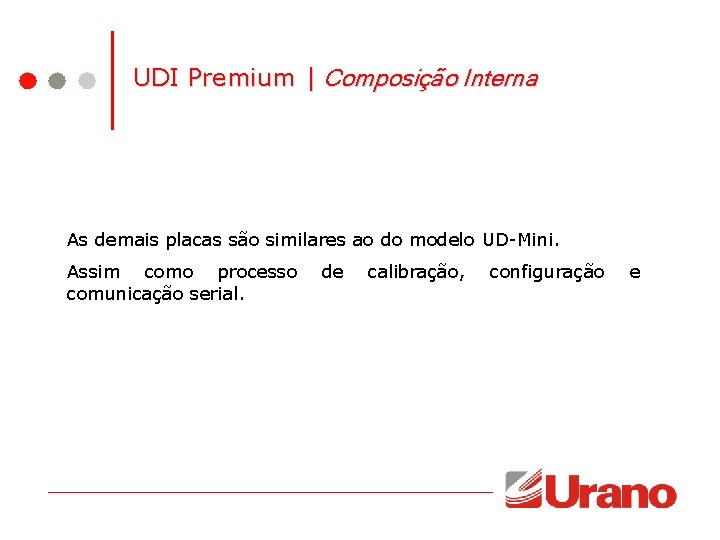

UDI Premium | Composição Interna As demais placas são similares ao do modelo UD-Mini. Assim como processo comunicação serial. de calibração, configuração e

CENTRO DE TREINAMENTO URANO BALANÇA UDC 6000/1 -S

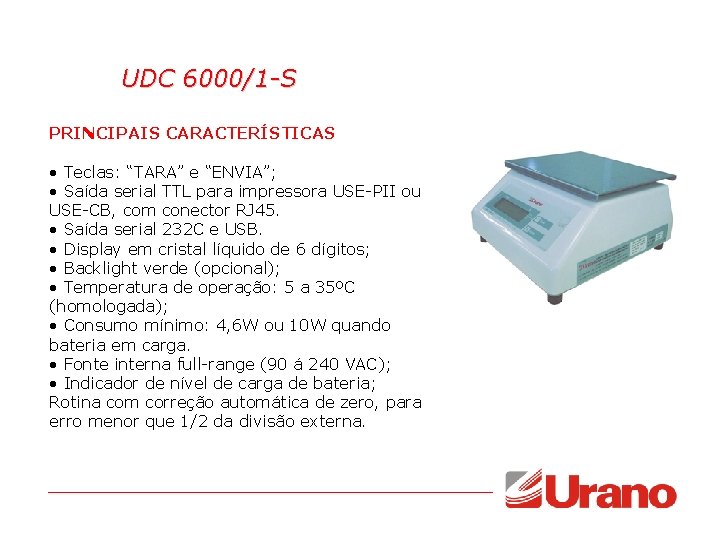

UDC 6000/1 -S PRINCIPAIS CARACTERÍSTICAS • Teclas: “TARA” e “ENVIA”; • Saída serial TTL para impressora USE-PII ou USE-CB, com conector RJ 45. • Saída serial 232 C e USB. • Display em cristal líquido de 6 dígitos; • Backlight verde (opcional); • Temperatura de operação: 5 a 35ºC (homologada); • Consumo mínimo: 4, 6 W ou 10 W quando bateria em carga. • Fonte interna full-range (90 á 240 VAC); • Indicador de nível de carga de bateria; Rotina com correção automática de zero, para erro menor que 1/2 da divisão externa.

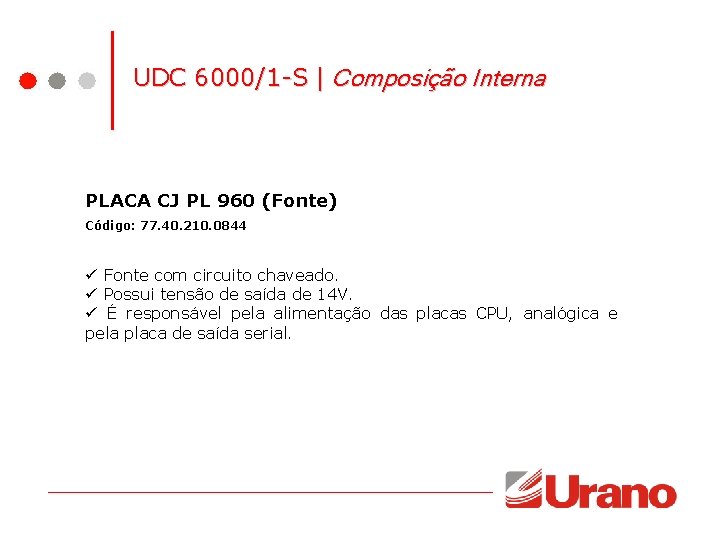

UDC 6000/1 -S | Composição Interna PLACA CJ PL 960 (Fonte) Código: 77. 40. 210. 0844 ü Fonte com circuito chaveado. ü Possui tensão de saída de 14 V. ü É responsável pela alimentação das placas CPU, analógica e pela placa de saída serial.

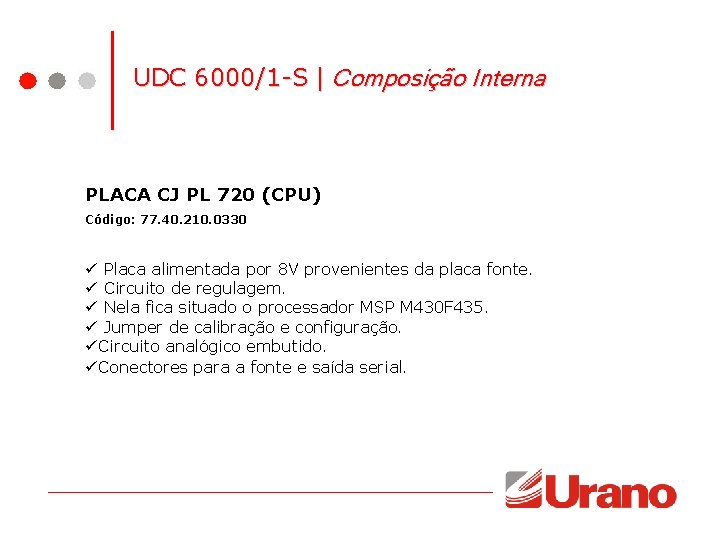

UDC 6000/1 -S | Composição Interna PLACA CJ PL 720 (CPU) Código: 77. 40. 210. 0330 ü Placa alimentada por 8 V provenientes da placa fonte. ü Circuito de regulagem. ü Nela fica situado o processador MSP M 430 F 435. ü Jumper de calibração e configuração. üCircuito analógico embutido. üConectores para a fonte e saída serial.

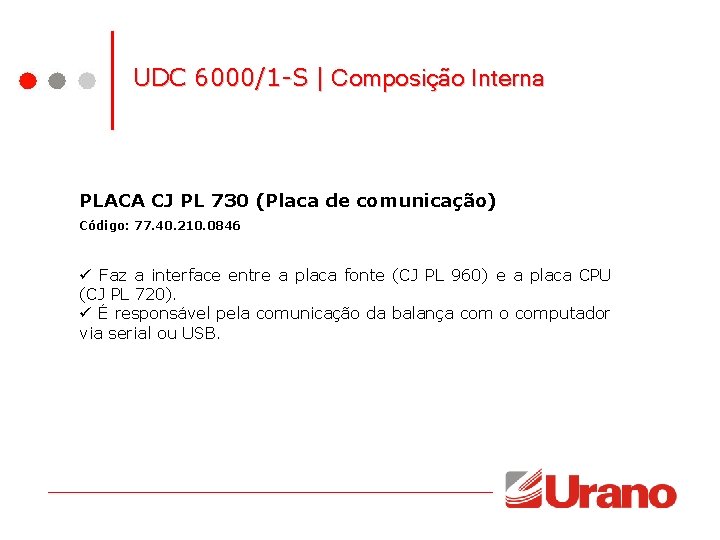

UDC 6000/1 -S | Composição Interna PLACA CJ PL 730 (Placa de comunicação) Código: 77. 40. 210. 0846 ü Faz a interface entre a placa fonte (CJ PL 960) e a placa CPU (CJ PL 720). ü É responsável pela comunicação da balança com o computador via serial ou USB.

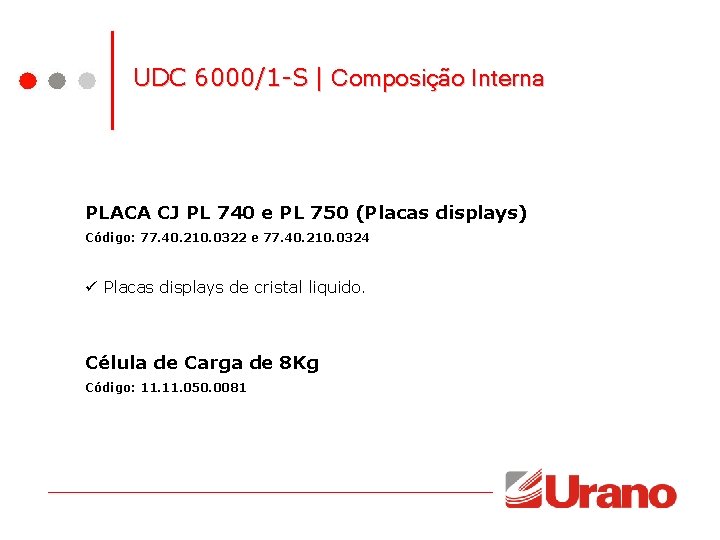

UDC 6000/1 -S | Composição Interna PLACA CJ PL 740 e PL 750 (Placas displays) Código: 77. 40. 210. 0322 e 77. 40. 210. 0324 ü Placas displays de cristal liquido. Célula de Carga de 8 Kg Código: 11. 050. 0081

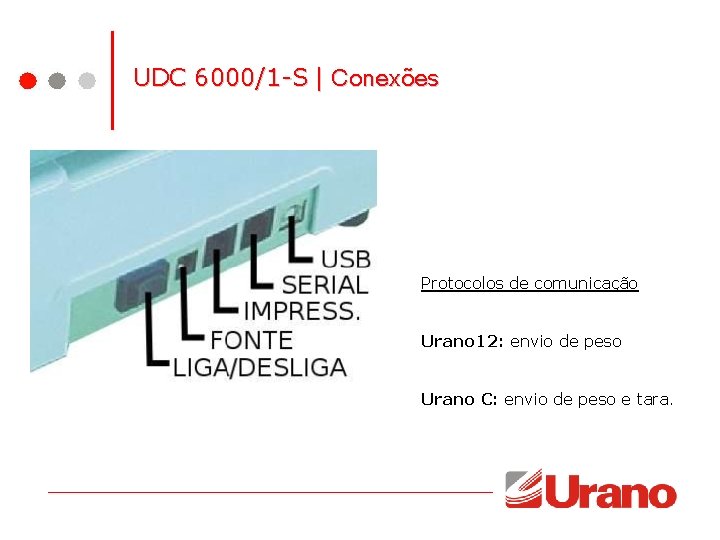

UDC 6000/1 -S | Conexões Protocolos de comunicação Urano 12: envio de peso Urano C: envio de peso e tara.

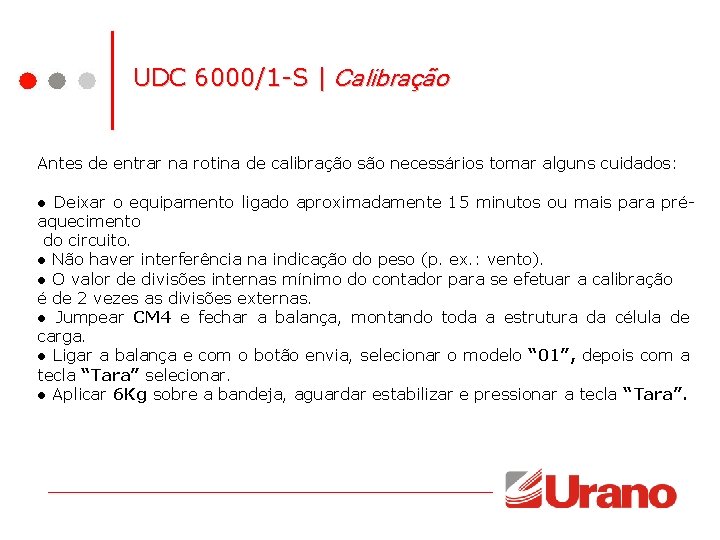

UDC 6000/1 -S | Calibração Antes de entrar na rotina de calibração são necessários tomar alguns cuidados: ● Deixar o equipamento ligado aproximadamente 15 minutos ou mais para préaquecimento do circuito. ● Não haver interferência na indicação do peso (p. ex. : vento). ● O valor de divisões internas mínimo do contador para se efetuar a calibração é de 2 vezes as divisões externas. ● Jumpear CM 4 e fechar a balança, montando toda a estrutura da célula de carga. ● Ligar a balança e com o botão envia, selecionar o modelo “ 01”, depois com a tecla “Tara” selecionar. ● Aplicar 6 Kg sobre a bandeja, aguardar estabilizar e pressionar a tecla “Tara”.

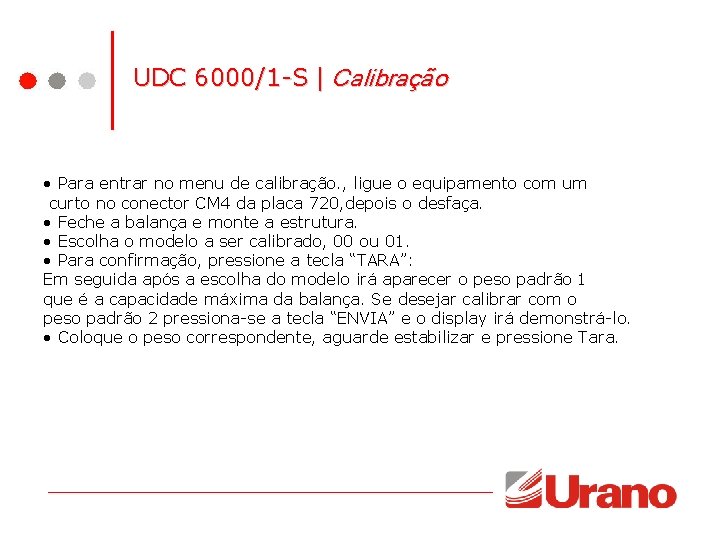

UDC 6000/1 -S | Calibração • Para entrar no menu de calibração. , ligue o equipamento com um curto no conector CM 4 da placa 720, depois o desfaça. • Feche a balança e monte a estrutura. • Escolha o modelo a ser calibrado, 00 ou 01. • Para confirmação, pressione a tecla “TARA”: Em seguida após a escolha do modelo irá aparecer o peso padrão 1 que é a capacidade máxima da balança. Se desejar calibrar com o peso padrão 2 pressiona-se a tecla “ENVIA” e o display irá demonstrá-lo. • Coloque o peso correspondente, aguarde estabilizar e pressione Tara.

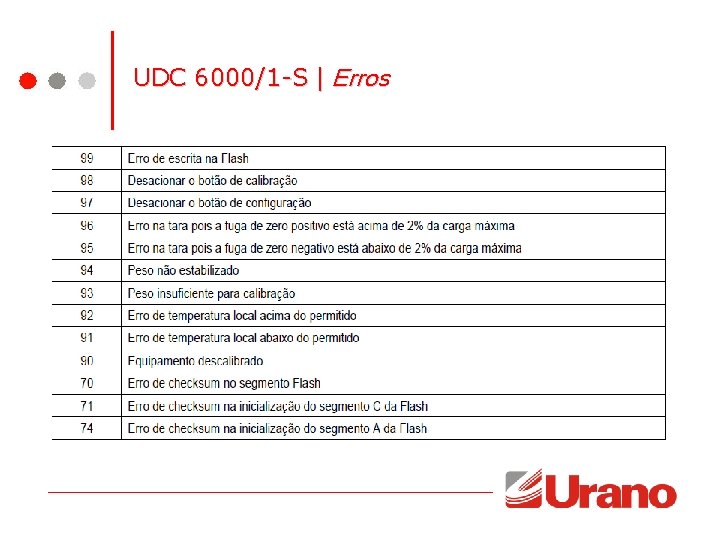

UDC 6000/1 -S | Erros

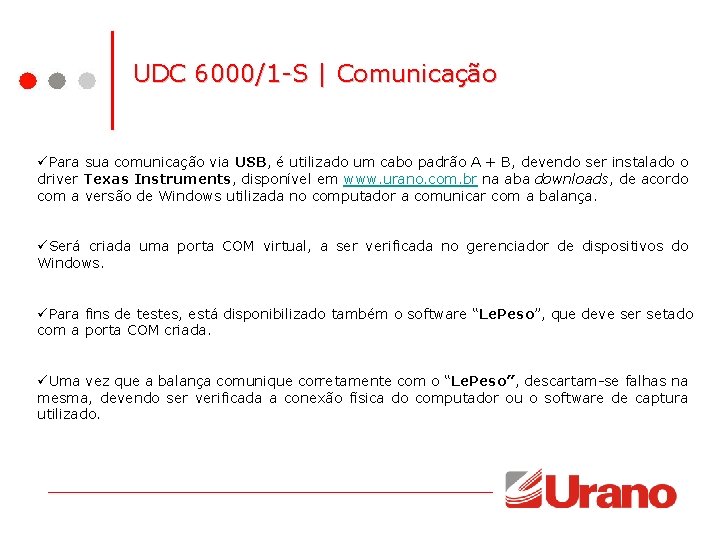

UDC 6000/1 -S | Comunicação üPara sua comunicação via USB, é utilizado um cabo padrão A + B, devendo ser instalado o driver Texas Instruments, disponível em www. urano. com. br na aba downloads, de acordo com a versão de Windows utilizada no computador a comunicar com a balança. üSerá criada uma porta COM virtual, a ser verificada no gerenciador de dispositivos do Windows. üPara fins de testes, está disponibilizado também o software “Le. Peso”, que deve ser setado com a porta COM criada. üUma vez que a balança comunique corretamente com o “Le. Peso”, descartam-se falhas na mesma, devendo ser verificada a conexão física do computador ou o software de captura utilizado.

CENTRO DE TREINAMENTO URANO BALANÇA UDC PREMIUM Light

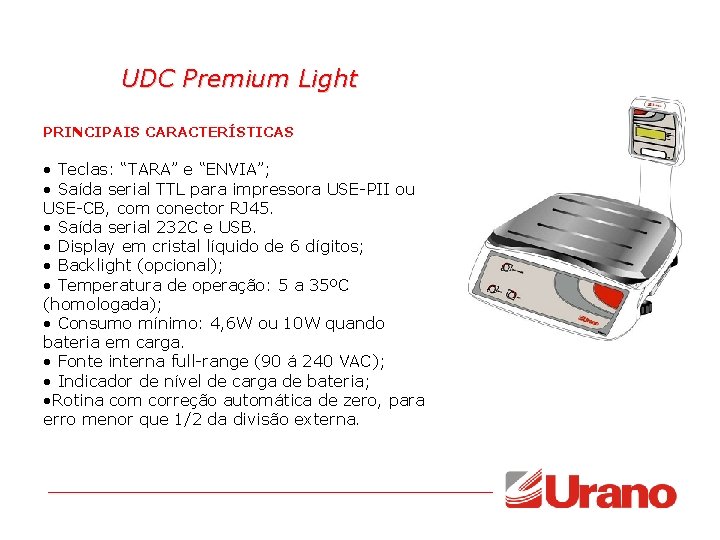

UDC Premium Light PRINCIPAIS CARACTERÍSTICAS • Teclas: “TARA” e “ENVIA”; • Saída serial TTL para impressora USE-PII ou USE-CB, com conector RJ 45. • Saída serial 232 C e USB. • Display em cristal líquido de 6 dígitos; • Backlight (opcional); • Temperatura de operação: 5 a 35ºC (homologada); • Consumo mínimo: 4, 6 W ou 10 W quando bateria em carga. • Fonte interna full-range (90 á 240 VAC); • Indicador de nível de carga de bateria; • Rotina com correção automática de zero, para erro menor que 1/2 da divisão externa.

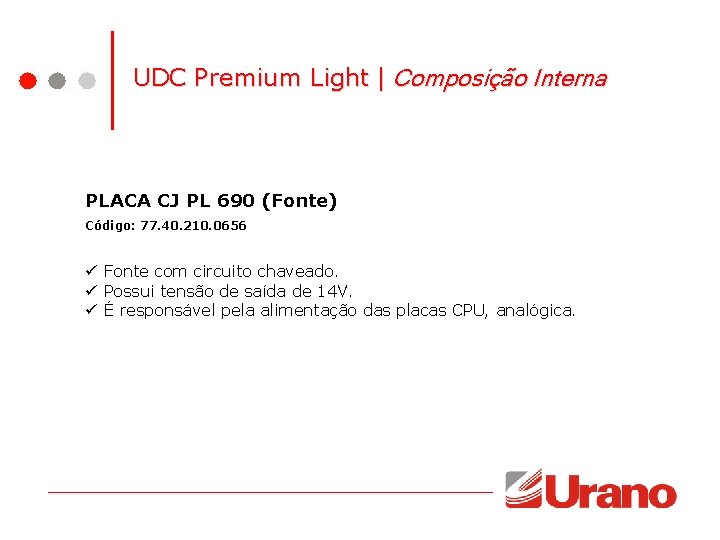

UDC Premium Light | Composição Interna PLACA CJ PL 690 (Fonte) Código: 77. 40. 210. 0656 ü Fonte com circuito chaveado. ü Possui tensão de saída de 14 V. ü É responsável pela alimentação das placas CPU, analógica.

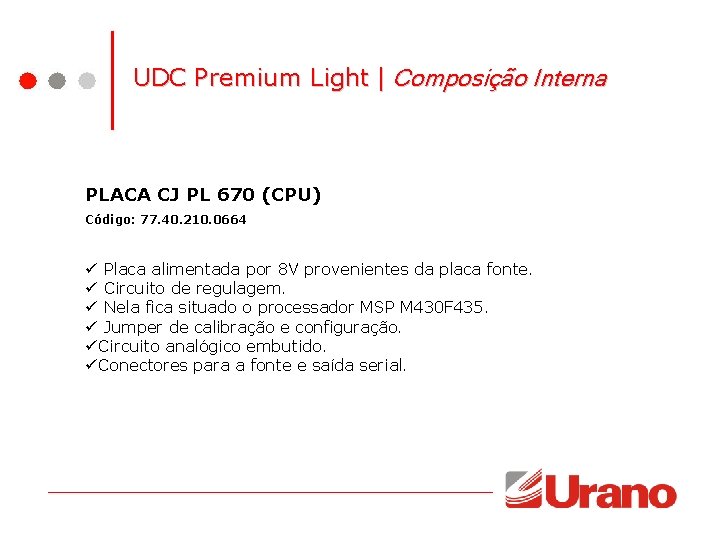

UDC Premium Light | Composição Interna PLACA CJ PL 670 (CPU) Código: 77. 40. 210. 0664 ü Placa alimentada por 8 V provenientes da placa fonte. ü Circuito de regulagem. ü Nela fica situado o processador MSP M 430 F 435. ü Jumper de calibração e configuração. üCircuito analógico embutido. üConectores para a fonte e saída serial.

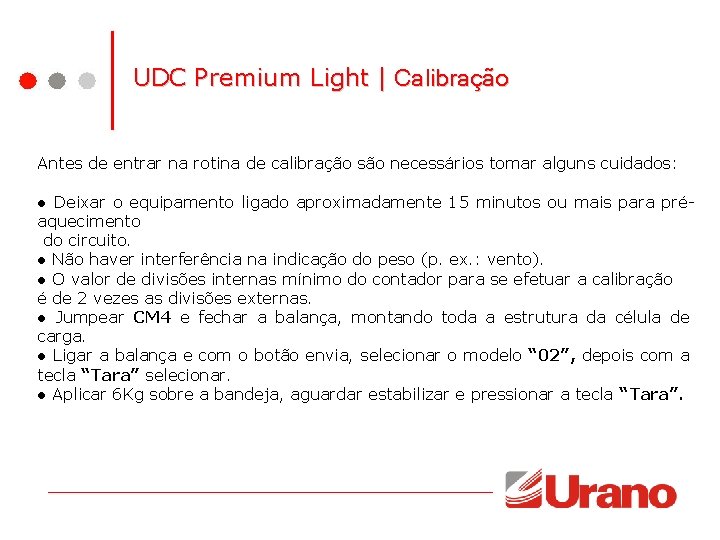

UDC Premium Light | Calibração Antes de entrar na rotina de calibração são necessários tomar alguns cuidados: ● Deixar o equipamento ligado aproximadamente 15 minutos ou mais para préaquecimento do circuito. ● Não haver interferência na indicação do peso (p. ex. : vento). ● O valor de divisões internas mínimo do contador para se efetuar a calibração é de 2 vezes as divisões externas. ● Jumpear CM 4 e fechar a balança, montando toda a estrutura da célula de carga. ● Ligar a balança e com o botão envia, selecionar o modelo “ 02”, depois com a tecla “Tara” selecionar. ● Aplicar 6 Kg sobre a bandeja, aguardar estabilizar e pressionar a tecla “Tara”.

CENTRO DE TREINAMENTO URANO Instrutor: Victor Correa Auxiliar: Paulo Makar BALANÇA UDC-CO 30000/10 IMPORTADA

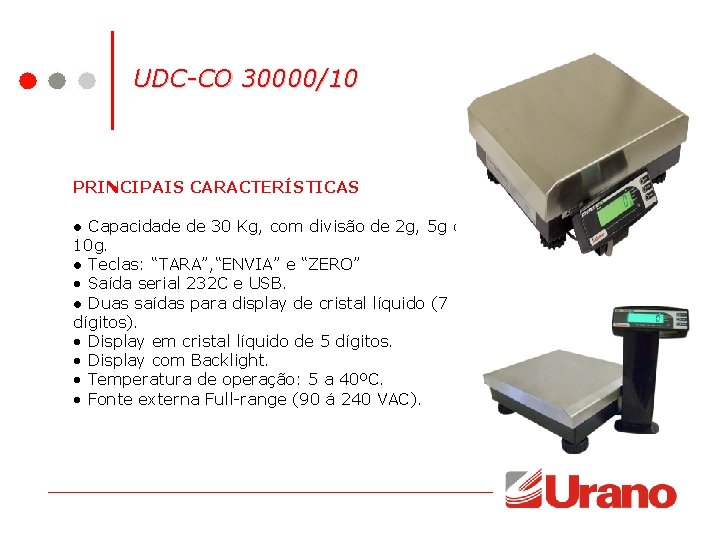

UDC-CO 30000/10 PRINCIPAIS CARACTERÍSTICAS ● Capacidade de 30 Kg, com divisão de 2 g, 5 g ou 10 g. ● Teclas: “TARA”, “ENVIA” e “ZERO” • Saída serial 232 C e USB. ● Duas saídas para display de cristal líquido (7 dígitos). • Display em cristal líquido de 5 dígitos. • Display com Backlight. • Temperatura de operação: 5 a 40ºC. • Fonte externa Full-range (90 á 240 VAC).

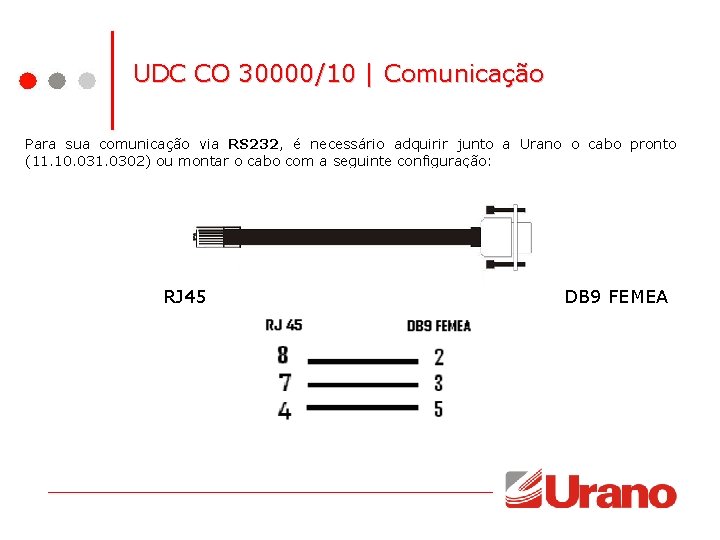

UDC CO 30000/10 | Comunicação Para sua comunicação via RS 232, é necessário adquirir junto a Urano o cabo pronto (11. 10. 031. 0302) ou montar o cabo com a seguinte configuração: RJ 45 DB 9 FEMEA

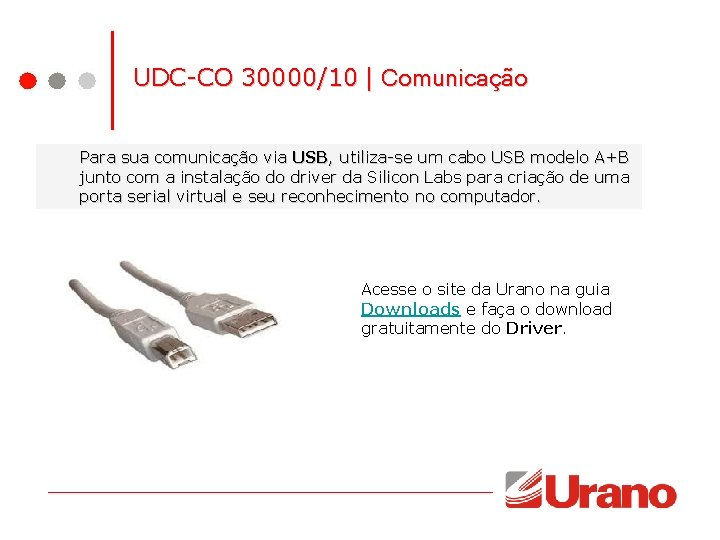

UDC-CO 30000/10 | Comunicação Para sua comunicação via USB, utiliza-se um cabo USB modelo A+B junto com a instalação do driver da Silicon Labs para criação de uma porta serial virtual e seu reconhecimento no computador. Acesse o site da Urano na guia Downloads e faça o download gratuitamente do Driver.

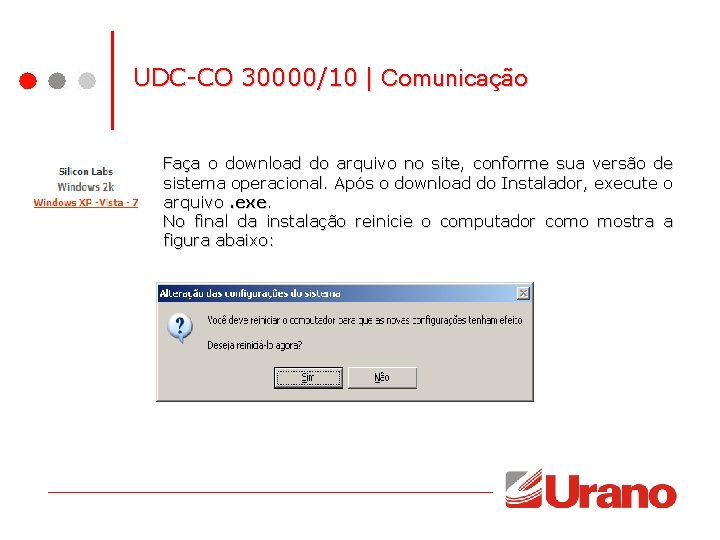

UDC-CO 30000/10 | Comunicação Faça o download do arquivo no site, conforme sua versão de sistema operacional. Após o download do Instalador, execute o arquivo. exe. No final da instalação reinicie o computador como mostra a figura abaixo:

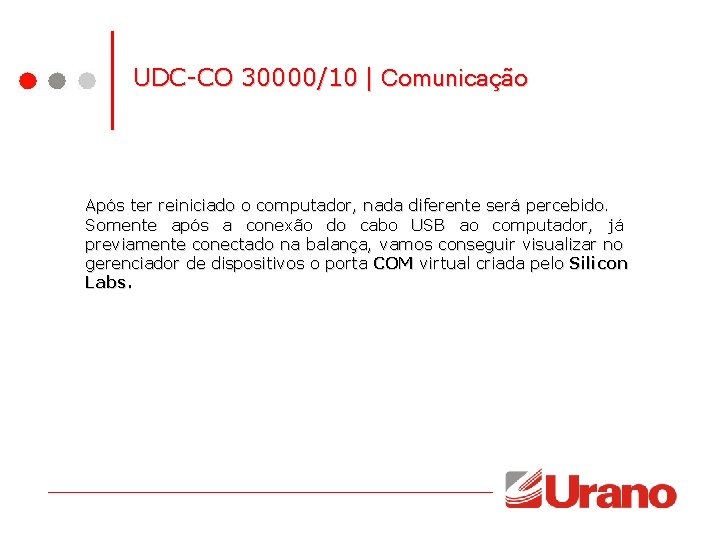

UDC-CO 30000/10 | Comunicação Após ter reiniciado o computador, nada diferente será percebido. Somente após a conexão do cabo USB ao computador, já previamente conectado na balança, vamos conseguir visualizar no gerenciador de dispositivos o porta COM virtual criada pelo Silicon Labs.

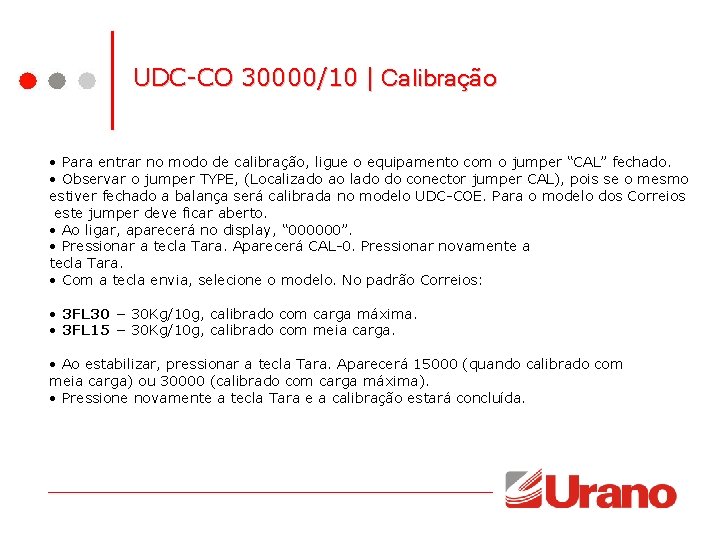

UDC-CO 30000/10 | Calibração • Para entrar no modo de calibração, ligue o equipamento com o jumper “CAL” fechado. • Observar o jumper TYPE, (Localizado ao lado do conector jumper CAL), pois se o mesmo estiver fechado a balança será calibrada no modelo UDC-COE. Para o modelo dos Correios este jumper deve ficar aberto. • Ao ligar, aparecerá no display, “ 000000”. • Pressionar a tecla Tara. Aparecerá CAL-0. Pressionar novamente a tecla Tara. • Com a tecla envia, selecione o modelo. No padrão Correios: • 3 FL 30 − 30 Kg/10 g, calibrado com carga máxima. • 3 FL 15 − 30 Kg/10 g, calibrado com meia carga. • Ao estabilizar, pressionar a tecla Tara. Aparecerá 15000 (quando calibrado com meia carga) ou 30000 (calibrado com carga máxima). • Pressione novamente a tecla Tara e a calibração estará concluída.

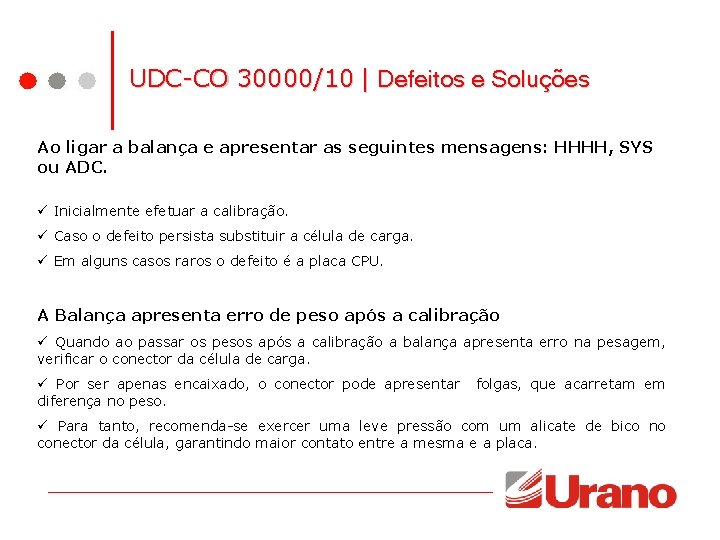

UDC-CO 30000/10 | Defeitos e Soluções Ao ligar a balança e apresentar as seguintes mensagens: HHHH, SYS ou ADC. ü Inicialmente efetuar a calibração. ü Caso o defeito persista substituir a célula de carga. ü Em alguns casos raros o defeito é a placa CPU. A Balança apresenta erro de peso após a calibração ü Quando ao passar os pesos após a calibração a balança apresenta erro na pesagem, verificar o conector da célula de carga. ü Por ser apenas encaixado, o conector pode apresentar diferença no peso. folgas, que acarretam em ü Para tanto, recomenda-se exercer uma leve pressão com um alicate de bico no conector da célula, garantindo maior contato entre a mesma e a placa.
