Linguagens de Modelagem para SMA Viviane Torres da Silva viviane. silva@ic. uff. br http: //www. ic. uff. br/~viviane. silva/isma
Lenguajes de Modelado para SMA Ø Por que não utilizar uma linguagem de modelagem já existente para modelar SMA? Ø UML é linguagem de modelagem padrão para modelar sistemas OO Ø UML não dá suporte para a modelagem de SMA – Agentes e objetos possuem características / propriedades diferentes Ø Por que não estender UML para modelar SMA?
Linguagens de Modelagem para SMA Ø Linguagem que estendem UML: – AUML – AORML – Transformação de Modelos + UML – MAS-ML Ø Linguagem que não estendem UML: – ANote
AUML
AUML – Agente UML Ø Primeiro objetivo era especificar protocolos de interação entre agentes (AIP) Ø 1 o passo foi estender diagrama de seqüência de UML para modelar as interações entre agentes Ø Em seguida, estenderam outros diagramas
Diagramas extendidos Ø Ø Ø Ø Diagrama de seqüência (detalhado) e colaboração Diagrama de atividades e de estados Diagrama de use case Diagrama de classes Diagrama de objetos Pacotes Diagrama de componentes Diagrama de deployment
Diagrama de seqüência de UML Tempo (top-down) condição de guarda Objeto. A mensagem síncrona [se novo] <<create>> Objeto. B objeto mensagem (auto delegação) (caixa de)ativação valor de retorno <<destroy>> linha de vida símbolo de destruição

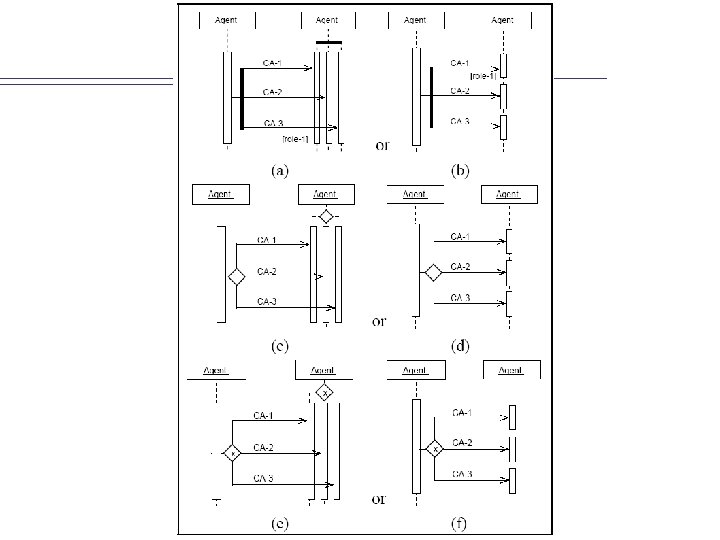

Diagrama de seqüência de AUML: Modelagem de Mensagens Viviane / Professor : Agent. Usuario <agente>/<papel> : <classe> ato de comunicação (ato de fala) (não chamamos de método) Problemas: Cómo se modela a instância de papel? Onde o agente está executando o papel? Onde o agente está? paralelismo O inclusivo O exclusivo
Diagrama de seqüência de AUML (Exemplo) Agente A desempenhando o papel customer Agente A desempenh a o papel negotiator representação do mudança de papel Problemas: Como se modela a criação de uma instância de papel? Como se modela que o agente cancelou um de seus papéis? Como se modela a organização onde está o agente?
Diagrama de seqüência AUML: Modelagem de Protocolo protocolo ato de comunicação (ato de fala) (não chamamos de método)
Protocolo Indica que este protocolo pode ser utilizado como um template para criar outros protocolos Possibilidades de comunicação
Diagrama de colaboração de UML Objeto A 1: <create> 2: mensaje 5: retorno 3: mensaje Objeto C Objeto B 4: mensaje
Diagrama de colaboração de AUML (Exemplo) representação da mudança de papel <agente>/<papel> : <classe> mensagem
Diagrama de atividades de UML Ø Utilizado para representar as atividades e a transições entre as atividades Partición 1 Partición 2 agrupa as atividades que estão relacionadas divisão Actividad 1 Actividad 2. 2 actividade Actividad 2. 3 Actividad 2. 4 união Actividad 4 Actividad 3
Diagrama de atividades de AUML Ø Utilizado para representar as atividades associadas a um protocolo ou às atividades de um papel rol actividad Problemas: Como se modela a organização onde os papéis são executados?
Diagrama de estado de UML Estado 1 transición 1 Estado 2 transición 4 estado transición 2 Estado 3 transición 3
Diagrama de estado de AUML Ø Utilizado para representar os estados do sistema e as suas transições estado agente ou papel
Diagrama de casos de uso de UML casos de uso Caso de uso 1 usuário externos que interagem com o sistema Caso de uso 2 sistema
Diagrama de casos de uso de AUML Problemas: Isso é um diagrama de caso de uso? Onde estão os casos de uso?
Diagrama de classe em UML Classe 1 atributo 2. . . metodo 1 metodo 2 metodo 3. . . nome da classe atributos métodos
Diagrama de classes de AUML Nome da classe de agente e os papéis que os agentes podem desempenhar = atributos comportamento público comportamento privado Descrição do que pode fazer a organização onde o agente executa e as condiciones para entrar e sair da organização atos de fala que podem ser utilizados nas mensagens que recebe e nas mensagens que envia Problemas: Só pode executar uma organização? ISMA Se pode executar em mais de una organização, qual papel desempenha em cada uma?

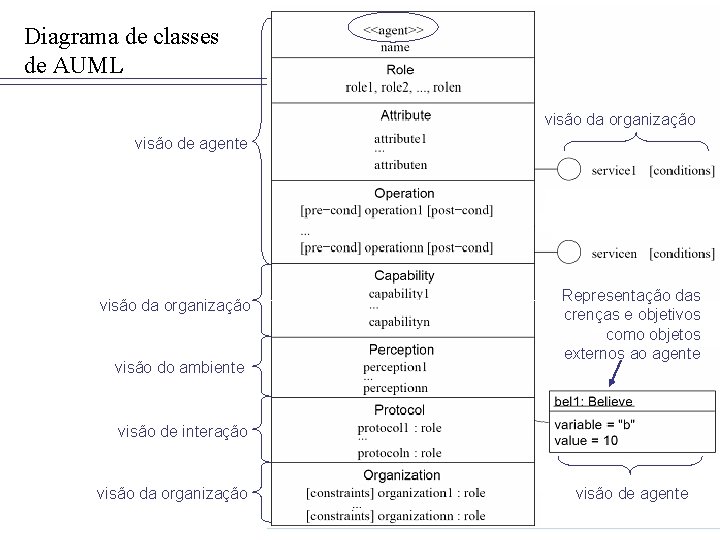

Diagrama de classes de AUML visão da organização visão de agente visão da organização visão do ambiente Representação das crenças e objetivos como objetos externos ao agente visão de interação visão da organização visão de agente
Diagrama de classes de AUML organização Problemas: Como o agente troca de organização se a organização é um pacote e a classe agente está definida dentro deste pacote?
Diagrama de componentes de UML = AUML

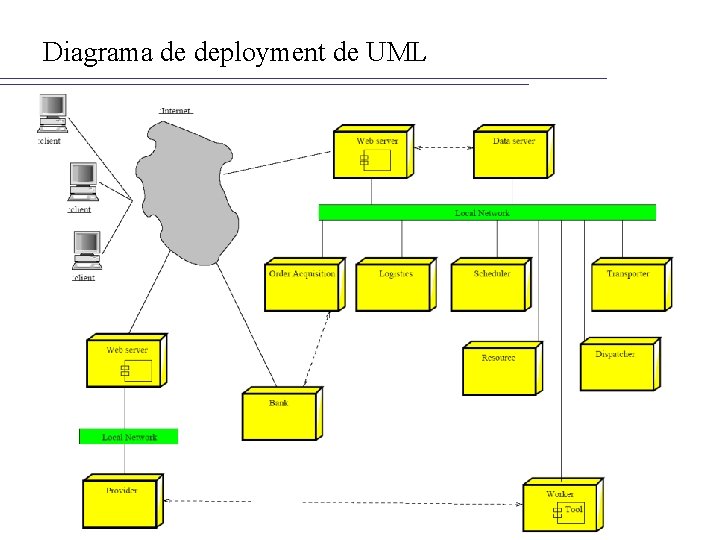

Diagrama de deployment de UML
Diagrama de deployment de AUML Problemas: Se na AUML os agentes podem trocar de ambiente, não deveria ser possível modelar um agente trocar de ambiente em um diagrama de seqüência?
Representando Organizações Problemas: Não deveria uma instância de papel ser sempre desempenhada em uma organização? Não deveria uma instância de papel ser sempre desempenhada por um agente?
Diagrama de atividades de AUML organização agente papel Problemas: Como se representa o ambiente?
Diagrama de classe
Os estados papéis
Os estados papéis
Os estados papéis
AORML (AOR Modeling Language)
Modelagem AOR Ø Modelagem externa: modelagem de analise do domínio – Foca no sistema como uma entidade Ø Modelagem interna: modelagem do projeto – Foca nos agentes do sistema
Modelagem AOR externa Diagrama de agente Ø Diagrama de interação Ø – Descreve os elementos de possíveis interações entre os agentes Ø Diagrama de seqüência de interação – Descreve uma interação concreta entre os agentes Ø Diagrama de interação padrão – Define padrões de interação utilizando regras de reação
Principais elementos de modelagem AOR externo Ação de comunicação Ação que não é de comunicação Evento Compromissos e promessas Objeto de compromisso Do ponto de vista de A => A promete a B executar a ação X Do ponto de vista de B => A tem um compromisso comigo de executar X
Objeto Ø Relações com outros objetos: – Associação – Generalização / especialização – Agregação / composição Ø Relaciones com agentes: – Associação – Agregação / composição
Agente Ø Tipos de agentes: – Artificiais (agentes software) – Humanos (agentes externos ao sistema) – Institucionais (organizações) Ø Relações com outros agentes – Associação – Generalização / especialização
Diagrama de classe objeto composição agente artificial multiplicidade especialização agente externo
Agentes institucionais Ø Agente institucional tem agentes internos que desempenham papéis Ø Agentes internos tem deveres (duties) e direitos (rights)
Diagrama de agente Especialização Agente institucional Agente interno
Relacionamento entre agentes Evento Ação que não é de comunicação Ação de comunicação Compromissos e promessas Objeto de compromisso
Diagrama de interação Descreve os elementos das interações entre os agentes Ø Não existe uma ordem na lista de eventos e ações Ø
Diagrama de seqüência de interação Descreve a interação concreta entre os agentes Ø Existe ordem nas trocas de mensagens e eventos Ø Ação que não e de Comunica´ção Ação de comunicação
Diagrama de interação padrão regra de reação
Modelagem AOR interno Ø Diagrama de reação – Modelagem das ações e eventos de um agente Ø Diagrama de seqüência de reação – Descreve uma interação concreta com foco no agente Ø Diagrama de reação padrão – Define padrões de interação utilizando regras de reação
Diagrama de reação envia recebe evento mensagem recebe cria
Diagrama de reação padrão R 2: Quando a biblioteca central recebe um pedido de livro, ela tem que reagir ao pedido regra de reação ISMA
Direitos (rights) e deveres (duties) dos agentes internos tem o dever de cumprir com a promessa Tem o dever de receber a mensagem enviar mensagem Não tem o direito de enviar uma mensagem Tem o direito de enviar uma mensagem
Transformação de Modelos e UML
Transformação de Modelos e UML Ø Diagramas estendidos – Diagrama de case de uso -> Diagrama UER – Diagrama de classe Ø Propõe o uso de transformações aplicadas a gráficos para descrever o sistema antes e depois da execução de um caso de uso Etapa de requisitos (foca no caso de uso) Ø Etapa de analise (foca na troca de mensagem) Ø Etapa de projeto (foca na execução do agente) Ø
Mensagem x Operação Ø Mensagem: – Agentes enviam e recebem mensagens Ø Operação: – Agentes executam operações – Não são chamadas por outros agentes/objetos – São chamadas pelo agente para alcançar o objetivo Ø As mensagens recebidas são analisadas e o agente executa (ou não executa) uma operação de acordo com a mensagem
Fase de Requisitos (foco: caso de uso) Ø Diagrama de caso de uso Ø Diagrama de classe – Agentes entidades ativas – Agentes possuem atributos e responsabilidades Ø Diagrama de transformação – Transformações como conseqüência da ocorrência de um caso de uso Ø Diagrama de seqüência – Usado para complementar a descrição de casos de uso
Diagrama UER Ø Diagrama de caso de uso para modelar agentes e objetivos agente actor externo
Diagrama de classe agente objeto

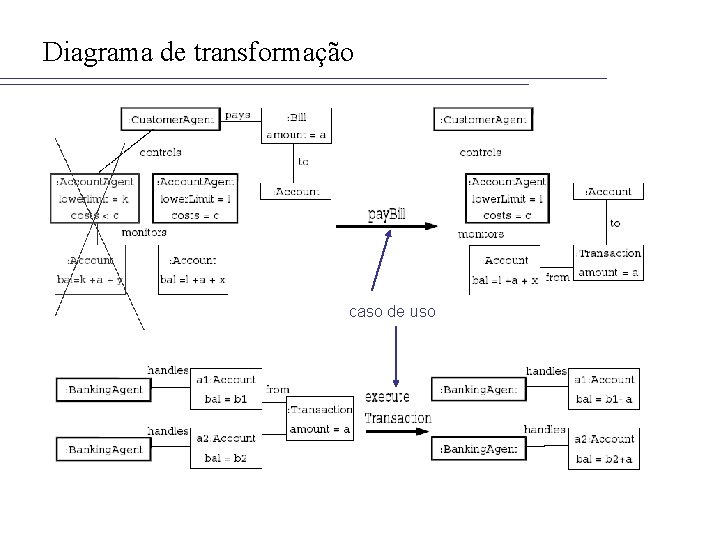

Diagrama de transformação caso de uso
Diagrama de seqüência
Fase de análise (foco: mensagens) Ø Modelo estrutural – Diagrama de classes – Especificam as mensagem dos agentes Ø Modelo funcional – Diagrama de transformação – Transformações decorrentes da aplicação de mensagens – Regras de transformação podem estar incompletas Ø Modelo dinâmico – Diagrama de seqüência – Descreve a comunicação associada a um protocolo – Reforça a semântica em relação ao diagrama da fase de requisitos
Diagrama de classe mensagem
Diagrama de seqüência
Fase de design (foco: operações) Ø Modelo estrutural – Diagrama de classes – Adiciona operações autônomas Ø Modelo funcional – Diagrama de transformação – Descreve a conseqüência da aplicação de uma operação Ø Modelo dinâmico – Diagrama de estado – Especifica a ordem de operações
Diagrama de classe operación
Diagrama de transformação operación
Diagrama de estado nome das operações
