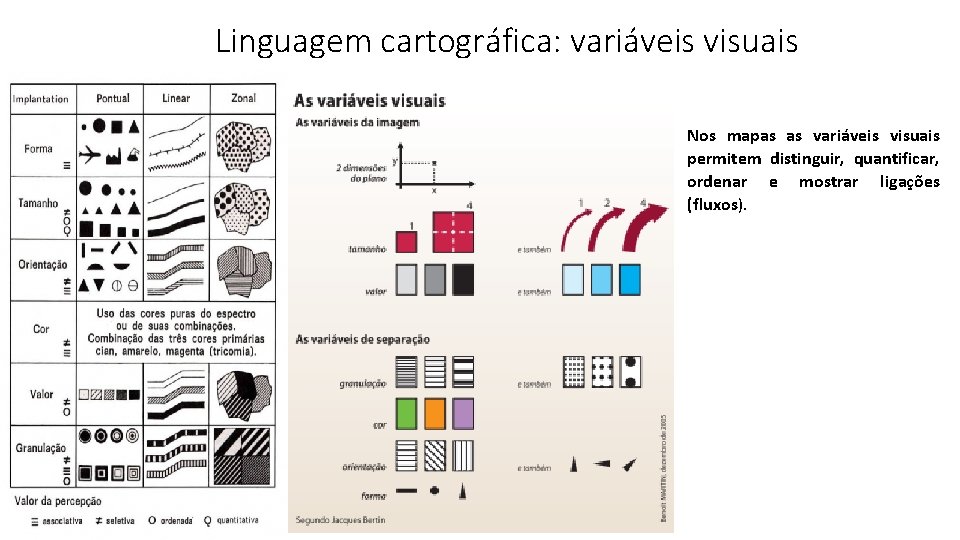

Linguagem cartográfica: variáveis visuais Nos mapas as variáveis visuais permitem distinguir, quantificar, ordenar e mostrar ligações (fluxos).

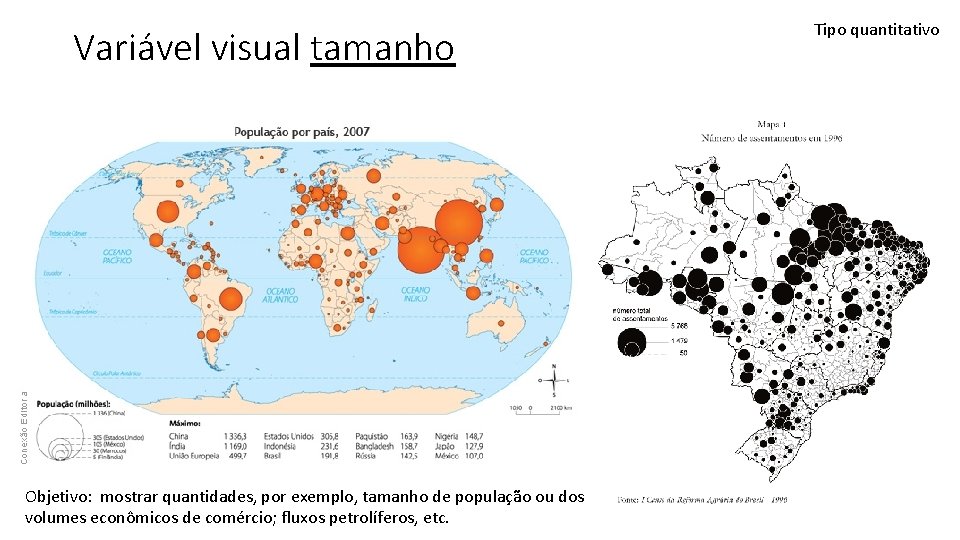

Variável visual tamanho Objetivo: mostrar quantidades, por exemplo, tamanho de população ou dos volumes econômicos de comércio; fluxos petrolíferos, etc. Tipo quantitativo

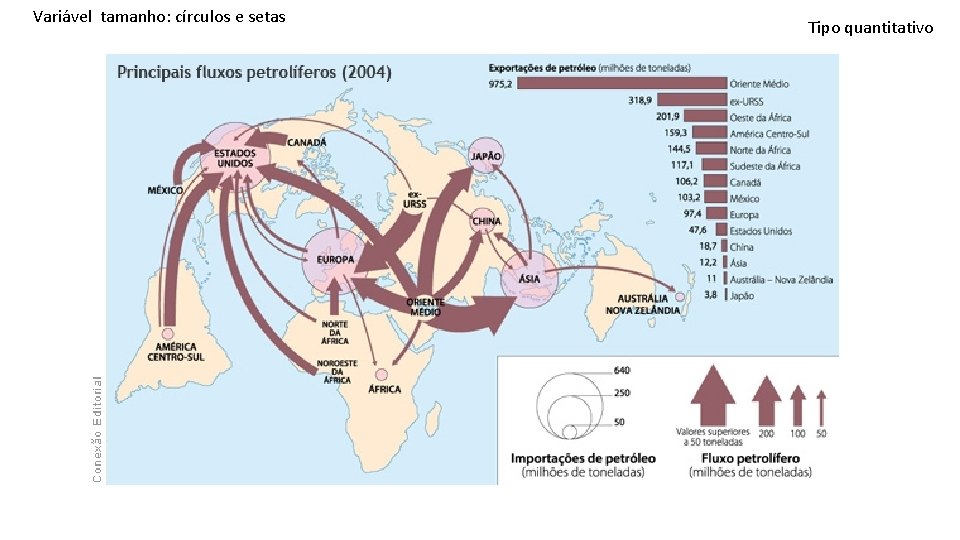

Variável tamanho: círculos e setas Tipo quantitativo

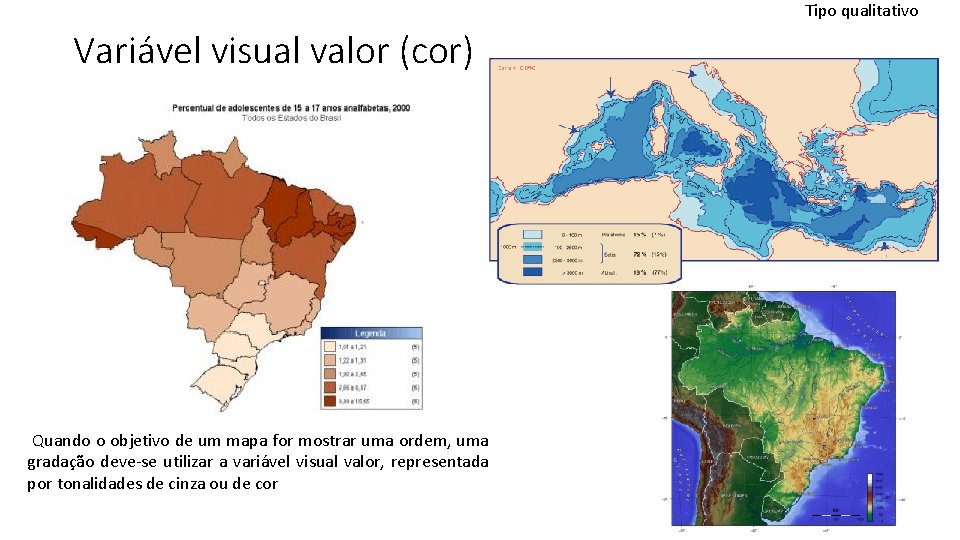

Tipo qualitativo Variável visual valor (cor) Quando o objetivo de um mapa for mostrar uma ordem, uma gradação deve-se utilizar a variável visual valor, representada por tonalidades de cinza ou de cor

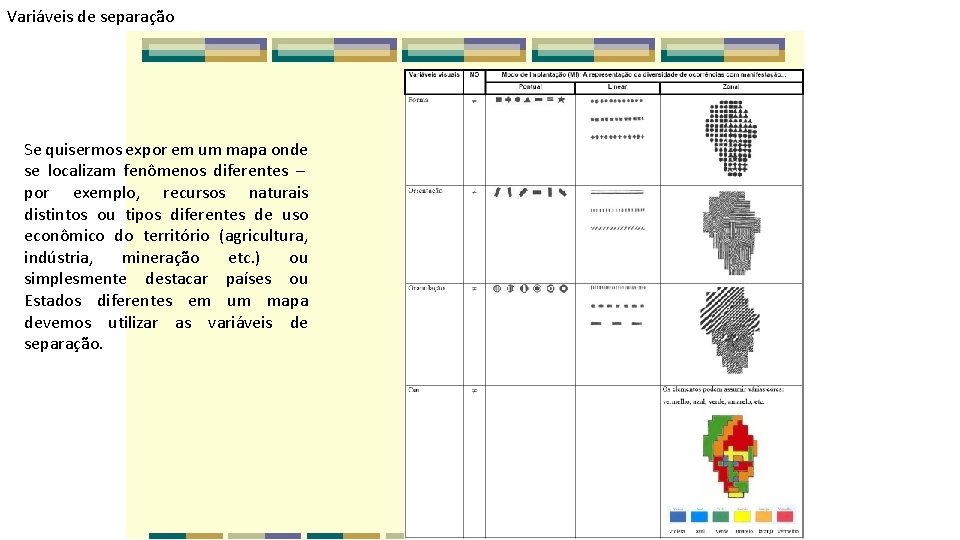

Variáveis de separação Se quisermos expor em um mapa onde se localizam fenômenos diferentes – por exemplo, recursos naturais distintos ou tipos diferentes de uso econômico do território (agricultura, indústria, mineração etc. ) ou simplesmente destacar países ou Estados diferentes em um mapa devemos utilizar as variáveis de separação.

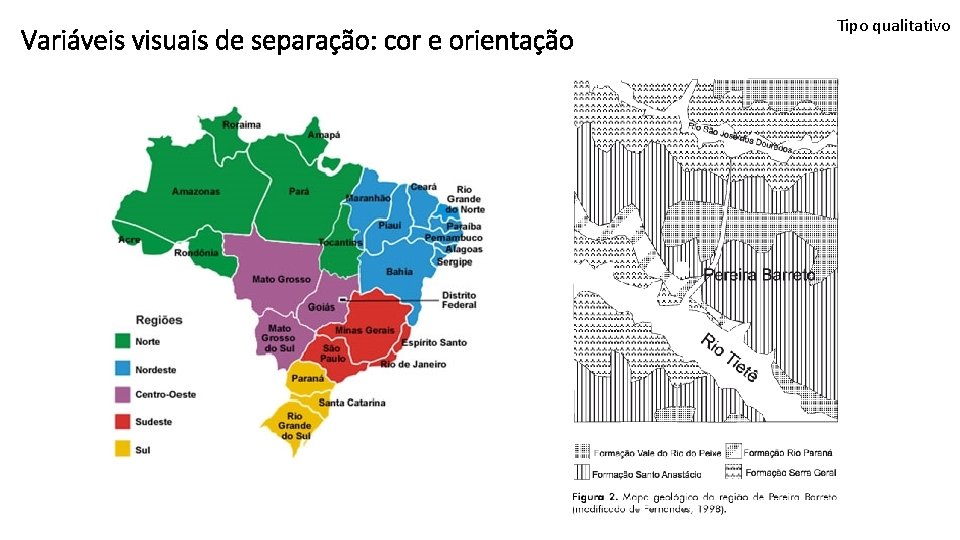

Variáveis visuais de separação: cor e orientação Tipo qualitativo

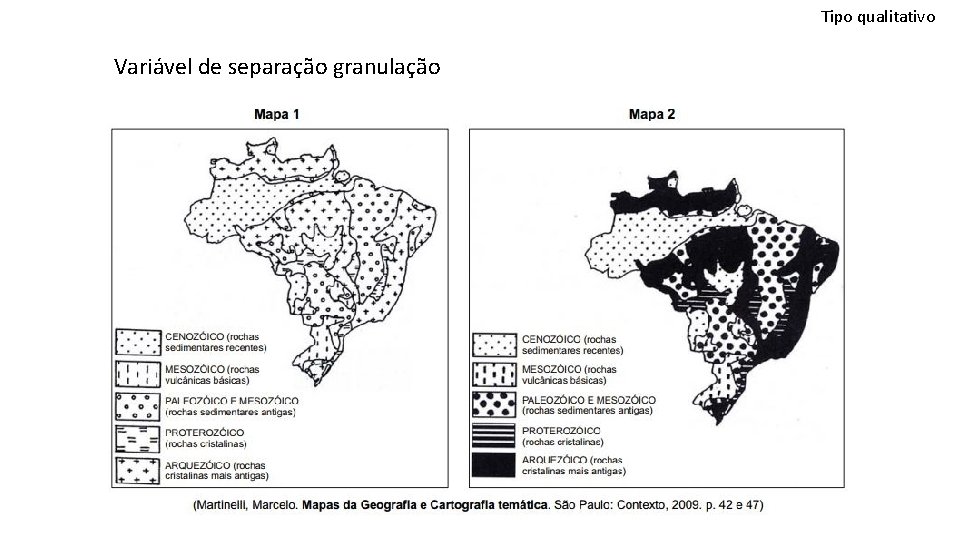

Tipo qualitativo Variável de separação granulação

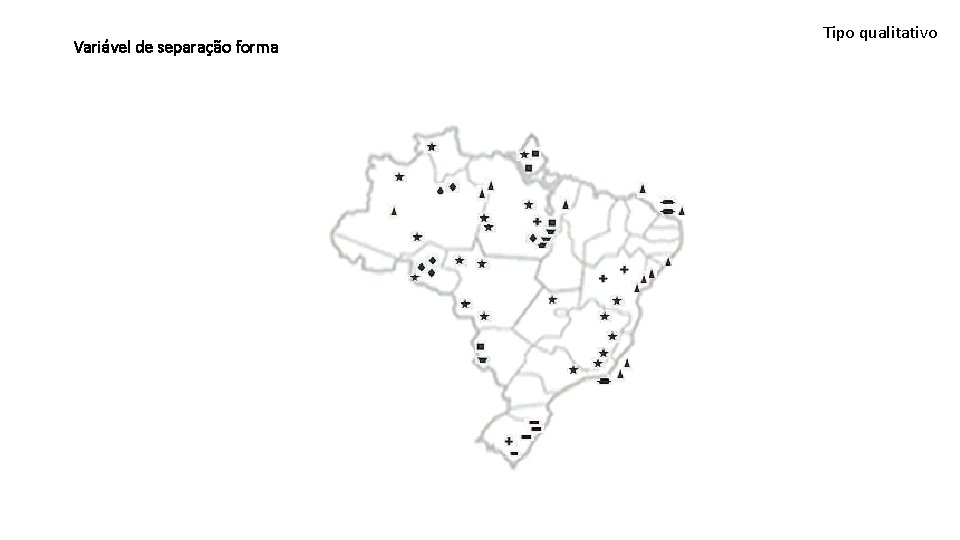

Variável de separação forma Tipo qualitativo

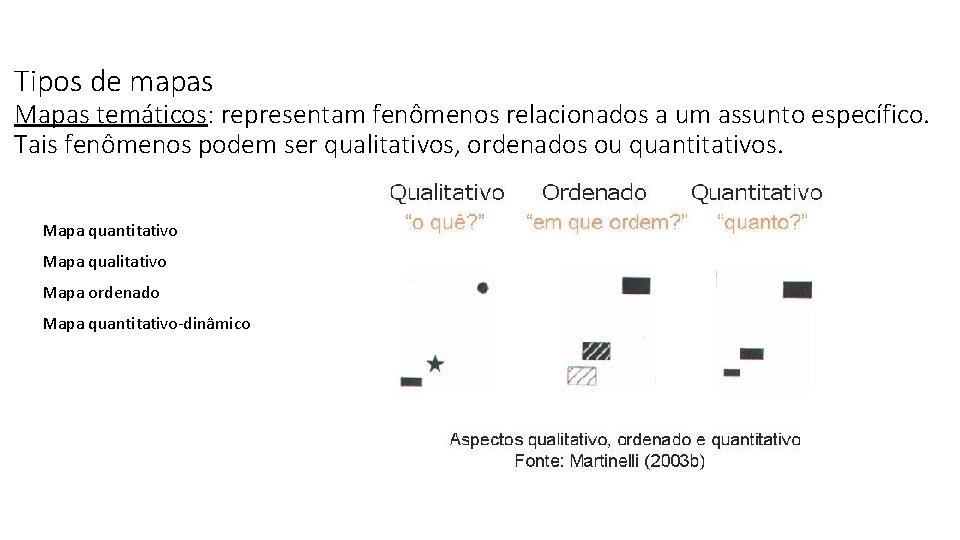

Tipos de mapas Mapas temáticos: representam fenômenos relacionados a um assunto específico. Tais fenômenos podem ser qualitativos, ordenados ou quantitativos. Mapa quantitativo Mapa qualitativo Mapa ordenado Mapa quantitativo-dinâmico

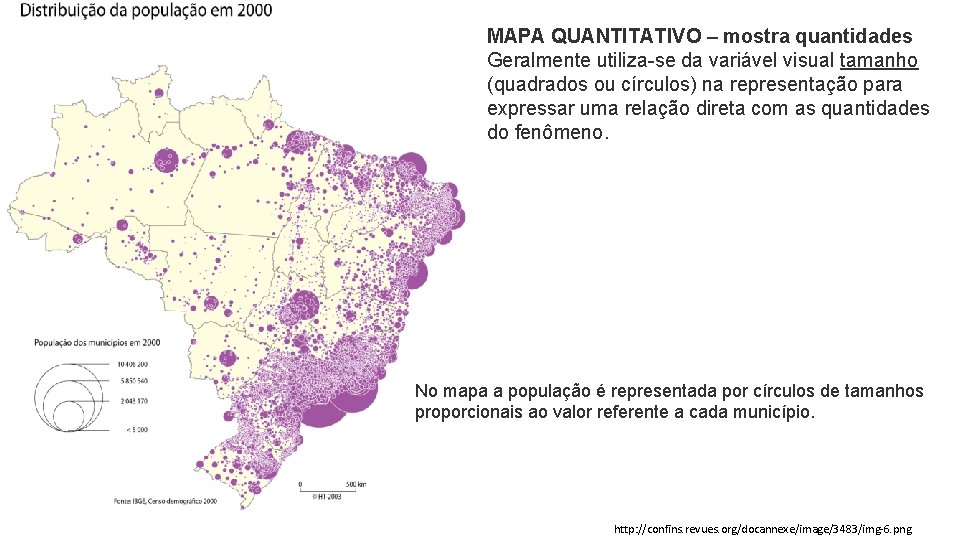

MAPA QUANTITATIVO – mostra quantidades Geralmente utiliza-se da variável visual tamanho (quadrados ou círculos) na representação para expressar uma relação direta com as quantidades do fenômeno. No mapa a população é representada por círculos de tamanhos proporcionais ao valor referente a cada município. http: //confins. revues. org/docannexe/image/3483/img-6. png

Mapa qualitativo - mostra relações entre localidades diferentes e as qualidades dessas relações. Cada formação vegetal é representada por uma cor diferente. As relações que existem são de diferença. Se os vários fenômenos estiverem representados por variáveis de separação, é por que se trata de um mapa qualitativo. No mapa ao lado a variável de separação empregada é COR

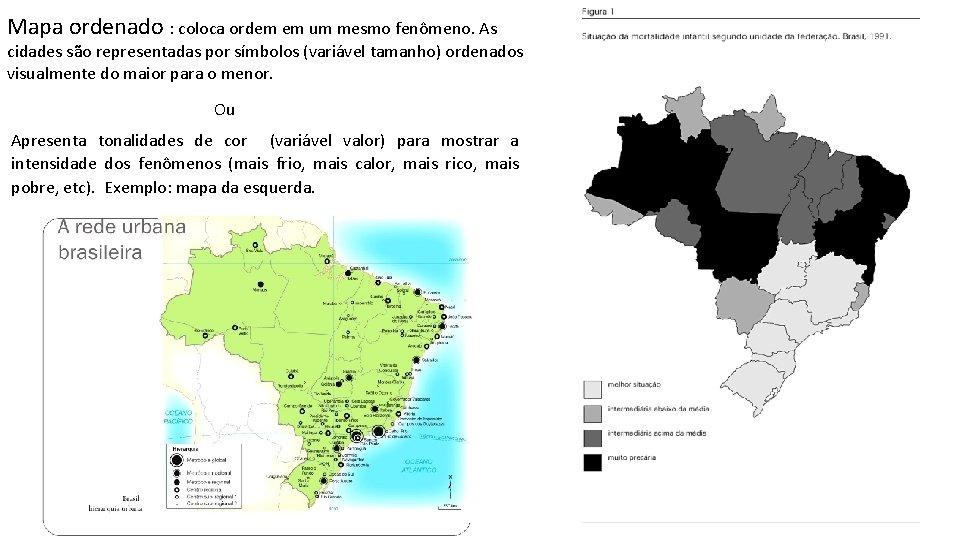

Mapa ordenado : coloca ordem em um mesmo fenômeno. As cidades são representadas por símbolos (variável tamanho) ordenados visualmente do maior para o menor. Ou Apresenta tonalidades de cor (variável valor) para mostrar a intensidade dos fenômenos (mais frio, mais calor, mais rico, mais pobre, etc). Exemplo: mapa da esquerda.

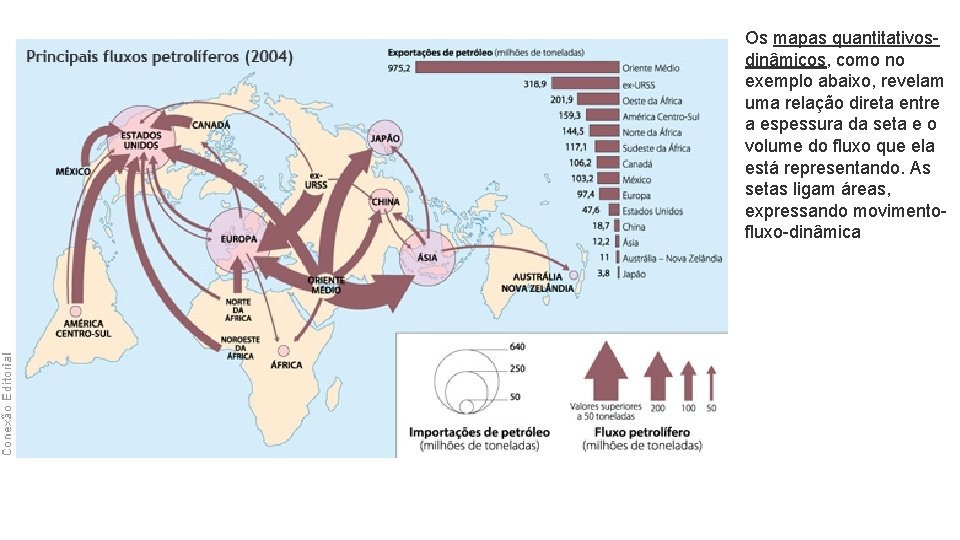

Os mapas quantitativosdinâmicos, como no exemplo abaixo, revelam uma relação direta entre a espessura da seta e o volume do fluxo que ela está representando. As setas ligam áreas, expressando movimentofluxo-dinâmica
