LIN 1720 Les outils de la phonétique

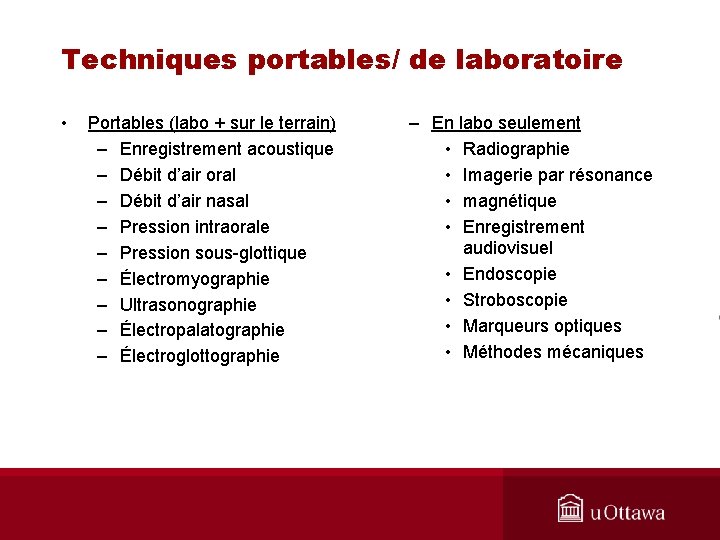

Techniques portables/ de laboratoire • Portables (labo + sur le terrain) – Enregistrement acoustique – Débit d’air oral – Débit d’air nasal – Pression intraorale – Pression sous-glottique – Électromyographie – Ultrasonographie – Électropalatographie – Électroglottographie – En labo seulement • Radiographie • Imagerie par résonance • magnétique • Enregistrement audiovisuel • Endoscopie • Stroboscopie • Marqueurs optiques • Méthodes mécaniques
Considérations expérimentales • Que veut-on évaluer? – Débit d’air oral (état du larynx: fermeture des cordes vocales) – Débit d’air nasal (fonctionnement du voile du palais) – Pression intra-orale (degré de constriction) – Degré de contact des cordes vocales – Modélisation des articulateurs, biofeedback articulatoire • En laboratoire ou sur le terrain? • Articulateurs internes ou externes? • L’ensemble de l’articulateur ou une zone, un point sur ce dernier? • Combien de mesures par seconde (précision temporelle)? • Ampleur des différences étudiées (précision spatiale)?

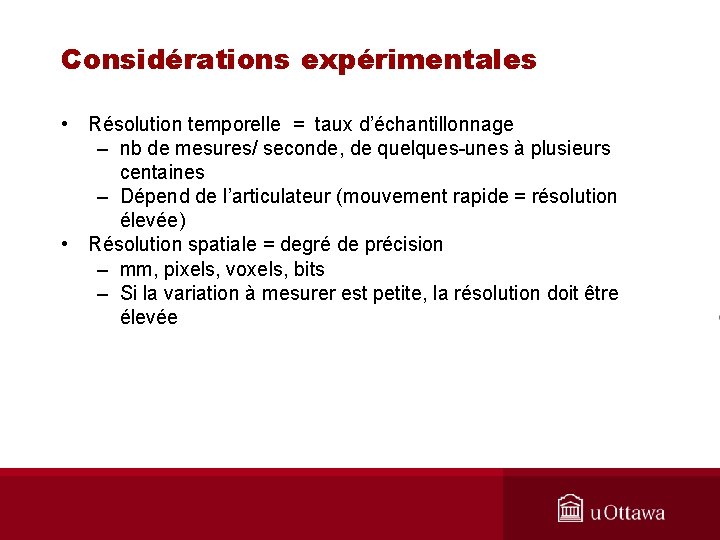

Considérations expérimentales • Résolution temporelle = taux d’échantillonnage – nb de mesures/ seconde, de quelques-unes à plusieurs centaines – Dépend de l’articulateur (mouvement rapide = résolution élevée) • Résolution spatiale = degré de précision – mm, pixels, voxels, bits – Si la variation à mesurer est petite, la résolution doit être élevée
Palatogramme • Photographie de l'empreinte de la langue sur la voûte palatine lors de la réalisation du son. Il permet de connaître très précisément le lieu d'articulation du son, mais aussi son mode articulatoire (le cas échéant, l'aperture), ainsi que l'articulateur. On le fait à l'aide d'un appareil photographique et d'un miroir placé à l'intérieur de la bouche après avoir prononcé le son. • On étend une substance gluante sur la langue du sujet puis on prend la photo
Linguogramme • Photographie de l'empreinte de la langue sur la voûte palatine lors de la réalisation du son. On le fait à l'aide d'un appareil photographique et d'un miroir placé à l'intérieur de la bouche après avoir prononcé le son. • On étend une substance gluante sur le palais du sujet puis on prend la photo
Palatographie Avantages • Bon marché • Portable • Simple Inconvénients • Un son à la fois • Pas utile pour les sons qui n’ont pas une articulation stable • Salissant et lent • Articulations peu naturelles • Difficile de quantifier les résultats
Electropalatographie (palatomètre) • Le sujet porte un palais de plastique équipé d’électrodes • Les électrodes sont activées lorsque la langue touche le palais • Un programme enregistre les résultats en temps réel
Électropalatographie Avantages • Précis et facilement quantifiable • Bonne résolution de temps • Ni trop invasif, ni trop déplaisant • Portable Inconvénients • Faible résolution spatiale • Les palais sont faits sur mesure – Un sujet = un palais • Pas idéal pour tous les points d’articulation – A partir du vélum, une majorité de sujets a des réflexes de contraction du pharynx
Mesure du débit d’air • Le sujet porte un masque où passe l’air sortant du nez et de la bouche • Des récepteurs mesurent le débit et la pression de l’air • Les résultats sont enregistrés sur ordinateur
Mesure du débit d’air Avantages • Précis et fiable • Bonne résolution de temps • Non invasif • Portable Inconvénients • Possibilité de fuites • Certains systèmes sont difficiles à calibrer

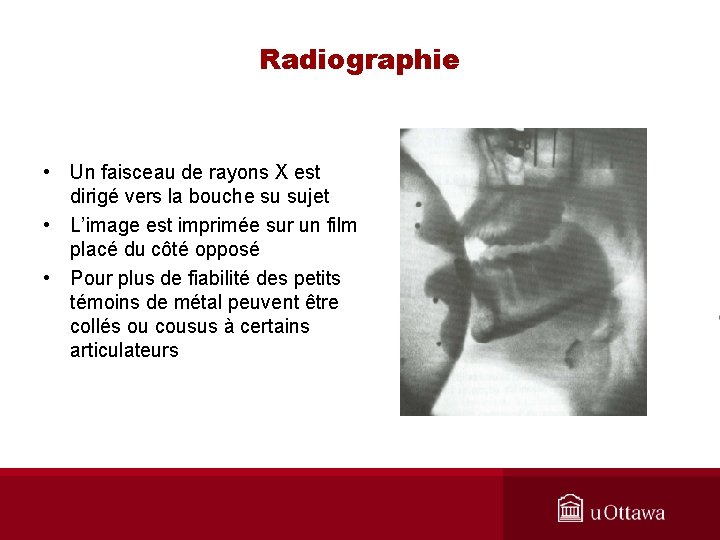

Radiographie • Un faisceau de rayons X est dirigé vers la bouche su sujet • L’image est imprimée sur un film placé du côté opposé • Pour plus de fiabilité des petits témoins de métal peuvent être collés ou cousus à certains articulateurs
Radiographie Avantages • Bonne résolution temporelle • Conduit vocal au complet • Plusieurs articulateurs en même temps • N’importe quel point d’articulation Inconvénients • Difficile à quantifier • Pas portable • Coûteux • Un radiologue doit être présent • Toxique
Imagerie par résonance magnétique • MRI: Magnetic Resonance Imaging – EMMA: Electromagnetic midsagittal articulometer (2 D) – EMA: Electro-magnetic articulometer (3 D) • Des ondes magnétiques rebondissent sur les os et les tissus et sont enregistrées
Imagerie par résonance magnétique Avantages • Conduit vocal au complet • Articulateurs multiples, n’importe quel point d’articulation • Non invasif, non toxique Inconvénients • Très faible résolution temporelle (8 -9 images par seconde) • Résolution spatiale moyenne • Très coûteux à l’achat • Non portable

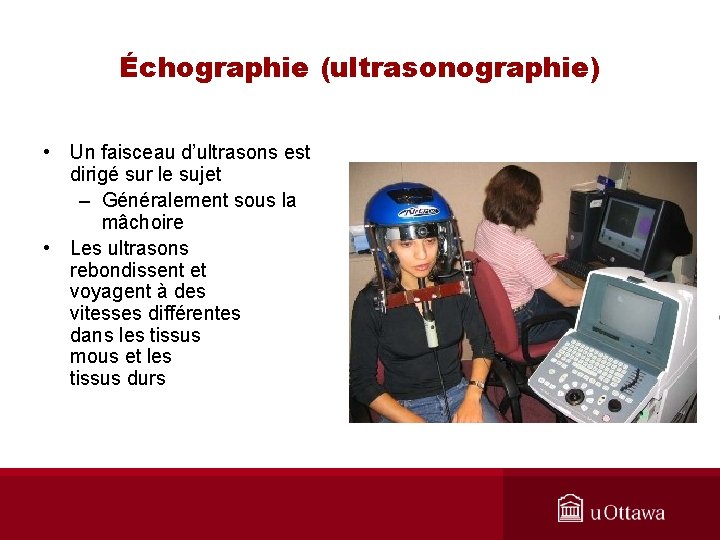

Échographie (ultrasonographie) • Un faisceau d’ultrasons est dirigé sur le sujet – Généralement sous la mâchoire • Les ultrasons rebondissent et voyagent à des vitesses différentes dans les tissus mous et les tissus durs
Échographie (ultrasonographie)
Échographie (ultrasonographie) Avantages • Assez bonne résolution spatiale • Portable • Pas trop cher • Pas invasif Inconvénients • Faible résolution temporelle (30 -60 images par seconde) • Seulement quelques articulateurs • Seulement les tissus mous (langue) donc points coronal, palatal et vélaire • La tête du sujet doit être maintenue en place • Pas d’information sur les articulateurs passifs
Électromyographie • Mesure l’activité électrique dans les muscles • Des électrodes sont insérés dans les muscles étudiés – Peuvent être placés sur la peau, mais beaucoup moins fiable • Peut être réalisé sur n’importe quel muscle, si un chirurgien peut l’atteindre
Électromyographie Avantages • En temps réel • Très précis (résultats pour chaque muscle) Inconvénients • Très invasif (anesthésie nécessaire) • Un chirurgien doit procéder à l’opération • Langage plus ou moins naturel – Inconfortable – Des fils électriques vont des électrodes aux instruments de mesure • Non portable
Laryngoscopie • Le larynx est filmé (exemple) – Un mirroir est placé dans la gorge ou – Un faisceau de fibre optique est inséré dans les fosses nasales

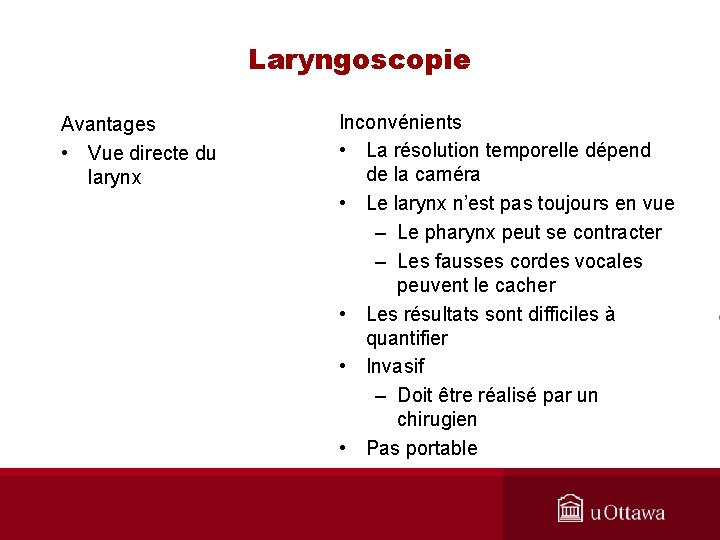

Laryngoscopie Avantages • Vue directe du larynx Inconvénients • La résolution temporelle dépend de la caméra • Le larynx n’est pas toujours en vue – Le pharynx peut se contracter – Les fausses cordes vocales peuvent le cacher • Les résultats sont difficiles à quantifier • Invasif – Doit être réalisé par un chirugien • Pas portable
Électroglottographie (EGG) • Des électrodes sont placés de chaque côté du cou (larynx) • Les électrodes mesurent l’activité la conductivité de la glotte – Glotte ouverte = faible conductivité – Glotte fermée = forte conductivité
Électroglottographie Avantages • Bon marché • Pas invasif • Portable • Rapide Inconvénients • Pas toujours facile à calibrer • Résultats parfois peu fiables • Les électrodes ne doivent pas glisser
Spectrogrammes • Représentation visuelle des ondes sonores – Occlusives, fricatives et sonantes – Voisement – Formants
Spectrogrammes • Praat – Tutoriel
