La lavagna digitale è una periferica del computer

La dimensione dell’area che consigliamo è non inferiore ai 77 pollici

Si può interagire direttamente sulla superficie con il tocco della mano, o attraverso delle apposite penne

Si distinguono diverse tecnologie: - Resistiva (Smart & Sahara touch board) - Elettromagnetica (Promethean e Interwrite) - Infrarossi (Hitachi) - Infrarossi e ultrasuoni (Mimio & Sahara cleverboard)

Resistiva La lavagna interattiva è rivestita da diversi strati di membrana "flessibile" e "conduttiva". Il substrato base, normalmente in vetro, è ricoperto da uno strato di materiale conduttivo sul quale poggia la prima membrana e una seconda membrana, ricoperta del medesimo materiale conduttivo ed alimentato. Quando la membrana superiore viene premuta, si flette e causa il contatto degli strati conduttivi con il substrato base. Il segnale deirvante da questo contatto elettrico viene inviato al computer che lo decodifica in termini di coordinate X e Y così determina esattamente la posizione del tocco sulla superficie della lavagna. SMART Smarttech. com

Elettromagnetica Una penna speciale digitale contiene un "transponder" (un chip localizzatore simile ad un GPS) che emette un segnale elettrico qundo entra in contatto con la griglia digitalizzata della lavagna interattiva. Il computer decodifica il seganale come coordinate X e Y che esprimono la la posizione della penna sullla lavagna. L'interazione funziona solo con la penna in dotazione ed associata alla lavagna. INTERWRITE Le varianti : Attiva: la penna contiene un transponder alimentato da una pila in modo da avere un segnale bi-direzionale (più veloce) Passiva: la penna contiene una "bobina" che chiude il circuito elettrico a contatto con la lavagna elettrizzata (più lento) einstruction. com

A triangolazione la lavagna interattiva è una superficie inerte sulla quale "viaggiono" una serie di onde acustiche superficiali, raggi infrarossi o laser a bassa potenza. La propagazione avviene tramite un'emettitore posto su un lato della lavagna interattiva ed un ricevitore dall'altro lato in modo da creare una matrice "attiva" che copre l'intera superficie. Quando una penna speciale digitale, che contiene un "transponder" (un chip localizzatore simile ad un GPS) e che emette un segnale, interferisce con la matrice "attiva" la sua posizione viene triangolata ed inviata al computer in termini di coordinate X e Y in modo da determinare la posizione precisa della penna. HITACHI Hitachisoft. de/en

Dita o penna? Modalità touchscreen in ogni sua azione l’insegnante impegna, in modo forte, la propria gestualità: selezionando icone, evidenziando oggetti di interesse, aprendo finestre. Il sistema è infatti in grado di rilevare il contatto con lo schermo e di ricavarne l’esatta posizione. Queste LIM non sono molte (Hitachi e Smart) per adesso solo Hitachi supporta il “multi touch”, il tocco simultaneo di due dita per ingrandire, ruotare o spostare gli oggetti come sull’i. Phon Modalità pennarello in linea di continuità con prassi e/o abitudini consolidate, è la modalità più utilizzata. Il pennarello permette di disegnare, con vari tipi di colore e spessore, forme linea, figure geometriche, testo a mano libera, annotazioni, consente; consente la correzione o l’evidenziazione di elementi già inseriti sullo schermo. la penna è usata con una duplice funzione: come penna elettronica da un lato e dall’altro, come mouse per interagire col computer.

Tecnologie a confronto Elettromagneti Resistiva ca Triangolazio ne Velocità di risposta in modalità Ottimo (Attiva), Buono "touchscreen" interattivo Buono (Passiva) Ottimo Risoluzione, linearità e sensibilità al tocco Buono Ottimo Buono Robustezza (impatti violenti, atti vandalici, graffi, solventi) Buono No Ottimo Penna speciale necessaria Si No Si Visibilità con proiettore (luminosità) Ottimo (Polarizzato), Ottimo Buono (Standard) Funzionamento lavagna tradizionale Limitato No Si

Modalità di proiezione Per la restituzione dell’immagine del computer collegato alla LIM vengono utilizzate diverse modalità. La retroproiezione: il proiettore è posto dietro la superficie interattiva che deve rispondere ad adeguate caratteristiche di trasparenza. In questa configurazione la LIM incorpora l’apparato di proiezione in una struttura simile a un televisore di grandi dimensioni. La proiezione frontale: viene utilizzato un normale videoproiettore collegato al pc.

I PROIETTORI - Focale corta - almeno 1500 Ansi. Lumen - Staffa dal muro

la lim senza la lim In alcuni casi è possibile utilizzare qualsiasi superficie: in questo caso la LIM è costituita da un sistema esterno di rilevamento che trasforma in un sistema touch una parete, uno schermo di proiezione o un qualsiasi altro piano sul quale è possibile proiettare l’immagine del computer. Es videoproiettore Epson, il 450 wi, a focale ultra corta (con una sporgenza di meno di 50 cm): basta disporre di una superficie di proiezione e del pennarello elettronico interagire con questa LIM. Il telecomando della Whi + un pennarello elettronico + un videoproiettore come soluzione “casalinga”

Driver e connessioni Per collegare il portatile alla LIM si usa un la LIM deve essere collegata a cavo USB. un personal computer che elabora l’input ricevuto per rilevare la posizione dello stilo sullo schermo. ora dobbiamo collegare il portatile al Lo scambio dei dati avviene di proiettore: Si usa un cavo VGA norma utilizzando una interfaccia di tipo USB o seriale o, in modalità wireless, una scheda bluetooth. La LIM viene riconosciuta dal sistema operativo come una periferica Human Interface Device (HID) configurabile utilizzando i driver che vengono forniti unitamente ad essa.

Accessori Alcuni tra i produttori offrono anche altri dispositivi per la didattica: - Risponditori - Tavolette interattive - Monitor interattivi (una sorta di lavagne portatili)

RISPONDITORI Permettono di interagire con alcune funzioni del software consentendo test e questionari. Interagiscono attraverso: - tecnologia bluetooth - radiofrequenze o infrarossi

TAVOLETTE INTERATTIVE Permettono di interagire a distanza usando un “simulacro” portatile di lavagna. Interagiscono attraverso tecnologia bluetooth

MONITOR INTERATTIVI È un monitor su cui è possibile interagire con lo un apposito stilo. Sono una sorta di lavagne da tavolo, collegabili contemporaneamente o alternativamente ad una lavagna.

Il software per la LIM La LIM è dotata di software per creare presentazioni e lezioni multimediali Sono software proprietari e salvano in formati proprietari hanno in comune alcuni elementi caratteristici: - uno stage bianco in cui poter scrivere con la penna digitale in modo analogo all’utilizzo di pennarelli sulle lavagne bianche; - una libreria di immagini, filmati e animazioni da utilizzare - alcuni strumenti che permettono di attivare funzioni come la scrittura con tratti e colori differenti, la tracciatura di forme geometriche solide o vuote, l’attivazione di una tastiera virtuali e molti altri Permette di utilizzare tutti i software presenti sul computer, con le mani e le penne digitali agendo direttamente sulla superficie della lavagna. E’ possibile utilizzare specifici software didattici,

Smart Notebook- SMArt. Tech Si scarica da interner (versione di prova di 30 giorni) Occorre Registrare la lavagna Per Ottenere il codice Attivare il sw con il codice ottenuto (

Smart Notebook Express

Active Inspire - Promethean Si scarica da interner (versione di prova di 60 giorni) Attivare il sw con il codice ottenuto

Workspace- Interwrite 1. 2. 3. Si scarica da interner (versione di prova di 30 giorni) Attivare il sw con il codice ottenuto Versione Tablet

Star. Board Hitachi 1. 2. Si scarica da interner (versione di prova di 30 giorni) Attivare il sw con il codice ottenuto

Santokè Software libero Installabile su Lim e tablet

Il settings C’è una prima regola : utilizzare la lavagna digitale direttamente in classe. collocazione ottimale il posizionamento/installazione della lavagna a muro, accanto alla cattedra e lontana dalla luce del sole, ad un’altezza adeguata per consentirne l’utilizzo anche da parte degli studenti; uno spazio adeguato davanti alla lavagna per poter compiere con scioltezza i movimenti e le azioni sulla superficie; il montaggio del proiettore, mediante staffa, a parete sopra la LIM, la collocazione del pc sulla cattedra o comunque vicino alla lavagna, per consentire, eventualmente, di intervenire agevolmente sulla tastiera da parte di chi è alla lavagna. La disposizione dei banchi Le funzionalità della lavagna interattiva in aula sono pensate per favorire l’interazione col gruppo, coi compagni e l’insegnante. Dato che la lavagna è uno strumento destinato alla visualizzazione e al lavoro di gruppo, il setting migliore nell’aula è dato dalla disposizione dei banchi a ferro di cavallo, in maniera da facilitare la partecipazione alle attività della LIM, da collocare in tal caso al centro della parete.

Software freeware Pointofix http: //www. pointofix. de/ Software freeware, liberamente scaricabile; traduzione anche in lingua italiana. http: //www. pointofix. de/images/download. png Open Whiteboard http: //sourceforge. net/projects/openwhiteboard/ Applicativo open source per lavagne interattive, sviluppato dalla comunità sourceforge e distribuito con licenza AFL - Academic Free License. Whyteboard https: //launchpad. net/whyteboard Software che consente l’annotazione di PDF, Post. Script e diversi formati di immagine con gli strumenti di disegno comuni (penna, rettangoli, ellissi, testo). Linktivity presenter http: //www. linktivity. com/presenter. html Strumento utile per tenere una lezione, poiché consente di intervenire graficamente su qualsiasi documento (foglio Word, Excel, presentazione Power. Point o altro) aperto sul proprio PC. Smoothboard http: //www. smoothboard. net/ Un software che rende interattiva qualsiasi superficie con l'uso del wiimote, il telecomando che fa parte del kit per la consolle Wii. Scriblink www. scriblink. com Lavagna interattiva free online basata su tecnolo

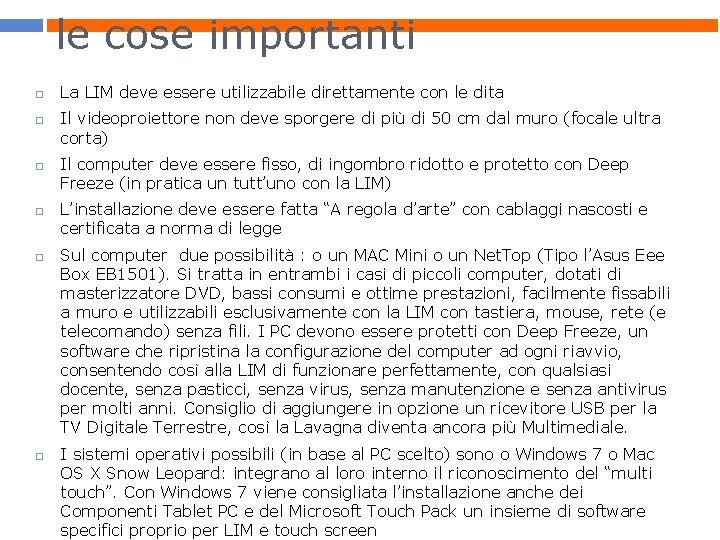

le cose importanti La LIM deve essere utilizzabile direttamente con le dita Il videoproiettore non deve sporgere di più di 50 cm dal muro (focale ultra corta) Il computer deve essere fisso, di ingombro ridotto e protetto con Deep Freeze (in pratica un tutt’uno con la LIM) L’installazione deve essere fatta “A regola d’arte” con cablaggi nascosti e certificata a norma di legge Sul computer due possibilità : o un MAC Mini o un Net. Top (Tipo l’Asus Eee Box EB 1501). Si tratta in entrambi i casi di piccoli computer, dotati di masterizzatore DVD, bassi consumi e ottime prestazioni, facilmente fissabili a muro e utilizzabili esclusivamente con la LIM con tastiera, mouse, rete (e telecomando) senza fili. I PC devono essere protetti con Deep Freeze, un software che ripristina la configurazione del computer ad ogni riavvio, consentendo così alla LIM di funzionare perfettamente, con qualsiasi docente, senza pasticci, senza virus, senza manutenzione e senza antivirus per molti anni. Consiglio di aggiungere in opzione un ricevitore USB per la TV Digitale Terrestre, così la Lavagna diventa ancora più Multimediale. I sistemi operativi possibili (in base al PC scelto) sono o Windows 7 o Mac OS X Snow Leopard: integrano al loro interno il riconoscimento del “multi touch”. Con Windows 7 viene consigliata l’installazione anche dei Componenti Tablet PC e del Microsoft Touch Pack un insieme di software specifici proprio per LIM e touch screen
