LIJEVANJE U PIJESAK KLASIFIKACIJA POSTUPAKA LIJEVANJA UDJELI POJEDINIH

LIJEVANJE U PIJESAK

KLASIFIKACIJA POSTUPAKA LIJEVANJA

UDJELI POJEDINIH POSTUPAKA LIJEVANJA

LIJEVANJE U PIJESAK • • • najrašireniji postupak lijevanja primjenjiv za lijevanje gotovo svih materijala dimenzije odljevaka mogu biti od malih do vrlo velikih veličine serija od jednog komada do milijunskih serija koristi se kalup izrađen od kalupne mješavine

KALUPNA MJEŠAVINA osnovni materijal kremeni pijesak kvarcni pijesak (olivinski, cirkonski, kromitni)) + vezivo + glina (kaolinska, bentoitna) cement vodeno staklo fenolne i furanske smole dodaci kameni ugljen grafit koksni prah smola • tipična mješavina: 90% pijeska, 3% vode, 7% gline i dodaci • potrebna svojstva: čvrstoća, propusnost, vatrootpornost, oblikovljivost, rasipljivost, ekomoničnost i jednostavnost nabave

OSNOVNA OBILJEŽJA KALUPA pojilo Kalup: donjak+gornjak Kalupnik – posuda, okvir čaška spust gornjak Razdjelna linija – linija koja razdvaja gornjak i donjak linija dijeljenja Model – kalupna šupljina Jezgra- oblikuje unutrašnjost odljevka razvodnik donjak Uljevni sustav – čaška, spust, razvodnik, ušće Pojilo – izvor taline kako bi se nadoknadio materijal jer tijekom skrućivanja dolazi do smanjenja volumena jezgra ušće

POSTUPAK IZRADE ODLJEVAKA U PJEŠĆANOM KALUPU NACRT IZRATKA

POSTUPAK IZRADE ODLJEVAKA U PJEŠĆANOM KALUPU GOTOV IZRADAK JEZGRA MODEL

POSTUPAK IZRADE ODLJEVAKA U PJEŠĆANOM KALUPU dvodjelni model uljevni sustav model sa uljevnim sustavom

POSTUPAK IZRADE ODLJEVAKA U PJEŠĆANOM KALUPU

POSTUPAK IZRADE ODLJEVAKA U PJEŠĆANOM KALUPU GOTOVI ODLJEVAK

PROIZVODNI PROCES U LJEVAONICI

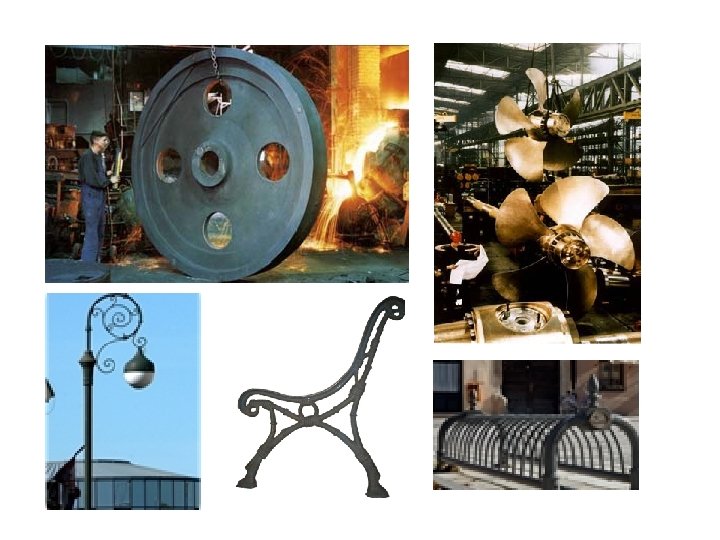

PRIMJERI ODLJEVAKA
