Ligas de Cobre Magnsio Cobalto Nquel e Superligas
Ligas de Cobre, Magnésio, Cobalto, Níquel e Superligas. Ana Letícia Colombo Carolina Sabioni Douglas da Silva
Sumário da aula § Cobre e suas ligas ; § Magnésio e suas ligas; § Níquel e suas ligas; § Superligas; 1. Superligas de Ferro-Níquel 2. Superligas de Níquel 3. Superligas de Cobalto Processamento e Manufatura de Metais 1
Cobre e suas Ligas
Cobre § O Cobre e suas ligas são o terceiro metal mais utilizado no mundo, perdendo apenas para os aços e para o alumínio e suas ligas. § Características Principais do Cobre: § § § § § Densidade: 8, 96 g/ cm 3 ( 20°C); Ponto de Fusão: 1083°C; Ponto de Ebulição: 2595°C; Coeficiente de dilatação térmica linear: 16, 5 x 10 -6 cm/cm/°C (20°C); Resistividade elétrica: 1, 673 x 10 -6 ohm. cm (20°C); Condutividade elétrica: 101% IACS à 20°C; Calor específico: 0, 0912 cal/g/°C (20°C); Calor latente: 50, 6 cal/g; Forma cristalina: Cúbica de faces centradas. Processamento e Manufatura de Metais 1
Cobre § Cobre comercialmente puro: § As característica técnica mais importante para o cobre puro é sua condutividade elétrica. Processamento e Manufatura de Metais 1
Cobre § O cobre é normalmente usado em sua forma pura. § Pode também combinar com outros metais para produzir uma enorme variedade de ligas. § Cada elemento adicionado ao cobre permite obter ligas com diferentes características tais como: • maior dureza; • resistência a corrosão; • resistência mecânica, • usinabilidade; • obter uma cor especial para combinar com certas aplicações. Processamento e Manufatura de Metais 1
Cobre § Cobre recozido: • padrão de condutibilidade (100%); • compatível com conexões, soldas (flexibilidade, resistência mecânica e a corrosão); • combina resistência e ductibilidade. § Barras e laminados: • resistência a corrosão; • resistência elástica a compressão; • soldabilidade; • bom condutor de calor. Processamento e Manufatura de Metais 1
ALPACAS Principais Ligas do Cobre Zn COBRE ALUMÍNIO CUPRONÍQUEL Al Ni COBRE Sn Zn BRONZE LATÃO Processamento e Manufatura de Metais 1
Liga Cobre e Zinco § Cobre e Zinco (Latão): § A composição de Zinco varia de 5% a 50%. Processamento e Manufatura de Metais 1
Liga Cobre e Zinco § Influência do Zn: § Aumenta a resistência mecânica; § Baixo o ponto de fusão; § Baixo custo. § Fase α CFC, dúctil e tenaz; � § Fase ß CCC, mais resistente; Processamento e Manufatura de Metais 1
Liga Cobre e Zinco § A resistência à tração aumenta com o teor de Zn e a resistência à corrosão diminui; � § A partir de 30% de Zn a ductilidade começa a diminuir; § Até 37% de Zn fase α (latões α); § 37 - 45% de Zn fases α e ß (latões α + ß); § 46 - 50% de Zn fase ß (latões ß) § Acima de 50% de Zn começa a precipitar a fase γ que é quebradiça; Processamento e Manufatura de Metais 1
Liga Cobre e Zinco Aplicações do Latão § Esta liga é utilizada em moedas, medalhas, bijuterias, radiadores de automóvel, ferragens, cartuchos, diversos componentes estampados e conformados etc. Processamento e Manufatura de Metais 1
Liga Cobre e Estanho § Cobre e Estanho (Bronze): § A composição de Estanho pode chegar a 20%. Processamento e Manufatura de Metais 1
Liga Cobre e Zinco § Fase α CFC, dúctil e tenaz; § Fase γ é mais dura. § Características gerais do Bronze: § �Elevada resistência à corrosão; § �A dureza e a resistência mecânica aumentam com o teor de Sn; § A partir de 5% de Sn a ductilidade diminui. Processamento e Manufatura de Metais 1
Liga Cobre e Zinco § É utilizado em tubos flexíveis, torneiras, varetas de soldagem, válvulas, buchas, engrenagens etc. Processamento e Manufatura de Metais 1
Liga Cobre e Alumínio § Cobre e Alumínio: § Características gerais: § Esta liga normalmente contém mais de 10% de alumínio. Processamento e Manufatura de Metais 1
Liga Cobre e Alumínio Microestrutura de liga Cu- 9%, 2% Al no estado bruto de fusão. Fase α (clara) precipitada com eutetoide α + γ 2. Microestrutura de liga Cu -9%, 2% Al após homogeneização a 600°C: fase nucleada. Processamento e Manufatura de Metais 1
Liga Cobre e Alumínio § Características gerais da liga Cu – Al: § As ligas possuem boa resistência à corrosão; § É utilizada em peças para embarcações, trocadores de calor, engrenagens. Hélice Buchas Processamento e Manufatura de Metais 1
Liga Cobre e Níquel § Cobre e Níquel (Cuproníquel): § O conteúdo de níquel pode variar de 10% a 30%. Processamento e Manufatura de Metais 1
Liga Cobre e Níquel § Apresentam excelente resistência à corrosão, especialmente à água do mar; � § São dúcteis, � § Permanecem monofásicas para qualquer composição, §� Podem ser trabalhadas a frio e à quente; � § Algumas ligas apresentam resistividade independente da temperatura (aplicações em resistência elétrica) § A medida que aumenta o teor de Ni aumenta a dureza, a resistência mecânica e o limite a fadiga; § Nas ligas comerciais o teor de Ni varia de 5 - 45% § A maioria das ligas Cuproníqueis contém Fe e Mn em teores em torno de 2%, para elevar a resistência à corrosão. Processamento e Manufatura de Metais 1
Liga Cobre e Níquel § É utilizada em cultivos marinhos, moedas, bijuterias, armações de lentes. Processamento e Manufatura de Metais 1

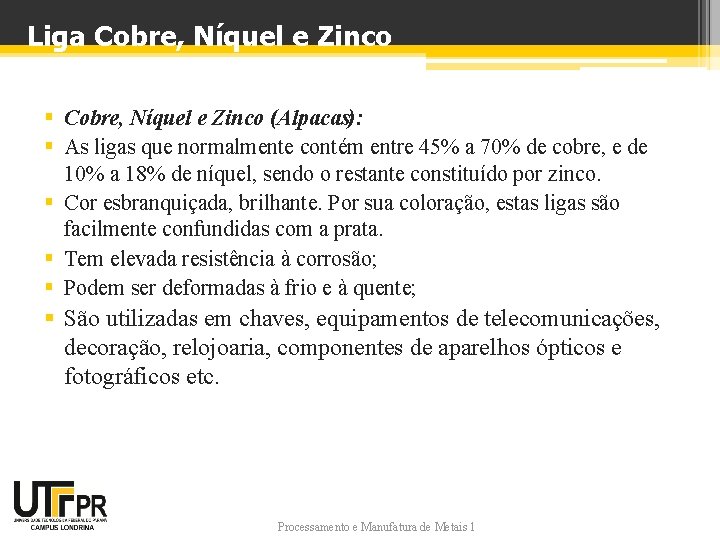

Liga Cobre, Níquel e Zinco § Cobre, Níquel e Zinco (Alpacas): § As ligas que normalmente contém entre 45% a 70% de cobre, e de 10% a 18% de níquel, sendo o restante constituído por zinco. § Cor esbranquiçada, brilhante. Por sua coloração, estas ligas são facilmente confundidas com a prata. § Tem elevada resistência à corrosão; § Podem ser deformadas à frio e à quente; § São utilizadas em chaves, equipamentos de telecomunicações, decoração, relojoaria, componentes de aparelhos ópticos e fotográficos etc. Processamento e Manufatura de Metais 1
Liga Cobre, Níquel e Zinco § São utilizadas em chaves, equipamentos de telecomunicações, decoração, relojoaria, componentes de aparelhos ópticos e fotográficos etc. Processamento e Manufatura de Metais 1
Magnésio e suas Ligas
Magnésio § É um metal com coloração cinza prateada, quando exposto ao sol perde seu brilho. Possui ótima relação resistência /peso. § A sua elevada reatividade é uma das razões pela qual a produção de magnésio requer grande quantidade de energia. § Metade do magnésio produzido é usado diretamente nas ligas de alumínio para melhoria das suas propriedades mecânicas. Processamento e Manufatura de Metais 1
Propriedades do Magnésio Processamento e Manufatura de Metais 1
Comparação da densidade do Magnésio com outros elementos Processamento e Manufatura de Metais 1
Ligas de Magnésio § Essa ligas são tratadas termicamente para melhorar suas propriedades mecânicas. § O tipo de tratamento térmico depende da composição e a forma (fundido ou forjado)e também das condições de serviços possíveis. § Pode ser forjado, laminado, extrudado e fundidos. Processamento e Manufatura de Metais 1
Processamento das ligas de Magnésio § As ligas de magnésio são produzidas por quase todos os métodos convencionais de fundição, principalmente fundição em areia injetada, e em coquilha. § Dependendo do tipo de peça, aplicação, propriedades da própria liga , é feita a escolha da técnica de fundição apropriada. § Logo a produção dessa liga por fundição injetada é responsável por cerca de 90% da produção de ligas de magnésio. Processamento e Manufatura de Metais 1
Tratamentos Térmicos mais comuns § Tratamento Térmico de Solubilização Este tratamento provoca um aumento da resistência à tração, da ductilidade e da resistência ao impacto mas diminui a dureza e o limite de escoamento ( 340 a 565ºC). § Tratamento Térmico de Envelhecimento Este tratamento origina um aumento do limite de escoamento e da dureza (120 a 230ºC). § Térmico de solubilização seguido de um Envelhecimento Neste tratamento há um aumento considerável do limite de escoamento e da dureza, no entanto diminui a resistência ao impacto e a ductilidade. § Tratamento Térmico de Solubilização seguido de Estabilização Este tratamento tem como principal objetivo a obtenção do máximo alívio de tensões e da mínima dilatação que as peças apresentam, quando sujeitas a elevadas temperaturas. Processamento e Manufatura de Metais 1
Propriedades das Ligas Magnésio § Alta resistência § Baixa ductilidade § Baixo ponto de fusão § Soldável § Boa resistência à fadiga § Alta resistência ao impacto § Baixo módulo de Young (45 x 103 MPa) Processamento e Manufatura de Metais 1
Principais Ligas de Magnésio § Ligas Mg-Al § As ligas Mg-Al foram as primeiras a ser desenvolvidas. Ligas com pelo menos 85% de Mg e adições de alumínio (até 10%), de zinco (<3%) e de manganês (<0, 6%). § Adição do Al ao magnésio permite aumentar a sua resistência mecânica e à corrosão. E o Manganês melhora a resistência a corrosão. Processamento e Manufatura de Metais 1
Principais Ligas de Magnésio § Composição da liga ZAXL a 05413 Processamento e Manufatura de Metais 1
Tipos de Ligas de Magnésio § Ligas de Mg-Mn § A adição do manganês nessas ligas, melhora a resistência à corrosão. § São interessantes para aplicações eletroquímicas , tais como proteção catódica dos aços. Processamento e Manufatura de Metais 1
Tipos de Ligas de Magnésio § Ligas de Mg-Zn § Estas ligas apresentam elevadas resistências mecânicas, no entanto não têm uma vasta aplicação devido à sua à microporosidade; não soldáveis devido à elevada quantidade de zinco (5 a 6%) e sofrem fissuração à quente. O zinco permite um aumento da resistência da liga. § São usadas em peças forjadas, estampadas e perfiladas. Processamento e Manufatura de Metais 1
Microestrutura do fundido AE 44 Microestrutura como fundido de liga AE 44 Processamento e Manufatura de Metais 1
Aplicações das Ligas Magnésio § Aplicam-se na indústria automóvel, aeroespacial, equipamentos comerciais, etc. Componentes do sistema de transmissão de um helicóptero Processamento e Manufatura de Metais 1
Aplicações das Ligas Magnésio Processamento e Manufatura de Metais 1
Magnésio em veículos § Atualmente mais de 60 peças diferentes em magnésio são utilizados pela Indústria Automobilística. Processamento e Manufatura de Metais 1
Níquel e suas Ligas
Níquel § Metal branco prateado, similar em muitos aspectos ao metal ferro, porém com uma boa resistência à oxidação e à corrosão. § É utilizado principalmente na melhoria de resistência mecânica a altas temperaturas, para uma ampla faixa de ligas ferrosas e não-ferrosas. § Outras propriedades que se destacam são: condutividades térmica e elétrica, como também uma excelente propriedade magnética. Propriedades que fazem do níquel e suas ligas, metais bastante valiosos. Processamento e Manufatura de Metais 1
Propriedades Físicas Símbolo Químico Ni Número Atômico Peso Atômico Densidade ( 20º C) 28 58, 71 8, 9 g/cm 3 Ponto de Fusão 1453ºC Ponto de Ebulição Estrutura Cristalina 2910ºC CFC Processamento e Manufatura de Metais 1
§ O níquel é utilizado com freqüência, sozinho ou com outros elementos de liga, tais como , cromo ou molibdênio, para permitir o desenvolvimento de uma alta dureza, resistência e ductilidade. É bastante empregado na indústria automotiva, construção civil e outras indústrias, onde se exigem alta resistência, tenacidade e resistência ao desgaste e à corrosão; § Diminuição da temperatura de transição dúctil-frágil para os aços, geralmente empregados em equipamentos submetidos à serviços de baixas temperaturas. Processamento e Manufatura de Metais 1
§ As ligas de níquel são empregadas principalmente em serviços submetidos a altas temperaturas e à corrosão. § Em relação ao sistema de classificação, o níquel se divide em quatro famílias: ▫ Níquel comercialmente puro; ▫ Ligas binárias, tais como Ni-Cu e Ni-Mo; ▫ Ligas ternárias, tais como, Ni-Cr-Fe e Ni-Cr-Mo; ▫ Ligas complexas, como Ni-Cr-Fe-Mo-Cu (com a possibilidade de outros elementos adicionais); ▫ Superligas. As ligas são melhores reconhecidas pelo seus nomes comerciais, tais como Monel, Incoloy e Nibonic. Processamento e Manufatura de Metais 1
Ligas de Níquel Processamento e Manufatura de Metais 1
Ligas de Níquel Processamento e Manufatura de Metais 1
Ligas de Níquel Processamento e Manufatura de Metais 1
Evolução das microestruturas das ligas de Ni Processamento e Manufatura de Metais 1
Evolução da Microestrutura de Ni Diagrama Ni-Cr (Nimonic 80 A: Ni-20 Cr-2. 0 Ti-1. 0 Al-0. 05 C) Liga Binária Ni-20 Cr Matriz Austenítica Processamento e Manufatura de Metais 1
Liga Ternária Ni-20 Cr-1. 0 Al Matriz Austenítica Processamento e Manufatura de Metais 1
Liga Quatenária Ni-20 Cr 1. 0 Al-2. 0 Ti Matriz Austenítica Processamento e Manufatura de Metais 1
Ligas de Níquel § Monel § Incoloy § Nimonic Processamento e Manufatura de Metais 1
Ligas de Ni-Cu § Foi desenvolvida partindo-se de sulfetos de Ni e Cu e fazendo redução simultânea dos minérios como fonte de Cu e Ni; § Altamente resistente a corrosão; § Porém, com baixa resistência mecânica quando comparada as superligas de níquel; § Principais ligas Monel 400 Monel K 500 (VRC 400) (VRCK 500) Processamento e Manufatura de Metais 1
Principal Aplicação § Indústria naval e petroquímica Processamento e Manufatura de Metais 1
Ligas de Ni-Cu (Monel) Composição Química Processamento e Manufatura de Metais 1
Monel K 500 Matriz bifásica Com dispersão de Ti. C e após solubilização e envelhecimento apresenta precipitação de Ni 3(Al, Ti). Processamento e Manufatura de Metais 1
Ligas de Ni-Cr-Fe (Inconel) § Resistentes a altas temperaturas com excelentes propriedades mecânicas; § Elevada resistência à oxidação e resistência razoável a corrosão. § Principais ligas Inconel 600 (VAT 600) Inconel 718 Inconel 751 (VAT 718) (VAT 751) Processamento e Manufatura de Metais 1
Principal Aplicação § indústrias aeroespacial, nuclear e petroquímica, válvulas automotivas, turbinas (avião e à gás). Processamento e Manufatura de Metais 1
Ligas de Ni-Cr-Fe (Inconel) Composição Química Processamento e Manufatura de Metais 1
Inconel 718 Processamento e Manufatura de Metais 1
Microestrutura Ligas com matriz austenítica. - Em geral apresentam dispersão de precipitados de Ni 3(Al, Ti) e Ni 3 Nb além de carbonitretos do tipo M(C, N) Processamento e Manufatura de Metais 1
Ligas de Ni-Fe-Cr (Incoloy) § Resistentes a corrosão em altas temperaturas (em especial por cloretos), com boas propriedades mecânicas, porém inferiores as ligas Inconel. § Resistência a oxidação. § Principais ligas Incoloy A-286 (VAT A 286) Incoloy 925 (VRC 925) Processamento e Manufatura de Metais 1
Principal Aplicação § Indústria petroquímica. Processamento e Manufatura de Metais 1
Ligas de Ni-Cr-Fe (Incoloy) § Composição Química Processamento e Manufatura de Metais 1
Microestrutura § Ligas com matriz austenítica. Apresentam dispersão de precipitados de Ni 3(Al, Ti) além de carbonitretos do tipo M(C, N) e carbonetos Processamento e Manufatura de Metais 1
Ligas de Ni-Cr (Nimonic) § Boa resistência à corrosão a alta temperatura, em especial por sulfatos, excelente resistência à fluência e à fadiga à quente. § Principais ligas Nimonic 80 A (VAT 80 A) Nimonic 90 (VAT 90) Processamento e Manufatura de Metais 1
Principal Aplicação § indústria automotiva na fabricação de válvulas para motores de combustão interna e industria petroquímica e aeroespacial. Processamento e Manufatura de Metais 1
Ligas de Ni-Cr (Nimonic) § Composição química Processamento e Manufatura de Metais 1
Microestrutura - Ligas com matriz austenítica. Apresentam dispersão de precipitados de Ni 3(Al, Ti) e carbonitretos do tipo M(C, N) - Nitrogênio é sempre residual (abaixo de 0. 05%) Processamento e Manufatura de Metais 1
Super Ligas
Superligas § Alto desempenho, combinando alta resistência mecânica e alta resistência à corrosão em temperaturas elevadas § Alta condutividade térmica, § Baixa expansão térmica, § Alta resistência ao ataque ambiental, § Excelente resistência à fluência, à fadiga térmica e mecânica, § Boa ductilidade e boa resistência a corrosão em temperaturas altas de operação Processamento e Manufatura de Metais 1
Classificação Processamento e Manufatura de Metais 1
Superligas -Tanto Fe quanto Co sofrem transformações alotrópicas. -Fe se transforma de estrutura cúbica de corpo centrado (CCC) em temperaturas baixas (alpha) transformando-se em cúbica de face centrada (CFC) para altas temperaturas (gamma); -Co se transforma de estrutura hexagonal em baixas temperaturas para cúbica de face centrada em altas temperaturas; -O níquel tem estrutura cúbica de face centrada (CFC) em qualquer temperatura. -As formas CFC para Fe e Co nas superligas geralmente são estabilizados por elementos de liga. Processamento e Manufatura de Metais 1
Superligas A tabela abaixo nos mostra os elementos de liga e seus efeitos nas superligas Elemento Base Fe-Ni e Ni Base Co Efeito Cr. . . 5 – 25 19 – 30 Resistência a oxidação e corrosão a quente, carbonetos, maior dureza Mo, W. . . . 0 – 12 0 – 11 Carbonetos, maior dureza Al. . . 0– 6 0 – 4, 5 Endurecimento por precipitação, resistência a oxidação Ti. . . 0– 6 0– 4 Endurecimento por precipitação, Carbonetos Co. . . . . 0 – 20 __ Ni. . . __ 0 – 22 Cb. . . . . 0– 5 0– 4 Carbonetos, maior dureza, endurecimento por precipitação (Ni-, Fe-Ni) Ta. . . 0 – 12 0– 9 Carbonetos, maior dureza, resistência a oxidação. Afeta quantidade do precipitado Estabiliza austenita, endurece fase precipitada Processamento e Manufatura de Metais 1
SUPERLIGAS DE FERRO E NÍQUEL
Superligas à base de Ferro e Níquel § Foi desenvolvida a partir dos aços inoxidáveis austeniticos. § O uso de nióbio e titânio evita a formação de carbonetos de cromo nos contorno de grão. § Cromo está presente para garantia da resistência à corrosão/oxidação, e o teor de níquel para garantia da estabilidade da austenita a altas temperaturas. § A classe mais importante dessas superligas é a de ligas endurecidas por precipitação de compostos intermetálicos. Processamento e Manufatura de Metais 1
Superligas à base de Ferro e Níquel Processamento e Manufatura de Metais 1
DIAGRAMA DE FASES Fe-Ni Processamento e Manufatura de Metais 1
MICROESTRUTURA LIGA COM BASE Fe-Ni FORJADOS (ESQUERDA 17. 000 X; DIREITO 3300 X) Processamento e Manufatura de Metais 1
SUPERLIGAS DE NÍQUEL
SUPERLIGAS DE NÍQUEL § Ligas de níquel de grande importância, especialmente desenvolvidas para serviços sob condições de alta resistência mecânica a altas temperaturas. A principal exigência mecânica para tal serviço é a alta resistência à fluência. § Os principais requisitos para alta resistência à fluência são: uma matriz que possua um alto valor de módulo de elasticidade e uma baixa taxa de difusão a temperaturas elevadas. Processamento e Manufatura de Metais 1
SUPERLIGAS DE NÍQUEL § As superligas de níquel normalmente contêm elementos como cromo, cobalto, ferro, molibdênio, tungstênio e nióbio. § Efeito dos elementos: ▫ o fortalecimento da matriz que depende da diferença de tamanho do níquel e do soluto com a finalidade de conter o movimento das discordâncias. Processamento e Manufatura de Metais 1
SUPERLIGAS DE NÍQUEL Dentre as superligas destacam-se Waspaloy, Udimet 700, Astroloy, Rene 95 e a classe Nimonic. Uma grande aplicação para as superligas está relacionada à produção de componentes de turbinas à gás e na indústria aeronáutica. Uma turbina, cuja as palhetas estão submetidas a altas temperaturas e tensões, devido a força centrífua e vibracional. Processamento e Manufatura de Metais 1
SUPERLIGAS DE NÍQUEL Composição Processamento e Manufatura de Metais 1

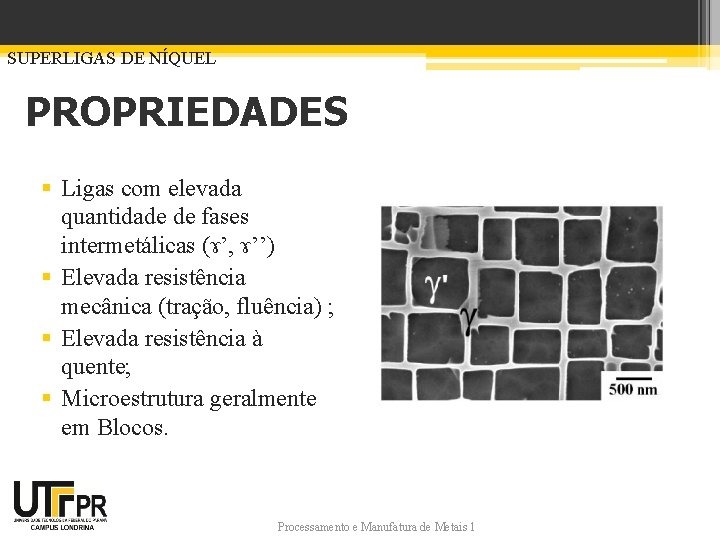

SUPERLIGAS DE NÍQUEL PROPRIEDADES § Ligas com elevada quantidade de fases intermetálicas (ɤ’, ɤ’’) § Elevada resistência mecânica (tração, fluência) ; § Elevada resistência à quente; § Microestrutura geralmente em Blocos. Processamento e Manufatura de Metais 1
SUPERLIGAS DE NÍQUEL Superligas de Ni – Waspaloy Microestrutura § Similar a microestrutura da liga Nimonic Diferença: § Elevada resistência mecânica à quente § Grande dispersão de partículas • 13. 5%Co § Elevada resistência à oxidação • 4. 5%Mo § Elevada dificuldade para usinar Aplicações: § Indústria aeroespacial (turbinas) § Máquinas de tração e fluência Processamento e Manufatura de Metais 1
SUPERLIGAS DE NÍQUEL MICROESTRUTURA LIGA COM BASE Ni FUNDIDO (100 x) Processamento e Manufatura de Metais 1
SUPERLIGAS DE COBALTO
SUPERLIGAS DE COBALTO Superligas à base de Cobalto A faixa de temperatura de aplicação das ligas varia entre: - 540 °C e 1204°C - Aumento de dureza solução solida e fases precipitadas Processamento e Manufatura de Metais 1
SUPERLIGAS DE COBALTO Superligas à base de Cobalto § Para trabalhar em elevadas temperaturas : - Controle do percentual de carbono - Adição de níquel e tungstênio Processamento e Manufatura de Metais 1
SUPERLIGAS DE COBALTO Superligas à base de Cobalto - ligas trabalhadas ou fundidas. Processamento e Manufatura de Metais 1
SUPERLIGAS DE COBALTO Ligas Stellite § - O Stellite 1 e 6 apresentam excelente resistência ao desgaste em elevadas temperaturas e boa soldabilidade, com destaque para aplicações de revestimentos duros, o endurecimento superficial (hardfacing), onde se sobressaem as ligas Stellite 1 e Stellite 6 pela excelente resistência ao desgaste em altas temperaturas; Processamento e Manufatura de Metais 1
SUPERLIGAS DE COBALTO Ligas Stellite § - O Stellite 21 é uma liga de menor teor de carbono, e que emprega molibdênio ao invés de tungstênio para endurecer por solução sólida e por isso possui maior resistência à corrosão do que os Stellites 1 e 6; § - O Stellite 790 é indicado para condições de trabalho onde há abrasão severa, mas que não submeta o material a choques térmicos ou mecânicos; Processamento e Manufatura de Metais 1
SUPERLIGAS DE COBALTO Ligas Stellite § - O Stellite 238 é uma liga Co-Fe-Cr, desenhada para a confecção de matrizes de forjamento. Devido ao baixo carbono, a liga possui excelente resistência a choques mecânicos e térmicos. Molibdênio é adicionado para aumentar a dureza a quente; Processamento e Manufatura de Metais 1
SUPERLIGAS DE COBALTO MICROESTRUTURA CARBONETOS LIGA COM BASE Co FUNDIDO (250 x) Processamento e Manufatura de Metais 1
SUPERLIGAS DE COBALTO X NÍQUEL Superligas à base de Cobalto X Níquel § Ligas de cobalto são mais resistentes a corrosão a quente. § Apresentam um custo mais elevado. § Melhor soldabilidade dos produtos. § Maior ponto de fusão em relação as ligas de níquel § Maior capacidade de absorver tensões Processamento e Manufatura de Metais 1
Obrigado ! Processamento e Manufatura de Metais 1
- Slides: 97
