Liceo Scientifico Statale “Gaetano Salvemini” Sorrento (Na) Anno Scolastico 2005/06 Corso di Geografia Generale Classe V G Prof. Augusto Festino TETTONICA

Deformazione delle Rocce

La Deformazione delle Rocce Le rocce, sottoposte a sforzi (generati da processi attivi all’interno della terra), possono deformarsi in maniera: . Elastica (fragile) Fratturazione. Plastica Piegamenti. Elastoplastica Condizioni intermedie

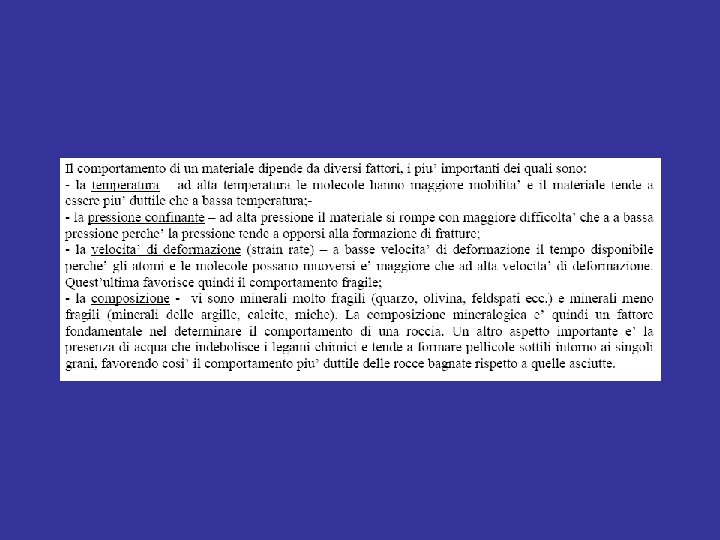

Fattori che influenzano il tipo di deformazione in una roccia 1. Natura della roccia 2. Pressione litostatica (rocce sovrastanti) 3. Temperatura 4. Presenza di fluidi circolanti 5. Velocità dello sforzo applicato A basse Pressioni e Temperature, le rocce tendono a deformarsi elasticamente, ad alte P e T tendono a deformarsi plasticamente

Fattori che influenzano il tipo di deformazione in una roccia La variazione di questi fattori determina il formarsi di una faglia o una piega

Le Faglie Per FAGLIA si intende una frattura nella roccia con spostamento relativo delle parti (a destra e a sinistra della frattura) La superficie lungo cui si verifica il taglio è chiamata Piano di Faglia. L’entità dello spostamento è detta Rigetto. Se il Piano di faglia è inclinato, i due blocchi si distinguono in Tetto (quello che guarda verso il basso) e Letto (quello che guarda verso l’alto) Le faglie possono avere dimensioni molto diverse (da pochi centimetri ad alcuni kilometri) Le faglie sono associate a deformazioni fragili che portano a rottura

Faglia a piccola scala Tom Bean Fig. 10. 2

Tipi di Faglie Faglia Diretta: Ha il Tetto ribassato rispetto al Letto e testimonia una distensione del tratto di crosta. Faglia Inversa: Ha il Letto ribassato rispetto al Tetto e testimonia una compressione del tratto di crosta Faglia Trascorrente: Ha il piano di rottura verticale ma il movimento delle parti è orizzontale (lungo il piano) Faglia verticale: ha il piano di rottura verticale ed il movimento è verticale

Classificazione delle Faglie Tetto hanging wall Letto footwall cross section

Classificazione delle Faglie Tetto hanging wall Letto footwall cross section

Faglie dirette (Normal Fault) Tetto hanging wall Letto footwall cross section

Faglie Inverse (Reverse Fault) Tetto hanging wall Letto footwall cross section

Faglie che generano sovrascorrimenti (Thrust Fault) Le Thrust faults sono faglie inverse a basso angolo Tetto hanging wall Letto footwall cross section

Fig. 10. 22

Faglia Diretta

Faglia Inversa

Faglia Trasco rrente Strikeslip Fault Gudmundar E. Sigvaldason Fig. 10. 21

Faglia Trascorrente Sinistra Left-lateral Strike Slip Fault

Faglia trascorrente destra Right-lateral Strike Slip Fault map view

Faglia Normale Faglia Inversa Faglia Trascorrente Faglie

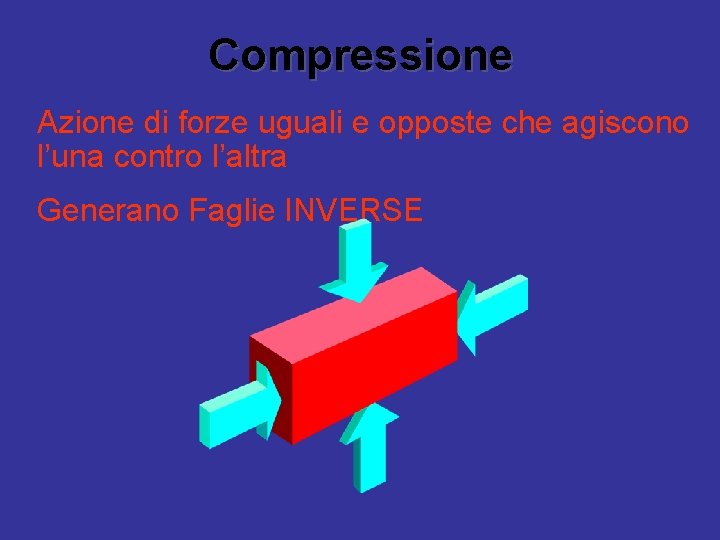

Compressione Azione di forze uguali e opposte che agiscono l’una contro l’altra Generano Faglie INVERSE

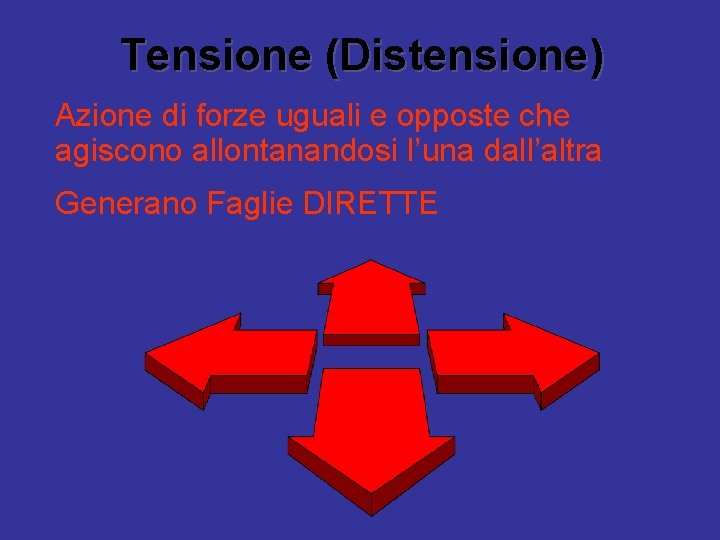

Tensione (Distensione) Azione di forze uguali e opposte che agiscono allontanandosi l’una dall’altra Generano Faglie DIRETTE

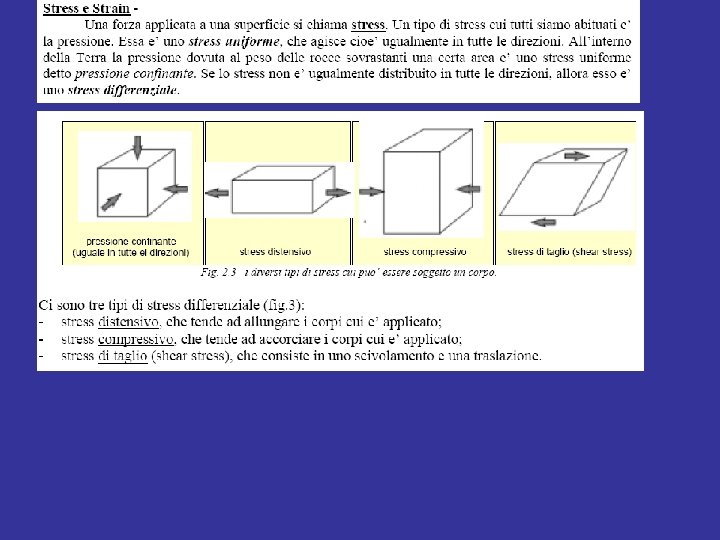

Sforzi tettonici e deformazioni risultanti

Fosse Tettoniche Una associazione di faglie dirette costituita da due sistemi paralleli di faglie con interposta una parte di crosta ribassata, prende il nome di Graben o Fossa Tettonica Più Graben paralleli possono essere separati da Pilastri Tettonici (Horst) L’espressione morfologica di una Fossa Tettonica prende il nome di Rift Valley (Africa Orientale, Valle del Reno, Dorsali Oceaniche)

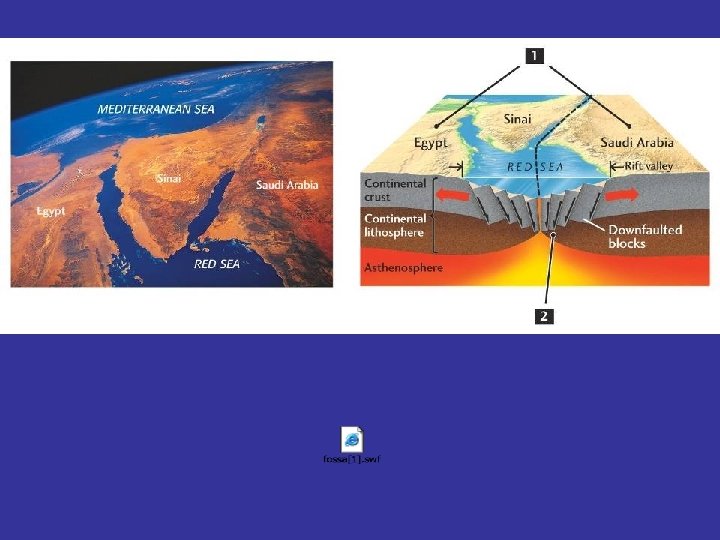

Rift Valley formata per distensione Fig. 10. 25

Wildrose Graben, Southern California

NASA/TSADO/Tom Stack Fig. 10. 26

Le Pieghe Sono deformazioni continue che si verificano nelle rocce quando assumono un comportamento plastico (rocce tenere, ben stratificate, ad alta T) Si dividono in: Anticlinali: Hanno la convessità verso l’alto Sinclinali: Hanno la convessità verso il basso Ampiezza, raggio di curvatura e lunghezza delle pieghe possono essere molto variabili.

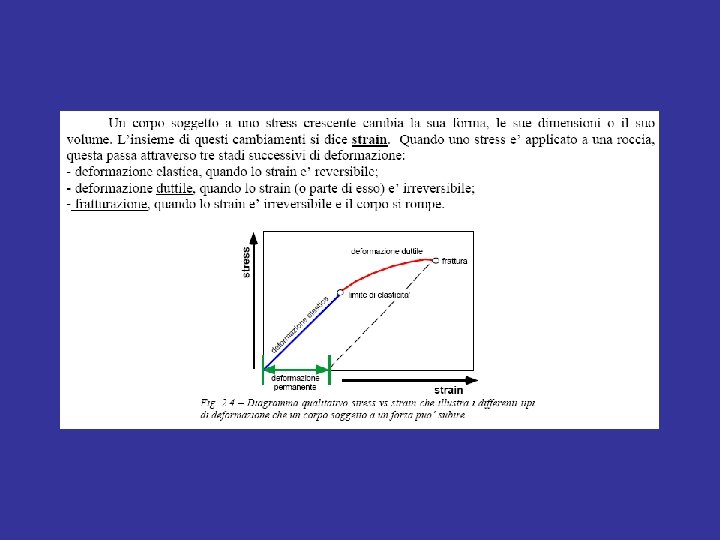

Deformazione duttile (plastica) • La deformazione è permanente e non si annulla quando lo sforzo applicato viene rimosso

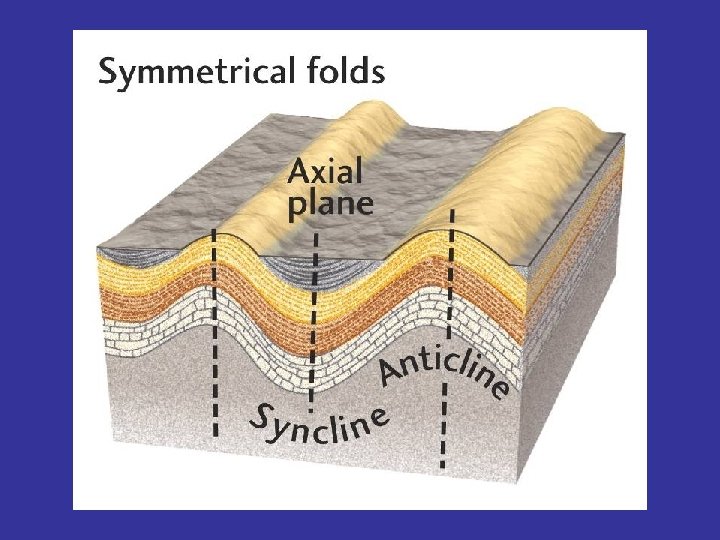

Anticlinali e Sinclinali Fig. 10. 9

Anticlina le Axial plane Bill Evarts Fig. 10. 11

Pieghe a piccola scala Phil Dombrowski Fig. 10. 1

Sinclinale rovesciata Geological Survey of Israel Fig. 10. 13

Valley and Ridge Province of the Appalachian Mountains Fig. 10. 19

Sovrascorrimenti e Falde Spinte laterali nella crosta terrestre intense e prolungate, possono determinare rovesciamenti di pieghe e/o accavallamenti di faglie inverse. In tal caso si parla di Sovrascorrimento. Se il sovrascorrimento interessa intere regioni (da decine a centinaia di kilometri), si parla di falde o coltri di ricoprimento, accavallate l’una sull’altra. I terreni sovrascorsi sono detti alloctoni, quelli rimasti in sede sono detti autoctoni. L’erosione può creare finestre o scogli tettonici (klippen)

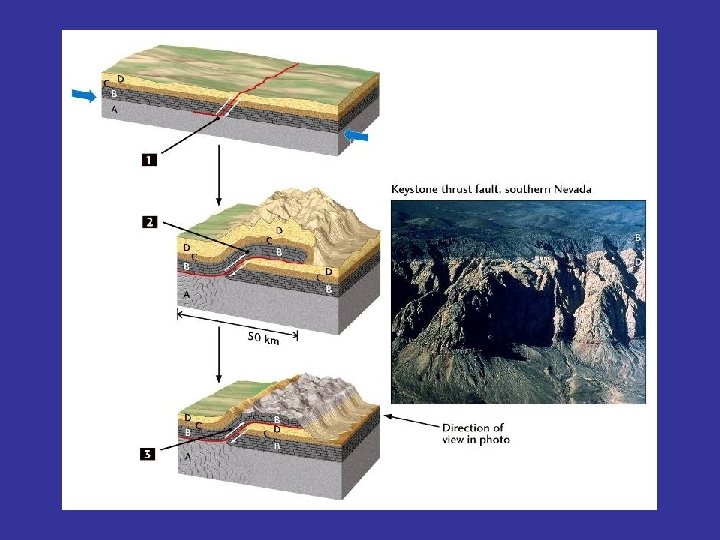

Sovrascorrimento Fig. 10. 23

French Thrust, Wyoming Mississippian Limestone Cretaceous Shale Kurt N. Coonstenius

Ciclo di Hutton 1. 2. 3. 4. Formazione di rocce Deformazione di rocce Erosione di rocce Formazione di nuove rocce che ricoprono la superficie di erosione

Riepilogo • tettonica

FINE

Deformazione fragile (rottura) • Loss of cohesion of a body under the influence of deforming stress • Usually occurs along sub-planar surfaces that separate zones of coherent material

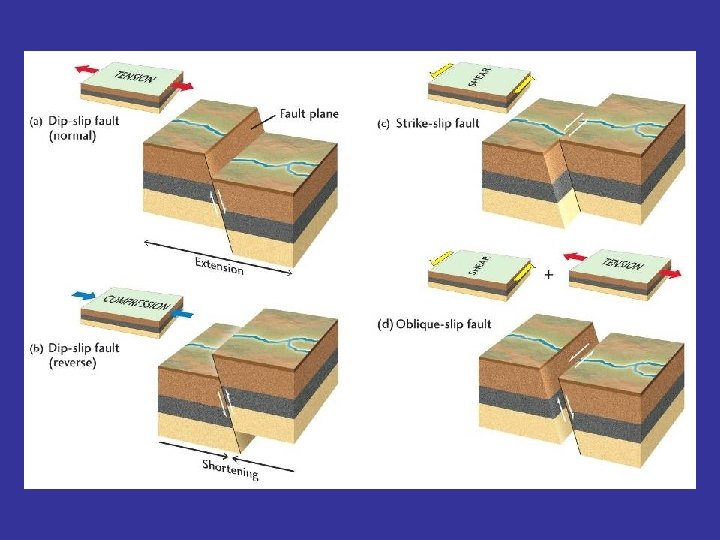

Fig. 10. 22 a

Fig. 10. 22 b

Fig. 10. 22 c

Fig. 10. 22 d
